Обновление кухни от распашных дверей до ящиков

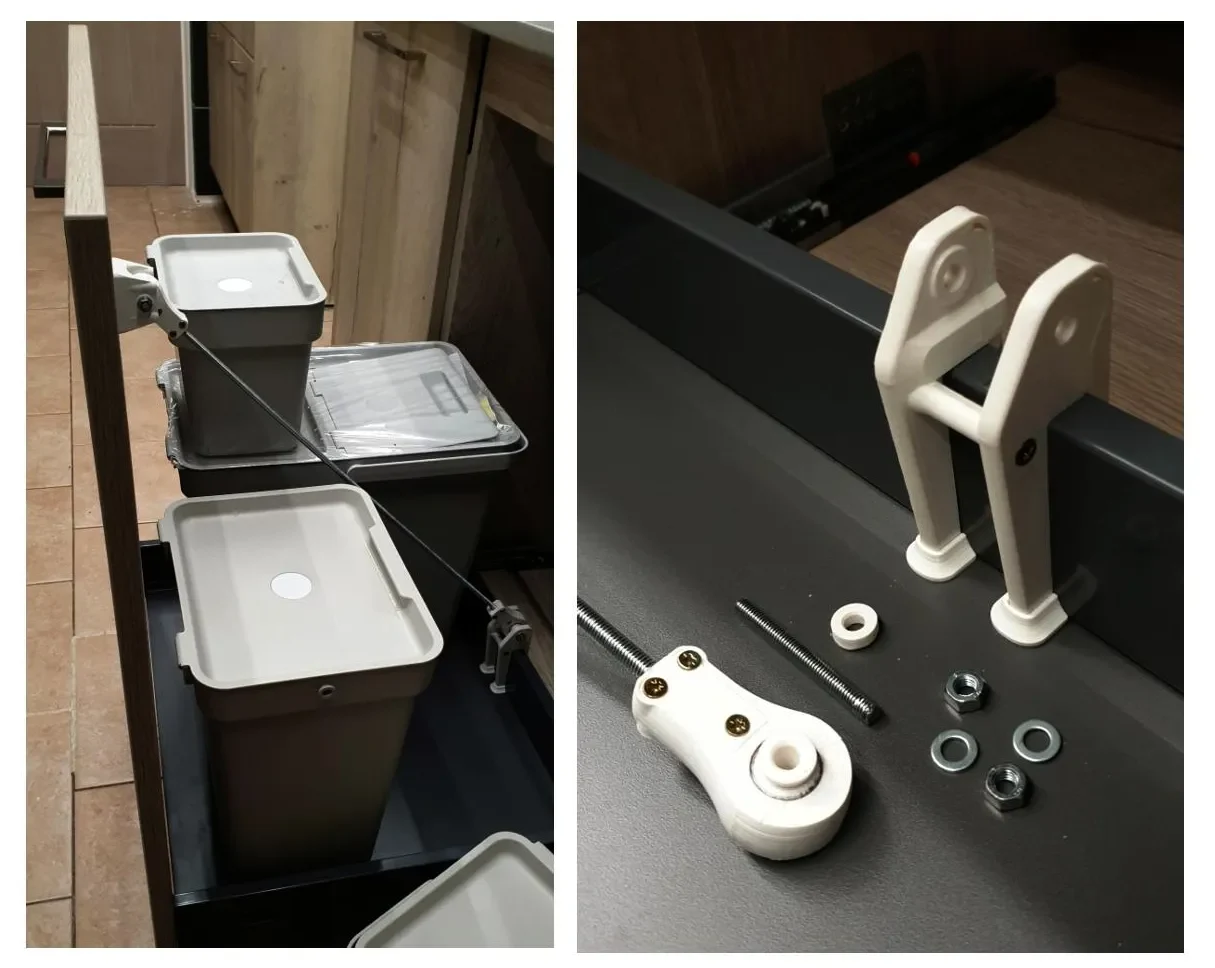

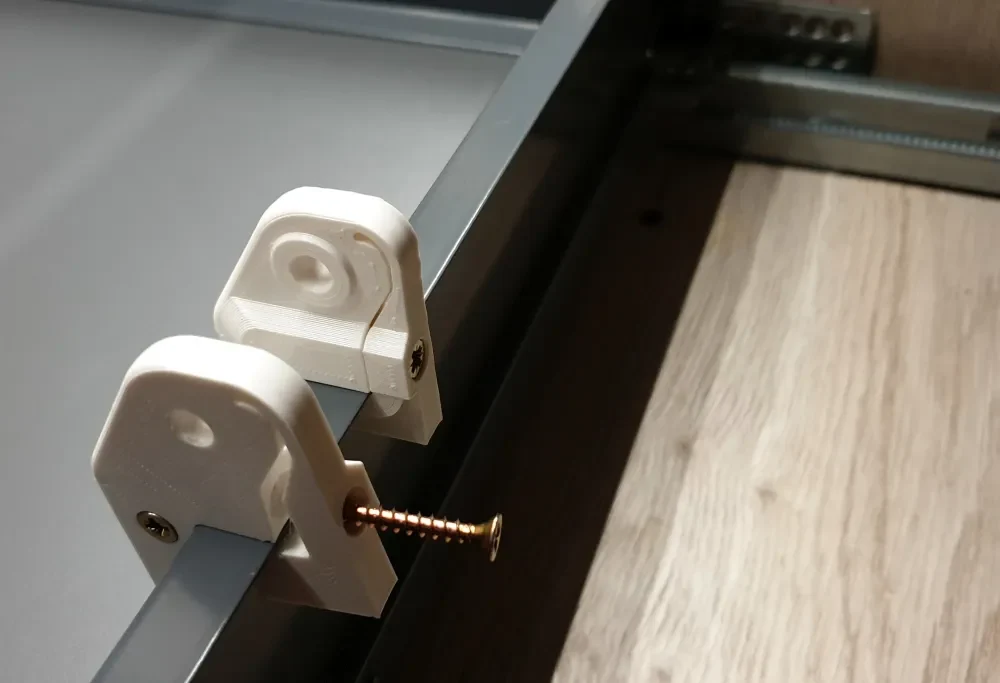

► Неглубокий кухонный ящик с полноразмерной дверцей.
► Повышенная прочность, защищает соединение между дверью и ящиком.
► Неглубокий ящик обеспечивает удобный доступ к корзинам для мусора и т. д.
Применимый ящик
В основу проекта лег ящик низкой высоты B&Q (ширина 600 мм), арт. 3663602479161:
www.diy.com/departments/goodhome-soto-soft-close-drawer-box-w-600mm/3663602479161_BQ.prd

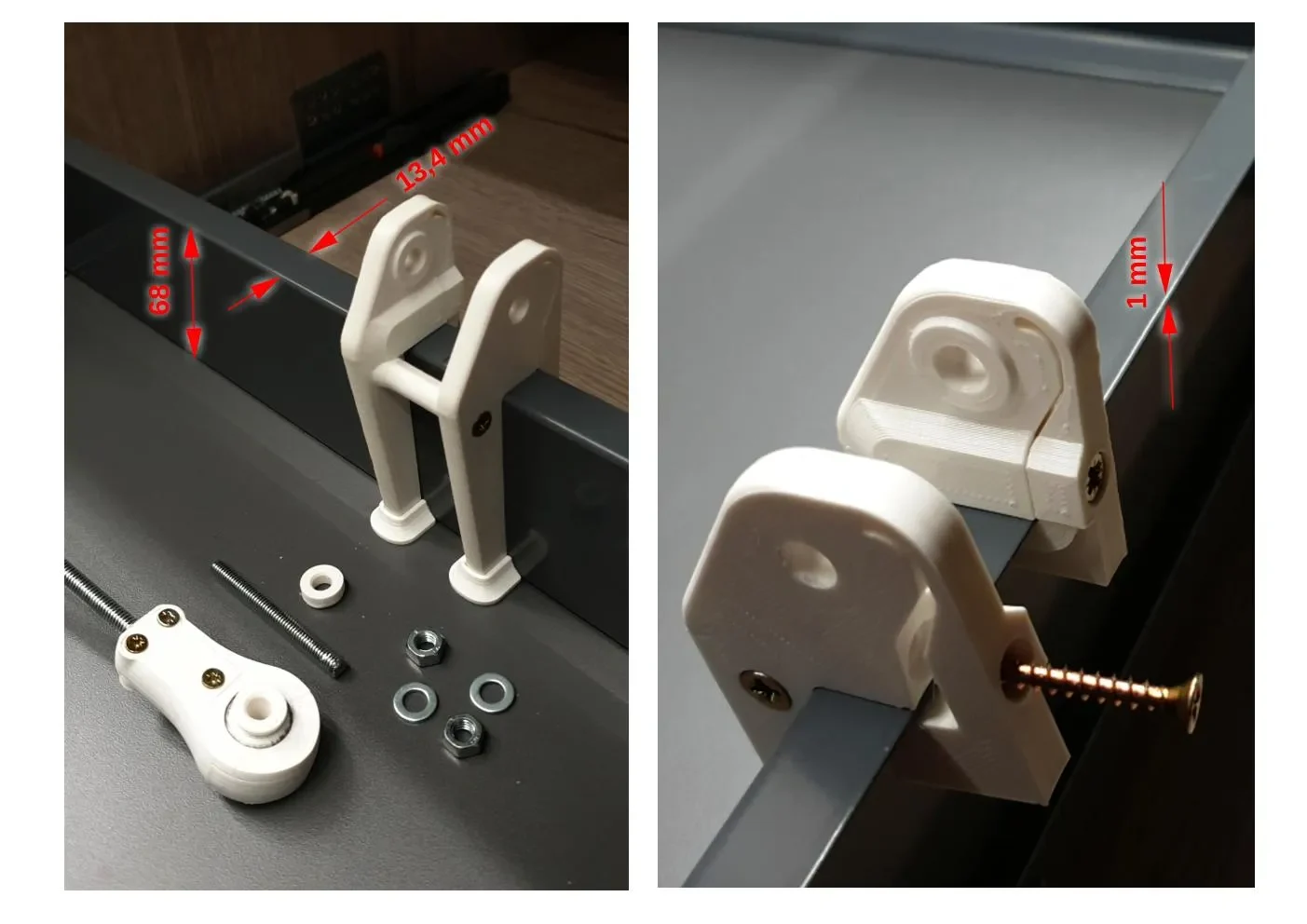

Этот тип ящика имеет заднюю часть из листового металла, размеры которого показаны на изображении.
В B&Q можно приобрести изделия другой ширины, но я не проверял все размеры.
www.diy.com/departments/goodhome-soto-soft-close-drawer-box-w-400mm/3663602479147_BQ.prd
www.diy.com/departments/goodhome-soto-soft-close-drawer-box-w-500mm/3663602479154_BQ.prd
www.diy.com/departments/goodhome-soto-soft-close-drawer-box-w-800mm/3663602479178_BQ.prd
www.diy.com/departments/goodhome-soto-soft-close-drawer-box-w-1000mm/3663602479185_BQ.prd
Возможно, другие бренды производятся на том же заводе и имеют такой же дизайн?
Пользователи FreeCAD могут легко сделать ремикс для ящиков немного другой высоты.
Обратите внимание, что доступны также глубокие ящики, крепление которых таким образом может оказаться ненужным, поскольку они имеют двойную застежку, удерживающую две��цу. Что-то, что следует иметь в виду.

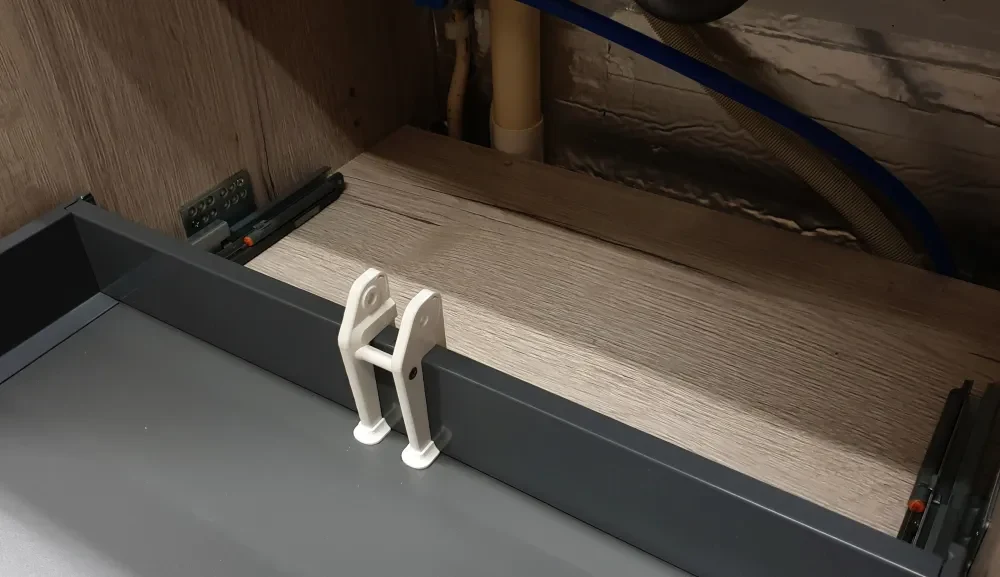

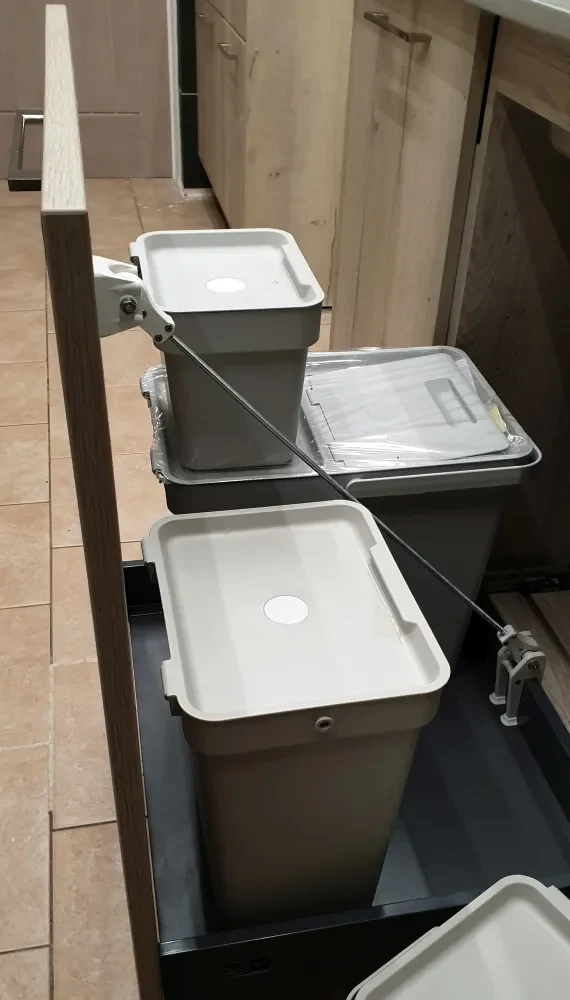

На моей кухне неглубокий ящик помещается под U-образный изгиб раковины, а глубокий — нет. Кроме того, у мелкого есть более удобный доступ по бокам.
Другое печатное оборудование

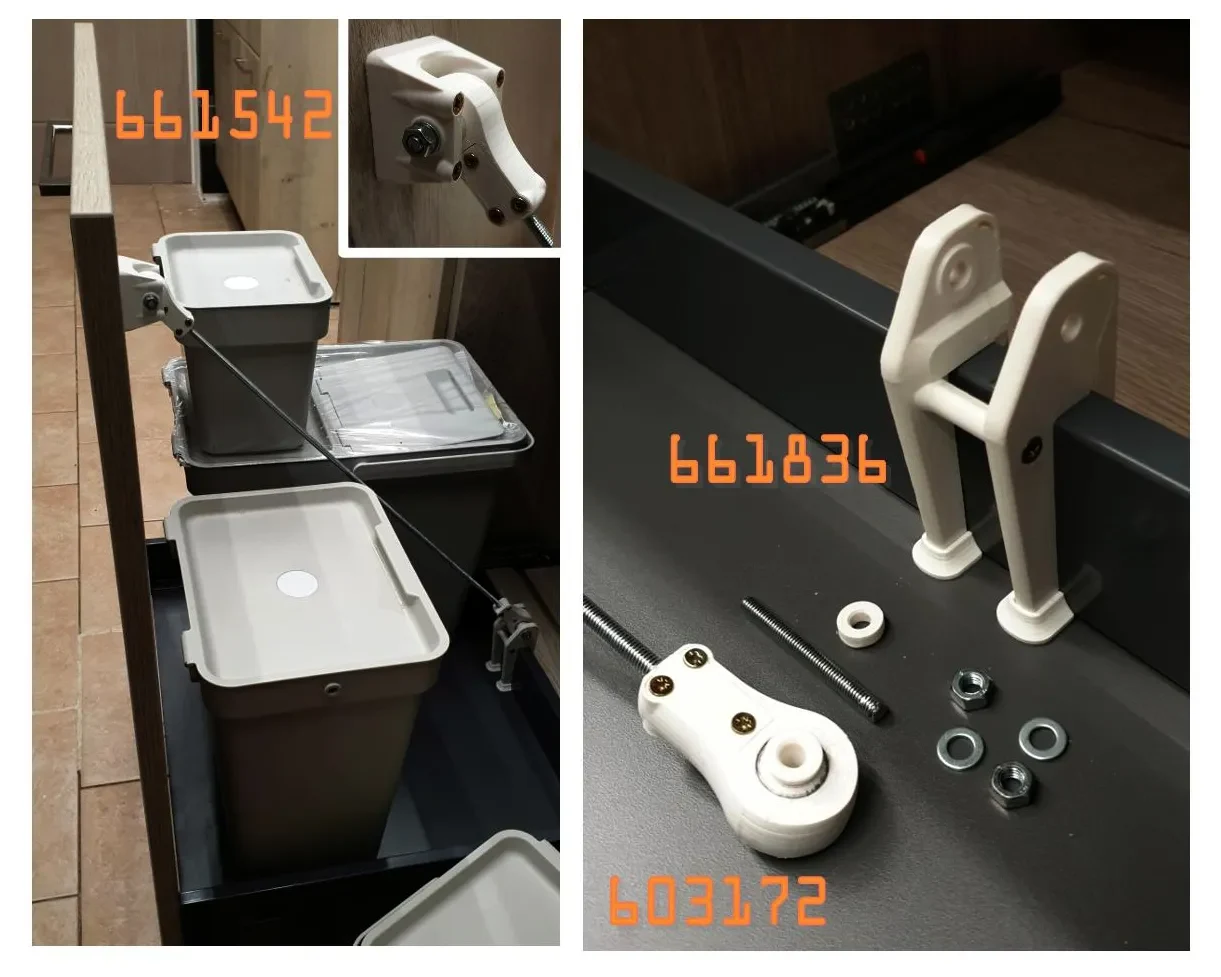

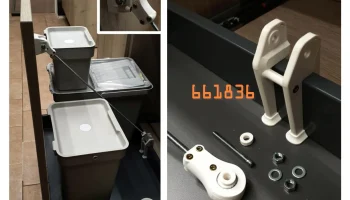

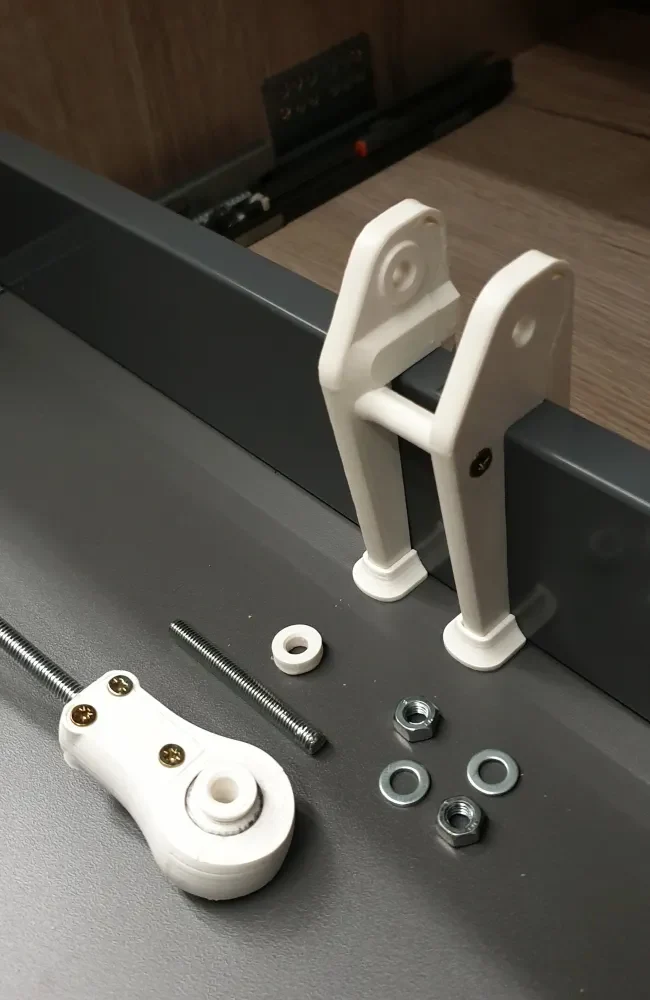

Шаровой шарнир / наконечник стержня M6 для печати находится здесь:
www.printables.com/model/603172
Там вы найдете исходный код FreeCAD, который включает в себя этот кронштейн поверхности.

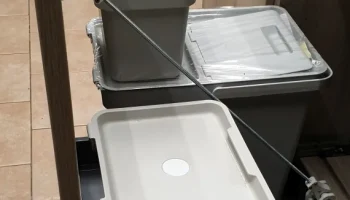

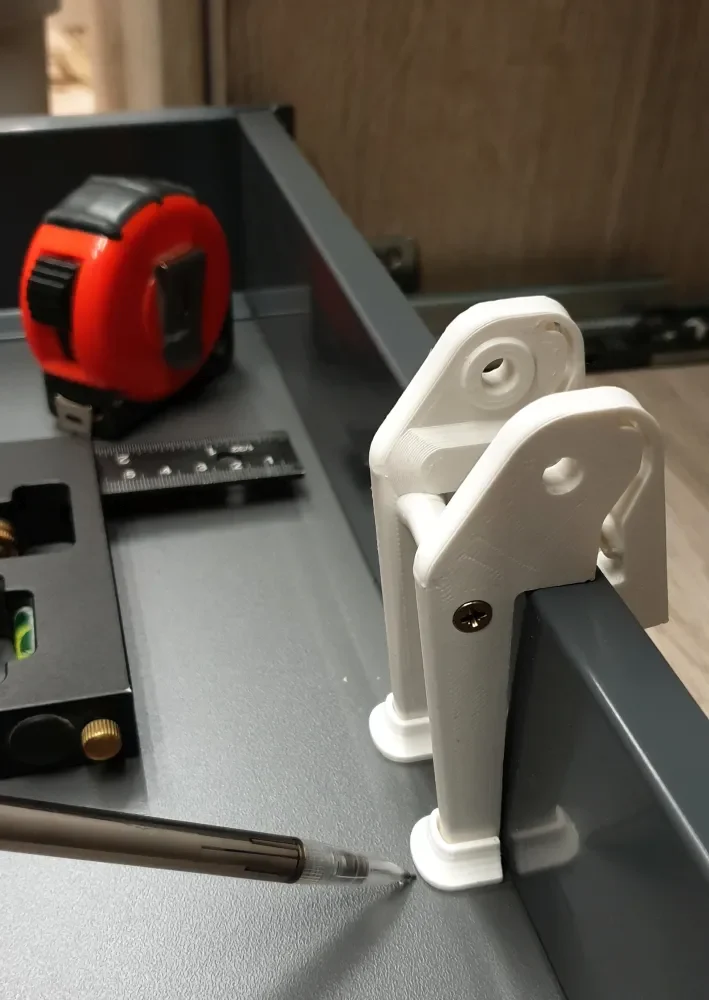

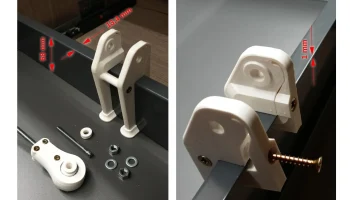

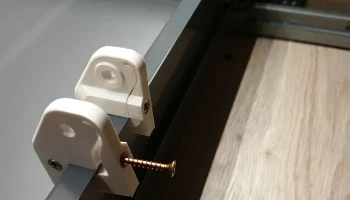

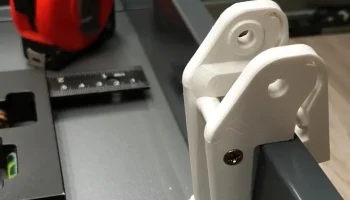

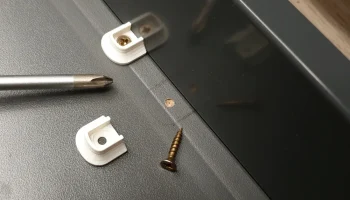

Другой конец стержня можно прикрепить к передней части ящика (двери) с помощью кронштейна для поверхностного монтажа:
www.printables.com/model/661542

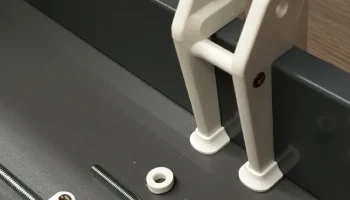

Кроме того, если вы используете неглубокий ящик, предназначенный для низкой передней части (двери), я рекомендую добавить эти распорки после завершения выравнивания двери.
www.printables.com/model/661796

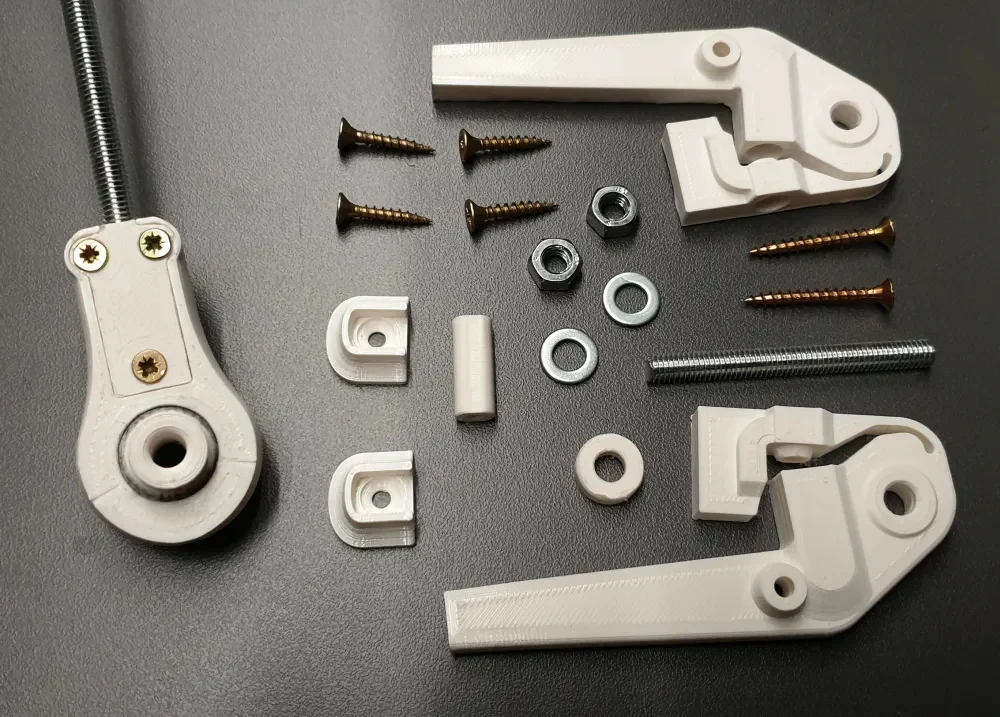

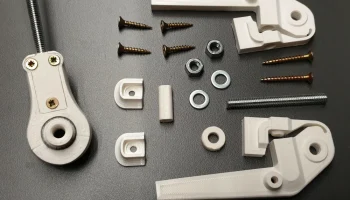

Рекомендуемые крепления:
4 винта с потайной головкой Ø3,5 x 20 л.
2 винта с потайной головкой Ø3,5 x 30 л.
Резьбовой стержень М6
Болты M6 x 55 (или используйте распиленный стержень для шарниров)
Гайки и шайбы М6
→ Требования к крепежу см. в моделях 603172 и 661542.
Сборка

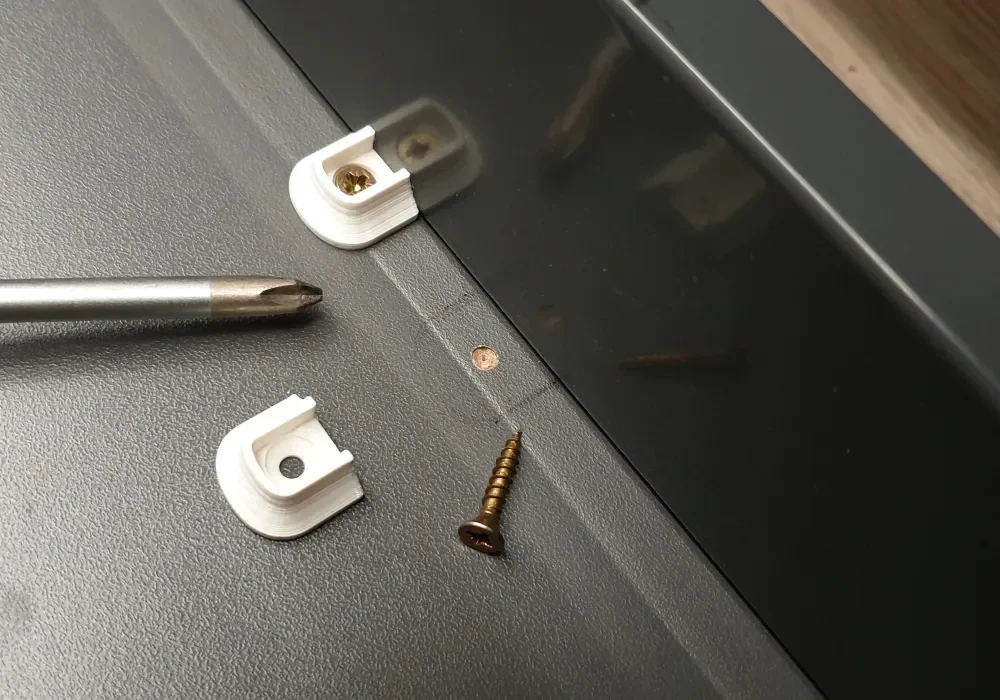

Отверстия Ø6 намеренно сделаны немного меньшего размера, так как установщик, вероятно, захочет контролировать посадку. Просверлите его до нужного размера (я обнаружил, что для этой задачи лучше всего подходит изменение направления вращения сверла).
Отрегулируйте длину стержня раскоса, как описано в 603172. Если вы отрежете его немного слишком дли��но, тогда вы сможете увидеть, нужно ли его уменьшать, регулируя положение гаек.
