Монтажный кронштейн полки для кухни/ванной (настраиваемый)

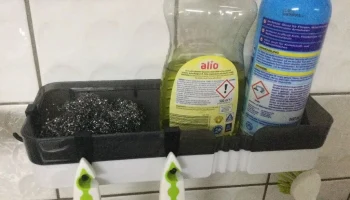

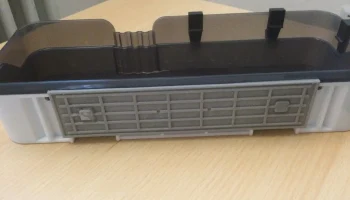

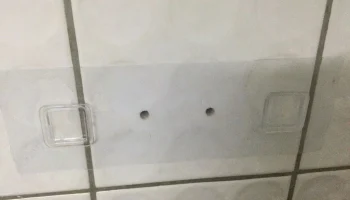

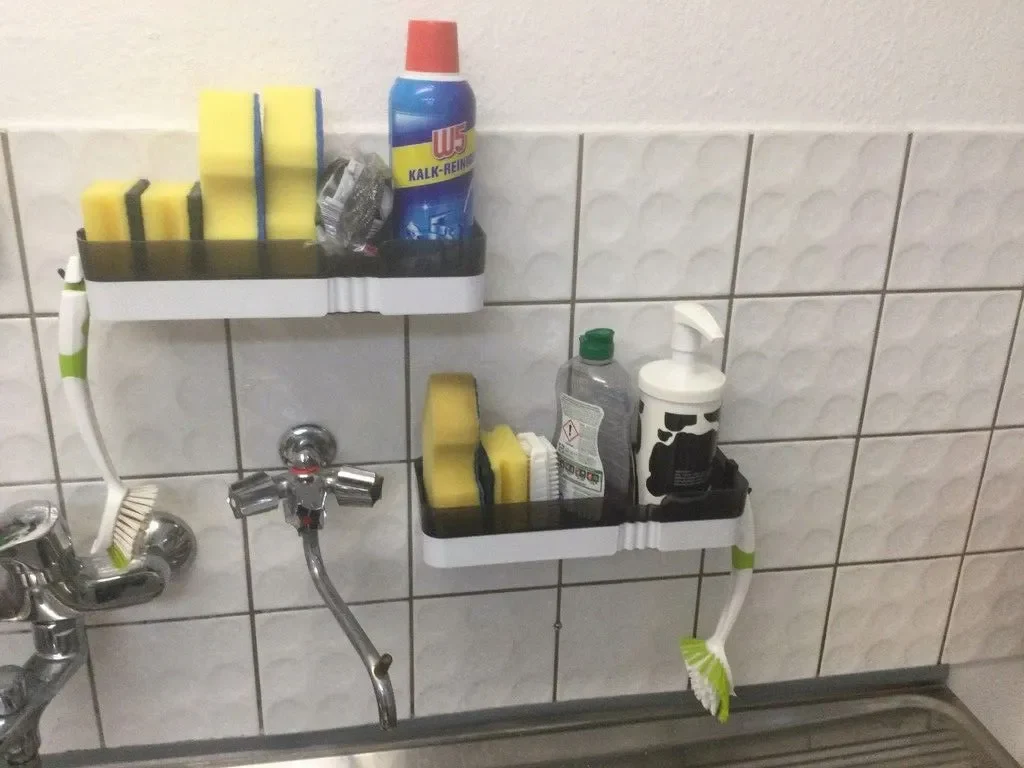

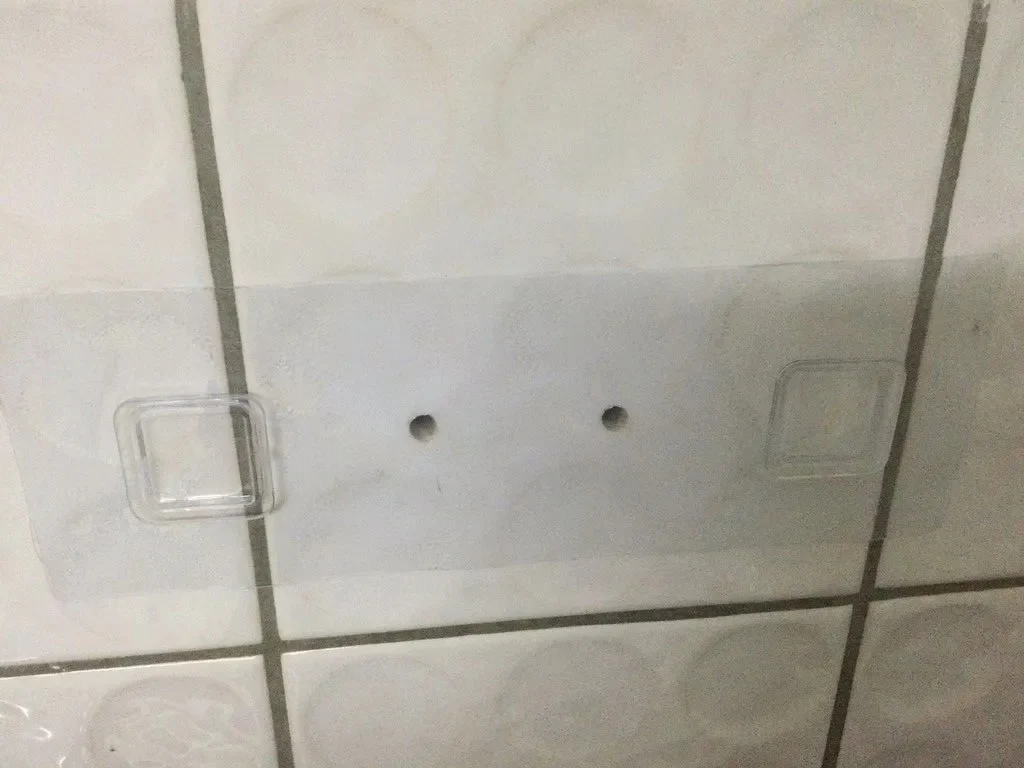

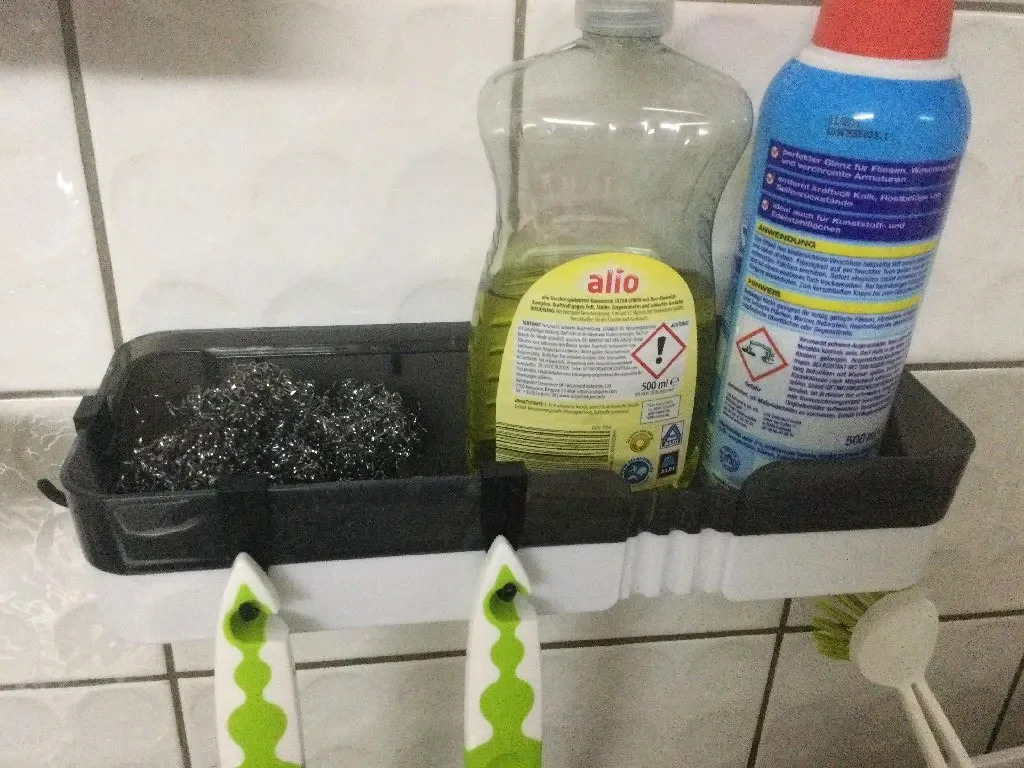

Это пластина для крепления полки, которая заменила клей на прозрачном креплении. Этот клей для пластин работает отлично, но я хотел закрыть неиспользуемые отверстия для винтов. К сожалению, на плитке сзади есть вмятины, из-за которых из-за неудачного размещения образовались воздушные зазоры, и полка начала наклоняться вниз. Вторая полка все еще стоит, и я добавил ее фотографию, чтобы вы имели представление, как она выглядела в оригинале.

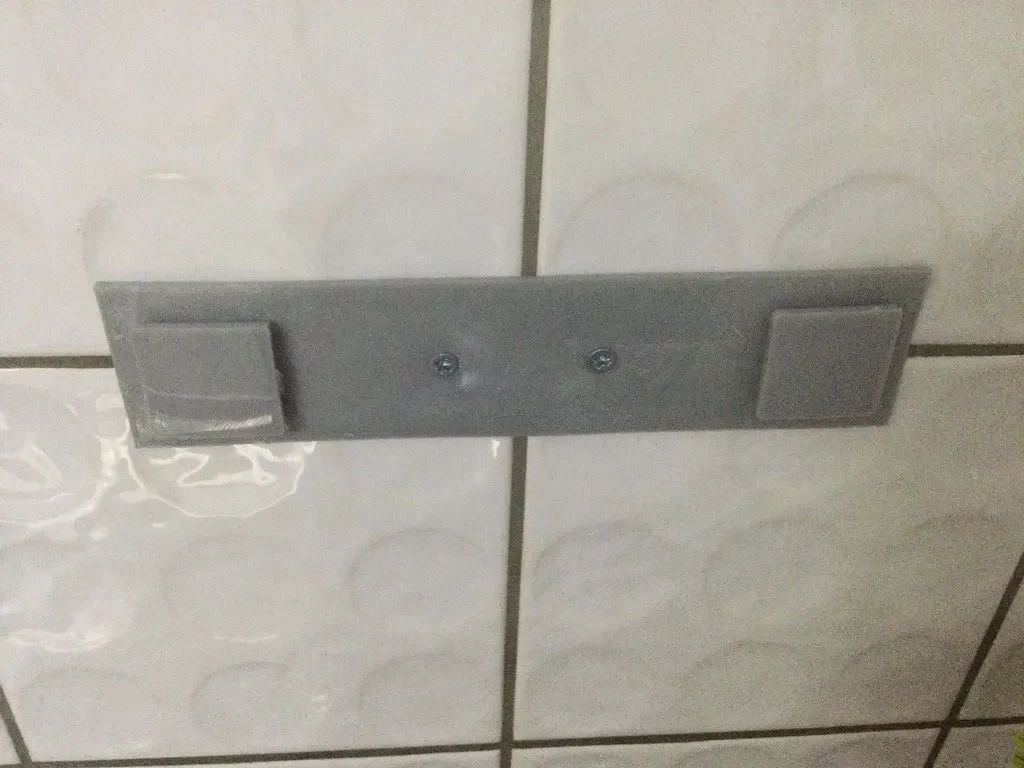

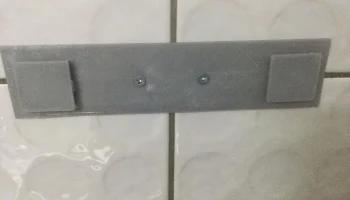

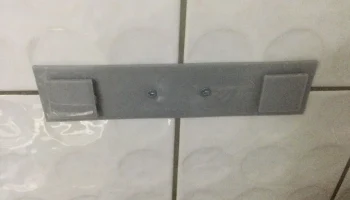

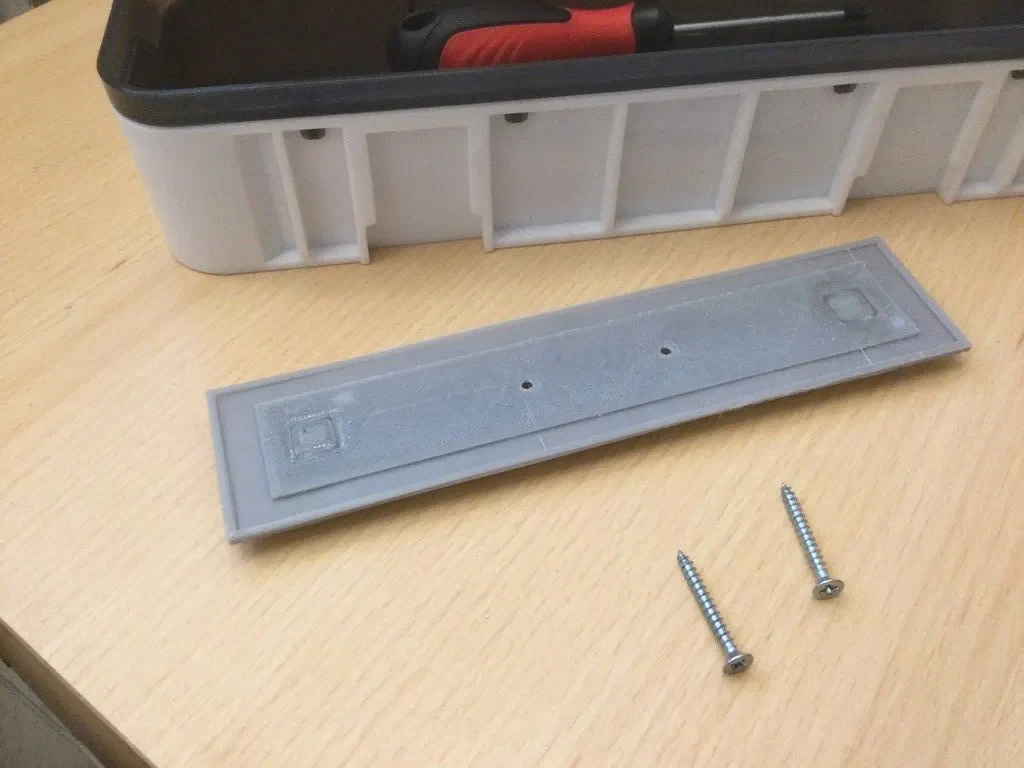

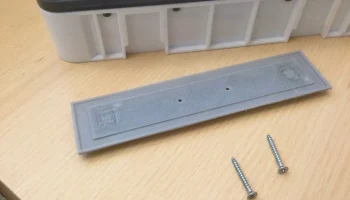

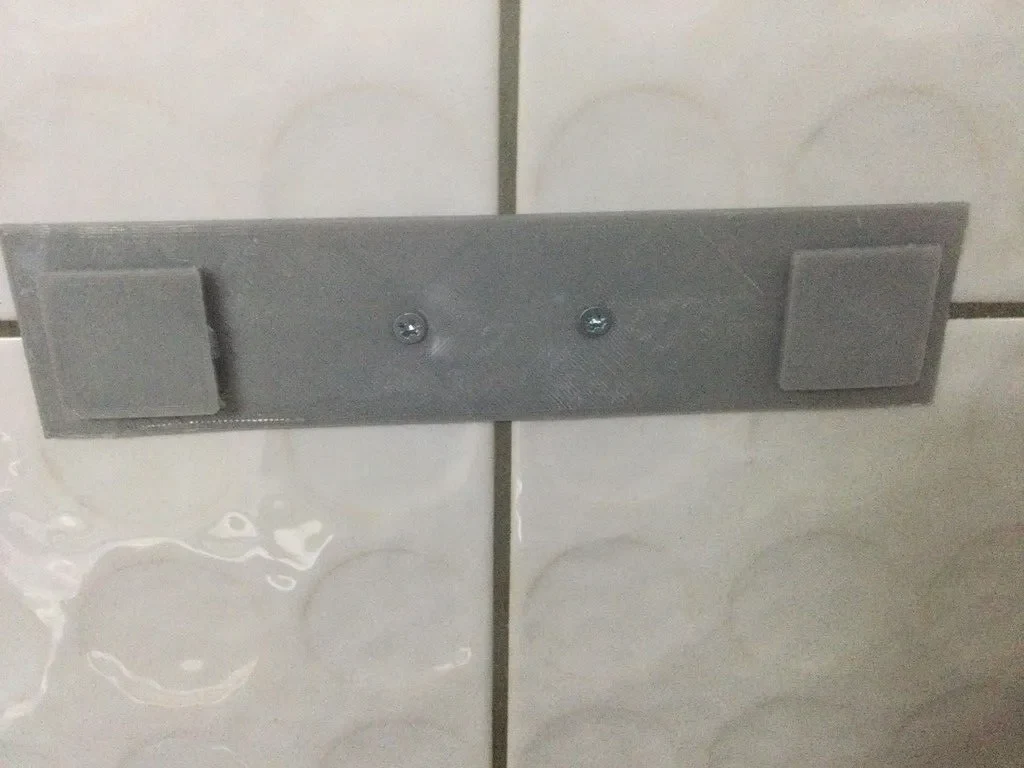

Однако. Я разработал пластину, в которой теперь используются отверстия для винтов, которые я хотел закрыть. Поскольку отверстия для винтов находятся посередине, я советую использовать двусторонний скотч за монтажной пластиной, иначе кронштейн тоже начнет гнуться. Пластина, которую я добавил, имеет более широкое расположение винтов.

Включенный исходный файл FreeCAD содержит электронную таблицу, в которой вы можете все изменить.

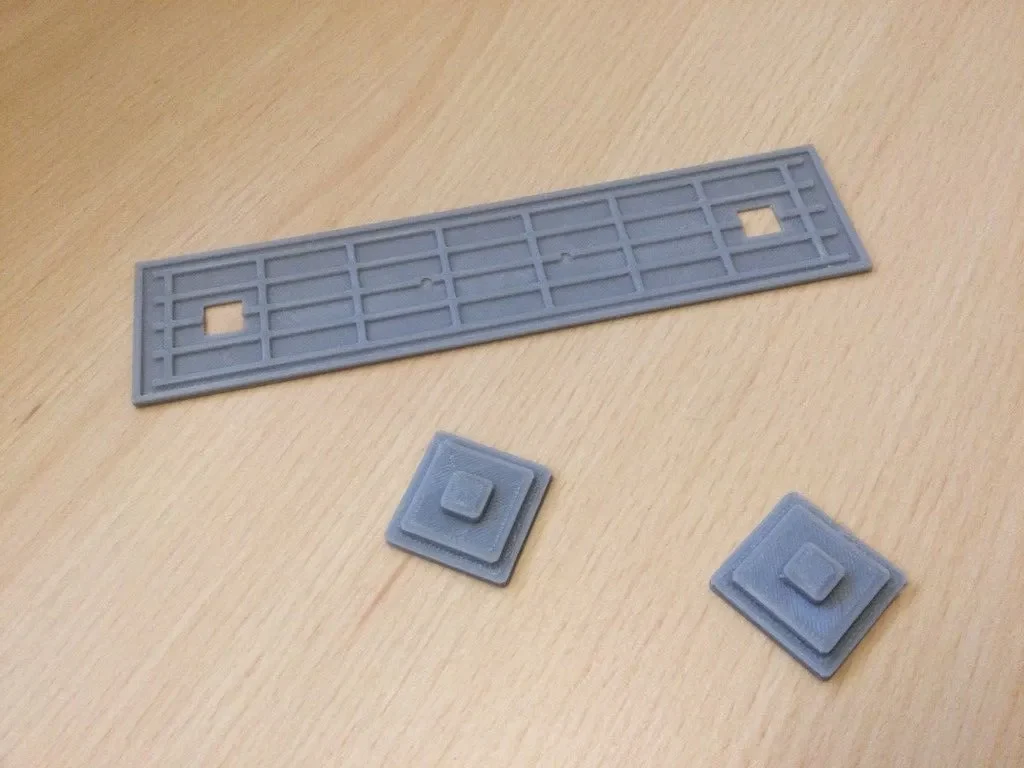

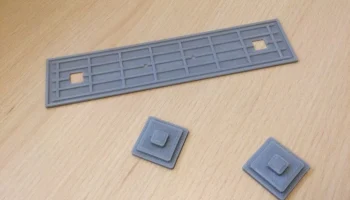

Вам нужно распечатать пластину и два раза места крепления. Таким образом, вам не понадобится никакая поддержка, от которой будет сложно избавиться.

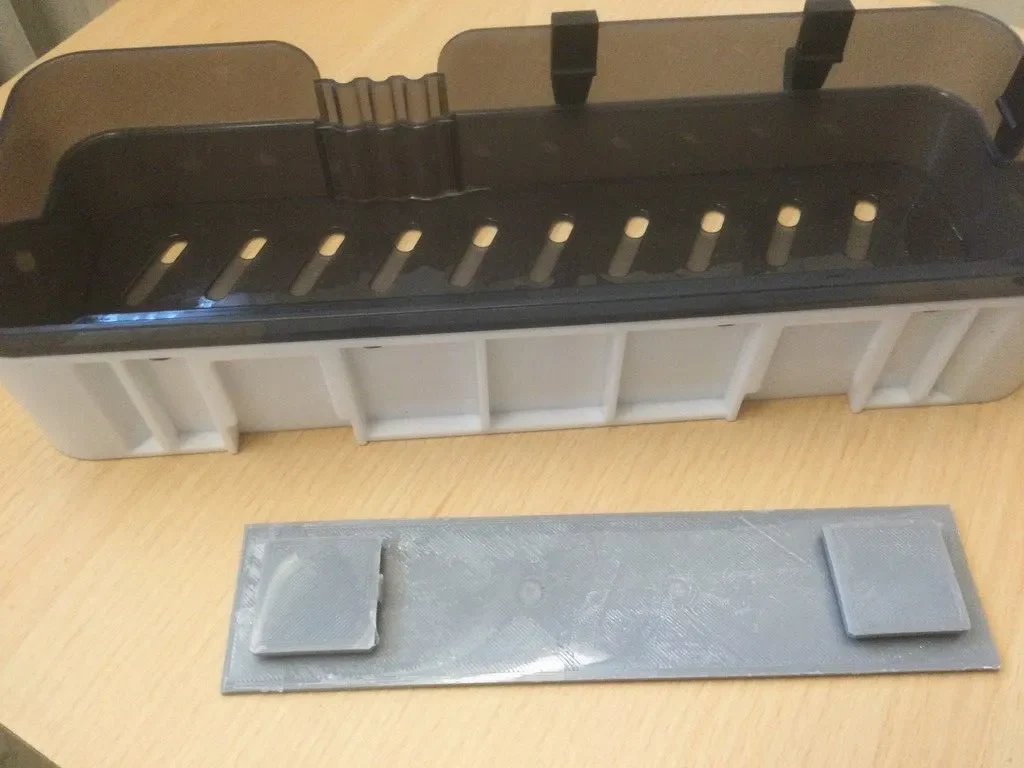

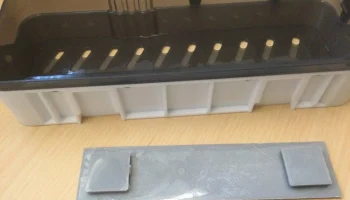

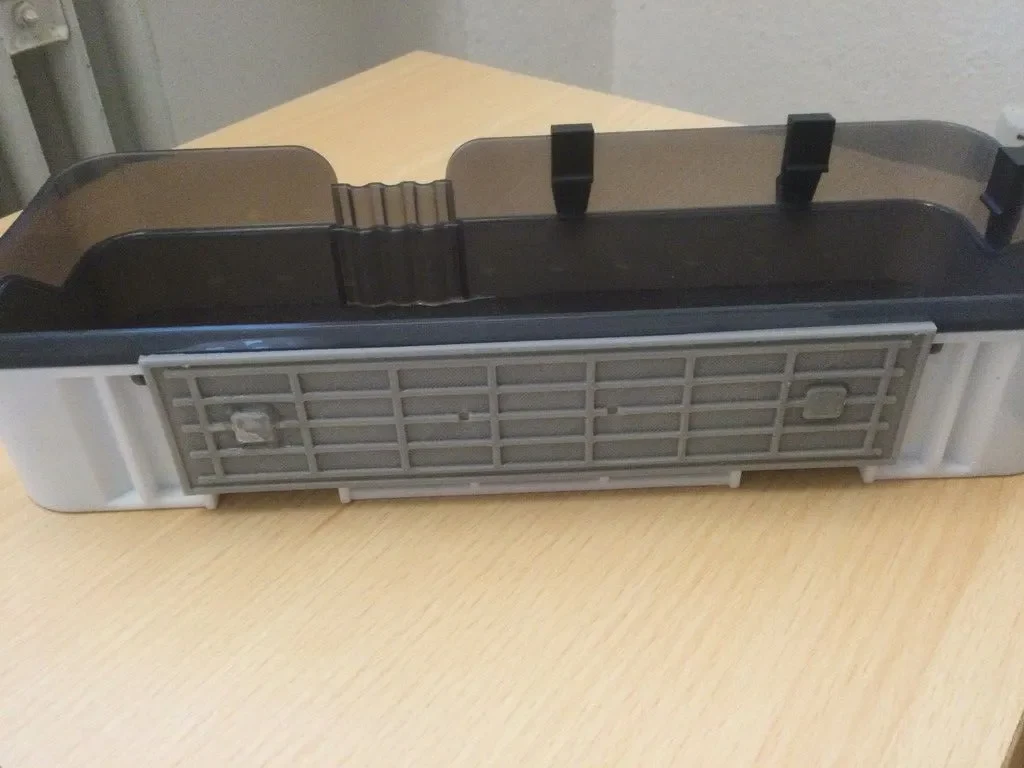

Я настоятельно советую использовать ABS. Не из-за гибкости, а потому, что к кронштейну можно приварить точки крепления с небольшим количеством ацетона. Связь даже сильнее, чем любая линия слоя. При работе с другими материалами убедитесь, что клей выполняет свою работу. Видна слегка испачканная задняя сторона, где расплавился АБС. Качество не имеет значения, поскольку вы не можете видеть весь кронштейн, если полка надета.
