Кухня Ikea Rationell Угловой тумбочка-карусель

Описание

Бывшие выдвижные элементы нижнего шкафа IKEA Corner из серии Rationell имеют тенденцию прогибаться под тяжестью кастрюль.

В моем случае передний угол висел более чем на 7 см ниже центрального подшипника, и кастрюли скользили к вам, когда вы вытаскивали карусельную полку.

Новые ящики Utrusta имеют другой механизм, который мог бы быть более устойчивым, но может и не быть. Судя по фотография�� на сайте Ikea, я предполагаю, что кронштейн также подойдет к выдвижному ящику Utrusta.

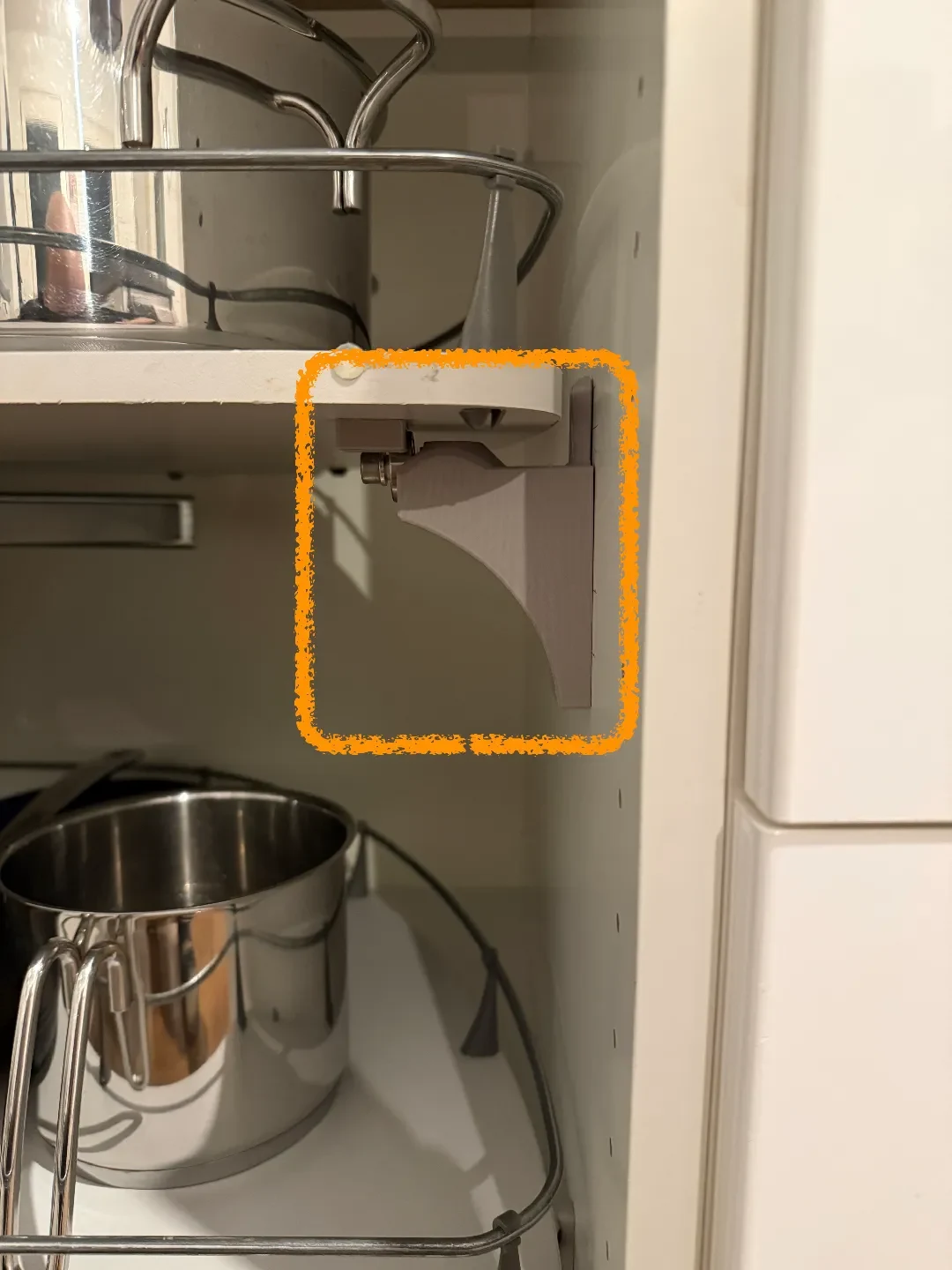

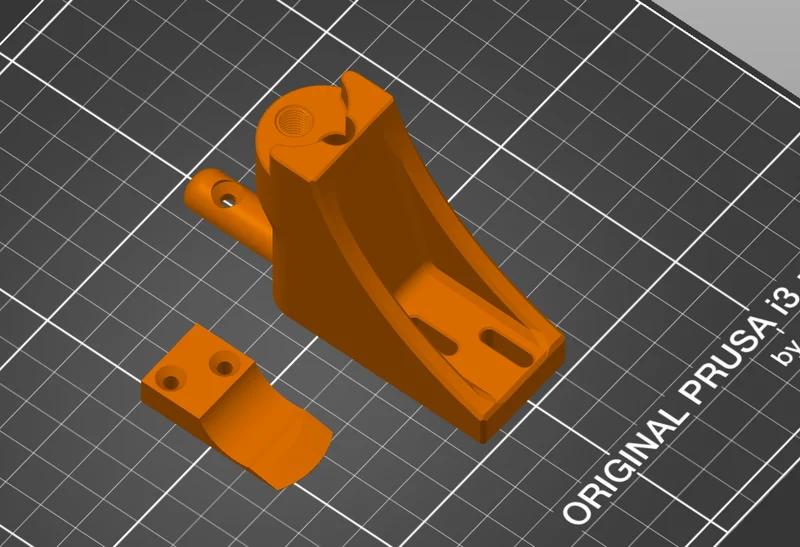

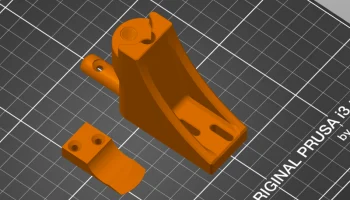

Решением является опорная конструкция с шарикоподшипниковыми направляющими для выдвижной полки, которые обеспечивают устойчивость даже при тяжелых нагрузках. Для прямого контакта с полкой я решил использовать обычный подшипник 608, поскольку давление полки исключает направляющую скольжения. Итак, теперь у меня есть круглая направляющая внизу, и это был всего лишь еще один ш��г, чтобы использовать ее в качестве стопора для фиксации полки внутри шкафа. Это вторая деталь, которую вам нужно установить под полку.

Для фиксации полки в правильном положении необходимо установить кронштейн, переместить полку в исходное положение и именно в этом месте вкрутить стопор. Самый простой способ сделать это — отметить положение, а затем привинтить его на место с выдвинутой полкой.

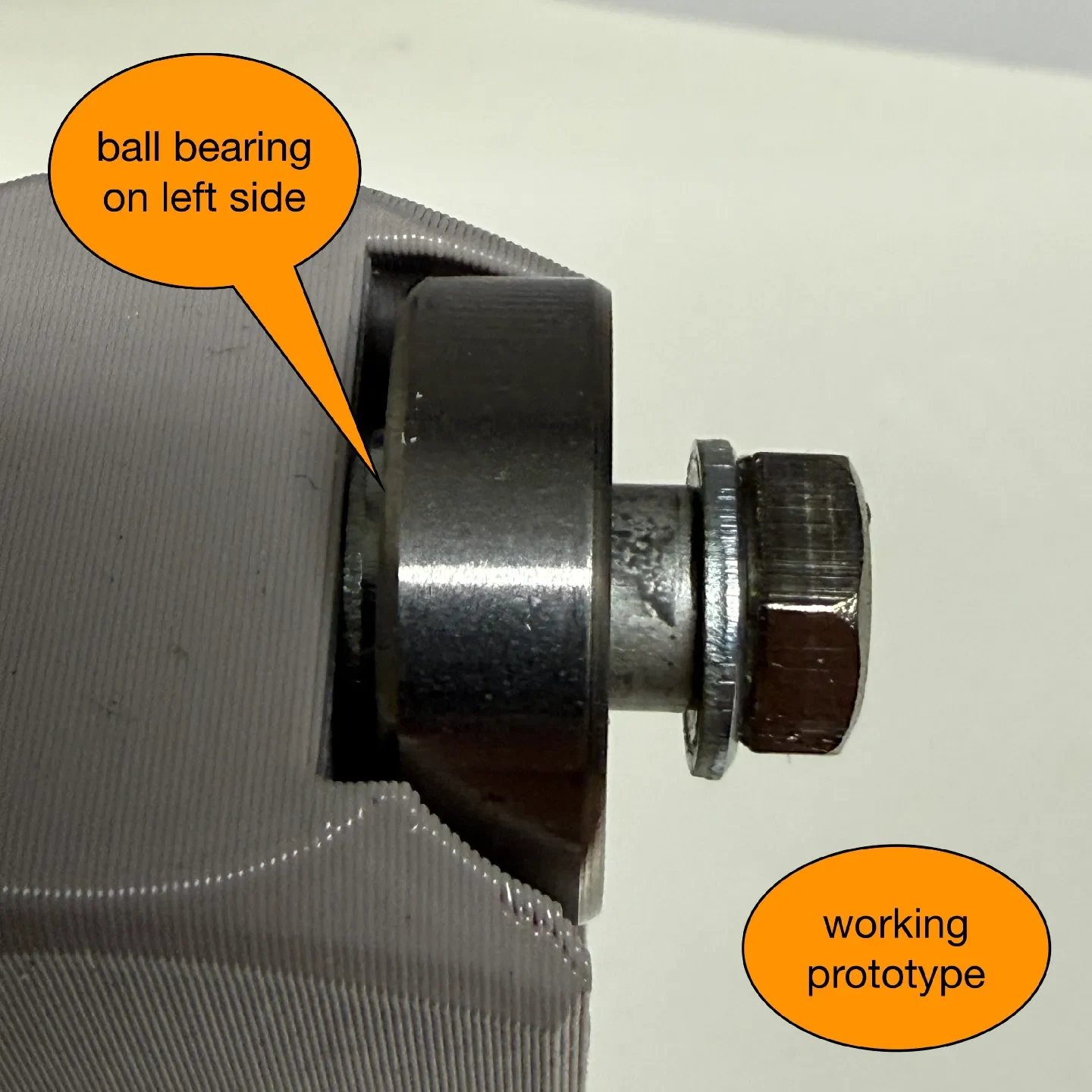

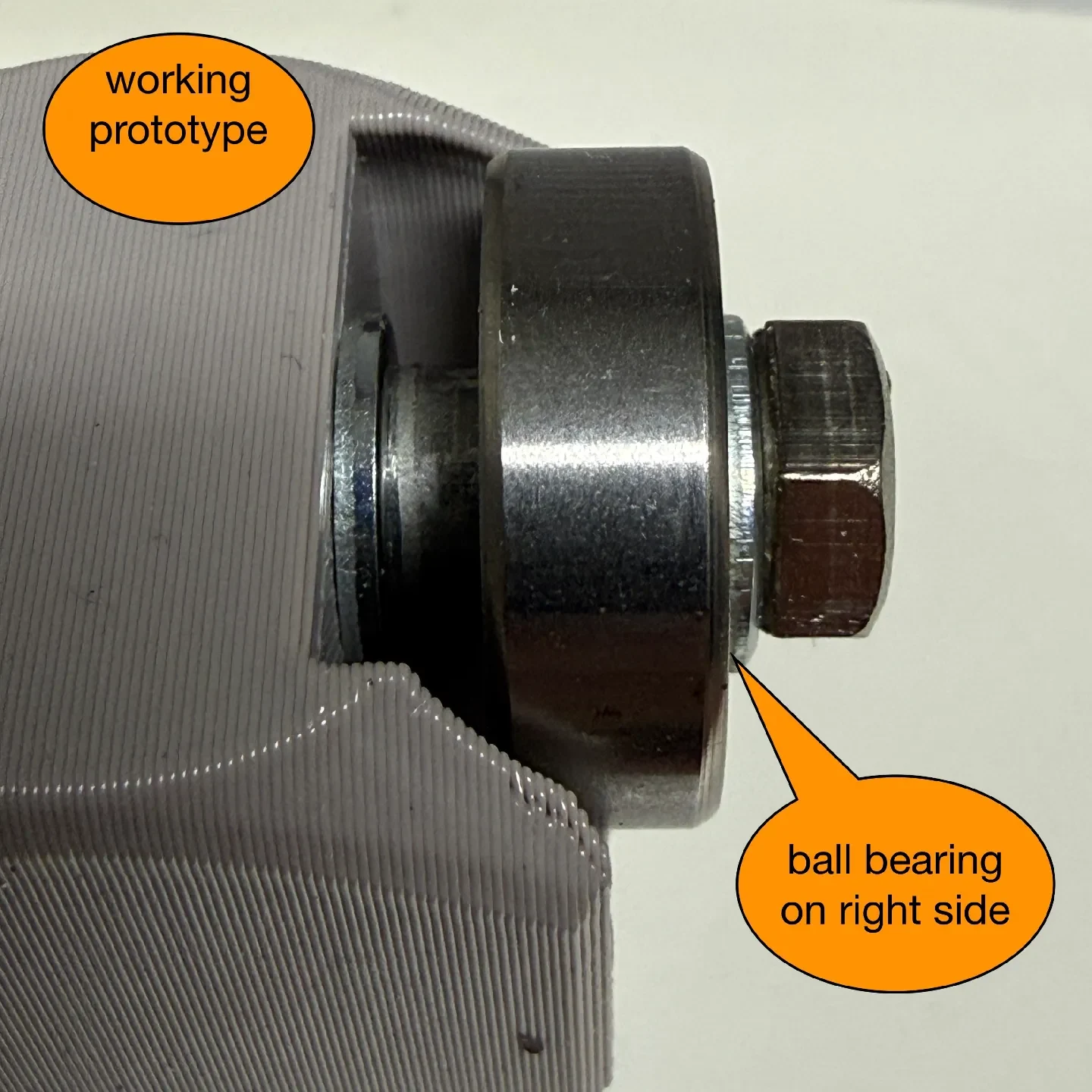

Существует две версии кронштейна. Первый (М6) удерживает подшипник на распорной втулке, где он также может сдвигаться в сторону и следовать за полкой. Для этой версии вам понадобится больше оборудования, но я предпочитаю эту, потому что подшипник не скользит по резьбе.

Во второй версии для подшипника используется только винт M8, при этом вы можете зафиксировать подшипник коротким винтом или позволить ему скользить по резьбе с помощью более длинного винта.

Список оборудования см. в конце этого описания.

Версия сборки M6 (рекомендуется)

наденьте первую шайбу, проставочную втулку с подшипником и вторую шайбу на винт и вкрутите в кронштейн — готово

Версия сборки M8

надеваем подшипник на винт и вкручиваем в кронштейн — готово

Монтаж

измерьте высоту полки на средней опоре

отметьте среднюю высоту со стороны шкафа

Для нижней полки (если она используется в самом нижнем положении) кронштейн легко крепится к основанию шкафа — размер регулируется.

снимите выдвижную полку — если вы не можете легко поднять ее на отмеченную высоту. Тяжело сдвинуть полку при установке кронштейна

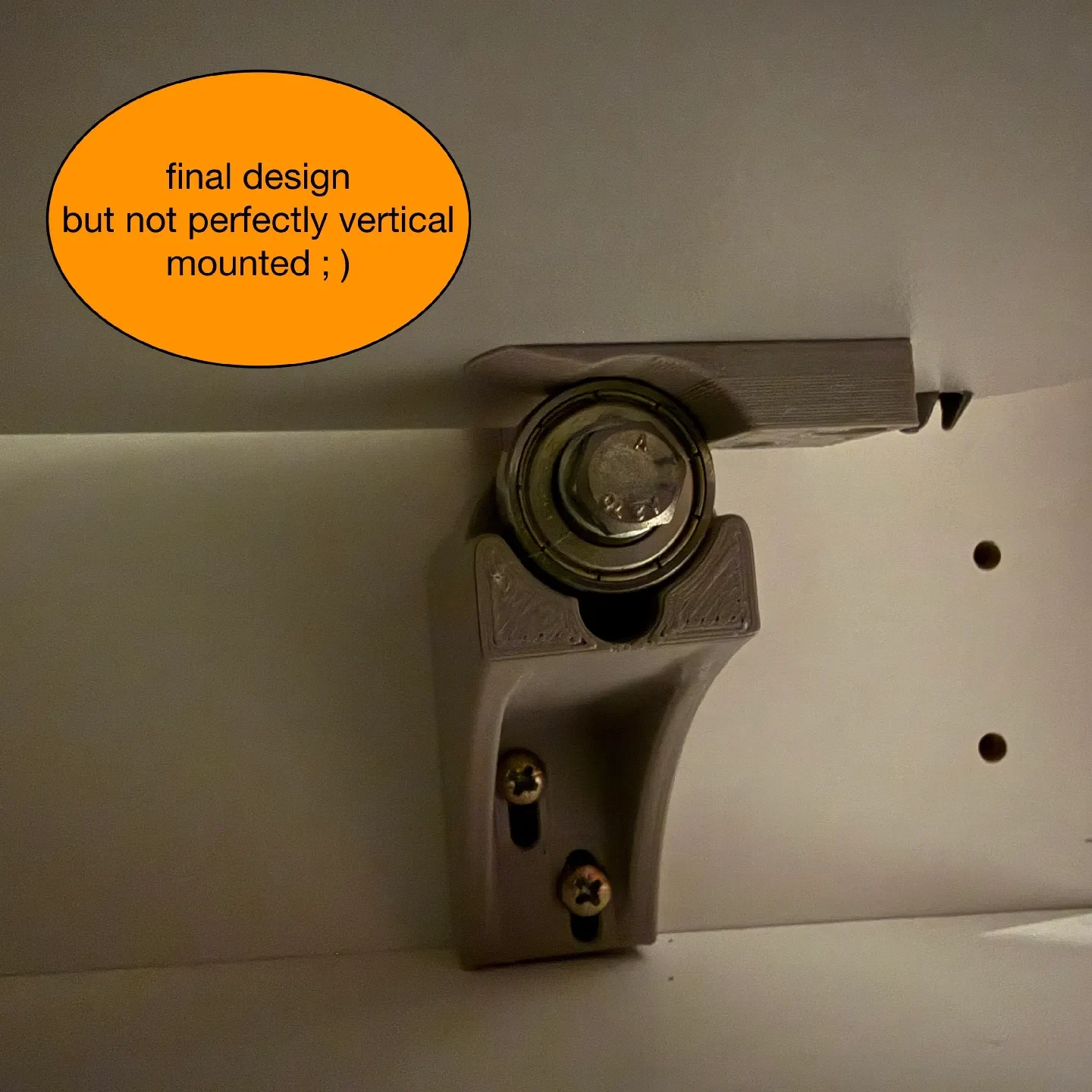

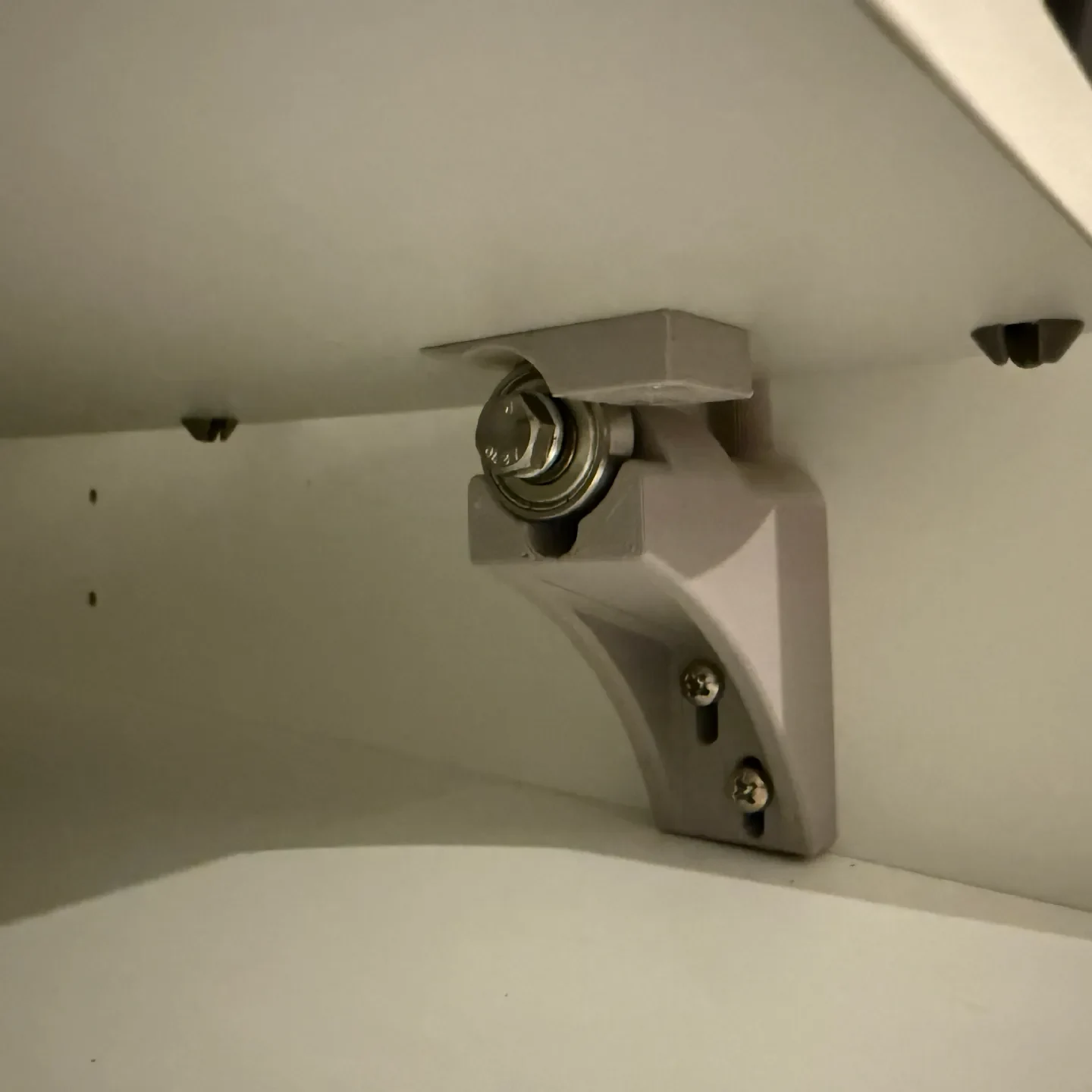

установите кронштейн так, чтобы верхняя часть подшипника находилась на отмеченной высоте — используйте два нижних винта, которые позволяют некоторую регулировку благодаря прорезным отверстиям.

прикрепите полку к шкафу и проверьте ее

снимите подшипник и используйте скрытое отверстие сзади, чтобы закрепить кронштейн третьим винтом, который является самым важным.

четвертый винт вверху на самом деле не нужен, он фиксирует только проставку, которая не позволяет полке затирать стенку шкафа каждый раз, когда вы вытаскиваете полку.

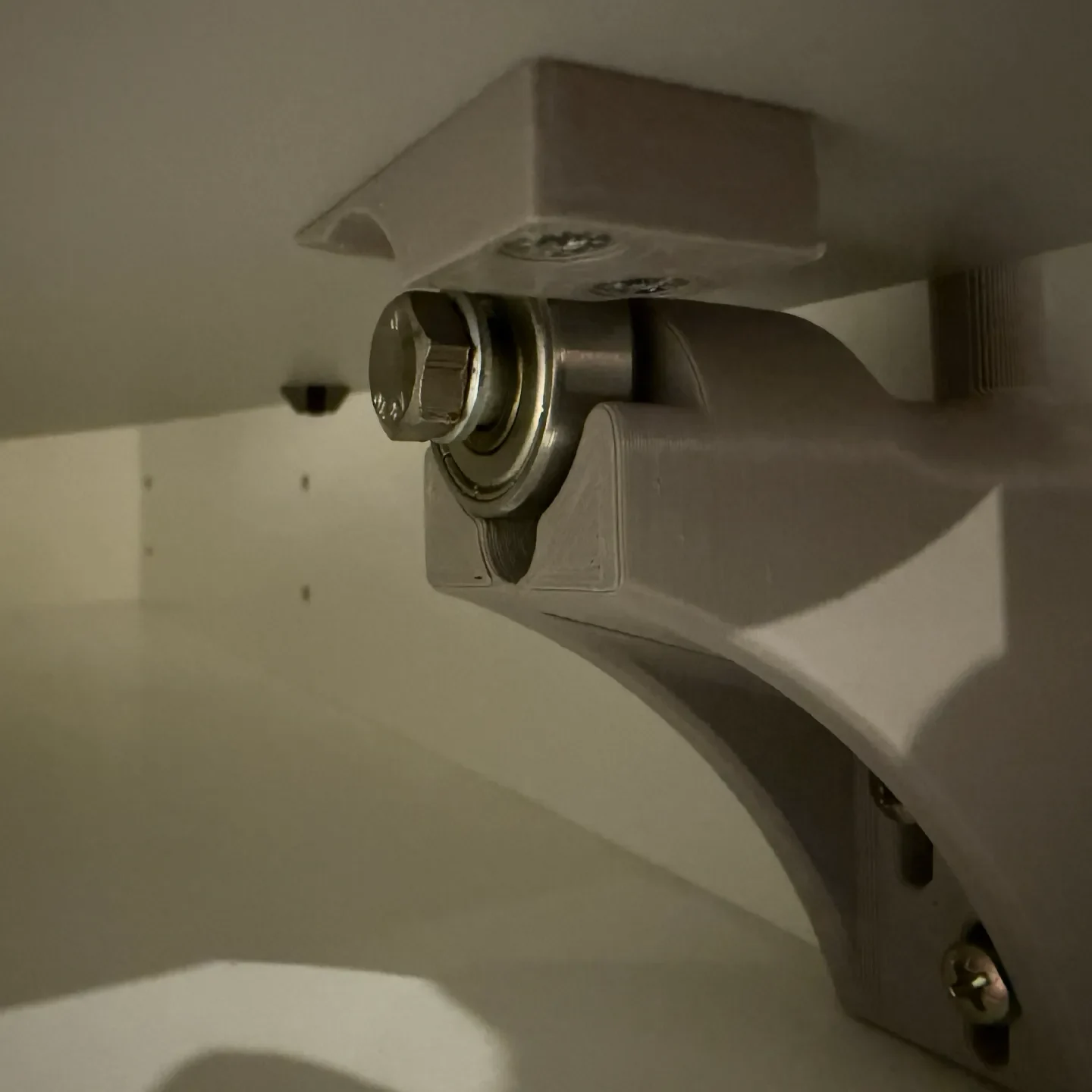

зафиксируйте стопорный блок между подшипником и полкой, отметьте положение

вытащите полку и прикрутите стопорный блок в отмеченном положении

проверьте защелкивание полки в нужном месте — все готово

Возможно, кто-то из ваших домочадцев попросит вас очистить шкаф от разметки, очистить пол на кухне от пыли и стружки и убрать все использованные инструменты, но после этого вам действительно конец.

Список оборудования

Версия М6

Винт M6 — плоская головка M6 x 30 (в зависимости от длины проставки)

2 шт. шайба 6,4 х 12 мм

Распорная трубка алюминиевая длиной 12 мм (внутренний диаметр 6 мм, внешний диаметр 8 мм), вырежьте ее из обычной алюминиевой трубки из хозяйственного магазина.

шарикоподшипник 608 (уплотнение на ваш выбор)

Версия М8

Винт М8 с плоской головкой М8 х 40

шарикоподшипник 608 (уплотнение на ваш выбор)

Монтаж в шкафу (для каждой версии)

2 шт. Универсальные шурупы по дереву полукруглая головка 3,5 х 25 мм (кронштейн)

1 шт. Универсальные шурупы по дереву полукруглая головка 3,5 х 40 мм (кронштейн)

2 шт. Универсальная потайная головка из дерева 3,0 х 20 мм (упорный блок)

1 шт. Универсальная деревянная потайная головка 3,5 х 20 мм (если хотите закрепить подставку для полки)

Примечание

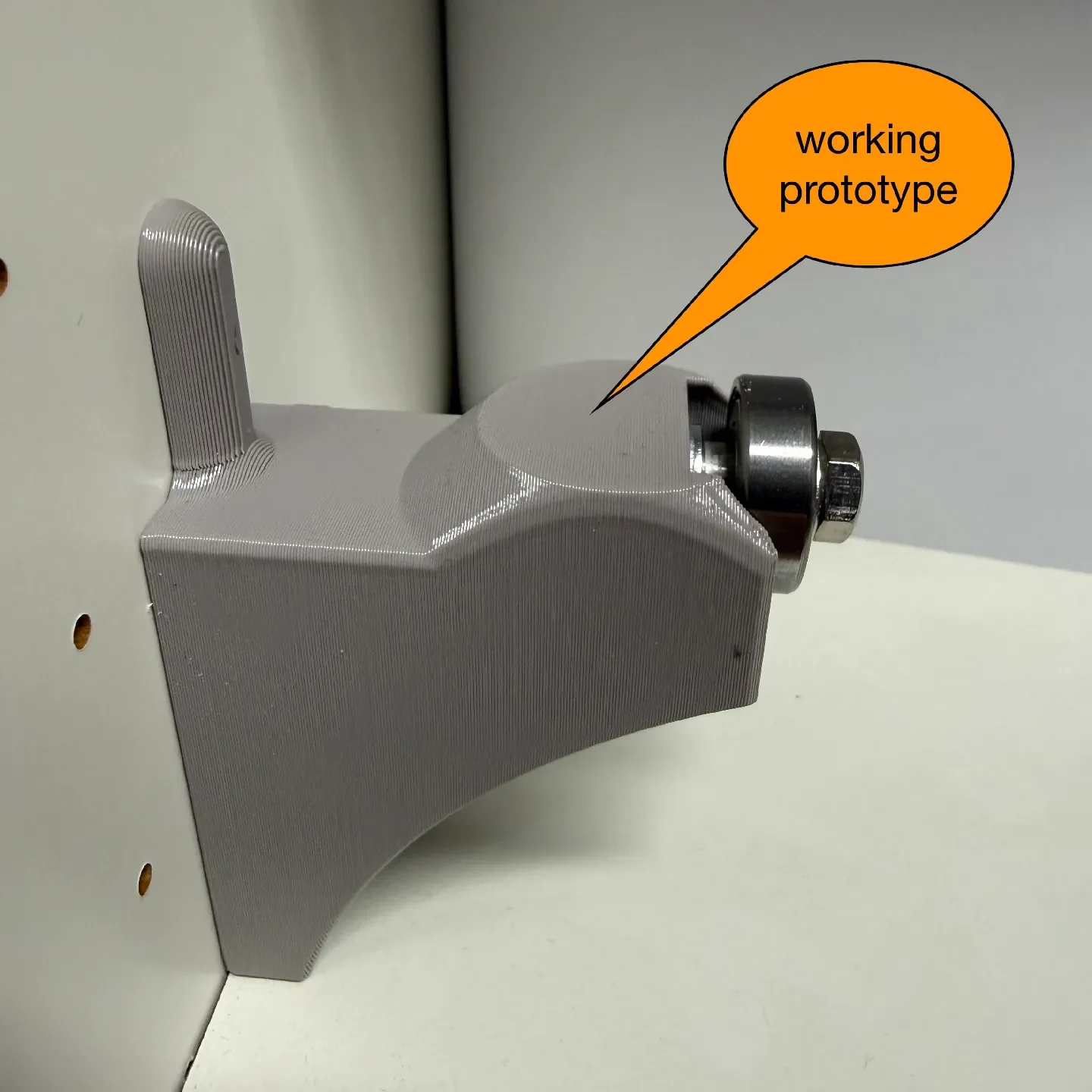

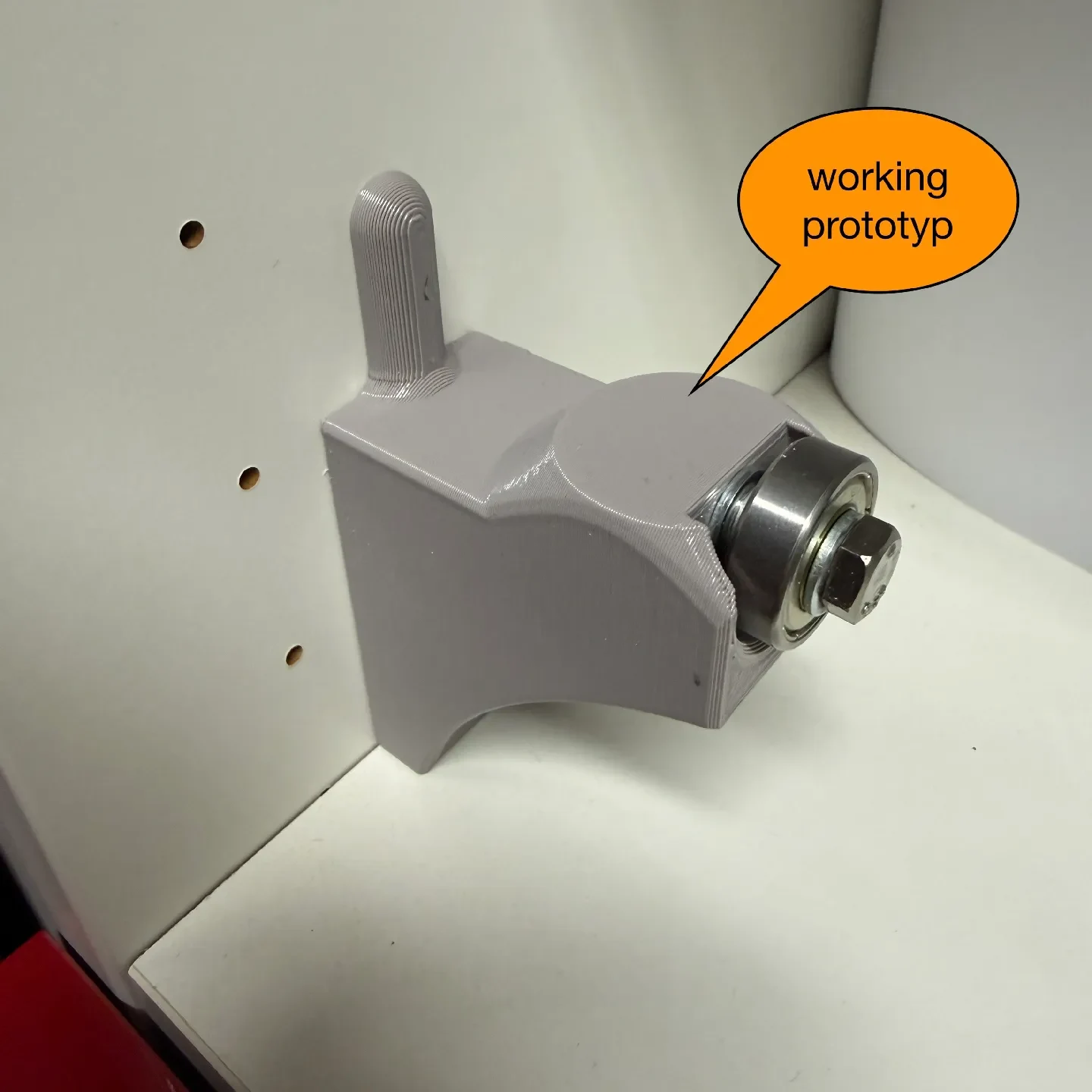

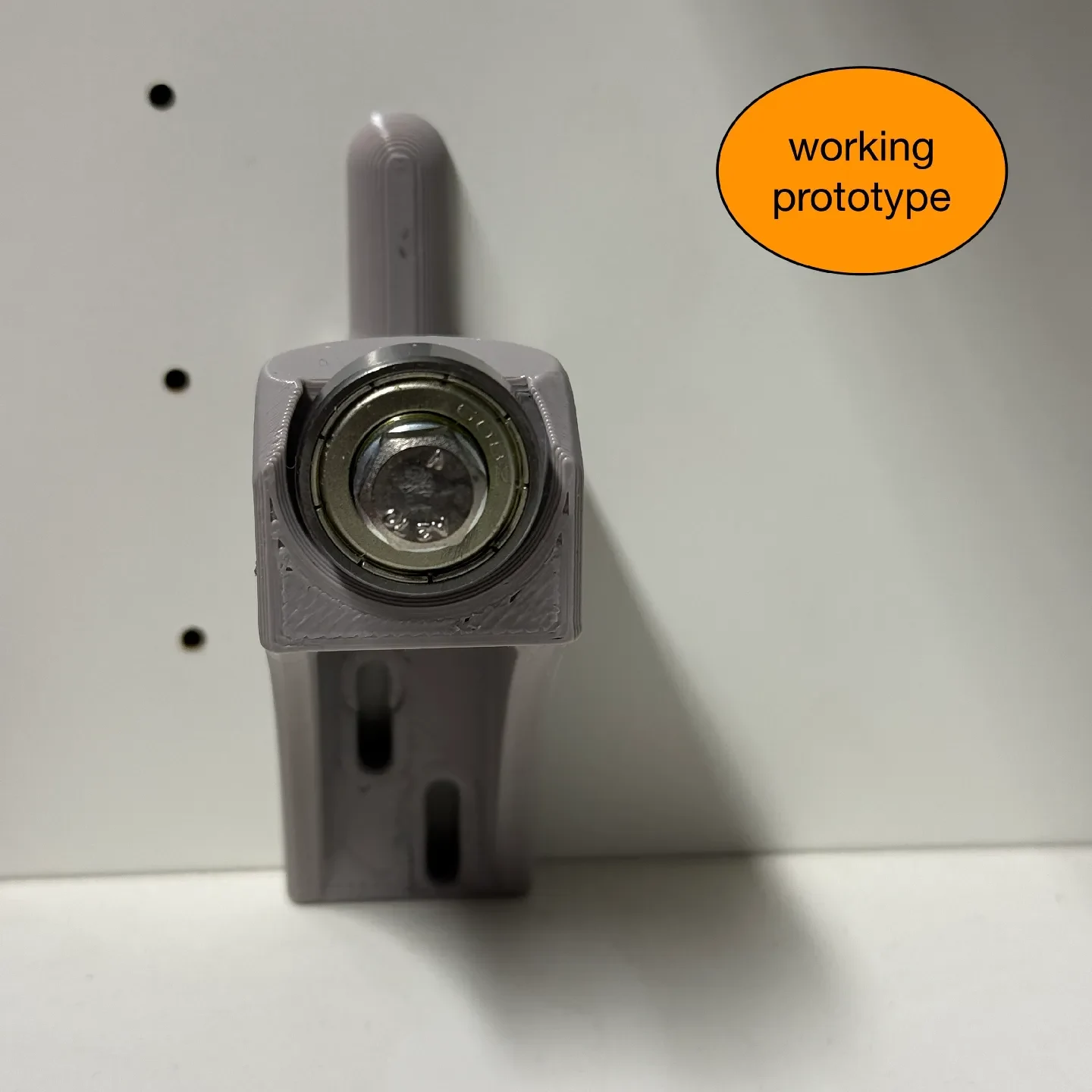

На некоторых фотографиях вы увидите ранний прототип. Это было
