Параметрический держатель для бумаги на кухню

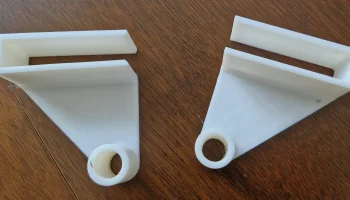

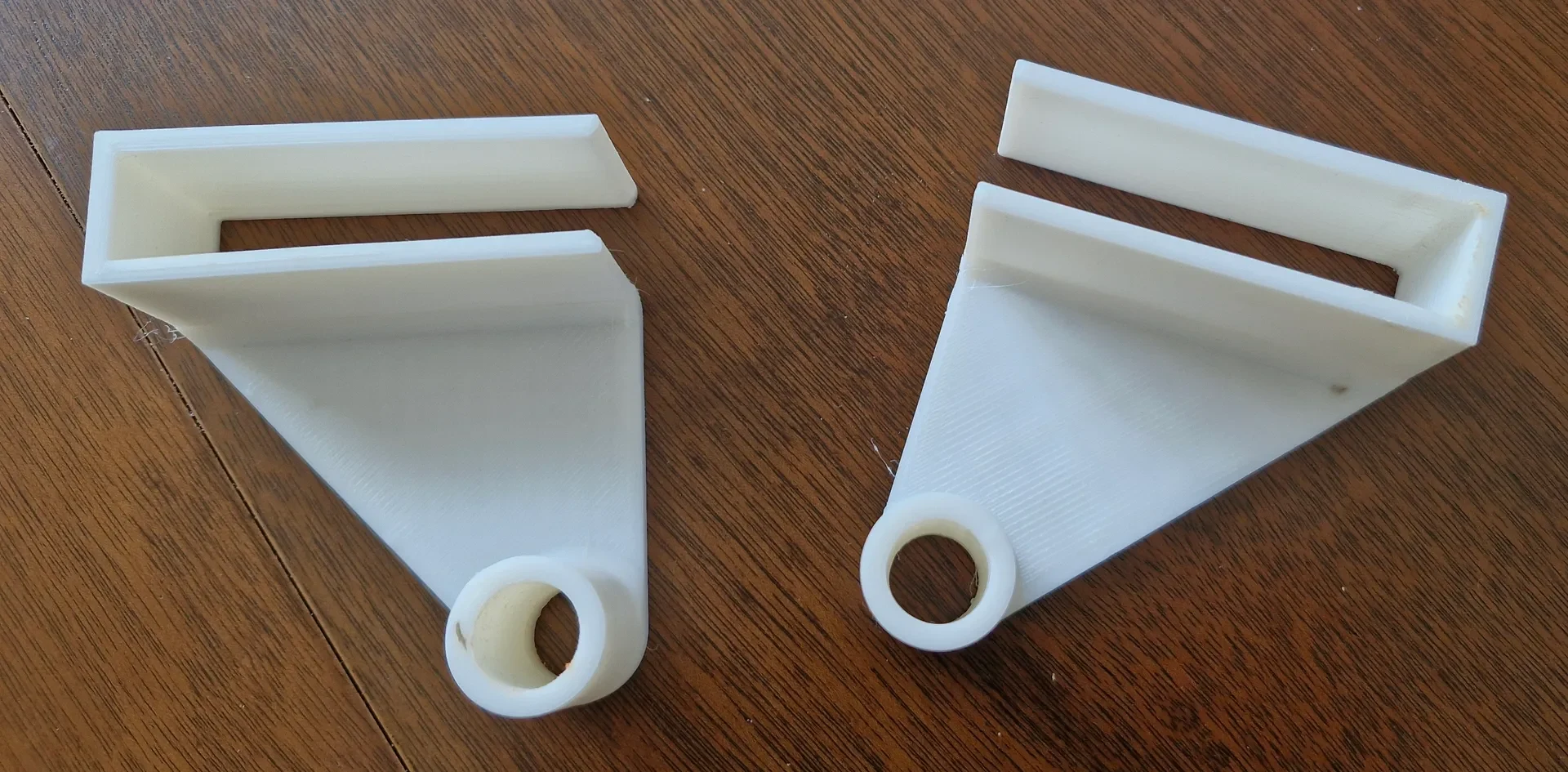

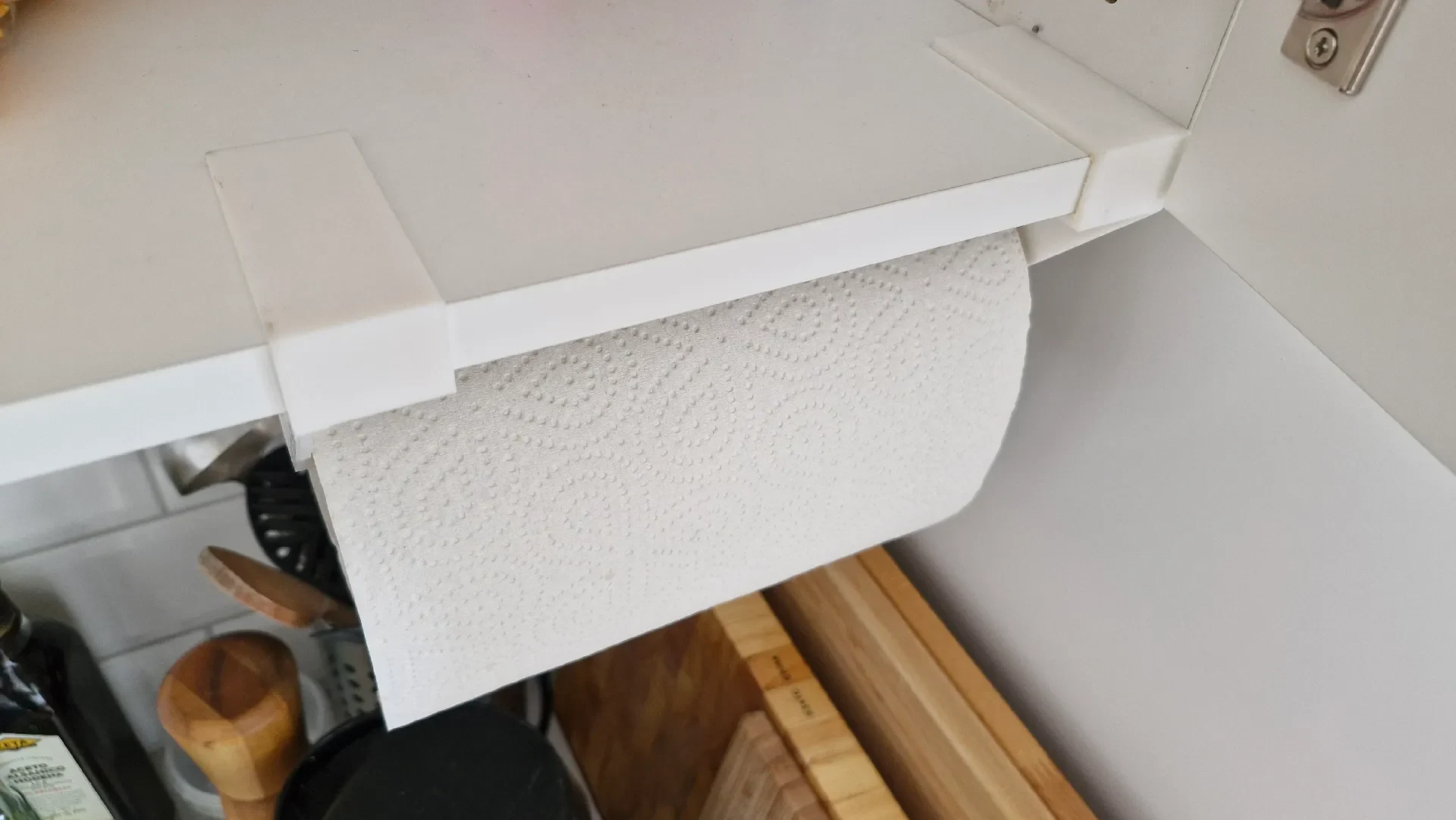

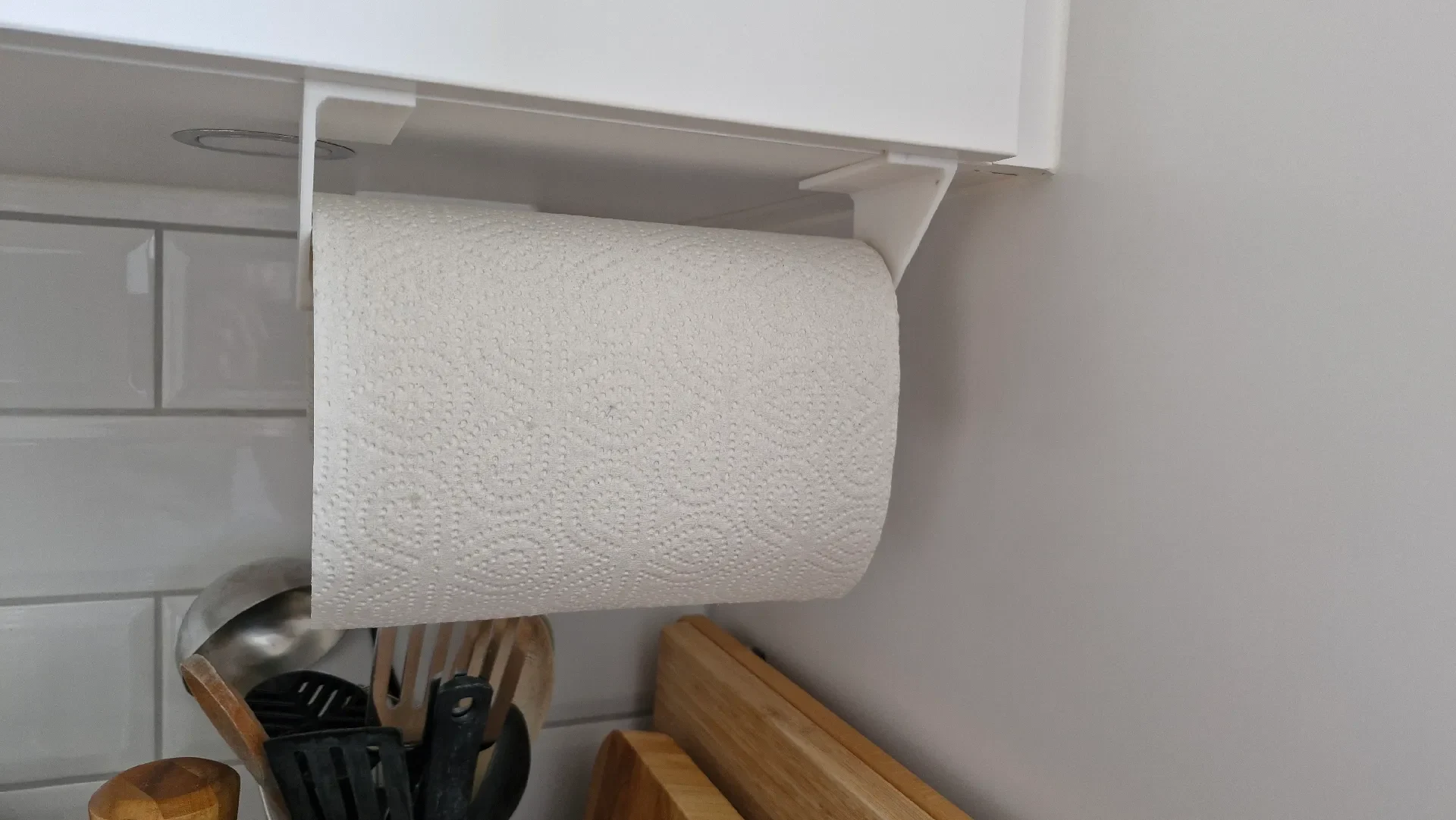

Это действительно очень простая конструкция для хранения рулона кухонной бумаги, идеально подходящая под кухонный шкаф. Держатель можно напечатать довольно тонким, но при этом он останется достаточно прочным, поэтому дверцы вашего шкафа по-прежнему будут нормально закрываться, а держатель будет выступать через зазор между дверью и шкафом. Сдвинув держатели в сторону, можно получить более длинные или короткие рулоны, а зубцы сужаются, чтобы держатели прилегали очень плотно. Он на удивление прочный!
Загруженные stl модели рассчитаны на плотное прилегание к доске толщиной 16,3 мм и удержание рулонов диаметром около 10 см. Однако, если вы откроете прилагаемый файл f3d в Fusion 360, вы сможете изменить все параметры, чтобы создать держатель, который будет плотно прилегать к вашему шкафу. Эта модель действительно является хорошим примером преимуществ 3D-печати: это очень простой пластиковый продукт, но ни в одно�� магазине не найдется держателя, который идеально подойдет к вашим шкафам. Мой держатель был напечатан из обычного PLA, с соплом 0,6 мм, высотой слоя 0,2 мм, двумя сплошными слоями и заполнением 15%.

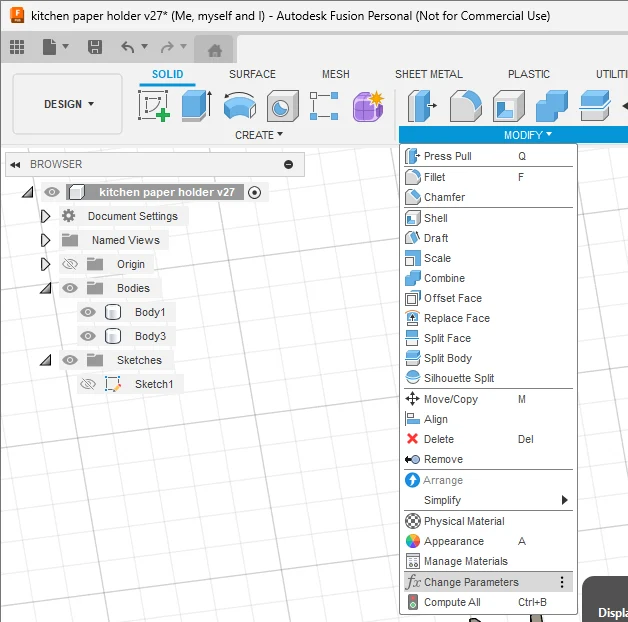

Чтобы изменить параметры в Fusion 360, нажмите «Изменить параметры» в меню «Изменить».
Вы должны увидеть следующий экран, и нажатие на «Выражение» для любого из параметров позволит вам изменить их. Если вы измените параметр, вы должны немедленно увидеть обновление модели. Просто экспортируйте их как обычно, и все готово к печати.
Holder_thickness — толщина стенок держателя вокруг. Вам следует установить его достаточно низко, чтобы он поместился в зазор между дверью и нижней планкой шкафа, но как можно шире. Для меня диаметр 3 мм подходит идеально, я бы не рекомендовал использовать толщину меньше 2 мм, потому что это определенно повлияет на прочность держателя.
plank_thickness должна быть толщиной доски, на которую должен поместиться держатель. Это измерение должно быть как можно ближе к реальному размеру доски, но примите во внимание точность вашего принтера. Измерьте доску штангенциркулем и прибавьте около 0,5 мм. Это будет хорошей оценкой.
roll_diameter — это диаметр рулона кухонной бумаги, который вы хотите повесить. Модель автоматически адаптируется для перемещения рулона дальше назад (или вперед), поэтому передняя часть рулона должна находиться примерно на одной линии с передней частью шкафа. Модель включает запас ~20%, поэтому вам не нужно добавлять дополнительный запас прочности.
roll_hole_diameter влияет на размер фактических битов хранения. Я рекомендую просто оставить как есть, если только у вас нет рулонов кухонной бумаги с очень маленькой или большой дыркой. Если вы хотите повесить что-то кроме рулона кухонной бумаги, возможно, вам придется его сменить.
Holder_width — ширина держателя. Вы можете сделать их настолько широкими или тонкими, насколько захотите, но я думаю, что 3 см — разумное значение.
Draft_angle — это угол, под которым верхний зубец направлен вниз. Это сделано специально, чтобы держатель плотно сжимал доску и создавал некоторое трение. Без этого держатель будет идеально скользить по доске и сниматься с нее, чего вам не нужно, потому что вы хотите, чтобы рулон оставался на месте. При необходимости вы можете изменить это: более высокие значения будут удерживаться более плотно, а более низкие значения будет легче перемещаться.
