Замена распылительной головки смесителя для кухонной рак...

Привет! Это моя работа на конкурс запасных частей Prusa!

Ваша кухонная мойка застряла в режиме распылителя? Мягкая кнопка, которая обычно переключает его, больше не работает и не переключается? У вас есть 3D-принтер? Что ж, у меня есть для вас решение!

Или, может быть, вы просто хотите обновить свою текущую насадку для раковины, включив в нее двухходовой переключаемый смеситель и режим распылителя!

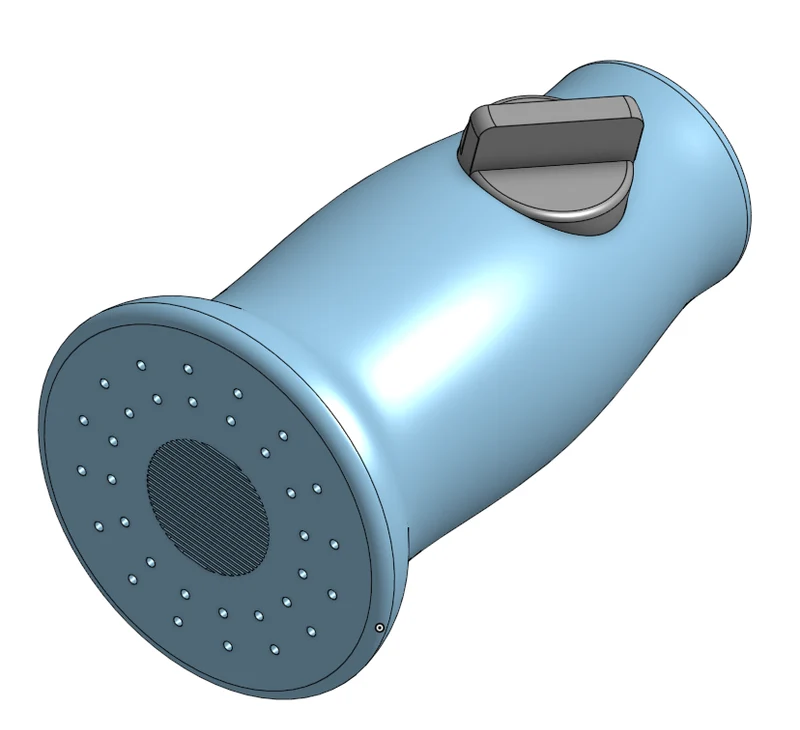

По сути, это универсальная печатная замена насадки кухонной мойки! Единственное внешнее оборудование, которое вам понадобится:

Оригинальный адаптер 13/16-20 UNEF (19,5 мм), который в настоящее время крепится к существующей головке мойки.
Уплотнительное кольцо для уплотнения клапана на корпусе (диаметр 22 мм, толщина 1 мм).

Эта модель имеет н��которые улучшения по сравнению с оригиналом (по крайней мере, тем, который у меня есть), например:

Вместо мягкой кнопки имеется двухходовой клапан для переключения режимов! Клапан фиксируется встроенным язычком!
Встроенный аэратор для режима потока, печать с использованием наложенной линии шириной 0,4 мм для четкого результата! (подсказка: вам следует использовать сопло принтера диаметром 0,4 мм)

Инструкции по печати:

Распечатайте корпус соплом вниз, а клапан ручкой вверх.
Чтобы избежать внутренних утечек, используйте как минимум 4 периметра, верхний и нижний слои толщиной 1,2 мм и увеличьте множитель экструзии нити на 5%.

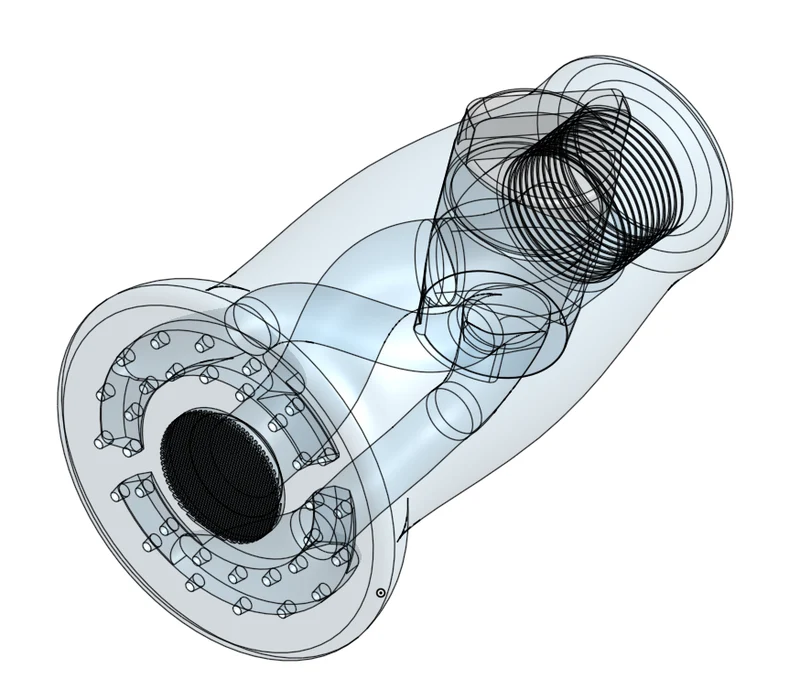

Я бы порекомендовал PETG (примеры фотографий напечатаны прозрачным PETG Overture, чтобы продемонстрировать внутренние трубки, которые на самом деле не получились)

Эта модель была создана с помощью OnShape и находится в открытом доступе здесь, если вы хотите изменить ее в соответствии с вашим типом мойки! cad.onshape.com/documents/6afc0fb707e908f478a5c703/w/ed6ccec8b0e7234ca5 bae5e7/e/05a881e002541c591ddb7433?renderMode=6&uiState=6514ca56b40fd67775952752

Конкретная кухонная мойка, которой я заменю,… неизвестна. На нем буквально нет никакой символики, это просто «обычный» кран. Если у вас есть адаптер 13/16-20, он вам подойдет! (хотя никаких гарантий)

Отказ от ответственности: я не водопроводчик, и вам, вероятно, следует убедиться, что используемый вами пластик безопасен для пищевых продуктов.
