Универсальная основа для точильного камня для мойки или ...

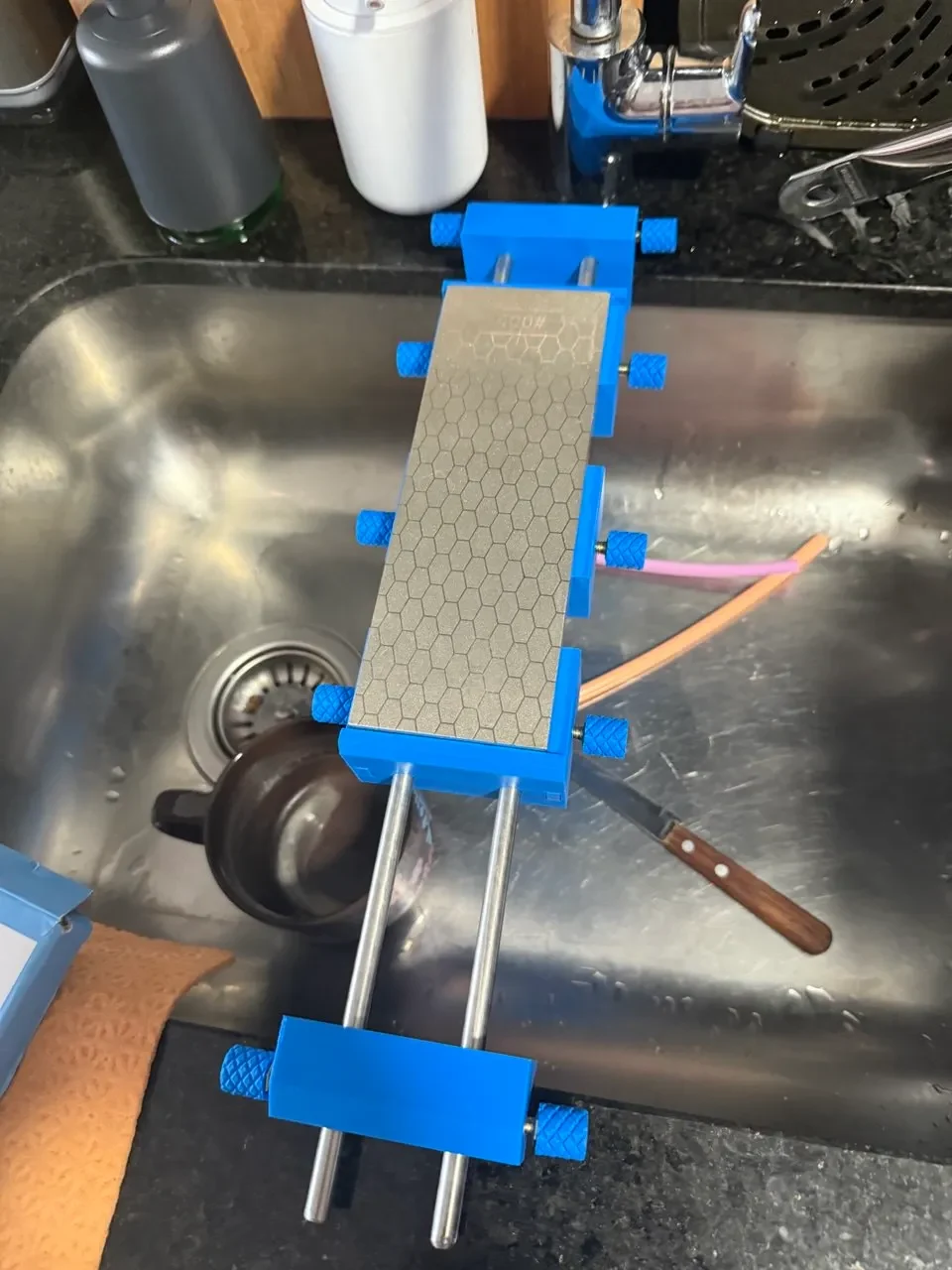

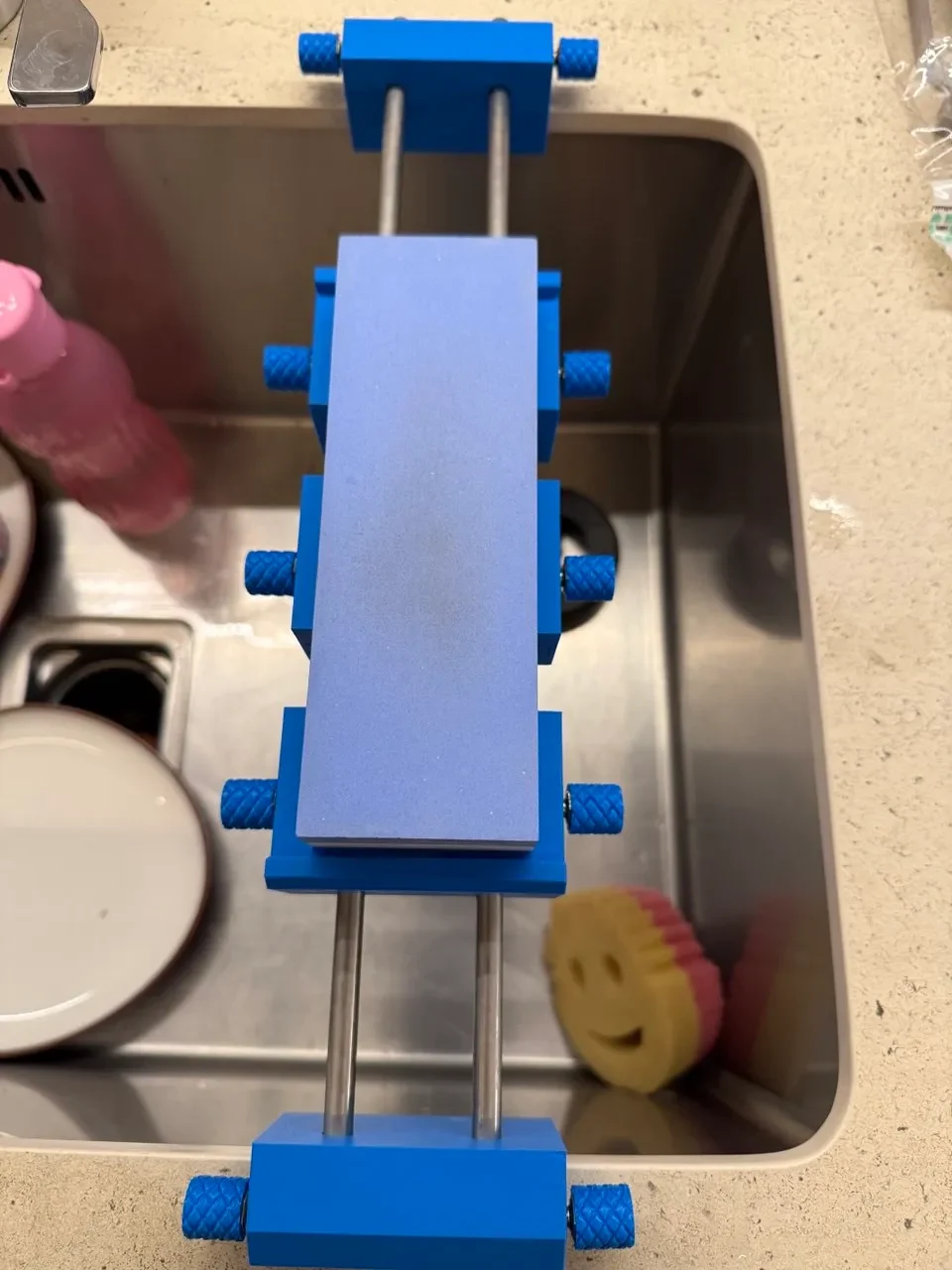

Это очень-очень простая основа/держатель для точильного камня, который я сделал, потому что не смог найти его в продаже в моей стране. Это просто, но очень функционально и работает так, как рекламируется.

Мои навыки работы с САПР очень элементарны, и я знаю, что конструкцию можно значительно оптимизировать, чтобы она была меньше и, возможно, тратила меньше нити, однако я сделал ее в соответствии со своими собственными спецификациями, чтобы мне было удобно ее использовать. Кроме того, я хотел, чтобы он был твердым и крепким.

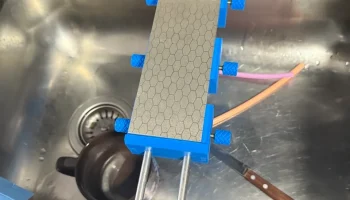

Вы можете использовать его практически со всеми точильными камнями, имеющимися на рынке, а также снять концы и использовать его на кухонной столешнице, что также полезно, потому что у меня были и другие основы, но я всегда искал ту, которая подходит для конкретного камня.

Очень легко распечатать и собрать, я использовал Creality K2 Plus, но его можно распечатать практически на любом принтере. Практически любой материал работает хорошо, я использовал PLA, и после нескольких недель постоянного использования он отлично держится.

Спецификация материалов

Все распечатанные детали: 3mf содержит ровно столько деталей каждой, сколько вам нужно.

10 винтов M6 10 или 12 мм с шестигранной головкой

10 шестигранных гаек M6

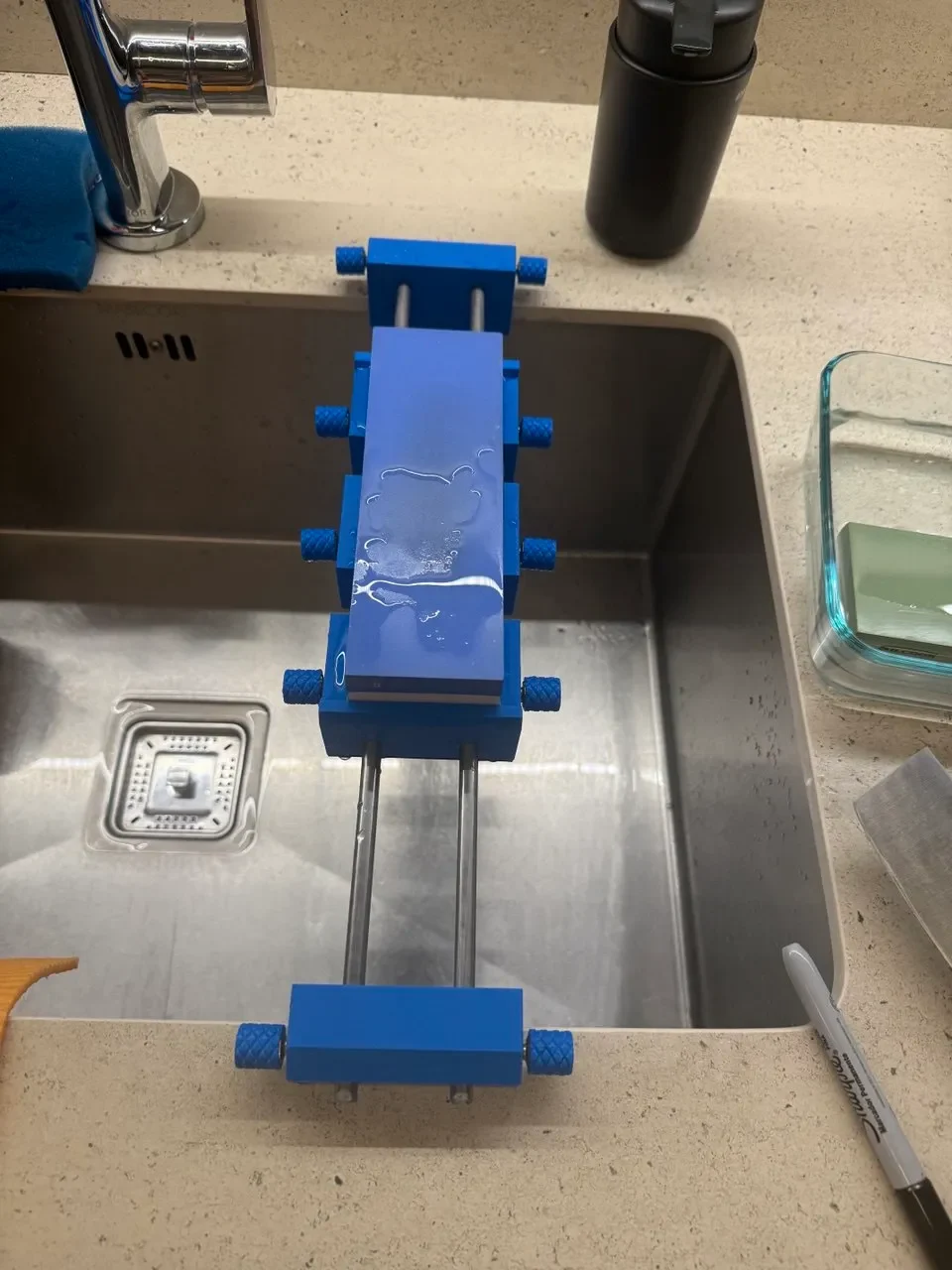

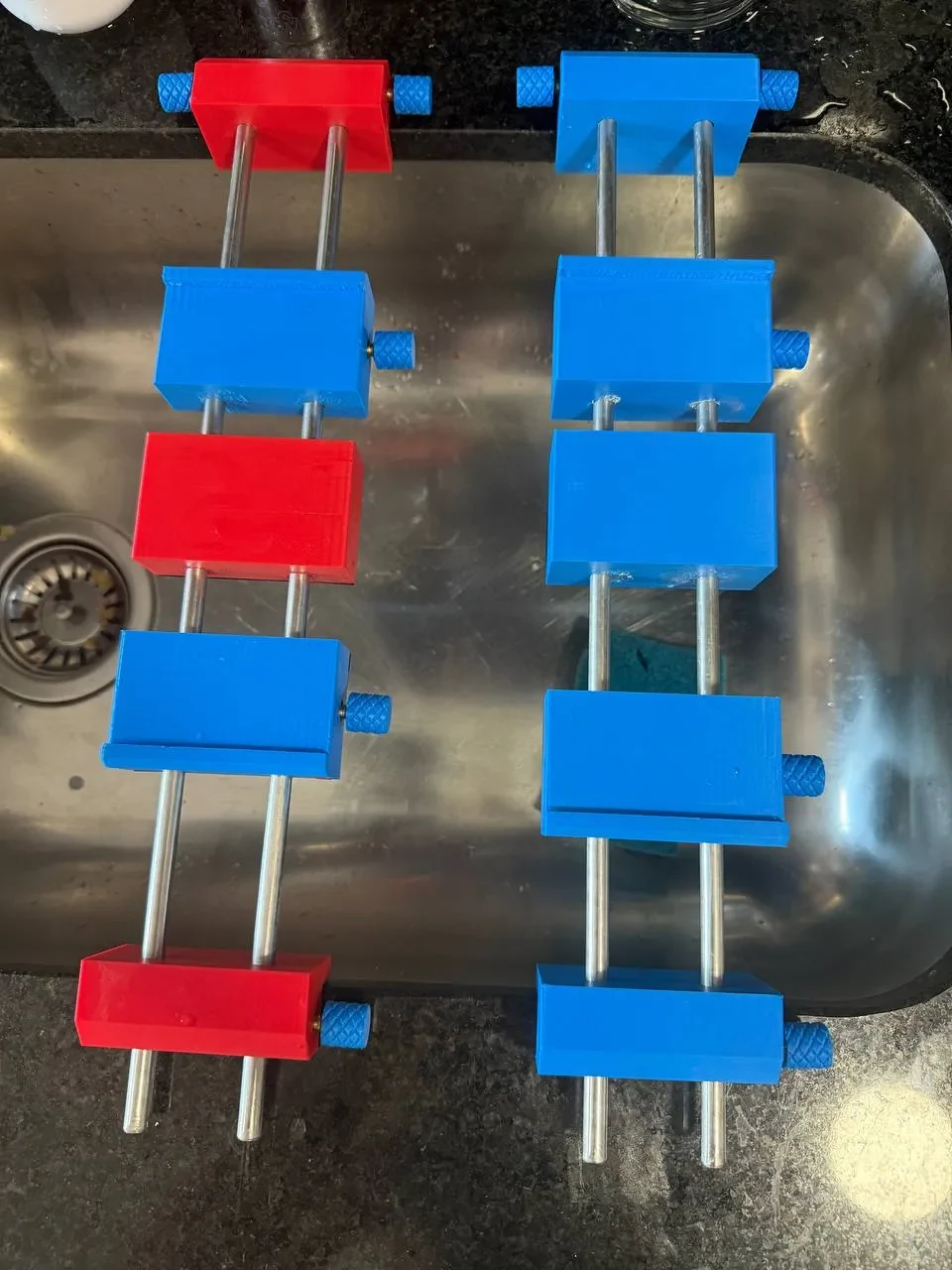

2 линейных стержня диаметром 8 мм. Длина зависит от вас, для справки я использовал стержни диаметром 42 мм, которые идеально подходят для МОЕЙ раковины, но на всякий случай вам следует измерить свою.

Немного смазки или смазки, я использовал безопасную для пищевых продуктов водостойкую смазку.

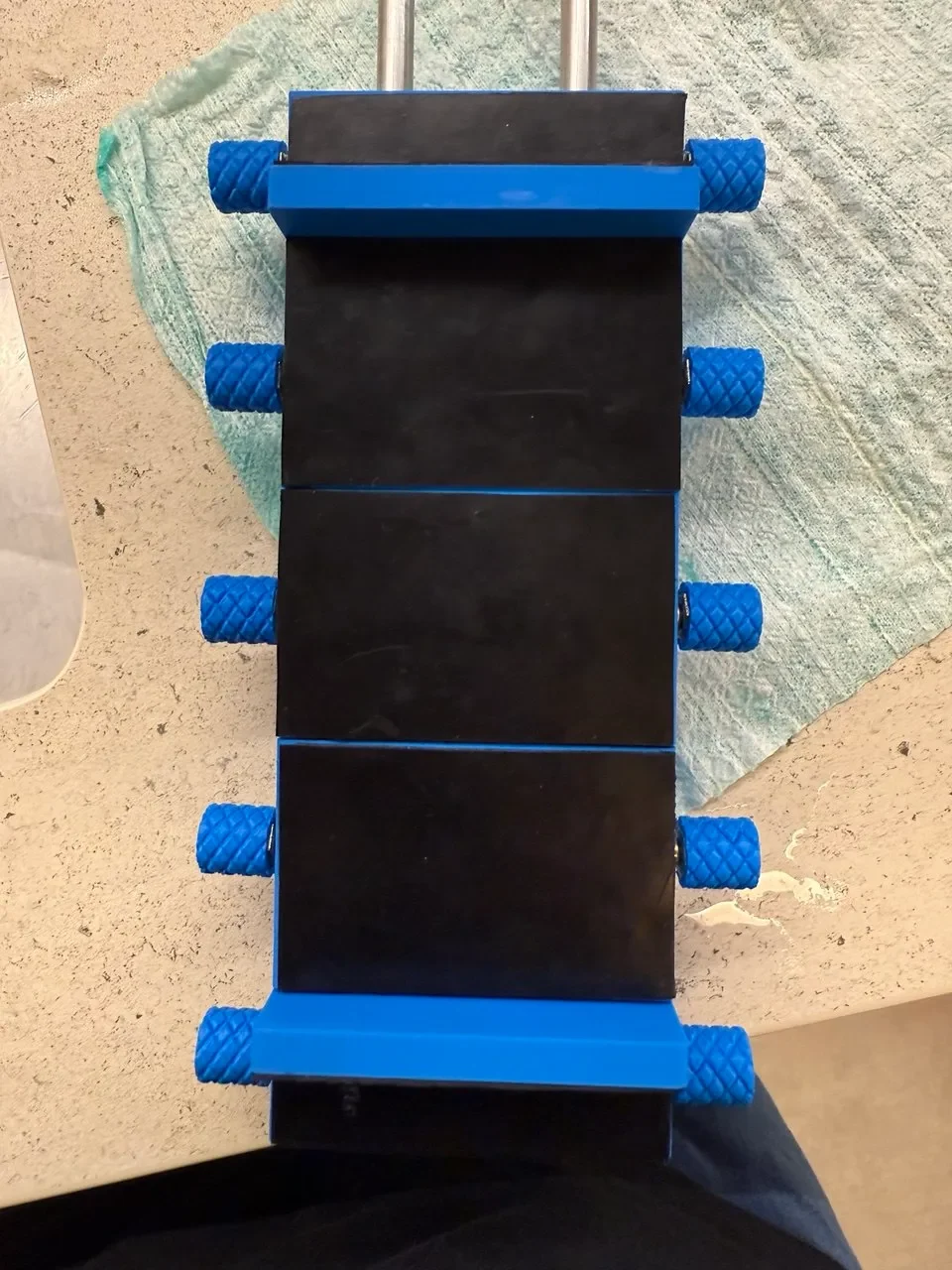

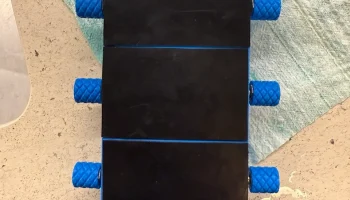

У меня был лист резины толщиной 1 мм, который я использовал на нижних частях, чтобы он не скользил.

Цианоакрилатный клей для приклеивания резины к основанию.

Несколько ручек для шестигранных винтов M6. Я использовал эту, вы можете использовать любую, которая вам нравится: www.printables.com/model/434529-knob-for-m6-hex-screw-substitute-for-butterfly-rem

Настройки печати

Я на 100% признаю, что мои настройки печати излишни, поэтому вы определенно можете уменьшить стены, верхний и нижний слои или даже заполнение, и это будет работать нормально. Я использовал следующее:

6 верхних и нижних слоев

6x периметры стен

30% Кубическое заполнение

Сначала распечатайте внешний периметр для большей точности размеров.

Опоры для деревьев только на рабочей пластине и только в критических регионах.

Только две части нуждаются в опоре: это небольшие прямоугольные выступы на губах, удерживающие камень. Все остальное печатает нормально. Я использовал эту ориентацию для удобства печати и для того, чтобы отверстия для линейных стержней были очень круглыми.

Сборка

Сборка очень проста и понятна, но все же я подведу краткое резюме:

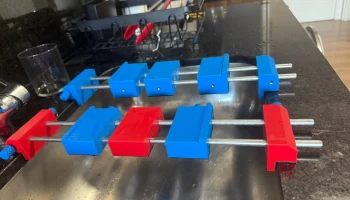

Вы найдете 10 маленьких Т-образных цилиндров, которые совпадают с отверстиями по бокам больших деталей. Я немного смазал их по бокам (хотя, честно говоря, не думаю, что это необходимо), и вы вставляете их в Т-образные отверстия, пока они не дойдут до самого низа.

Вы фиксируете их, вставляя шестигранную гайку M6 через прямоугольные отверстия до самого низа, пока гайки не совпадут с внешними боковыми отверстиями каждой большой детали.

Состоит из 4 маленьких прямоугольных деталей М-образной формы и 6 больших прямоугольных деталей М-образной формы. Вы используете их, чтобы закрыть отверстия, которые вы использовали для вставки шестигранных гаек. Большие подходят к частям, которые удерживают камень, а маленькие — к частям, которые крепят все основание к раковине. В этом нет строгой необходимости, так как после того, как вы вставите винты с шестигранной головкой, гайка не будет перемещаться, но мне не понравилось, как она выглядела без них, и они действительно помогают удерживать гайку на месте, если вы часто снимаете болты.

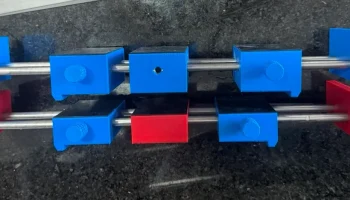

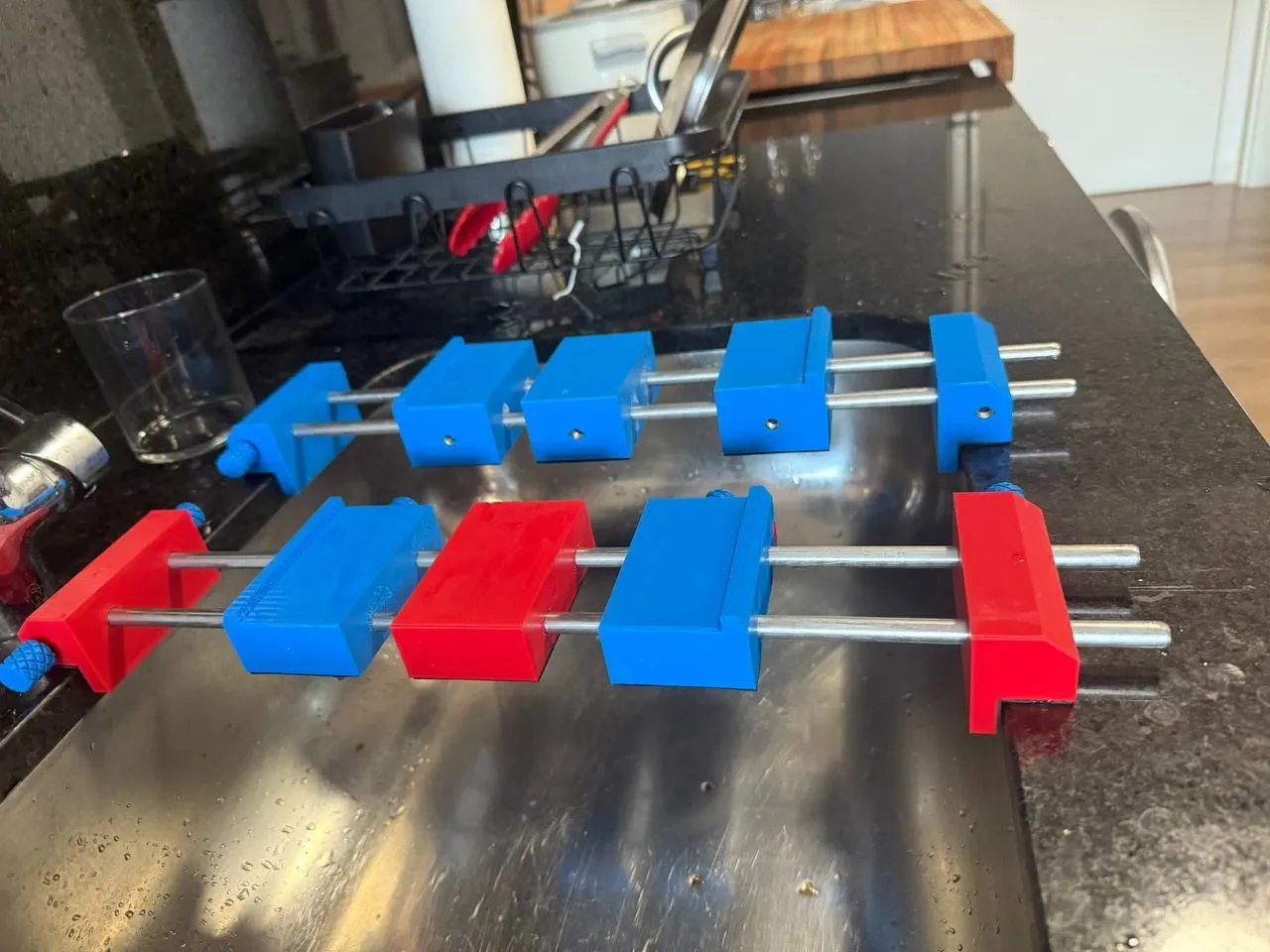

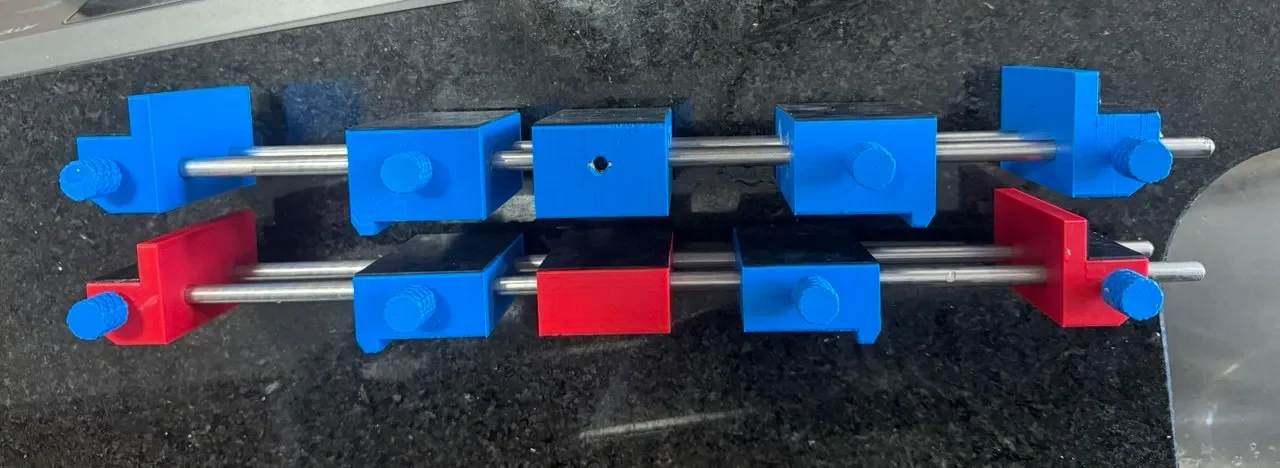

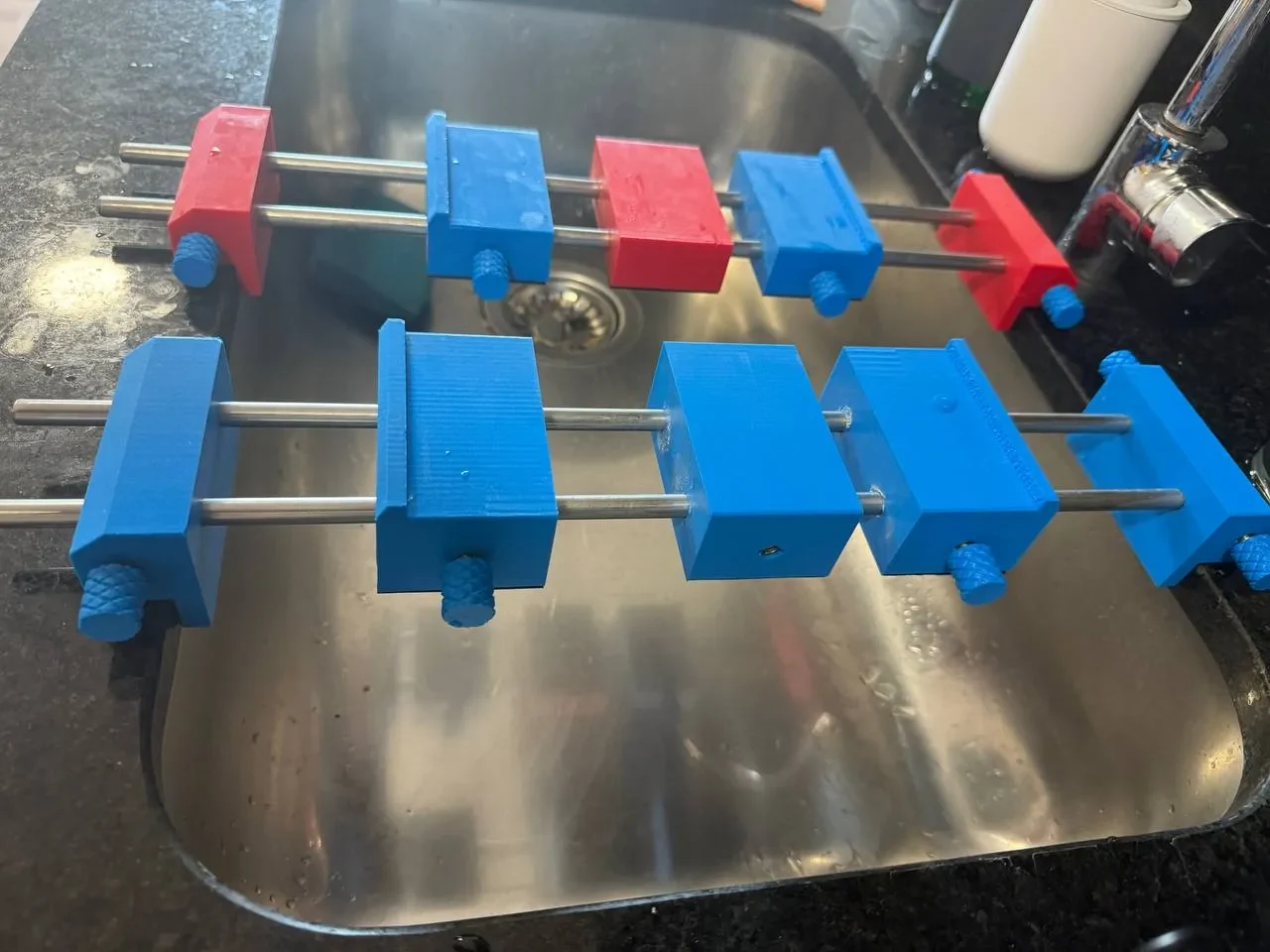

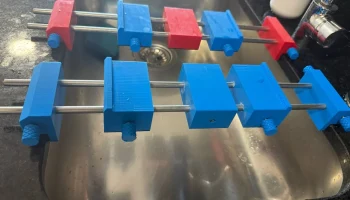

Смажьте линейные стержни маслом и вставьте их в детали. Когда вы это сделаете, вы поймете, что эти Т-образные цилиндры могут мешать вам, поэтому вы можете ударить их и использовать силу тяжести, чтобы убрать их с дороги. Начните с концевой части, через которую не проходят линейные стержни, и закрепите линейные стержни шестигранными болтами. Т-образные цилиндры удерживают линейные стержни, и их основная функ��ия заключается в том, чтобы не поцарапать и не повредить стержни болтами. Если вы напечатали ручки для большого пальца, сейчас самое время использовать их, чтобы было легче все затягивать.

После того, как вы наденете оба стержня на первую концевую часть, вы продолжаете нарезать резьбу в той же процедуре, затягиваете все винтами и все.

Затем вы можете отрегулировать нижнюю часть по своему вкусу.
