Винт для камеры (штатива) 1/4"-20 UNC

Это стандартный винт для камеры, входящий в комплект большинства штативов. Головная пластина с накаткой — настоящее стрессовое испытание для FDM-принтеров. ;)

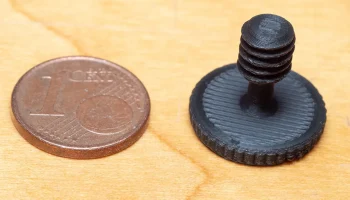

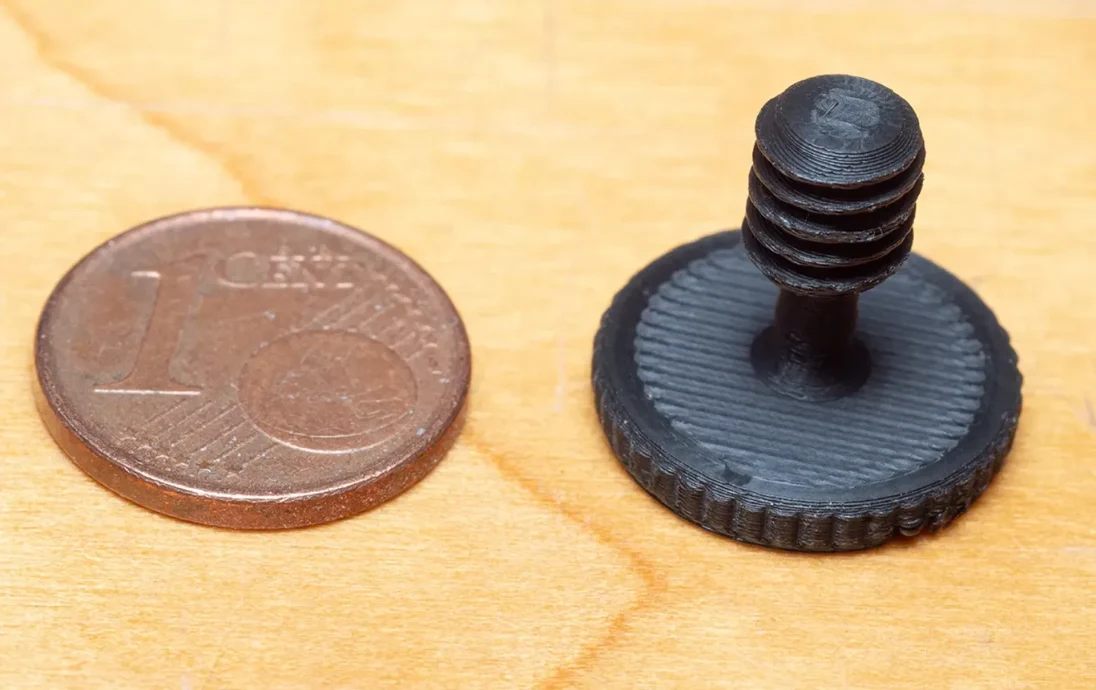

Из-за крошечных размеров я рекомендую печатать его с самым высоким разрешением и минимальной высотой слоя, на которые способен ваш принтер. Деталь на фотографии напечатана толщиной 0,08 мм с использованием сопла диаметром 0,4 мм. И ��ет, вам не нужна никакая поддержка, чтобы распечатать это.
И, кстати: нет, когда речь идет о печати резьбы, более тонкое сопло совершенно не выгодно — лучшее сцепление слоя в этом случае достигается с соплом 0,6 мм, тогда как сопло 0,4 мм обеспечивает лучший компромисс качества резьбы и детализации накатки. Использование сопла диаметром 0,3 мм или тоньше приводит к получению более слабой резьбы, и его следует избегать.

Предупреждение: пластиковый винт не может заменить металлический винт и даже не является его экстренной заменой. Используйте только эту часть
а) для легких камер (например, камер-дронов, экшн-камер)
б) для применений, в которых винт является заранее определенной точкой разрушения (например, установка камеры на дроны, радиоуправляемые модели автомобилей или самолетов) или
в) для приложений, в которых камера больше не перемещается после установки (например, веб-камера или камера принтера).
Если вам не обязательно нужна совместимость с плоской головкой и пластиной с резьбой, обратите внимание на винты для камеры, которые я включил в свой монтажный комплект Runcam 2. У них такая же резьба, но часть без резьбы толще, поэтому они несколько прочнее.

Если вы хотите использовать винт для собственных строительных работ САПР, используйте один из добавленных файлов STEP. Обратите внимание, что существует два разных файла: «Винт камеры 1_4, исходный UNC» имеет исходные размеры резьбы, определенные для UNC ¼-20, а «Винт камеры 1_4 3D-печать» имеет небольшое смещение поверхности резьбы для компенсации эффектов 3D-печати (так же, как STL).
