C-Clamp / G-Clamp 01-04 (умное заполнение, лучший зазор)

Введение

Я создал этот C-образный зажим (или G-образный зажим, если вам нравится его так называть) по трем причинам.

Для моей предстоящей сборки корпуса мне понадобятся зажимы, чтобы скрепить детали.
Чтобы тренировать свои навыки работы с Fusion 360
Я никогда не печатал нитки на своем (новом) 3D-принтере. Так что это был хороший способ проверить, какие угрозы легко вывести на достаточно хорошую работу.

Как обычно, я прикрепил файл Fusion 360, чтобы вам было проще вносить изменения. Также вы найдете заводской файл с настройками от моего Prusa MKS2 и PLA от Das Filament.

На этапе проектирования я использовал https://goo.gl/YcnZ7b для тестирования различных комбинаций резьбы, диаметра, смещения и т. д., чтобы найти хорошую рабочую резьбу, пригодную для печати. Возможно, будет хорошей идеей сначала распечатать это, что��ы проверить, подходит ли эта комбинация и для вашего принтера. Также это может стать хорошей отправной точкой для ваших собственных тестов потоков.

Описание

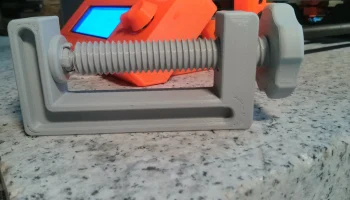

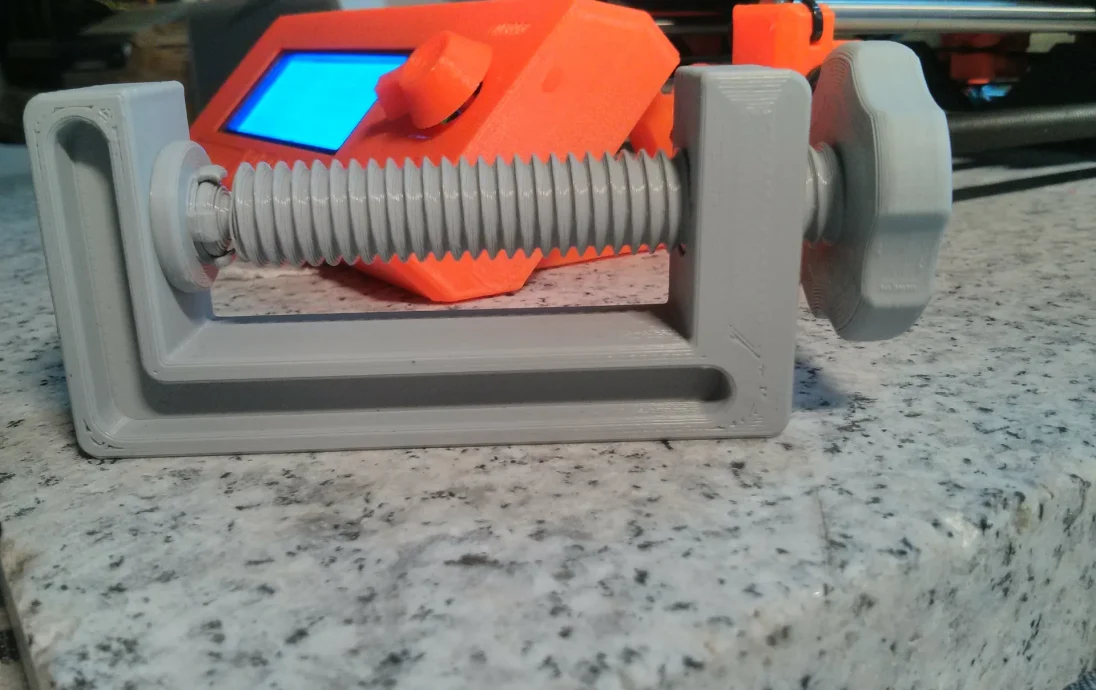

C-образный зажим 01 (красный «C»): без изменений.

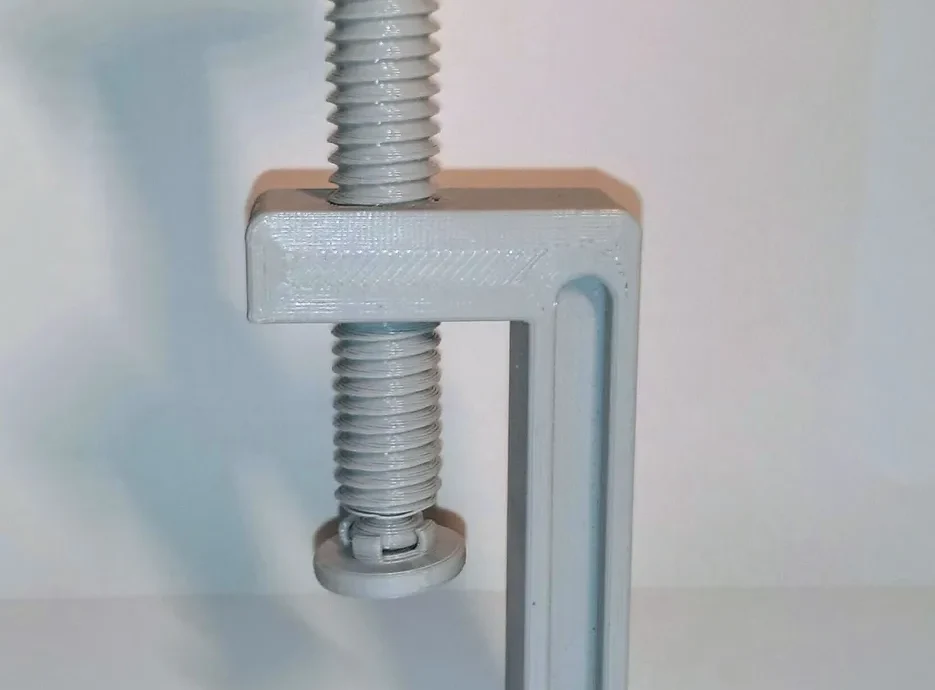

C-Clamp 02 (желтая буква «C»): Как и @waveapps, я не был уверен насчет фиксаторов обуви. Теперь они примерно в 3 раза толще. Я их еще не распечатывал, потому что мой принтер занят, но если пробелы не изменились, все должно работать. @wavapps сообщил о небольшом изгибе нижней части зажима, поэтому я добавил вырез в нижней части буквы «C» на половину глубины исходных вырезов. Сначала я этого не сделал, потому что боялся утончить стены или шурупы, но это может быть хорошим компромиссом.
C-образный зажим 03 (синяя буква «C»): более толстые фиксаторы, как у зажима 02 (но все башмаки взаимозаменяемы) и вырез на всю глубину в нижней части буквы «C». Из-за выреза глубина теперь немного больше.
C-Clamp 04 (прозрачная синяя буква C): C-Clamp 04 основан на C-Clamp 03, но имеет немного больший зазор для резьбы. Я по-прежнему предпочитаю C-Clamp 03, но он может быть более совместим с принтерами разных марок и качества.
Как использовать модификатор/умное заполнение

Это техника, которую CNC Kitchen недавно показала в видео. Все подробности вы можете найти здесь:

Если вы хотите узнать, как использовать этот конкретный модификатор, просто посмотрите это небольшое видео:

История
Обновление 2017/09/04: добавлена ссылка на тест потока (https://goo.gl/YcnZ7b).
Обновление от 09.08.2017: Вы предпочитаете винтовые зажимы? Попробуйте это (https://goo.gl/LvzV1z).
Обновление 2017/08/02: на основе отзывов @wavapps я добавил дополнительные версии C-Clamp.
Обновление от 30 декабря 2022 г.: добавлен модификатор интеллектуального заполнения для C-Clamp 03 и C-Clamp 04. Это позволяет загрузить модификатор, который придает детали дополнительную жесткость, добавляя 100% заполнение к тем областям детали, которые подвергаются наибольшему напряжению под нагрузкой.
Обн��вление от 30 декабря 2022 г.: Добавлен C-образный зажим 04 с немного большим зазором в резьбе. Кроме того, я добавил модификатор для C-Clamp 03 и C-Clamp 04, который можно добавить в слайсер и обеспечить 100% заполнение в областях, где напряжение под нагрузкой велико.

Примечание

Я новичок в 3D-печати, и мне нужно всему научиться. Я считаю, что сделать что-то самостоятельно с самого первого шага сложнее, но, в конце концов, вы добьетесь цели. По этой причине я стараюсь не скачивать много вещей, а создавать их с нуля. Даже если они уже существуют. Делясь этими вещами, я надеюсь получить обратную связь, которая поможет мне улучшить свои навыки. Так что не сердитесь, если я загружу сюда то, что уже существует.

Распечатать инструкции
Категория: Ручные инструменты Настройки печати

Производитель принтера: Prusa

Принтер: Пруса Mk2

Разрешение: 0,2

Заполнение: 30%

Примечания:

Возможно, вам захочется добавить поддержку под вырезами буквы «С», если вы распечатаете ее лежа на кровати.
