Цилиндрический держатель ножа

Я увидел конкурс держателей ножей и решил, что хочу попробовать свои силы в изготовлении чего-нибудь. В настоящее время у меня на кухне есть цилиндрический держатель блока ножей, но один из моих ножей слишком длинный для моего нынешнего держателя блока ножей. Поэтому мне захотелось спроектировать и сделать что-то похожее, но повыше. Так что это было мое вдохновение.

Этот держатель имеет 10 слотов для ножей. 1 слот для пары кухонных ножниц и 1 слот для хонинговальной/заточной стали.

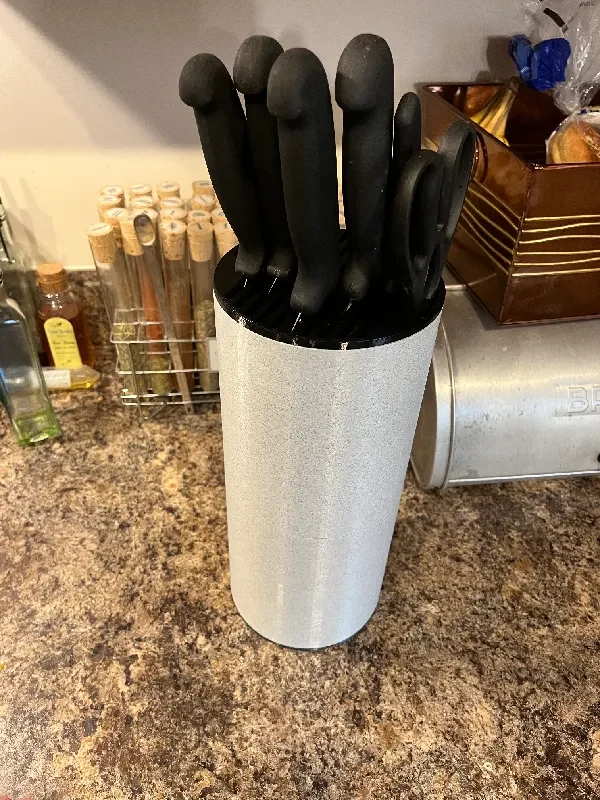

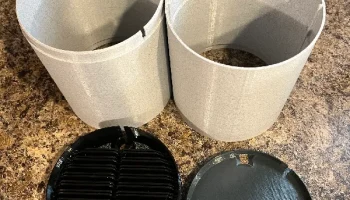

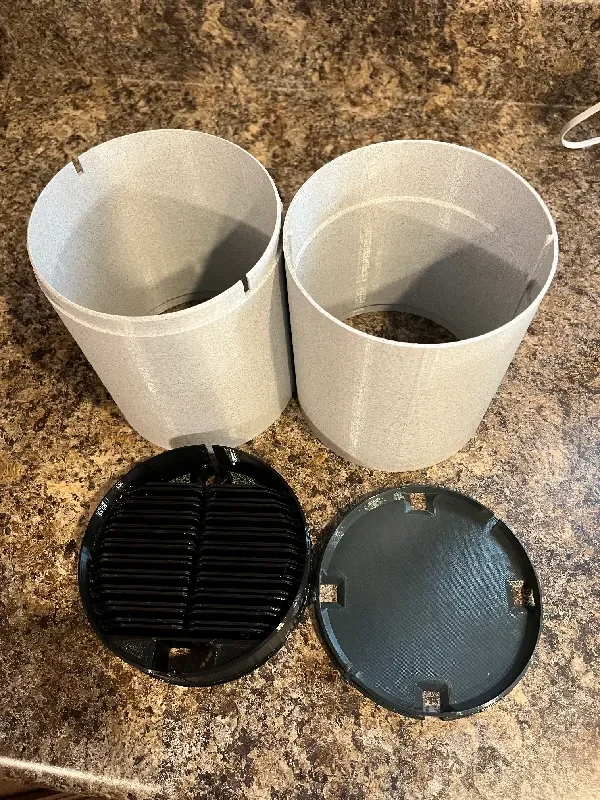

Я разделил модель на 4 части, которые можно распечатать, чтобы ее можно было распечатать на небольших принтерах, таких как Prusa Mini. Но это также облегчает очистку, поскольку нижнюю и верхнюю часть можно снять, а цилиндр можно разделить на 2 части.

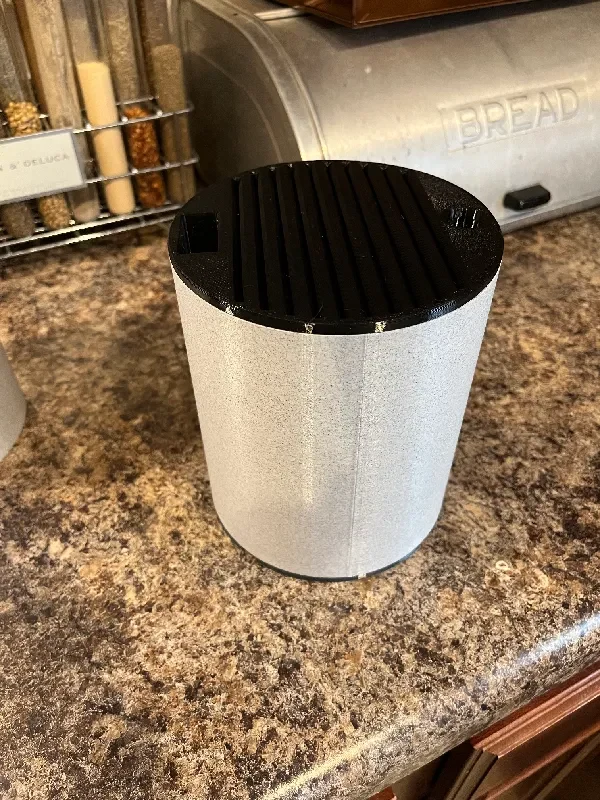

Этот держатель ножей также может быть изготовлен в трех вариантах высоты. 160 мм, 270 мм и 320 мм. Оригинальная конструкция составляла 320 мм. Но я заметил, что он был немного выше, чем я думал. Поэтому я сделал новую дополнительную копию для секции нижней середины, чтобы создать размер 270 мм. Размер 160 мм стал счастливой случайностью, поскольку верхняя средняя секция позволяет прикрепить как верхнюю, так и нижнюю секции.

Список запчастей:

Нижняя часть
Верхняя часть: слоты 1,2 мм, слоты 1,5 мм и слоты от 1,2 мм до 2,1 мм (нужна только одна версия. Просто разные размеры слотов)
Размер верхней части Тестовая часть такая же, как и версия размером от 1,2 до 2,1 мм, за исключением того, что она печатает только высотой 7,5 мм.
Нижняя средняя секция 110 мм/160 мм (требуется только одна в зависимости от желаемой высоты)
Верхняя средняя секция

Печать:
Сопло: 0,6 мм (я использовал сопло 0,6 мм, чтобы значительно сократить время печати).

Высота слоя: 0,3 мм

Принтер: Prusa MINI+ с обновлением Revo Micro.

Тип нити: я напечатал нижнюю и верхнюю часть из PETG, а среднюю часть из PLA.

Заполнение: 15 % (обычно я бы использовал только 20 %, но хотел сэкономить время).

Слои по периметру: я оставил значение по умолчанию — 2, чтобы сократить время печати.

ПЕЧАТЬ ПРИМЕЧАНИЙ:

Файлы STL уже ориентированы так, как я их распечатал на своем Prusa MINI.
Я обнаружил, что мне не нужны поля. Но если у вас есть проблемы с адгезией, смело используйте Brim.
Единственной частью, которая может потребовать опор, может быть нижняя часть. Но если ваш принтер хорошо справляется с Bridging, вам не нужна поддержка.

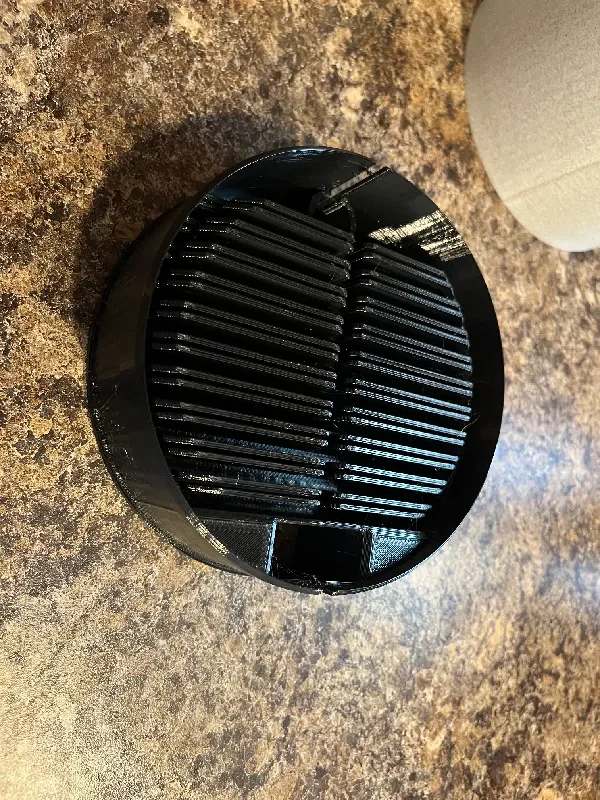

ВНИМАНИЕ: РАЗМЕРЫ РАЗМЕРОВ в верхних секциях. Я использовал версию 1,2 мм. Слоты немного прогибаются из-за PETG, который я напечатал. Это обеспечивает приличный захват, сохраняя при этом возможность вытаскивать ножи при использовании любого другого слота. Толщина ножей может быть разной, поэтому я создал еще пару версий. Версия 1,5 мм и версия с размером от 1,2 мм до 2,1 мм. Я бы посоветовал распечатать мою тестовую версию детали, чтобы проверить, нужно ли вам изменить верхнюю часть, чтобы увеличить или уменьшить зазор для ваших ножей. Вы не хотите, чтобы прорези были слишком узкими.

Инструкции по сборке детали:

Я спроектировал детали так, чтобы они соединялись друг с другом без каких-либо гаек и болтов. Я добавил к своим деталям блок и прорезь, чтобы предотвратить вращение деталей после сборки. Расчетный допуск составляет 0,1 мм. В моих первых прототипах я обнаружил люфт в 0,2 мм. Если вы обнаружите, что допуски слишком малы, я предоставил файл Fusion360 для внесения изменений.

Дополнительные примечания: Этот держатель можно собрать на трех разных высотах. Версия 320 мм, 270 мм и 160 мм. Пожалуйста, выберите высоту и ознакомьтесь с соответствующими инструкциями по сборке ниже.

Инструкции для держателя 320 мм:

Распечатайте следующие части:
Нижняя часть
Верхняя часть
Верхняя средняя секция
Нижняя средняя секция 160 мм

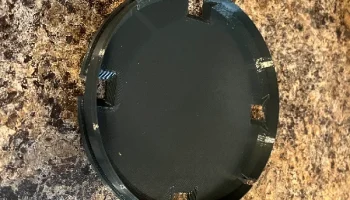

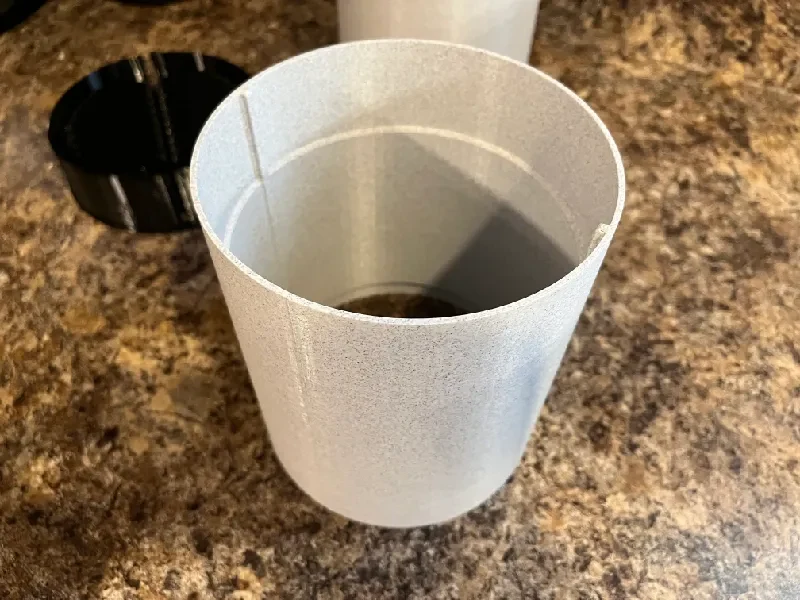

Возьмите нижнюю часть и нижнюю среднюю часть. Совместите канавки нижней части с нижней средней частью. Затем соедините две части вместе. Это будет довольно уютно.

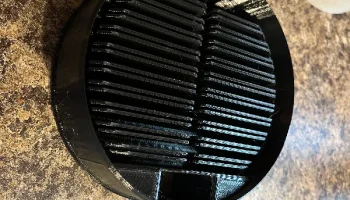

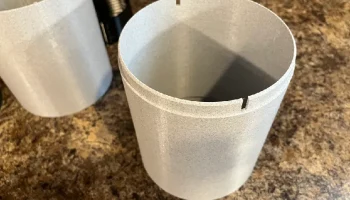

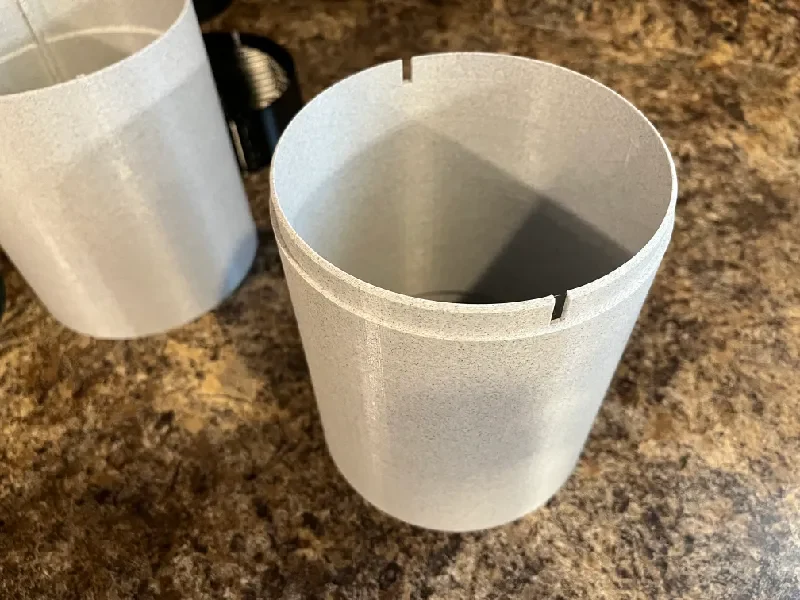

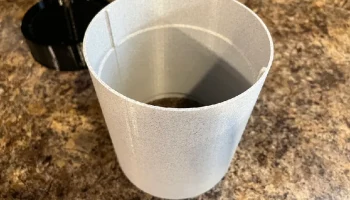

Возьмите верхнюю среднюю часть. Совместите кана��ки нижней средней секции с верхней средней секцией. Затем соедините две части вместе. Опять же, здесь будет довольно уютно.

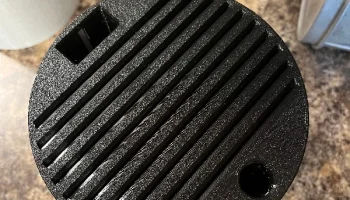

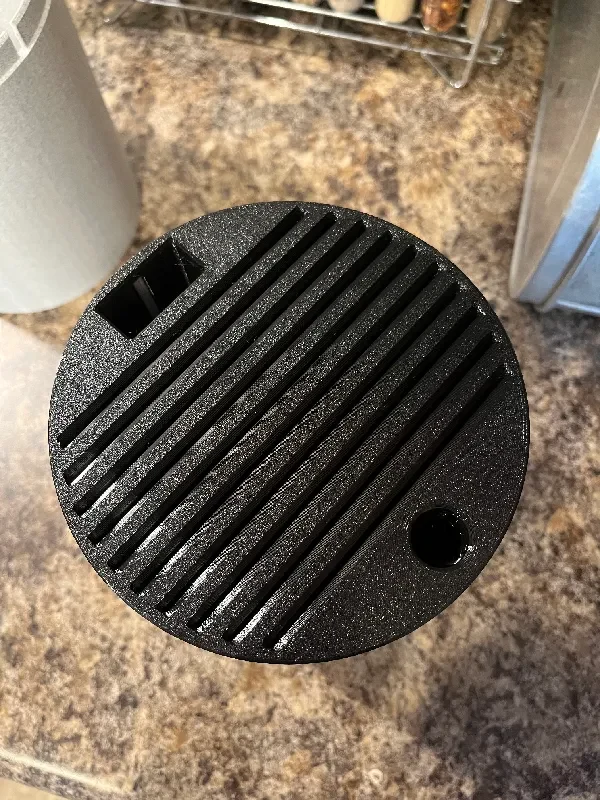

Возьмите верхнюю часть. Совместите канавки верхней части с верхней средней частью. Затем соедините две части вместе. Это будет довольно уютно.

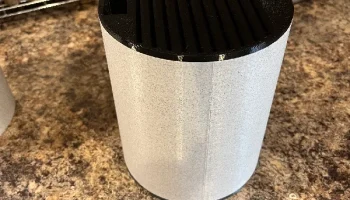

Сборка завершена!

Инструкции для держателя 270 мм:

Распечатайте следующие части:
Нижняя часть
Верхний раздел
