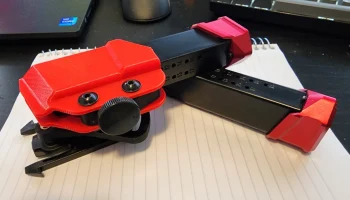

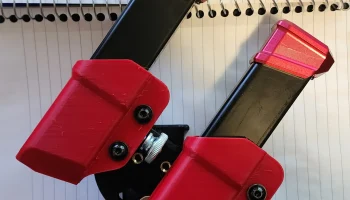

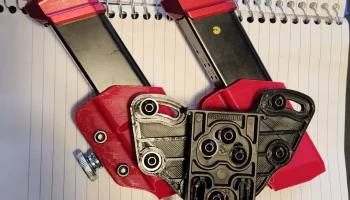

Подсумок для магазинов Double Stack Race Mag подходит для Gl

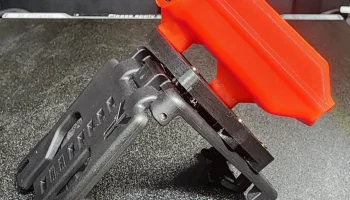

Двойной подсумок для магазинов для заряжания левой рукой. Он предназначен для работы с системами крепления ELS, а теперь и с Tek-Lok.
Если у вас есть пистолет, для которого у меня нет сумки, просто измерьте магазин штангенциркулем (ДхШ в трех разных местах) и сообщите мне размеры и модель скамьи, для которой он предназначен. Я опубликую STL для него, как только смогу.
Особенности
Угол наклона регулируется от 0 до 70°.

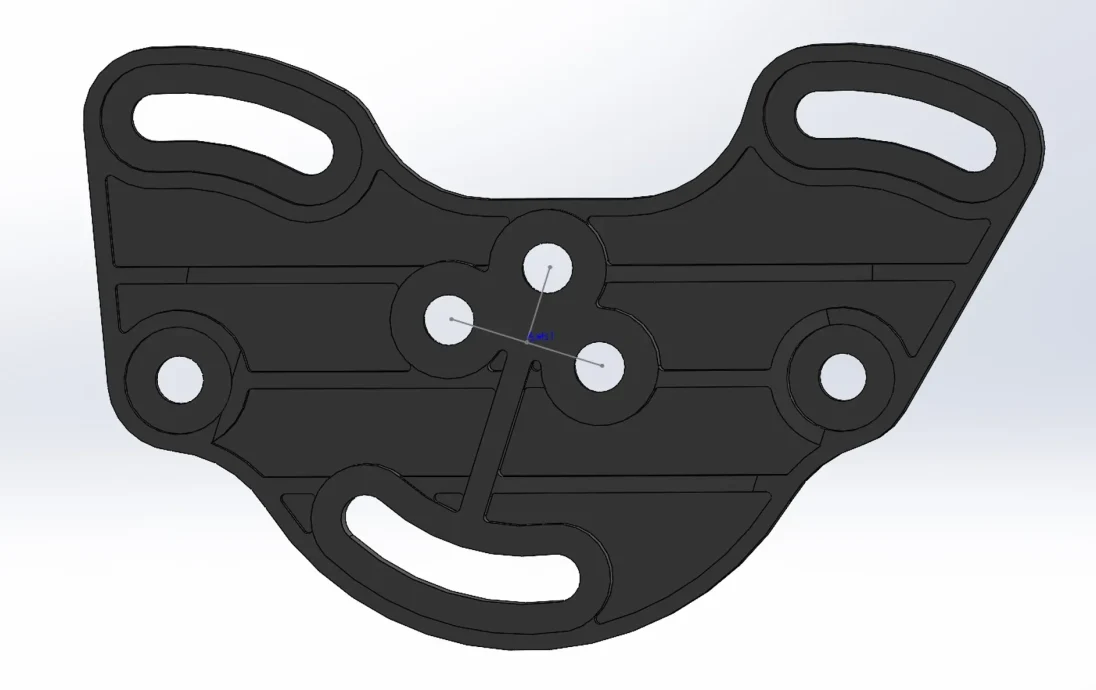

Чтобы отрегулировать наклон, не обязательно разбирать его. Ослабьте дуговой винт и поворотный винт (поворотный винт находится за монтажным отверстием, показанным серебристым цветом, доступ к нему осуществляется через монтажное отверстие), установите его в нужное место и снова затяните.

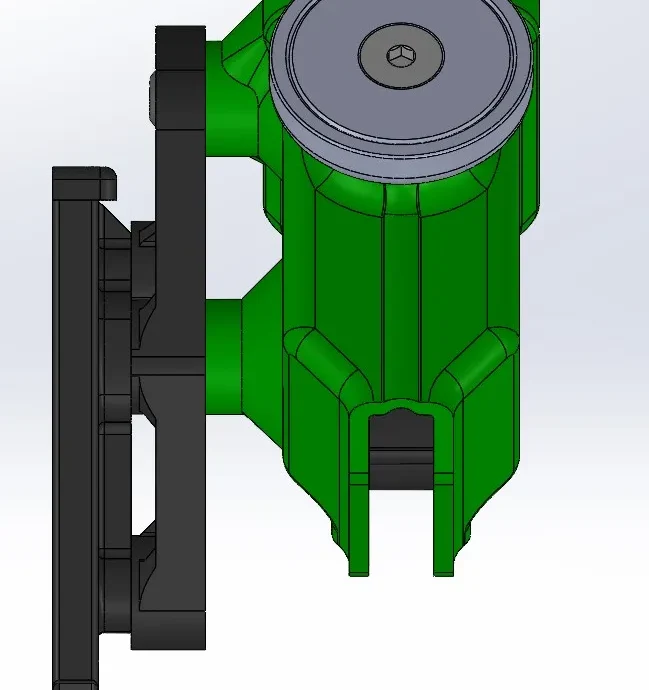

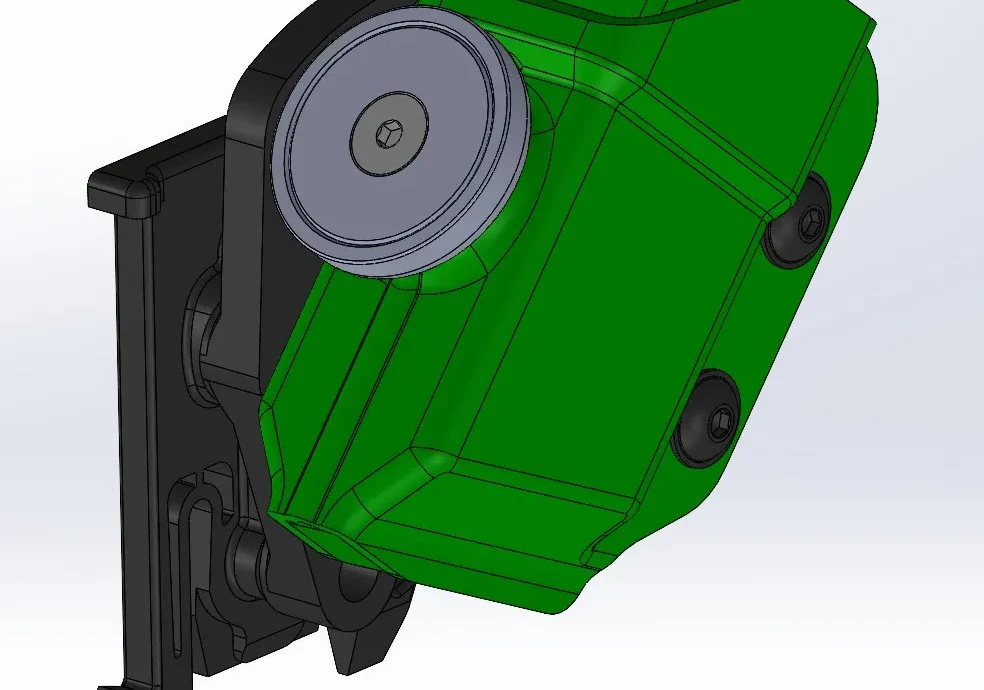

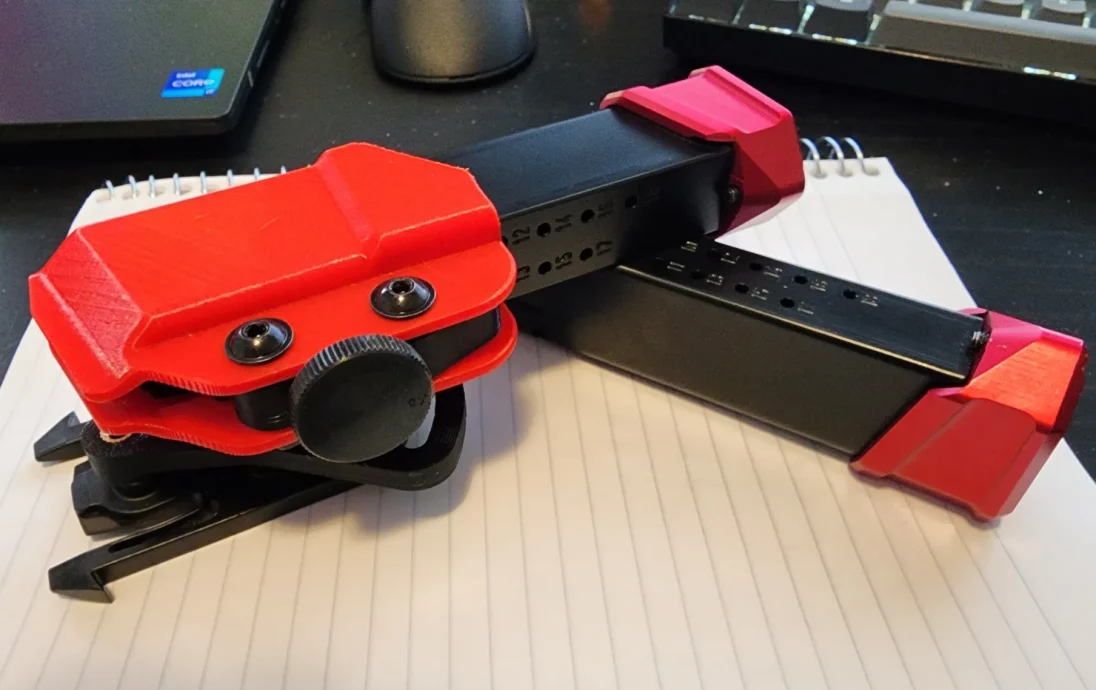

Ретенция регулируется винтом М6, который вмонтирован в MRD.
Если вам нужна правая загрузка, просто отразите угловую пластину и чехол для магнитов в слайсере.
Пакет с принтом перевернутый под углом с опорами
Я печатаю с соплом 0,6, высотой слоя 0,24, количеством стенок 6, верхами и низами 5, заполнение треугольником 50% для всех деталей.

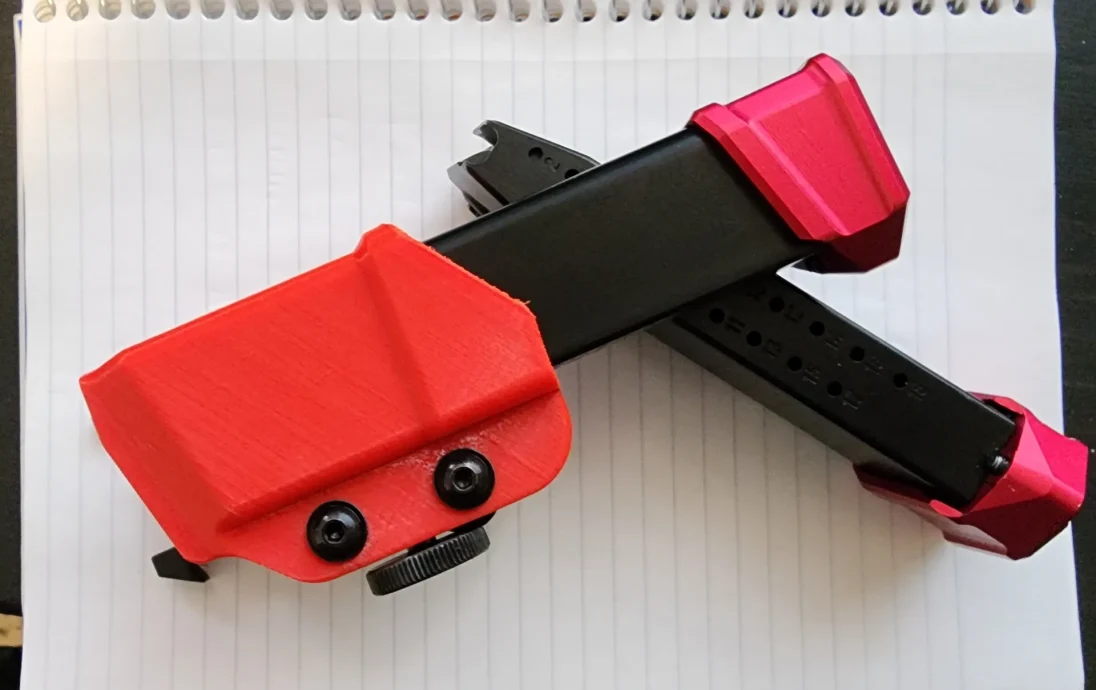

Я печатаю все свои детали в PolyMaker PETG (некоторые прототипы на фотографиях были напечатаны из PLA, MRD и угловая пластина изготовлены из PETG и работают очень хорошо. Я еще не использовал печатный ELS, я моделировал только для проектирования сборки.
Спецификация — подсумок для одного магазина
(по 1 штуке) печатные детали — чехол для магнитов, MRD, угловая пластина ELS или Tek-Lok.
(5) Низкопрофильные винты M5 x 12.
Я использовал их для крепления ELS.
Болты с фланцевой головкой и внутренним шестигранником M5-0,8 x 12 мм, шестигранная головка, черный оксид нержавеющей стали 304, количество 50 шт.: Amazon.com: Industrial & Scientific
Фланцевые пуговичные головки будут слишком большими для цековки Tek-Lok, вы можете использовать обычные пуговичные головки, но если вам нужна посадка заподлицо, я нашел эти
M5 x 12 (25 шт. в упаковке) Винты с плоской головкой и шестигранной головкой, нержавеющая сталь 304 18-11, шестигранный привод, полированная отделка, полностью машинная резьба: Amazon.com: Industrial & Scientific
(5) M5 x 5,8 x 7,1 Термофиксационная вставка с вводом
50 шт. латунные гайки для 3D-печати, M5x5,8x7,1 мм, резьбовая вставка M5, латунные гайки с накаткой Гайка с накаткой для термозакрепления с внутренней резьбой для деталей 3D-печати Loptop Automotive Пластиковый корпус: Amazon.com: Industrial & Scientific
(2) Винты с фланцевой полукруглой головкой M5 x 20
Винты M5 x 20 мм с полукруглой головкой и головкой под торцевой ключ, черная оксидная пленка, полная резьба, шестигранник с торцовым кл��чом, нержавеющая сталь 304, 100 шт.: Amazon.com: Industrial & Scientific
(2) Гайки M5. У меня был набор в ассортименте, я уверен, что вы также можете приобрести их на Amazon. Ферменные гайки или чикагские гайки выглядели бы лучше, но меня не беспокоит то, где находятся гайки, это обычные шестигранные гайки.
(1) Винт M6 x 16 (или обычный винт)
DIN 653 Стальные винты с накатанной головкой и плоской накатанной головкой, черненая отделка | Стандартные детали JW Winco
О термофиксирующих вставках. Я использую термонаборы только с вводом, и для этого вам нужно вставить их с задней стороны детали. Вы не можете получить доступ к задней части отверстий в чехле для магнитов с помощью паяльника, поэтому я сделал отверстия «немного более чем плотными» с натягом и поставил ступеньку на конце отверстия. Поэтому вам нужно будет использовать острогубцы и вставить вводной конец термонабора в отверстие ВНУТРИ мешка с магнитами, затем надеть шайбу и винт М5 снаружи и начать проворачивать его до тех пор, пока конец термонабора не очистится от всего, что находится внутри. Это не занимает много времени и, что удивительно, они ОЧЕНЬ хорошо держатся. Подсумок для магнитов на фото был прототипом, поэтому там есть третье отверстие.

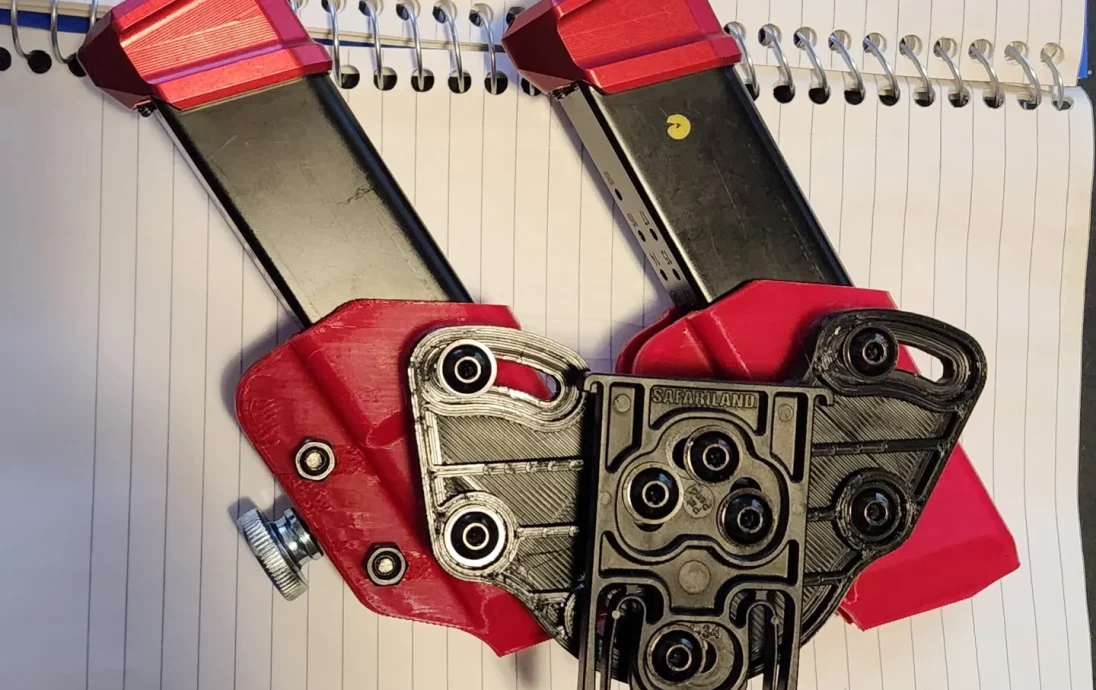

Спецификация — двойной подсумок для магазинов ELS
(2) Подсумок для магазинов, (2) MRD, (1) Пластина ETCropDuster
(7) Винты с фланцевой полукруглой головкой M5 x 12
Болты с фланцевой головкой и внутренним шестигранником M5-0,8 x 12 мм, шестигранная головка, черный оксид нержавеющей стали 304, количество 50 шт.: Amazon.com: Industrial & Scientific
(7) M5 x 7 x 8 или M5 x 5,8 x 7,1 Термофиксационная вставка с вводом
50 шт. латунные гайки для 3D-печати, M5x5,8x7,1 мм, резьбовая вставка M5, латунные гайки с накаткой Гайка с накаткой для термозакрепления с внутренней резьбой для деталей 3D-печати Loptop Automotive Пластиковый корпус: Amazon.c
