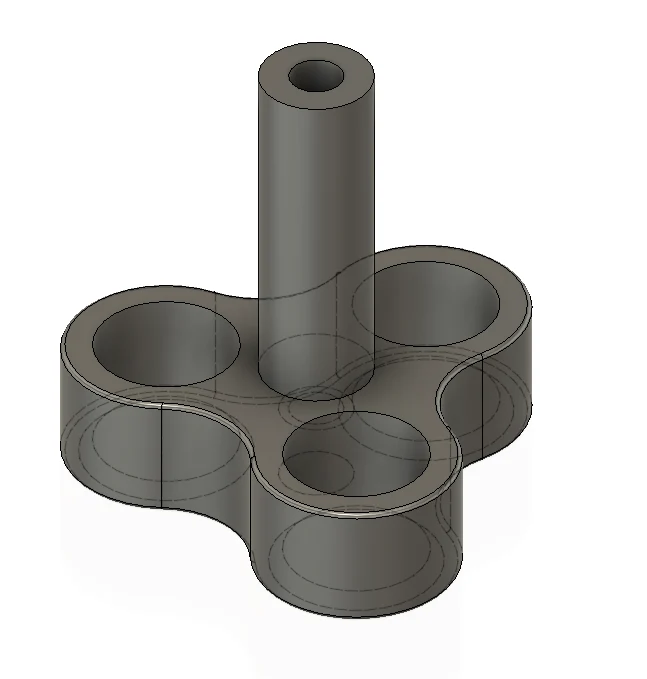

Замена рукоятки вентилятора FaanTastic RV
Я построил это, чтобы заменить сломанную рукоятку на старой модели, ручное вентиляционное отверстие на крыше и вентилятор Faantastic (торговая марка) RV. Оригинальная ручка с тех пор была модернизирована на более новых моделях, но, вероятно, она подойдет и к ним. Пожалуйста, дайте мне знать, как это работает на новом устройстве!
Оригинал у меня был довольно маленьким и немного слабым, что привело к его разрушению, и при создании замены мне хотелось чего-то большего, и это помогло бы мне опустить крышку вентиляционного отверстия в случае ужасного ливня.
Печать примечаний:
Я напечатал свой с помощью Monoprice PLA+, который был потрясающим, когда его еще производили, и у меня никогда не было проблем с тем, чтобы он сломался или расплавился в летнюю жару. Если хотите, вы можете попробовать более прочную нить, но мне очень повезло с PLA+ в автомобильной промышленности.
Ориентация печати такая же, как и окончательная ориентация монтажа (большая, плоской стороной вниз), хотя при этом линии слоя размещаются в такой ориентации, которая может привести к сдвигу детали, если вы будете с ней очень грубо.
Никаких опор не требуется
Я напечатал свой оригинал с заполнением 15-25%, НО он казался немного гибким, когда я поворачивал вентиляционное отверстие вверх и вниз. Я бы порекомендовал более тяжелое заполнение, например, 60-75%, чтобы обеспечить больше материала внутри детали.
Никакие поля не требуются, если вы не используете какой-либо другой материал, вызывающий проблемы.
Примечания по качеству:
Эта деталь печатается довольно быстро, поэтому нет необходимости взрывать ее на скорости 200 миль в час. Более низкая скорость обеспечит лучшее качество печати на новом принтере.
Примечания по установке:
Крепится с помощью оригинального винта.
Отверстие в верхней части этой ручки сделано круглым, однако стойка, на которой она крепится, имеет плоское место, предназначенное для предотвращения вращения ручки. Я сделал это, когда впервые начал заниматься 3D-моделированием, и у меня не было навыков, чтобы добиться точного соответствия. Обходной путь заключа��ся в том, чтобы нагреть ТОЛЬКО этот верхний конец в кастрюле с горячей / кипяченой водой, а затем прижать его к шатуну, чтобы он плотно прилегал. Это хорошо работало для меня в течение многих лет, так что и вам тоже подойдет! :)
Примечание по использованию:
Первоначально я планировал, чтобы его можно было поворачивать вверх и вниз, вставив один палец в одно из отверстий на ручке. На практике я обнаружил, что сопротивление веса вентиляционной крышки приводит к тому, что деталь слишком сильно изгибается и раскачивается, поэтому я обычно поворачивал эту рукоятку снаружи всеми пятью пальцами, чтобы поднять ее, и оставлял отверстия для пальцев для быстрого опускания вентиляционного отверстия, и это работало как шарм.
Кроме того, он был разработан для вентилятора марки FaanTastic, но он должен работать с любым другим типом вентиляционного отверстия на колесах с утопленной рукояткой диаметром 6 мм (около 6 мм). Файлы Fusion 360 и STL включены, поэтому не стесняйтесь изменять их в своих целях.
Примечание дизайнера:
Удачной печати! Если у вас возникли проблемы, предложения или отзывы, пожалуйста, пришлите мне сообщение. Мне бы очень хотелось знать, распечатаете ли вы это, и работает ли оно на любых других вентиляционных отверстиях и / или на более новых моделях FaanTastic, поэтому, пожалуйста, дайте мне знать, если вы его распечатаете, и для чего вы его использовали!
