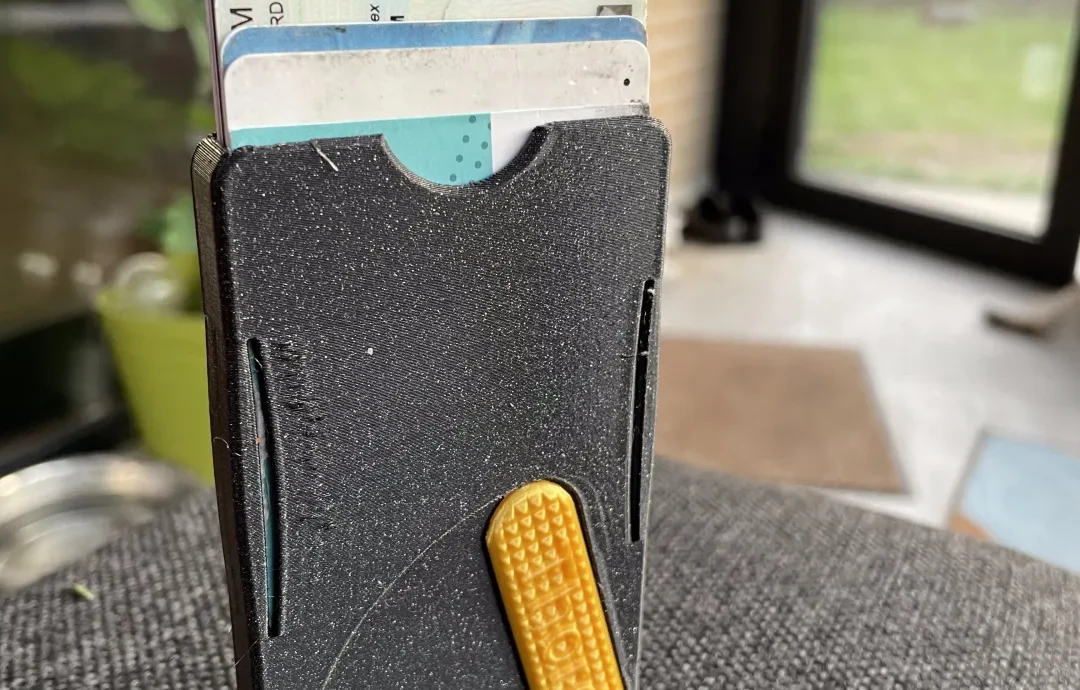

Тонкий кошелек для карт (8 карт, многоцветный, с Airtag)

После печати удивительного дизайна кошелька для карточек Cascade (Print-in-place) от Hugo и ремикса из нескольких частей (Assemble after Print — Cascade Card Wallet Remix) от 815 Design, я захотел присоединиться и создать дизайн для 8 карт.

Поскольку мне не нравился оригинальный механизм печати на месте (слишком грубый в повседневном использовании для меня, как упоминалось и в 815 Design), и я хотел бы добавить немного цвета в свой кошелек, я основал свой дизайн на дизайне 815 Design.

Теперь вы можете получит�� преимущества более прочного и долговечного PETG для корпуса, а также более плавную механику и больше цветов снаружи с PLA, имея при этом до 8 карт внутри!

Обновление 19 мая 2023 г.

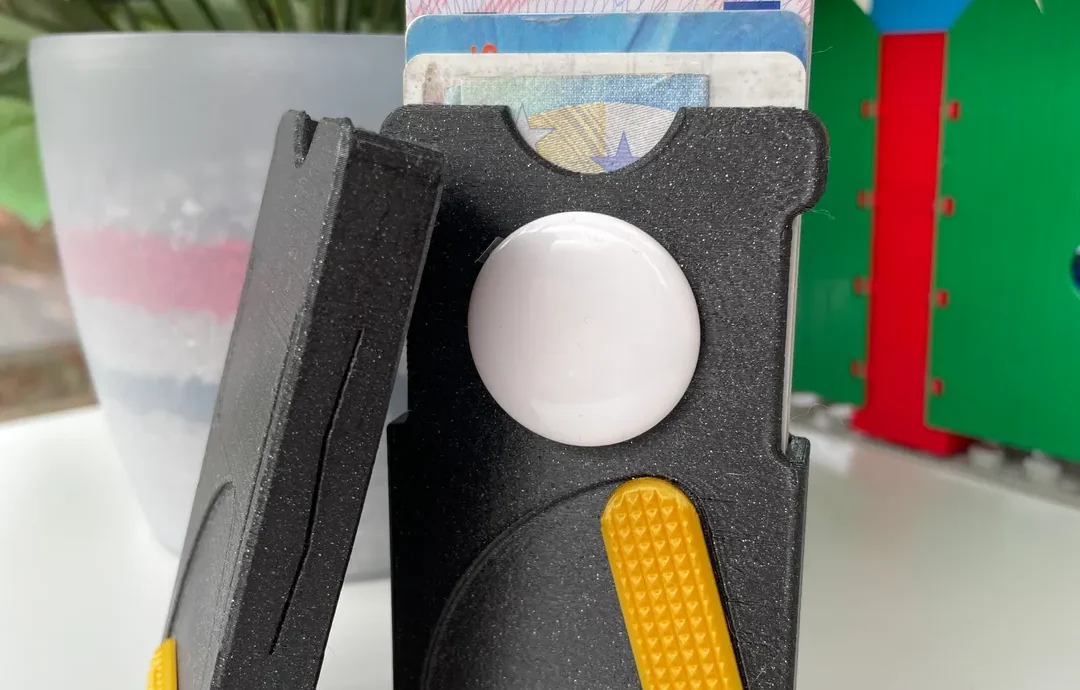

Добавлена новая модель, сочетающая в себе держатель AirTag и зажим.

Обновление 27 января 2023 г.

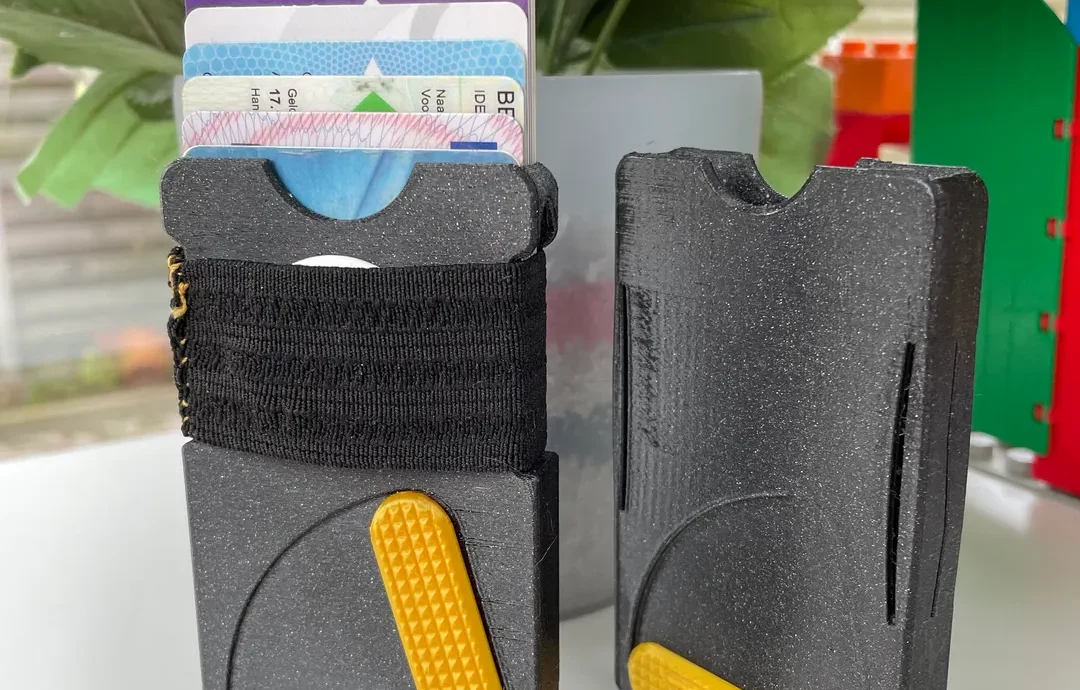

После нескольких месяцев использования оригинального дизайна я создал несколько дополнительных моделей, которые могут вам понравиться. Все они имеют более жесткие допуски для карт, поэтому не имеют тенденции выскальзывать, если кошелек перевернут.

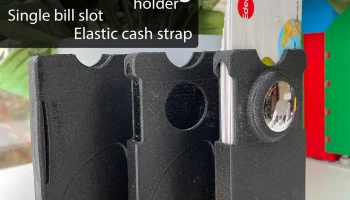

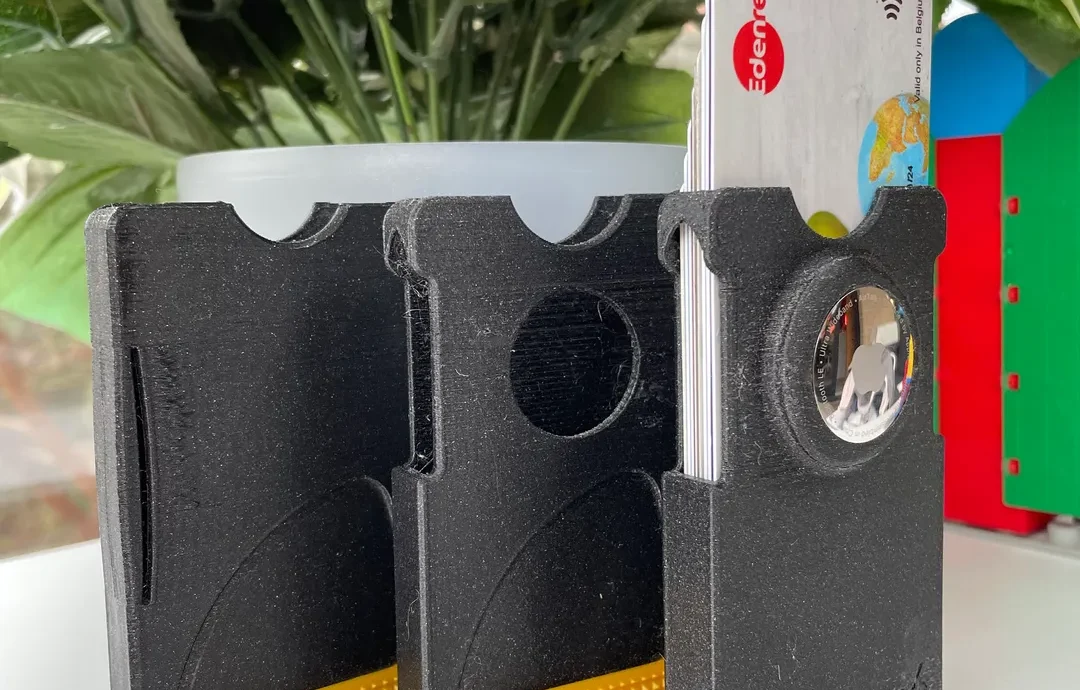

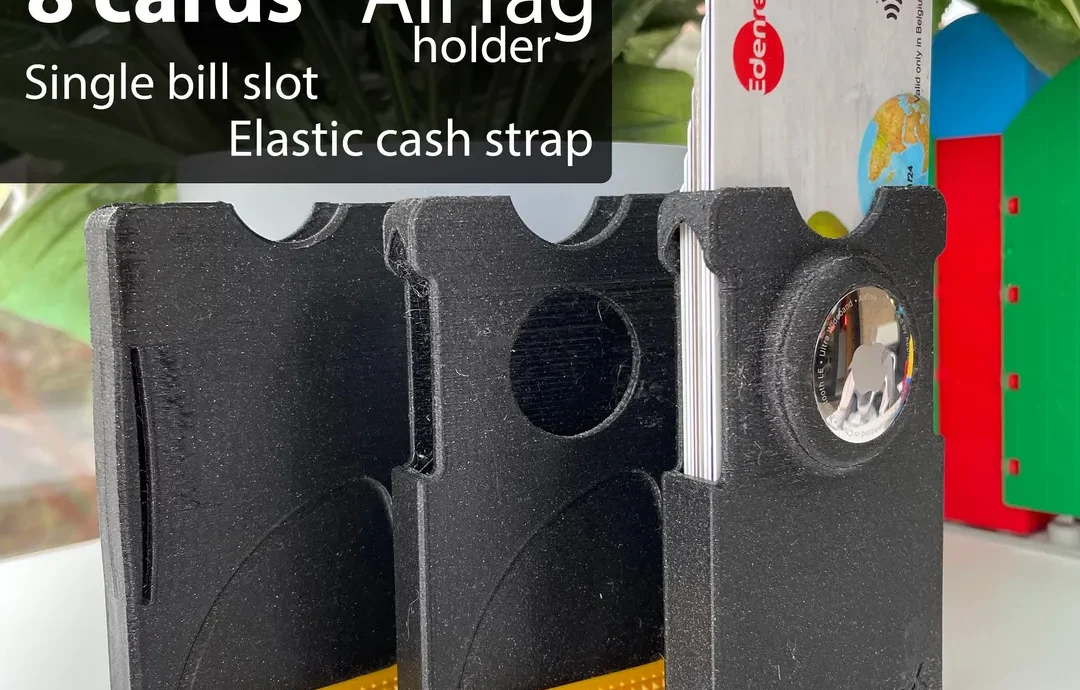

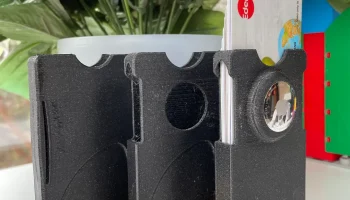

Тонкая модель.

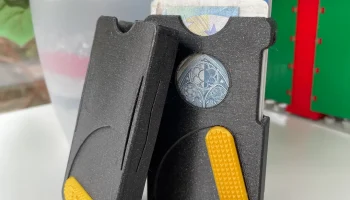

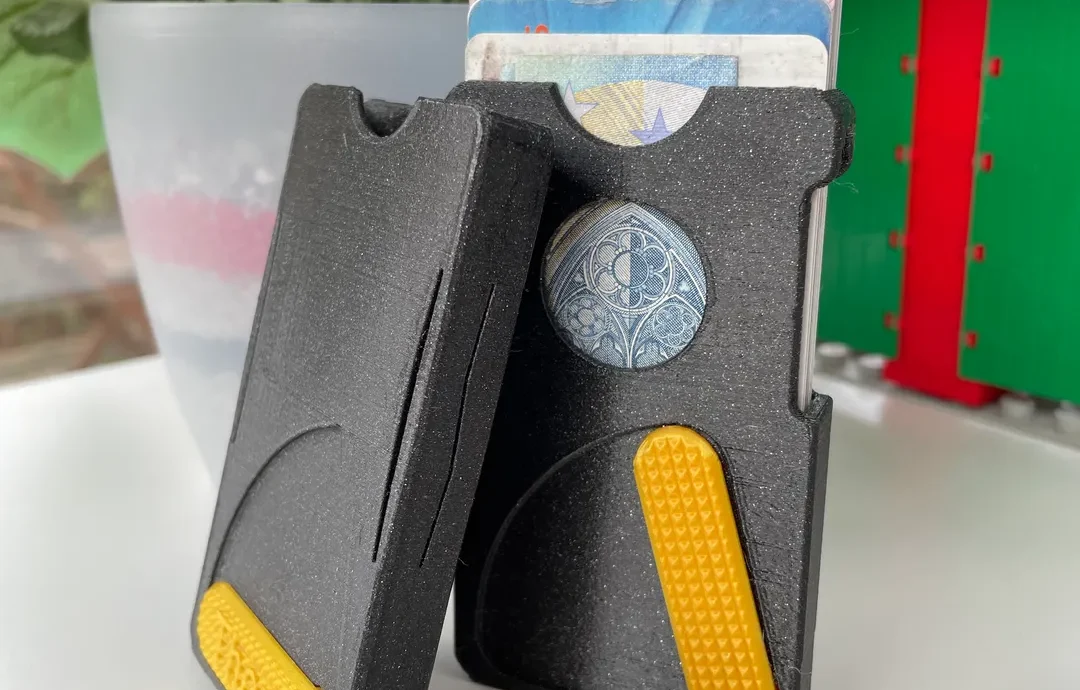

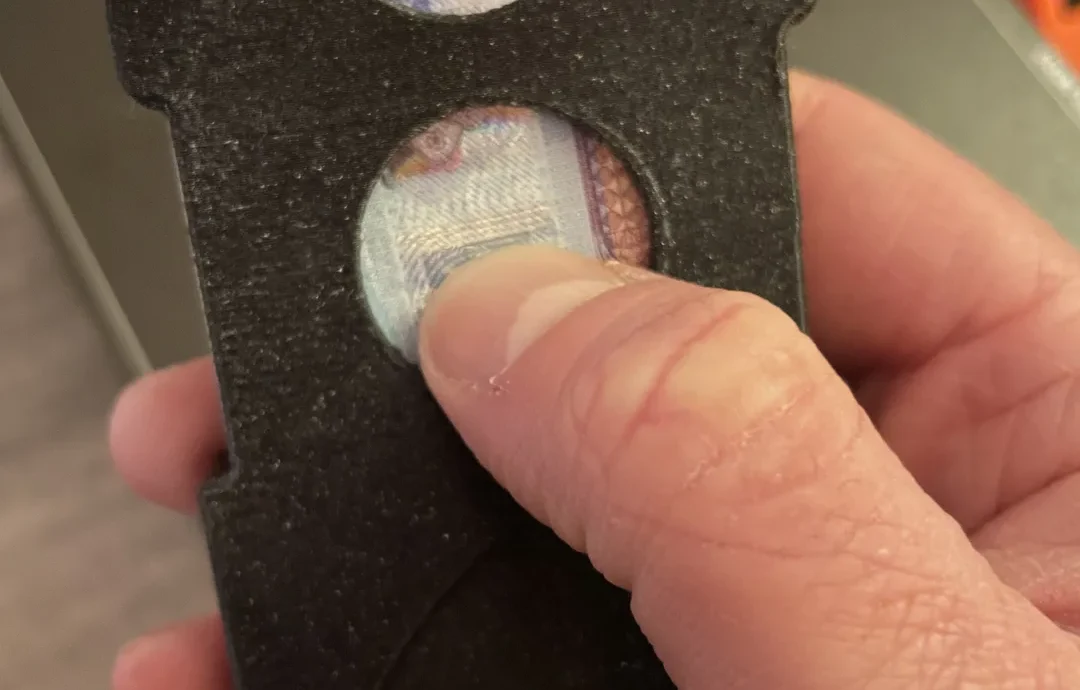

Тонкая модель с отверстием для большого пальца с одной купюрой (которое также позволяет прикрепить AirTag!).

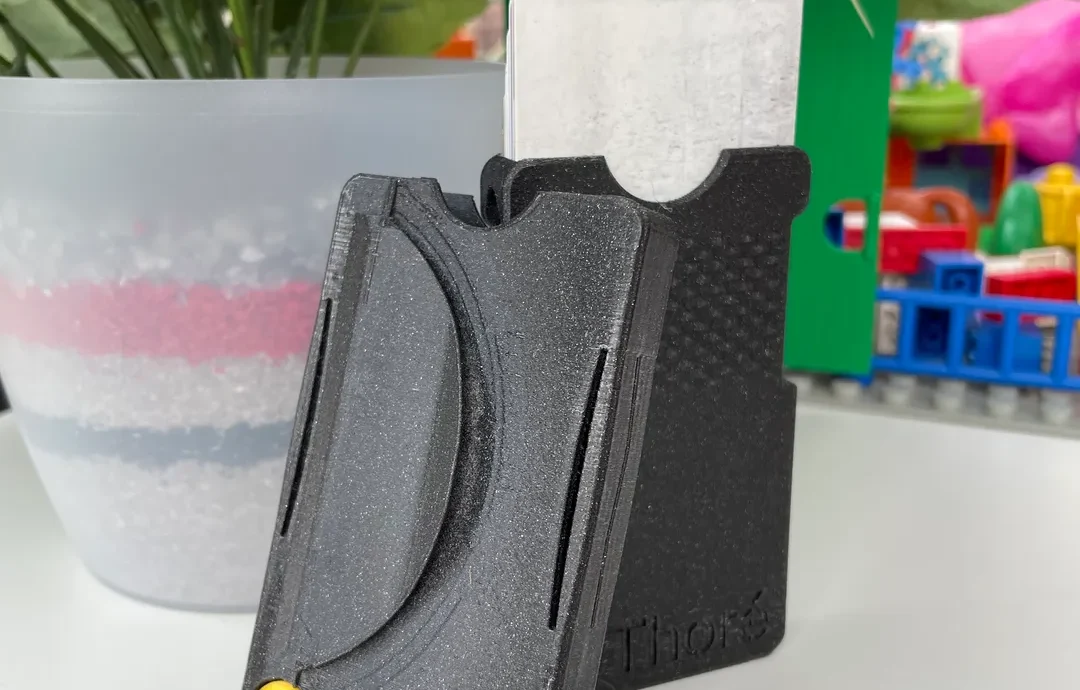

Тонкая модель со специальным держателем AirTag (спереди).
Тонкая модель со специальным держателем AirTag (сзади) и отверстием для большого пальца с одной купюрой.

файлы G-кода

Внимание: я добавил файлы GCODE только для индикации (время, вес). Я рекомендую вам нарезать нарезку самостоятельно, чтобы она была оптимальной для вашей машины и нити!

Картинки

Небольшое примечание по поводу изображений: некоторые части изображений я персонализировал для собственного использования. В��е добавленные сюда части являются простыми, без текста.

Печать тела

Тело лучше всего печатать стоя.
Я бы порекомендовал PETG из-за долговечности. Он будет работать с PLA, но тогда мои карты будут легче выдвигаться.
Никакие опоры не нужны.
Тем не менее, я рекомендую использовать кисть, чтобы вручную добавить опоры в нижних углах (см. скриншот ниже). На моем Prusa Mini свес немного завышен для (на мой взгляд) правильного результата.
2 периметра работают нормально.
Сопло 0,4 мм, высота слоя 0,2 мм, гироидное заполнение 10-15 %.
Рекомендуется использовать поля, поскольку занимаемая площадь довольно мала по сравнению с высотой.

Распечатываем остальное

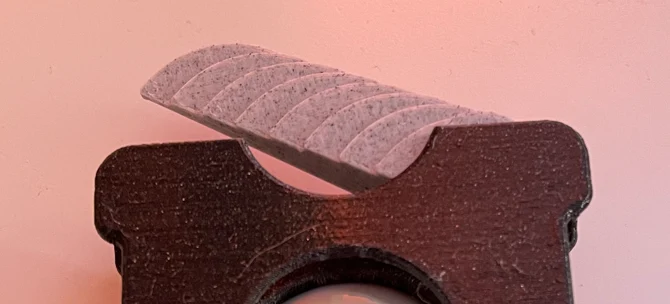

Ры��аг я разместил горизонтально для оптимальных прочностных характеристик и использовал 3 периметра.
Другие части используют 2 периметра.
На лицевой стороне крышки можно напечатать изображение, но из-за наклона поверхность моего Prusa mini становится некачественной. Поэтому я печатаю его лицевой стороной вверх и с очень плотной опорой внутри.
Сопло 0,4 мм, высота слоя 0,15 мм, гироидное заполнение 10-15 %.
Используйте поля, если это не гладкая/липкая тарелка.
Примечание: рычаг может быть очень плотно прилегает к вентилятору. Рассмотрите возможность печати части рычага в масштабе 99%.

Сборка

Самое интересное — собрать все.

Положите корпус на заднюю сторону так, чтобы выемка рычага была обращена вверх.
Вставьте внутренн��й вентилятор внутрь. Убедитесь, что деталь рычага находится на правильной стороне. Полностью плоская сторона должна входить первой, чтобы закругленные части были обращены к картам (которые скоро окажутся там).

Совместите крест вентилятора с отверстием в корпусе. Для этого я использовал небольшую отвертку.
Нажмите на рычаг через внутренний вентилятор. Он будет очень плотно прилегать, поэтому клей не понадобится! Используйте шлифовальную бумагу или ножницы, если они слишком тугие. Альтернативно напечатайте рычаг на уровне 99%.
Разверните корпус и наденьте крышку. Я использовал там немного клея ПВХ, чтобы убедиться, что он не отсоединится в ближайшее время.
Только для тонкой модели со специальным держателем AirTag:
Используйте шлифовальную бумагу, чтобы сгладить внутреннюю поверхность держателя AirTag. Допуски довольно малы, поэтому устройство плотно прилегает.
Проверьте зажимы с обеих сторон держателя. Они должны быть немного утоплены. При необходимости используйте нож/резак для очистки.

Правильно расположите AirTag и логотип бренда Apple. В противном случае это будет вам мешать! (или это только я?!)
Совет: положите AirTag на одну из своих карт, чтобы расположить ее. Сработало лучше, чем мои пальцы в бумажнике.
Бирка должна находиться на одном уровне с внешней стороной и защелкнуться на месте.
При печати из PLA у меня все работало каждый раз, но с PE
