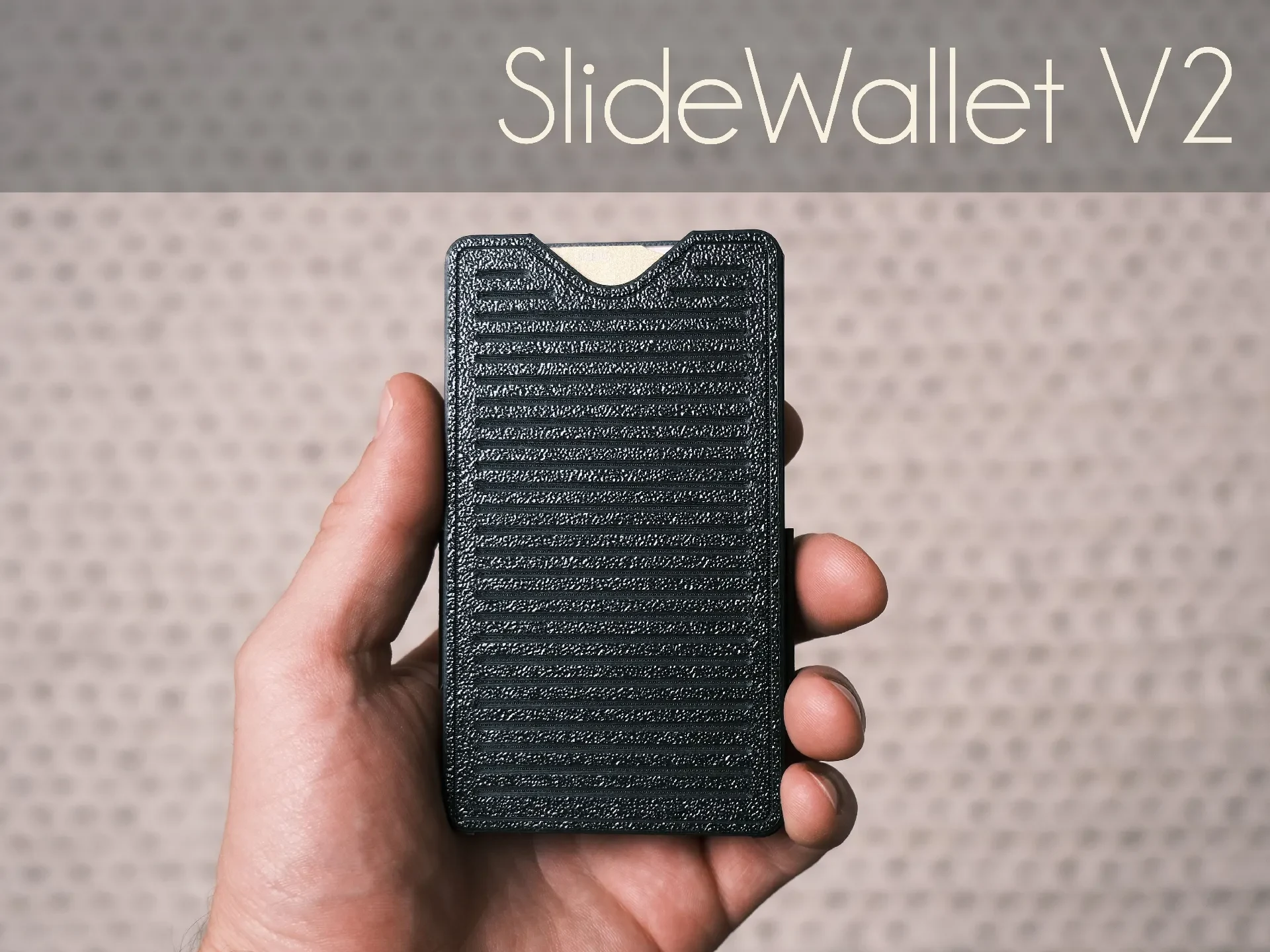

Слайд-кошелек V2

После неожиданно успешного запуска SlideWallet V1 и получения большого количества отзывов я приступил к созданию версии 2. Эта новая версия решает как можно больше проблем, в то же время включает в себя очень востребованную функцию: зажим для денег.

Изменения по сравнению с версией 1:

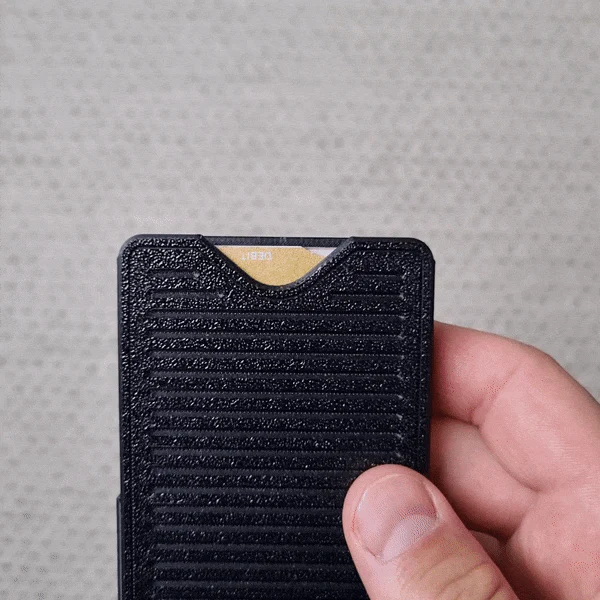

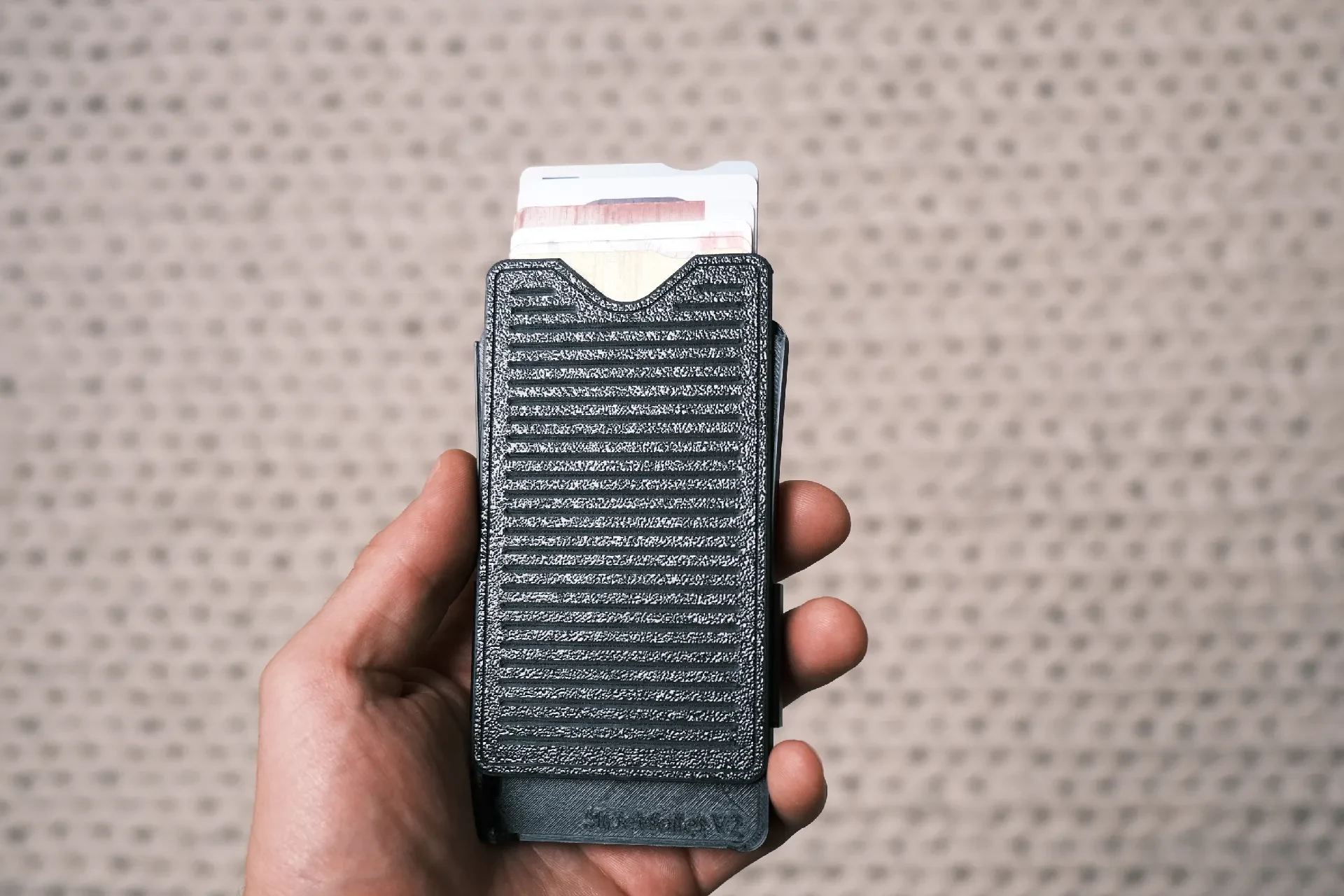

Кошелек теперь открывается толкающим движением, а не тянущим.
Основание и слайдер более надежно зафиксированы вместе, чтобы предотвратить их разъединение.
Цепкая текстура теперь применяется к обеим сторонам для лучшего управления.
Был добавлен внутренний стопор, предотвращающий падение карт в механизм и возникновение замятий.

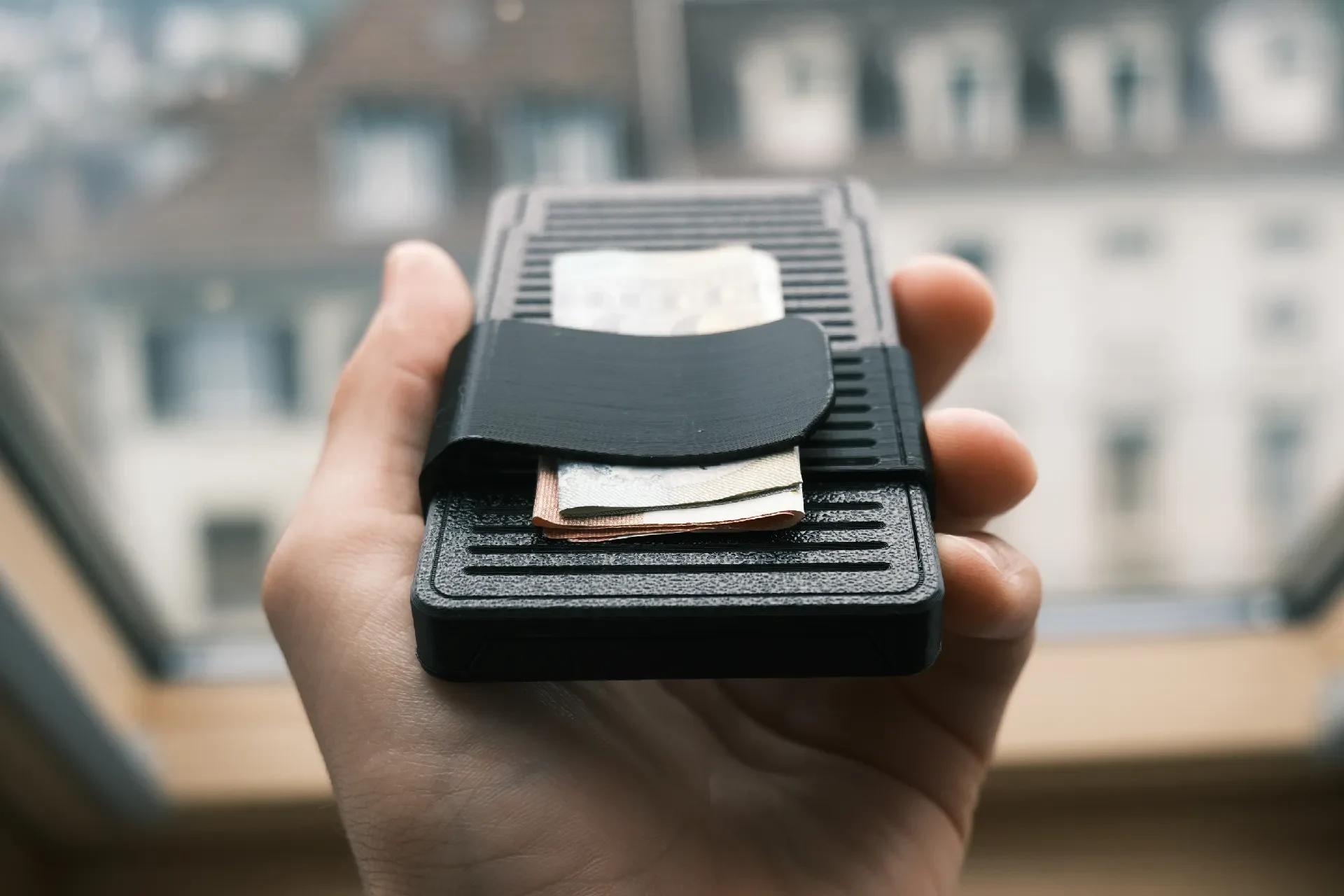

Дополнительный зажим для денег был добавлен сзади для дополнительной функциональности.

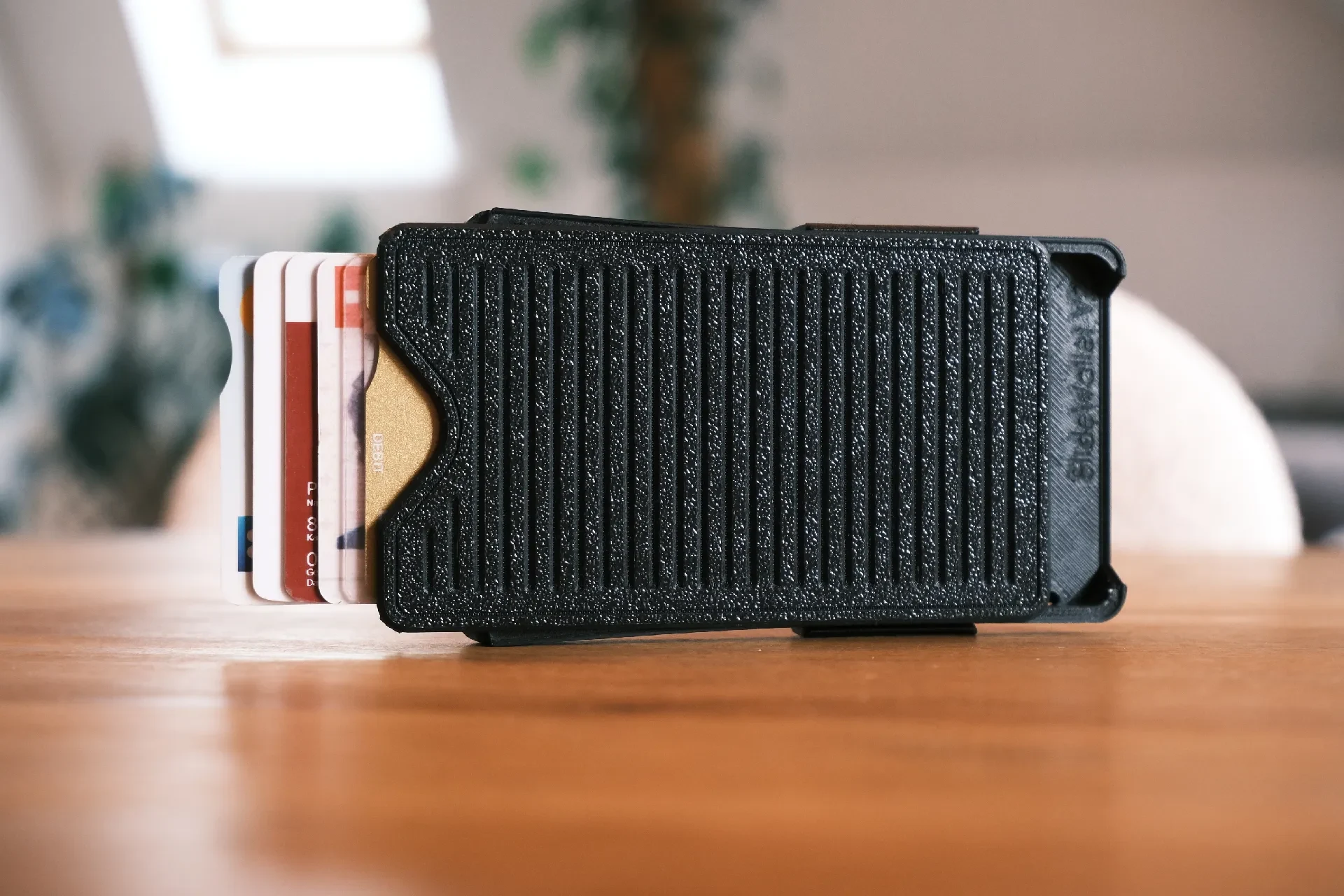

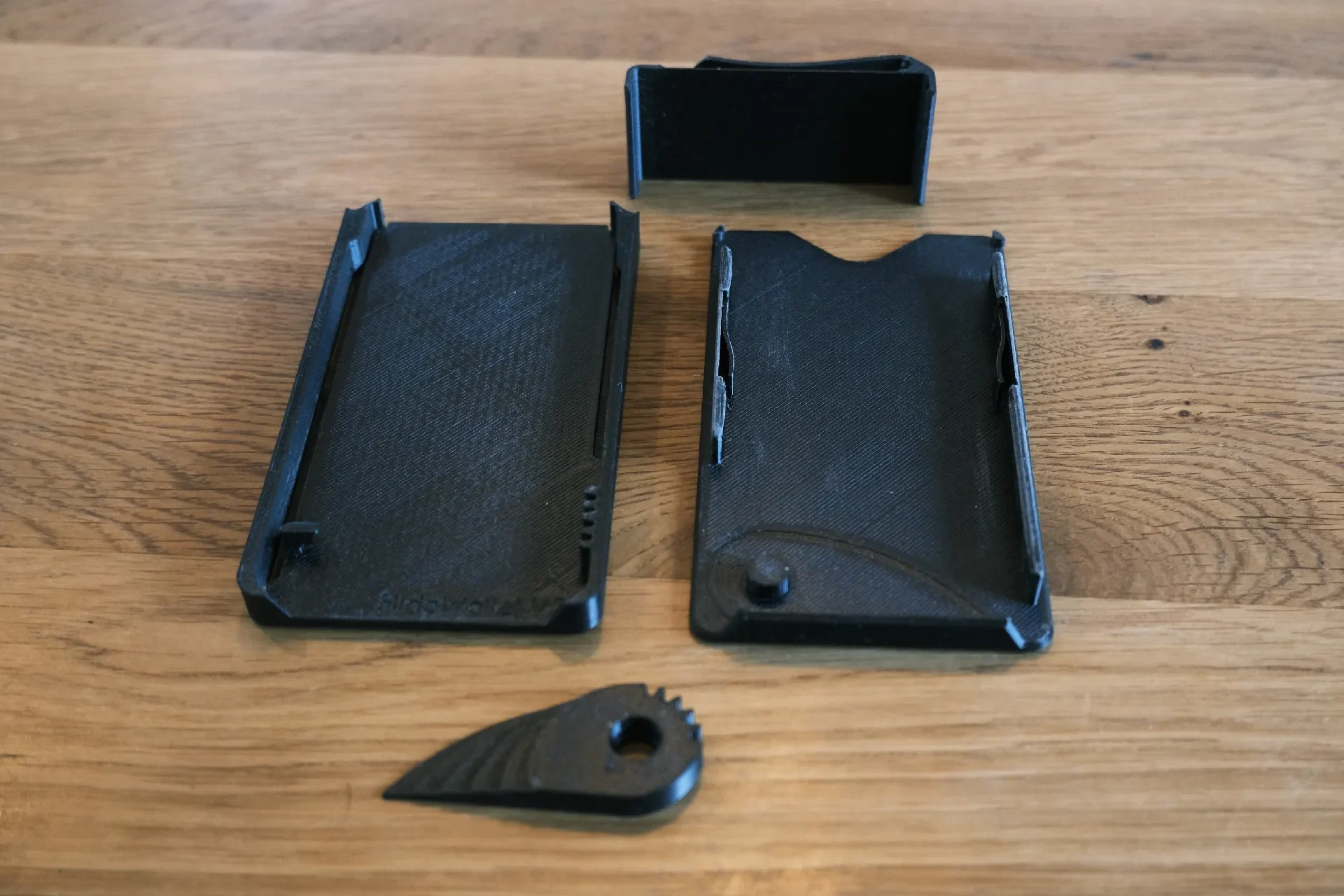

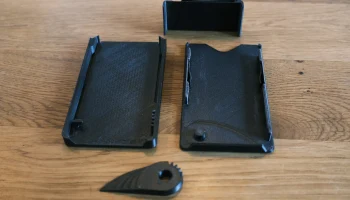

Как и V1, кошелек состоит всего из трех частей, которые соединяются друг с другом без необходимости использования какого-либо дополнительного оборудования.

Для обеспечения бесперебойной работы этой печати требуется высокоточный и хорошо настроенный 3D-принтер. Для обеспечения плавного перемещения между компонентами может потребоваться легкая шлифовка. Нанесение небольшого количества смазки на ползунок может помочь добиться плавного движения без трения. (Совет: я также экспериментировал со свечным воском в качестве смазки, и он сработал на удивление хорошо.)

Инструкции по сборке:

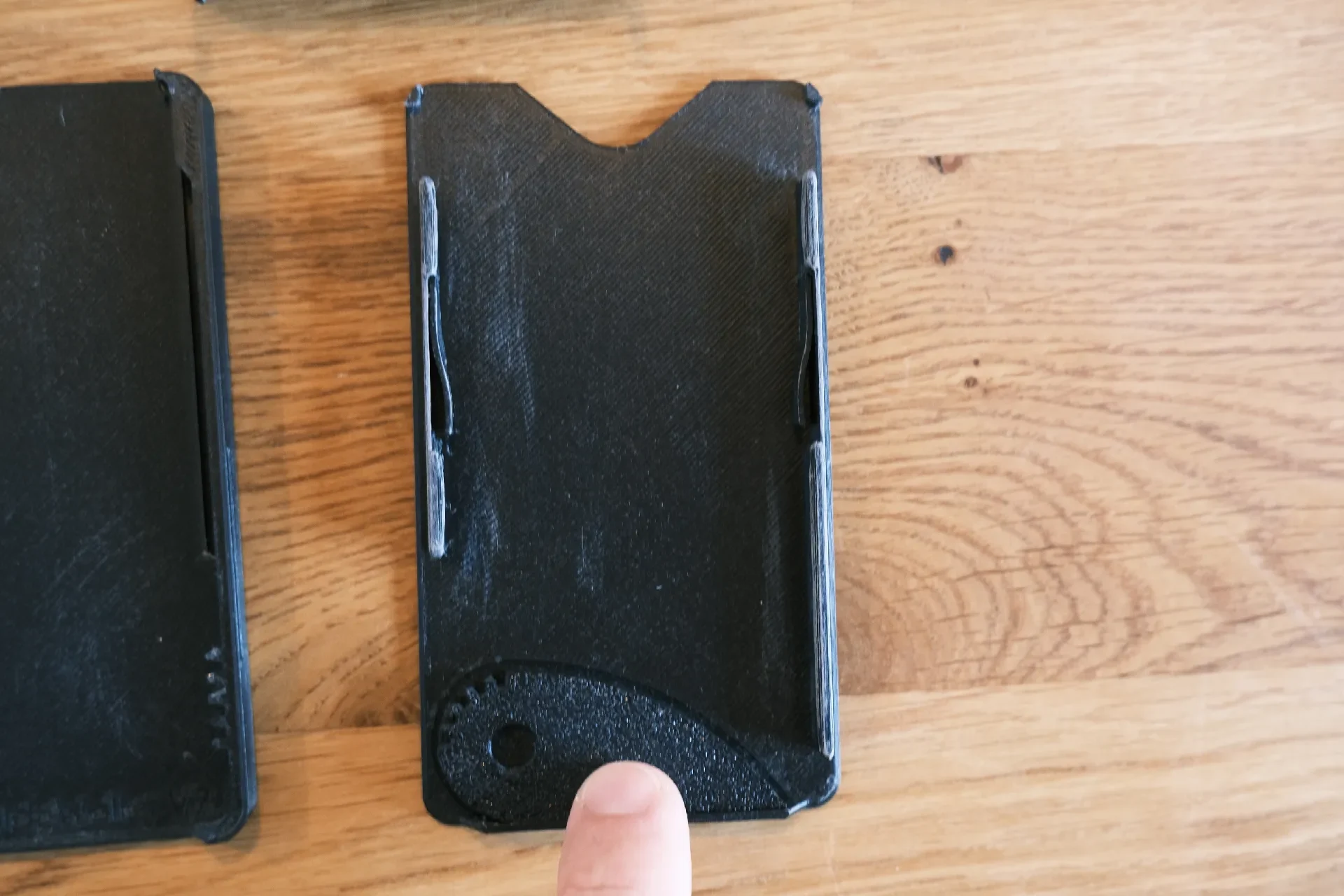

1/ Положите основание и расположите внутреннюю часть, называемую «каскадом», на шарнире в закрытом положении (как указано канавкой в основании).

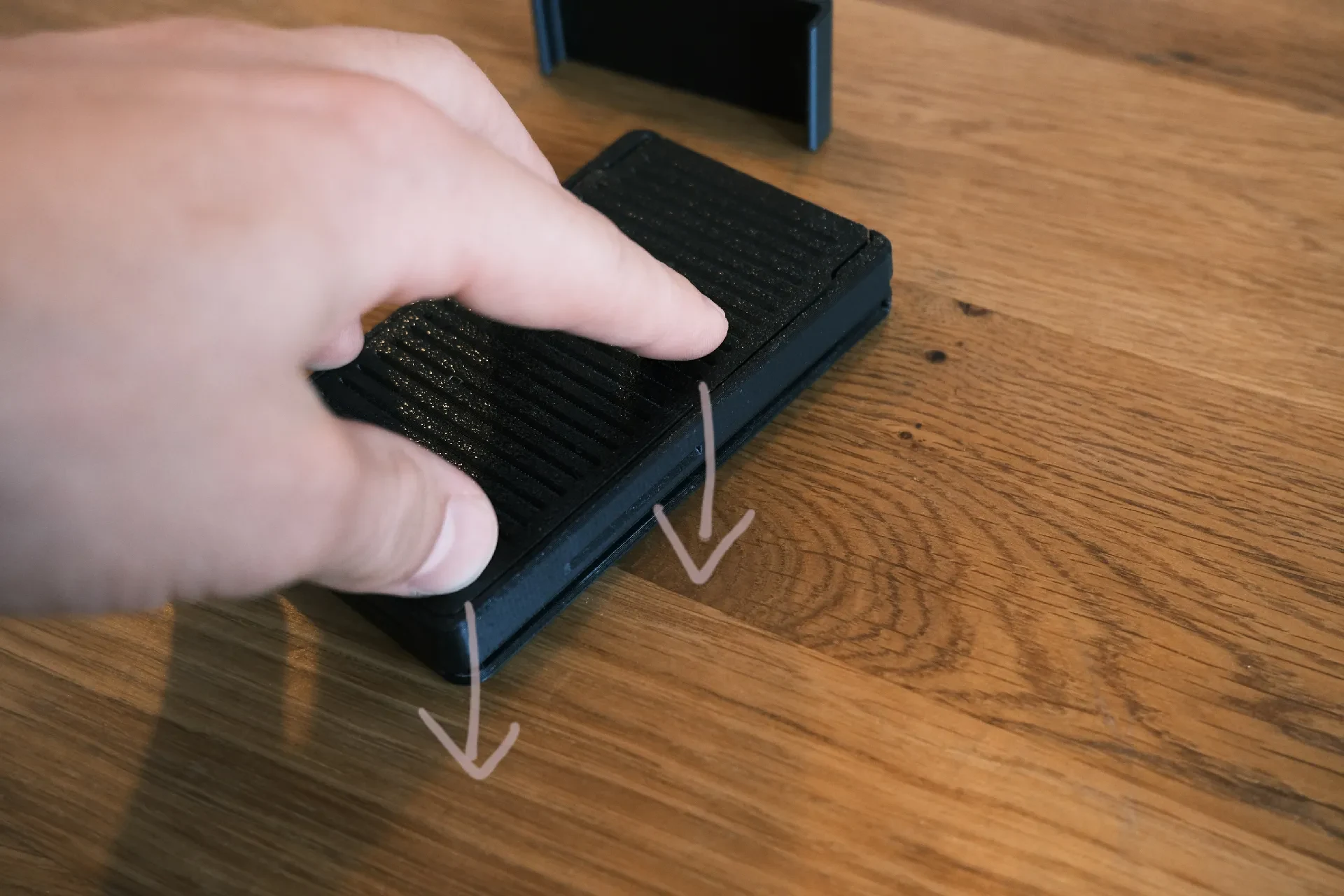

2/ Поместите ползунок сверху и зафиксируйте его на месте.

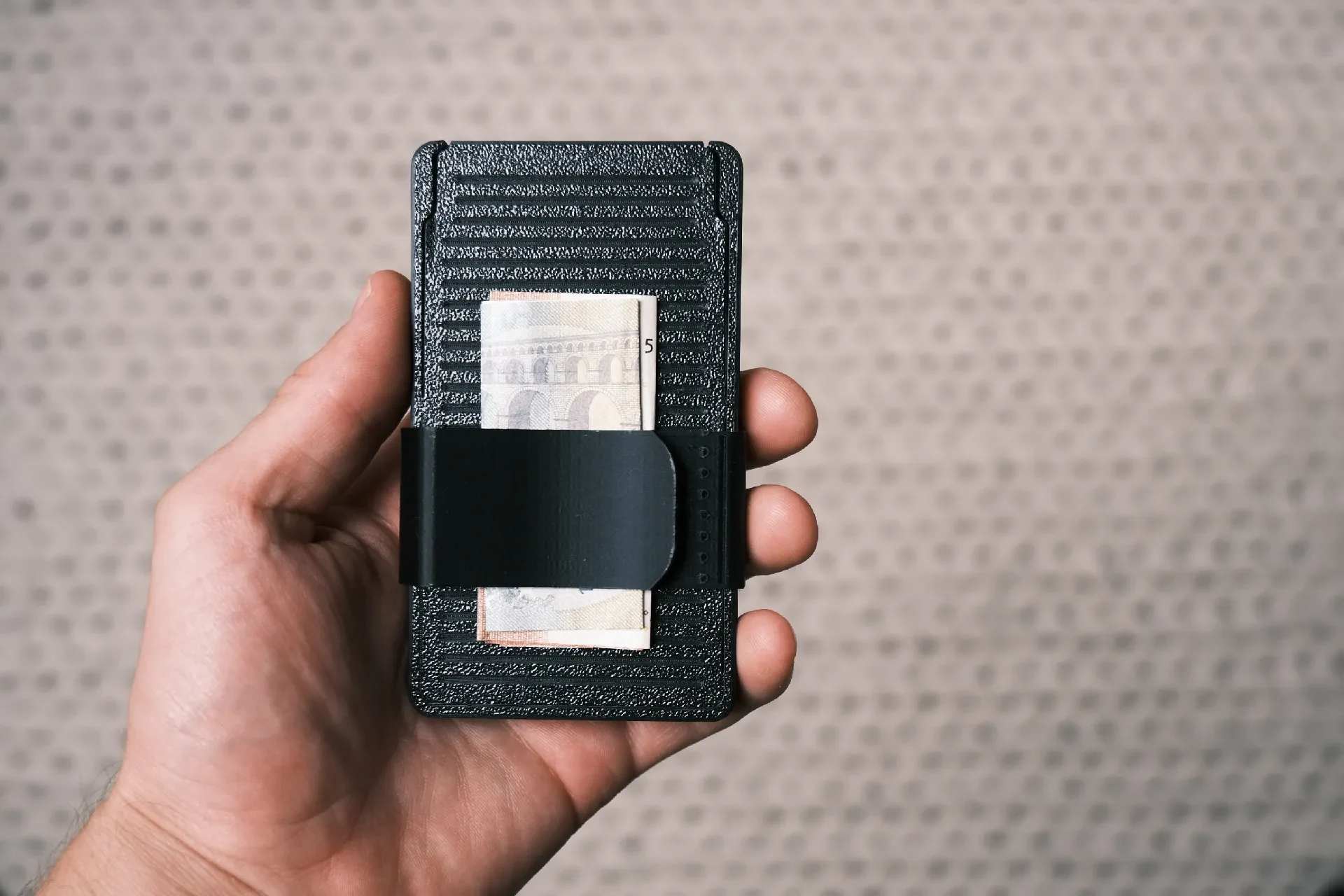

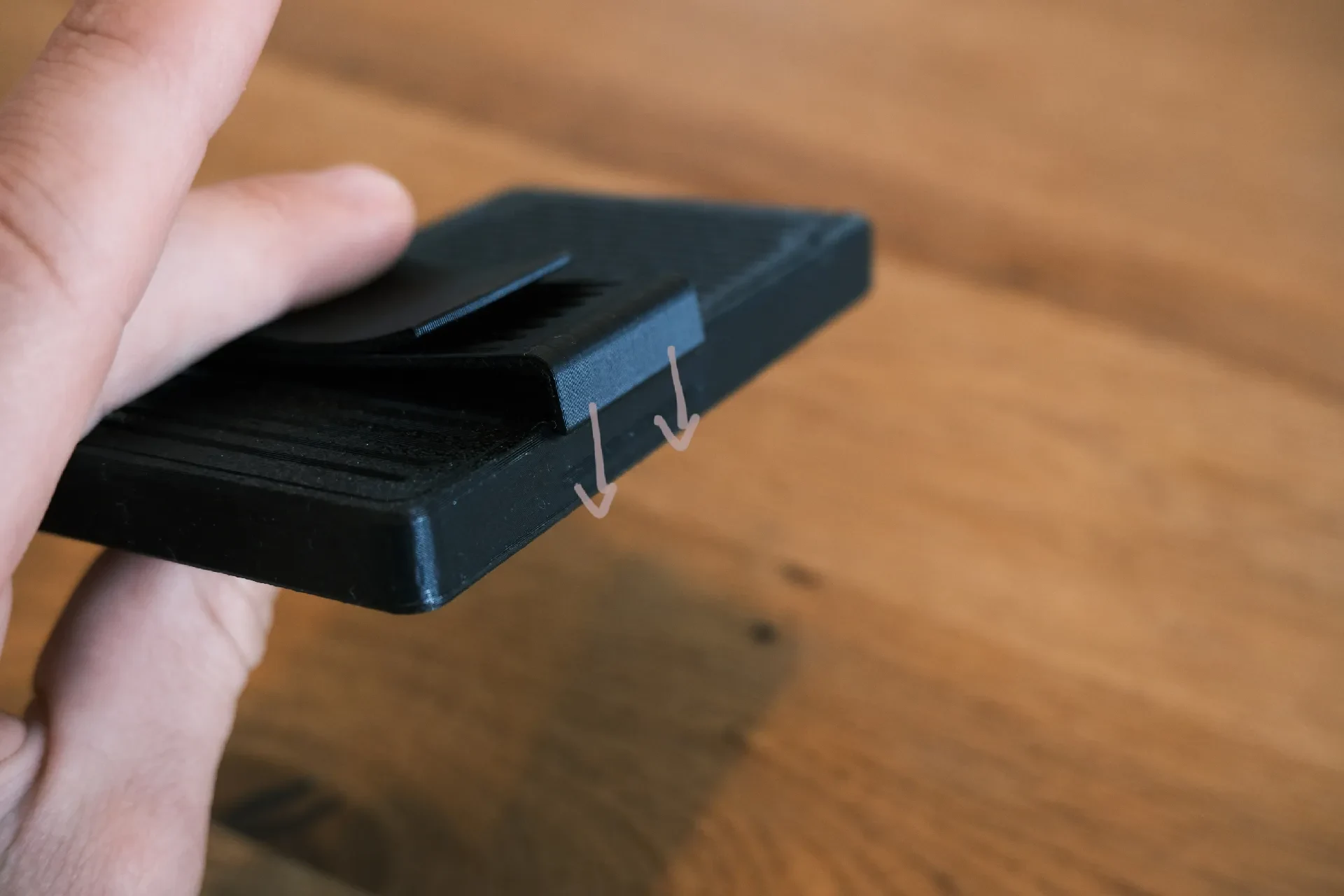

3/ Поместите зажим для денег сзади и зафиксируйте его в пазу.
Советы по печати:
Материал: я тестировал как PLA, так и PETG, но предпочитаю PETG из-за его более плавной работы.
Сопло: используйте сопло диаметром 0,4 мм с высотой слоя 0,16 мм и точными настройками.
Предупреждение слайсера. Вы можете получить предупреждение о плавающей кантилевере — это сделано намеренно. Это относится к пружинному механизму, удерживающему карты, который приподнят на один уровень над основанием, чтобы обеспечить свободное движение.

Я понимаю, что эта модель может подойти не всем, поскольку для достижения гладкой работы она требует точной печати, некоторой шлифовки и небольшого использования. Сразу после печати он не будет идеально гладким — чтобы его сломать, нужно немного повозиться и повозиться.

Однако, если вам удастся его распечатать, наслаждайтесь! Я горжусь этой обманчиво простой конструкцией со сложным механизмом.
