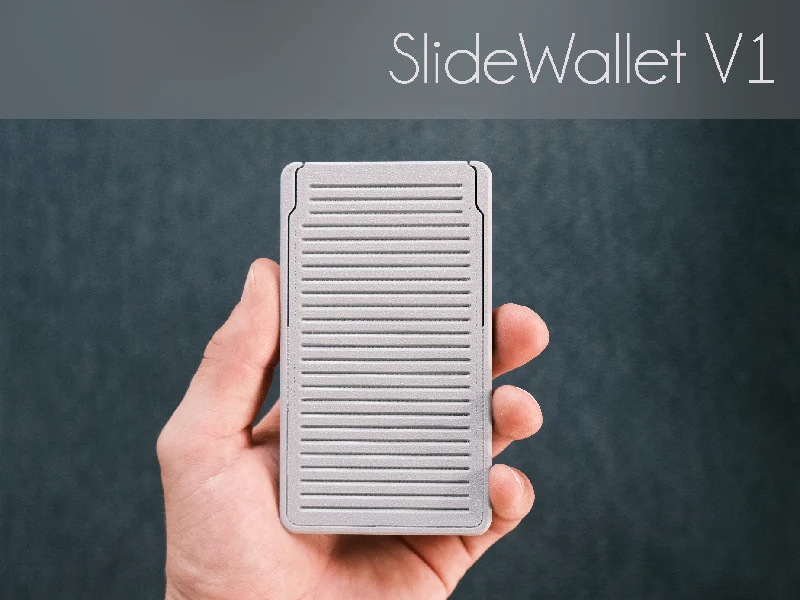

Слайд-кошелек V1

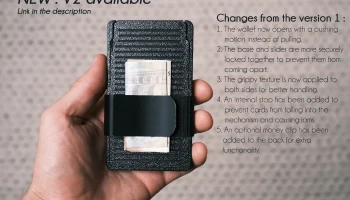

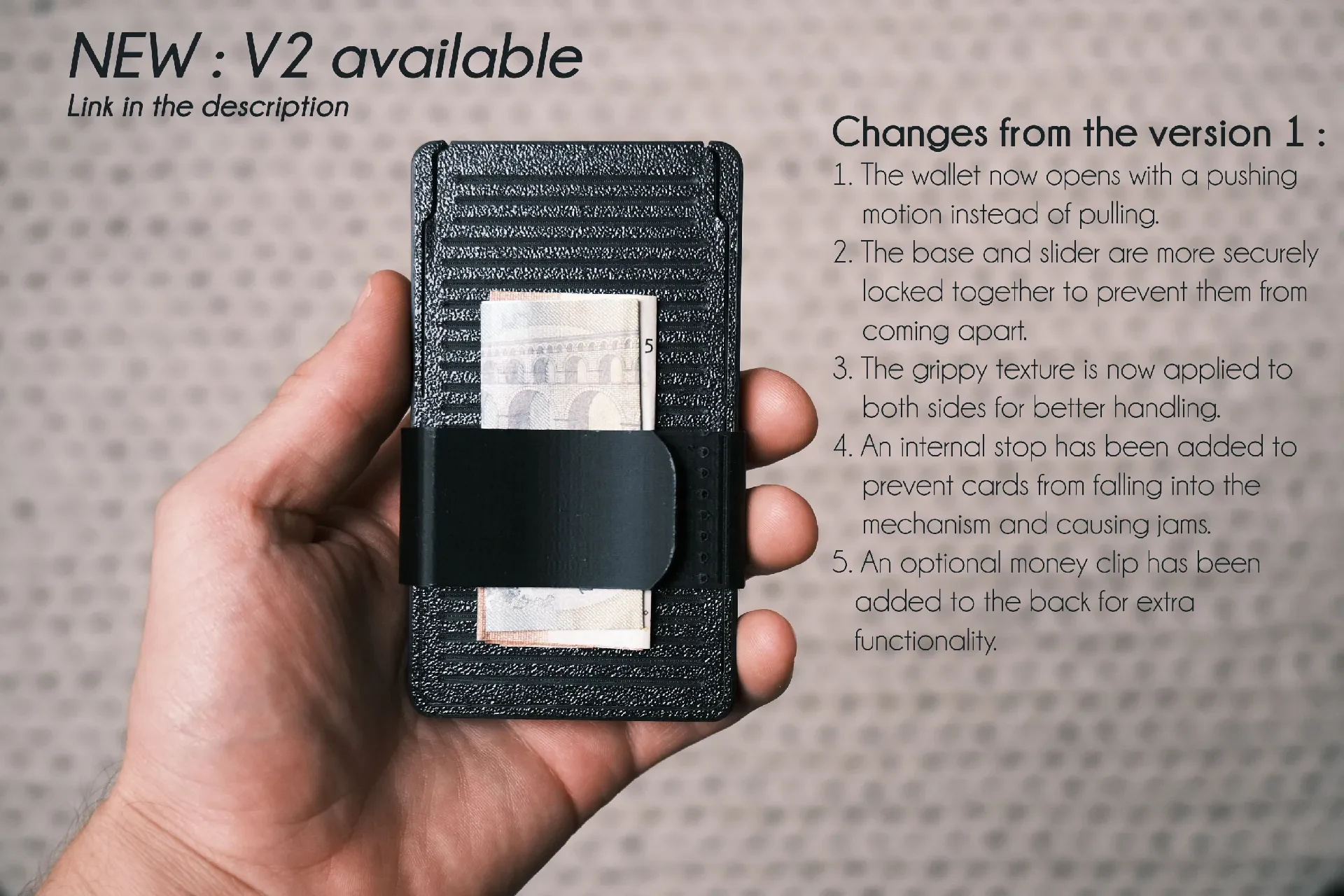

НОВАЯ ВЕРСИЯ 2: ссылка

Выпустив два кошелька для карт с возможностью печати на месте, я решил применить другой подход к своему следующему дизайну — на этот раз не с печатью на месте.

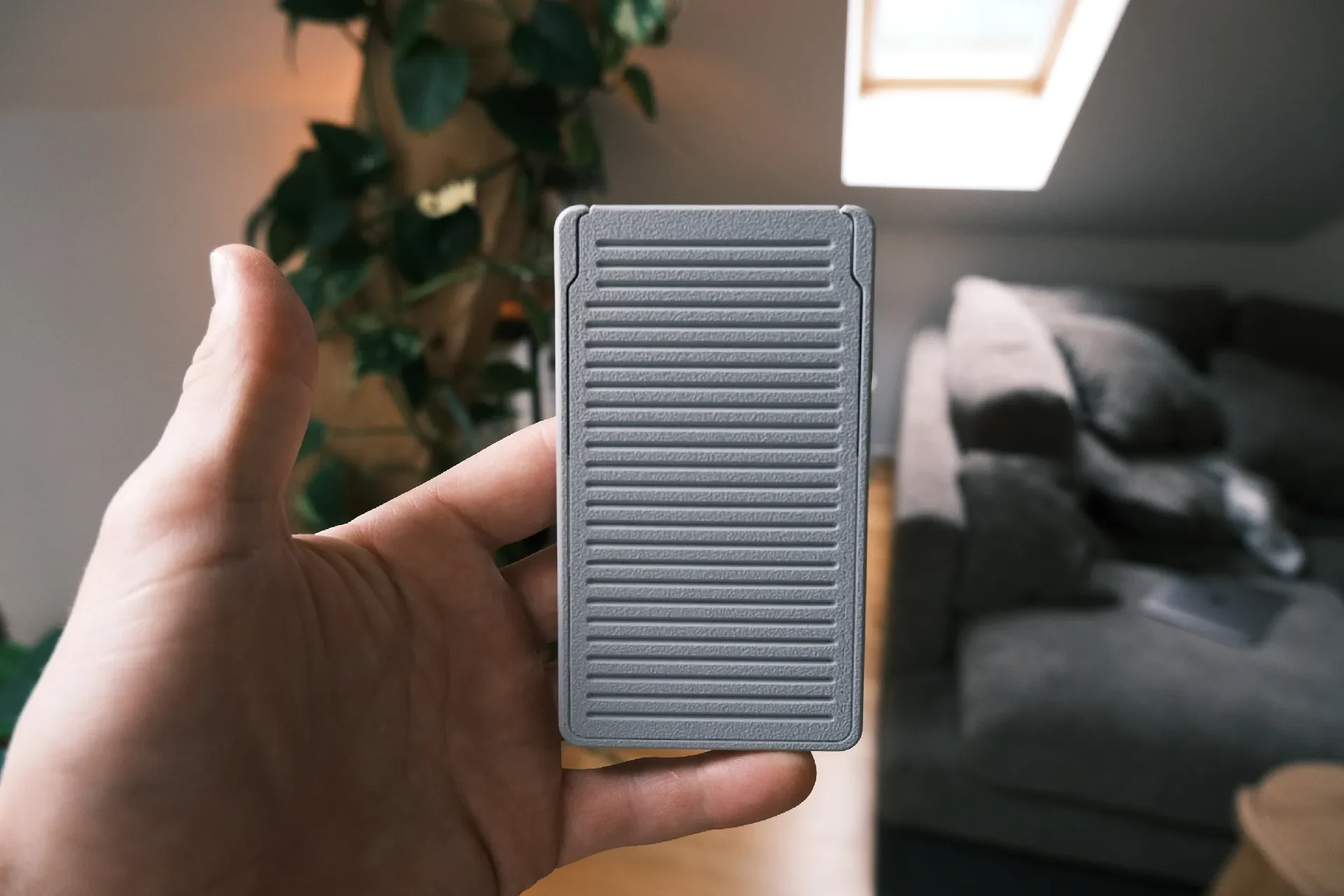

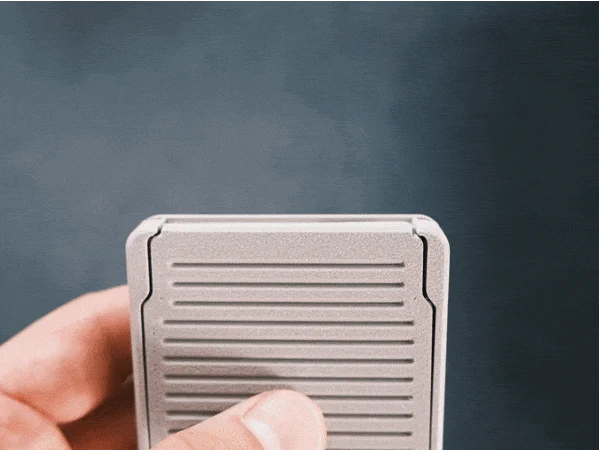

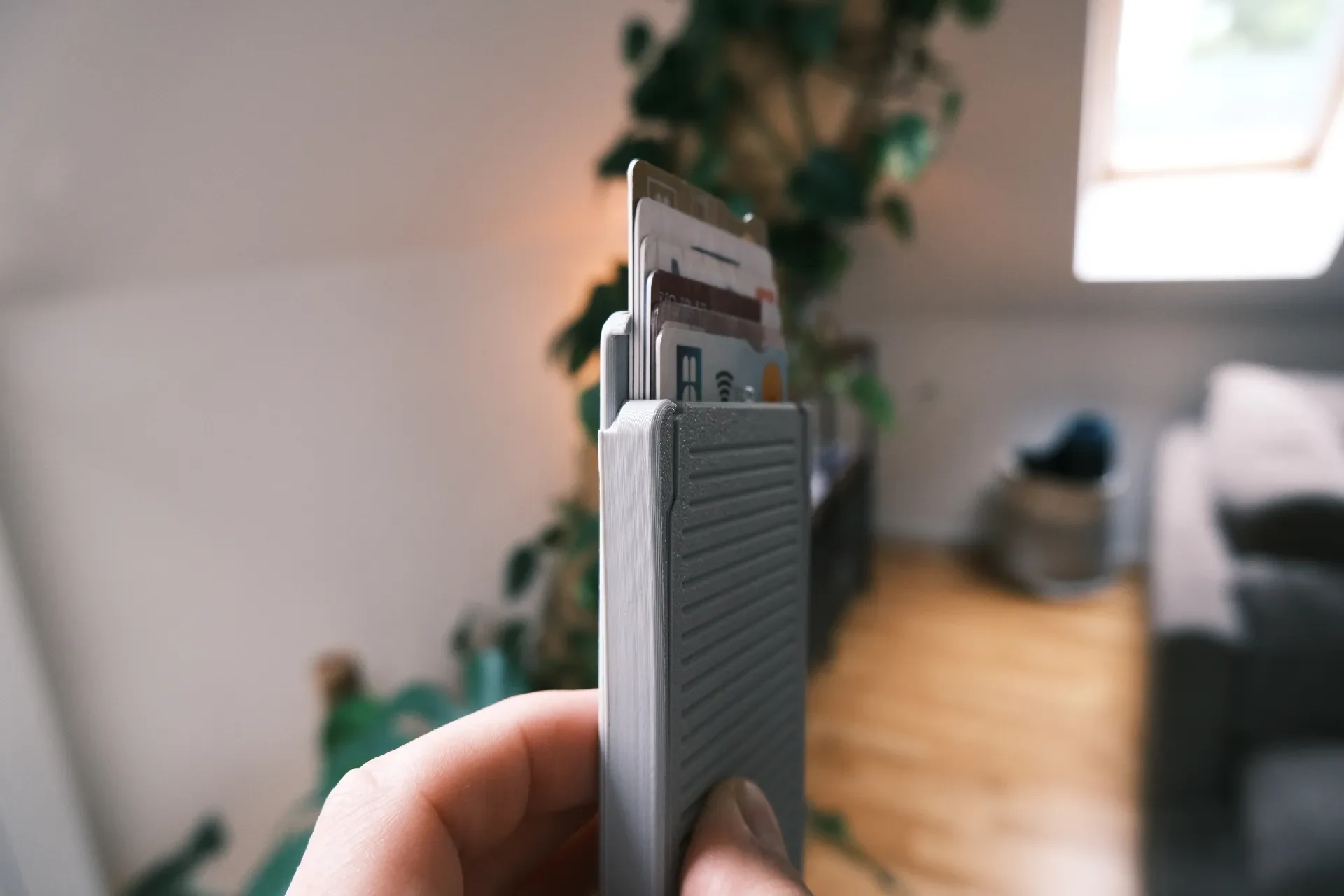

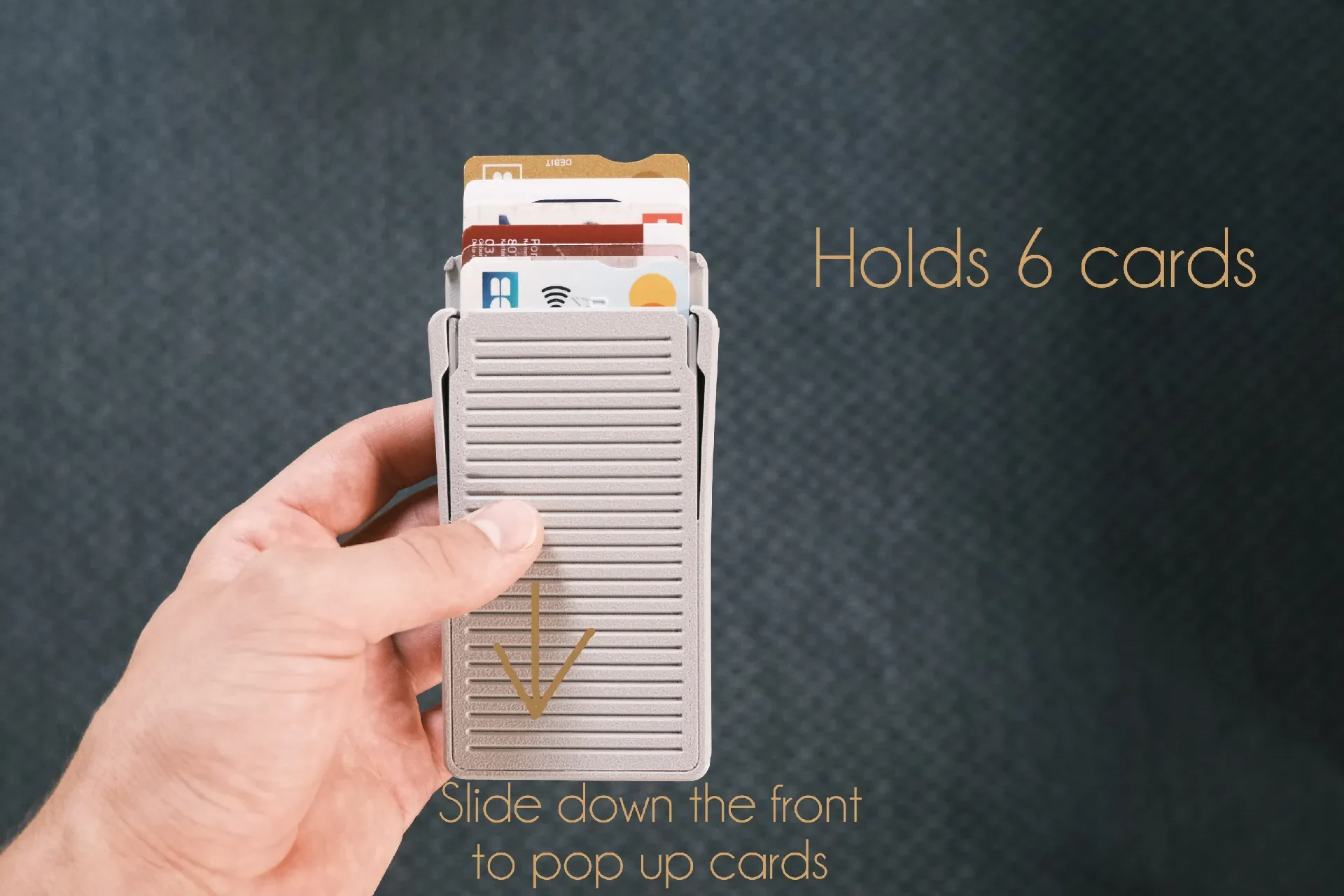

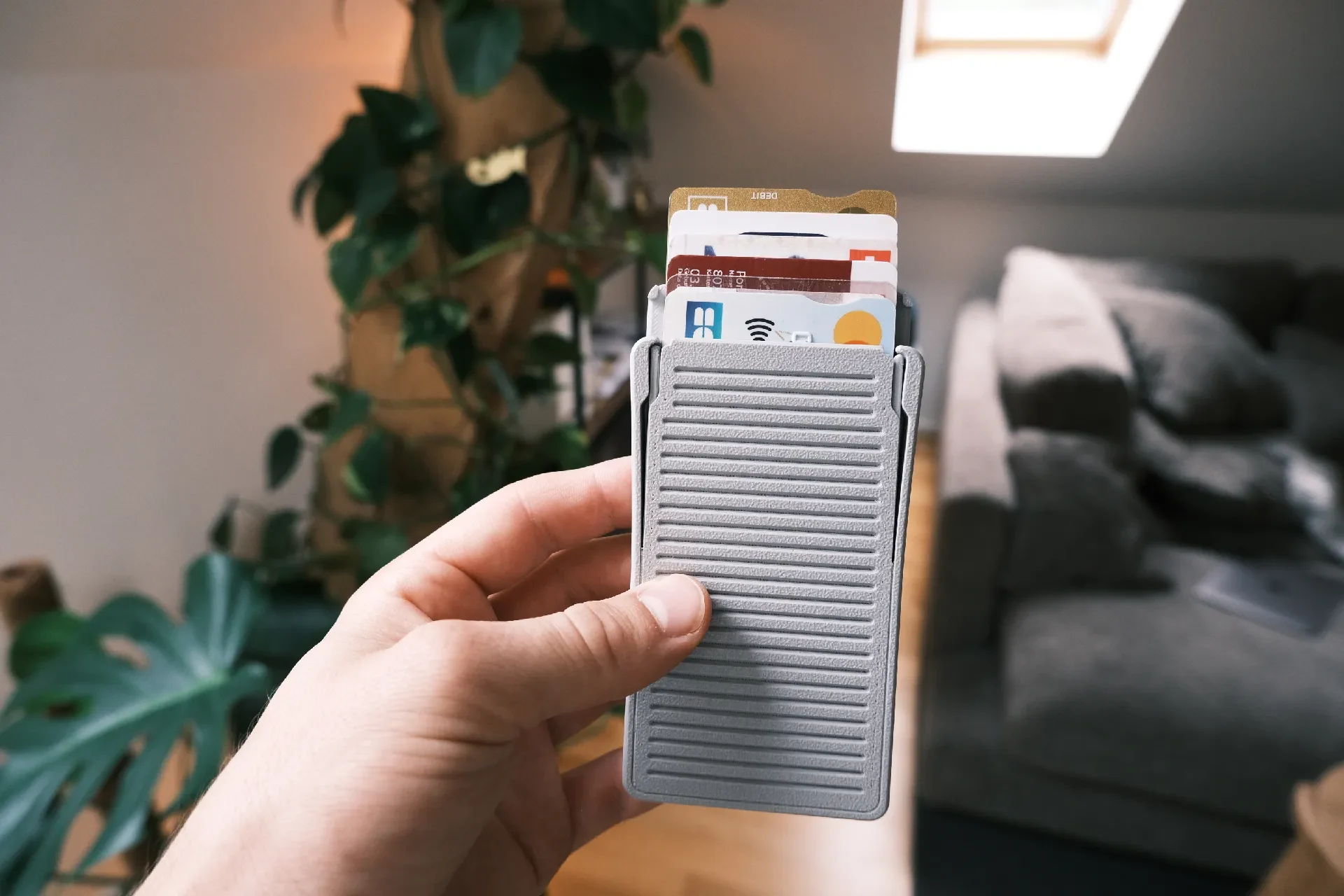

Я вернулся к чертежной доске и разработал совершенно новый дизайн с инновационным механизмом, которого я раньше не видел. Эта версия отличается уникальным скользящим движением передней панели вниз, благодаря которому карты легко выдвигаются вверх.

Кошелек состоит всего из трех частей, которые соединяются друг с другом без необходимости использования какого-либо дополнительного оборудования.

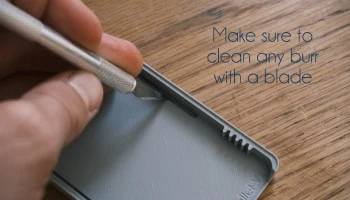

Для обеспечения бесперебойной работы этой печати требуется высокоточный и хорошо настроенный 3D-принтер. Для обеспечения плавного перемещения между компонентами может потребоваться легкая шлифовка.

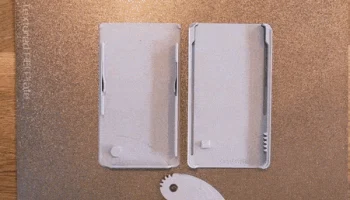

Инструкции по сборке:

Положите основание и расположите внутреннюю часть, называемую «каскадом», на шарнире в закрытом положении (как указано в пазе в основании).
Поместите ползунок сверху и зафиксируйте его на месте.

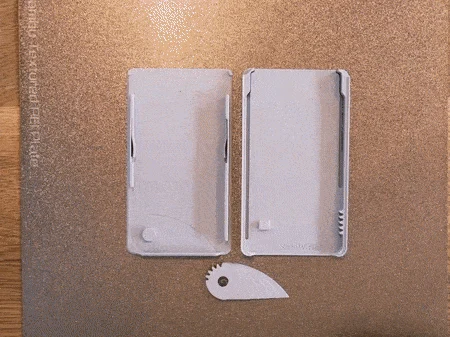

GIF полного процесса сборки можно увидеть здесь:

Советы по печати:
Материал: я тестировал как PLA, так и PETG, но предпочитаю PETG из-за его более плавной работы.
Сопло: используйте с��пло диаметром 0,4 мм и высотой слоя 0,2 мм.
Предупреждение слайсера. Вы можете получить предупреждение о плавающей кантилевере — это сделано намеренно. Это относится к пружинному механизму, удерживающему карты, который приподнят на один уровень над основанием, чтобы обеспечить свободное движение.

Я понимаю, что эта модель может подойти не всем, поскольку для достижения гладкой работы она требует точной печати, некоторой шлифовки и небольшого использования. Сразу после печати он не будет идеально гладким — чтобы его сломать, нужно немного повозиться и поработать.

Однако, если вам удастся его распечатать, наслаждайтесь! Я горжусь этой обманчиво простой конструкцией со сложным механизмом.
