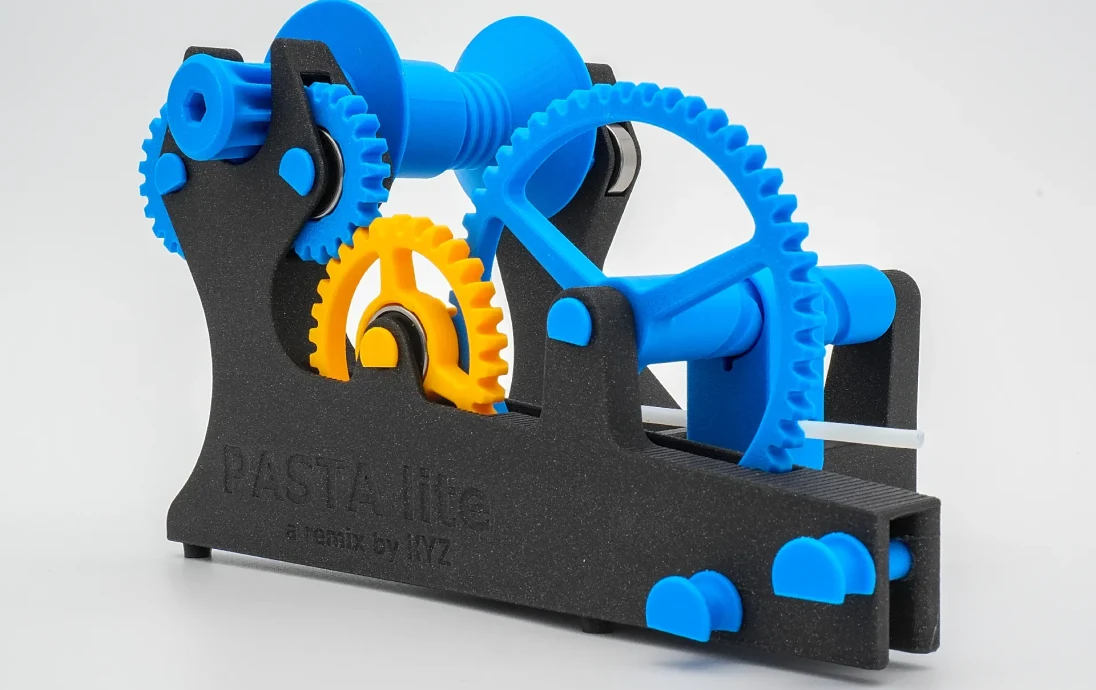

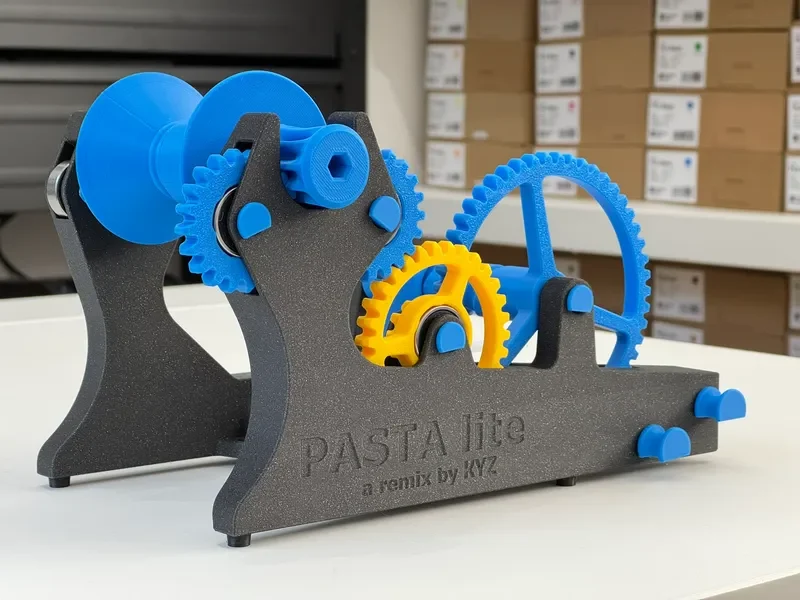

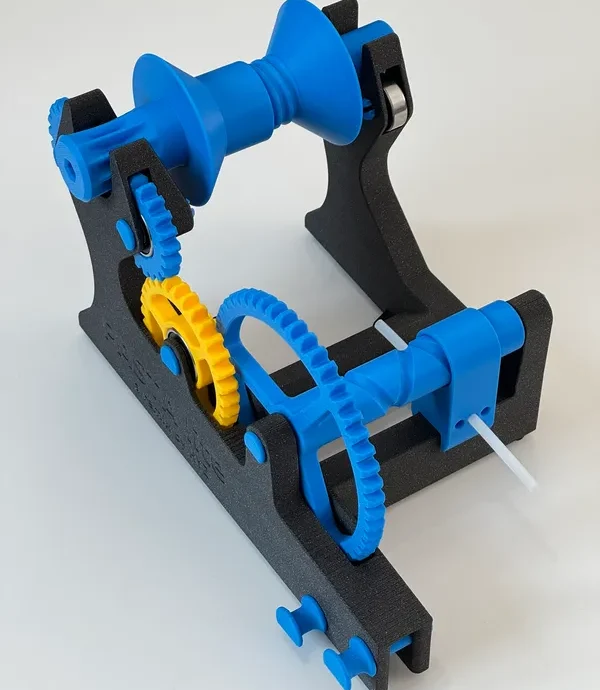

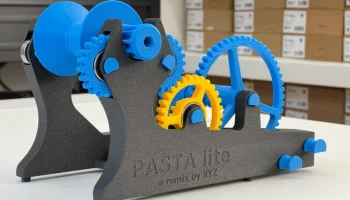

Приёмник PASTA lite - ремикс Pastamatic

Совместимость

Используйте приемник v1.0 или v1.0A1M:

В качестве отдельного устройства в сочетании с другим автономным катушечным роликом/подставкой/держателем.
ИЛИ с донорским катушечным роликом версии 0.3 или новее
ИЛИ с Donor Spool Spinner v0.5 или новее

Версии приемника v0.5 и более поздние НЕ совместимы с Donor Spool Spinner v0.4 и более ранними версиями. Поскольку я сделал приемник более компактным и понизил центр тяжести приемной катушки, путь нити должен был быть ближе к земле, что потребовало изменения ориентации донорской катушки. Положение ходового винта изменилось, чтобы приспособить путь нити, которая столкнулась с промежуточным соединением «ласточкин хвост» и т. д. Если вы распечатали приемник версии 0.3 и он у вас работает хорошо, я бы остался с ним!

Если вы уже сделали приемник версии 0.3 (или более ранней), вы можете использ��вать его с Donor Spool Spinner v0.4.

Галерея

А-10 «Бородавочник» @PiTon

Шмель @mike.bosch

Лаборатория брокколи @delikid

Такти-круто @rkc613

LG @MotoX501

Больничный класс @OAG_163

Анодированный @DavidDerbyshire

Чужие (История игрушек) @steve.lockley

Веном @Happy1900

Штурмовик @user_1750046560

Сад Вампира @pnwnerd

Миссия готова @rob_frye

Королевский ревень @BeePo3D

Afterburner @vrplanet_26135 (печать PETG)

Фисташковая мельница @chippicous (донорская катушка 3 кг)

Панда @Tarik77

Оставь это, оставь это~ @rbcmptrmn

Акт IV (Diablo III) @user_3108603171

Фон

Я наслаждаюсь оригинальной Pastamatic уже год, но мне хотелось многое изменить. Я знаю, что Pastamatic не задумывался как «проект», но когда мне нужно было напечатать второй, о боже, я сделал это проектом… Я надеюсь, что уменьшение глобального разочарования и использования нити накаливания стоило затраченных усилий!

Основные отличия от оригинального Pastamatic:

Меньшая занимаемая площадь и уменьшенная высота для более удобного хранения.
Уменьшение расхода нити на ~41% с ~650 г до ~380 г (при аналогичных настройках печати и использовании варианта «спиннер» донорской катушки)
Сокращение времени печати на ~46% с ~22 часов до ~12 часов (с аналогичными настройками печати и использованием варианта «вертушк��» с донорской катушкой)
На 100% меньше покупаемых подшипников с 14 подшипников 608zz до 0 (с возможностью обновления)
Упрощенная печать, поскольку все высокие объекты имеют большую площадь контакта со столом.

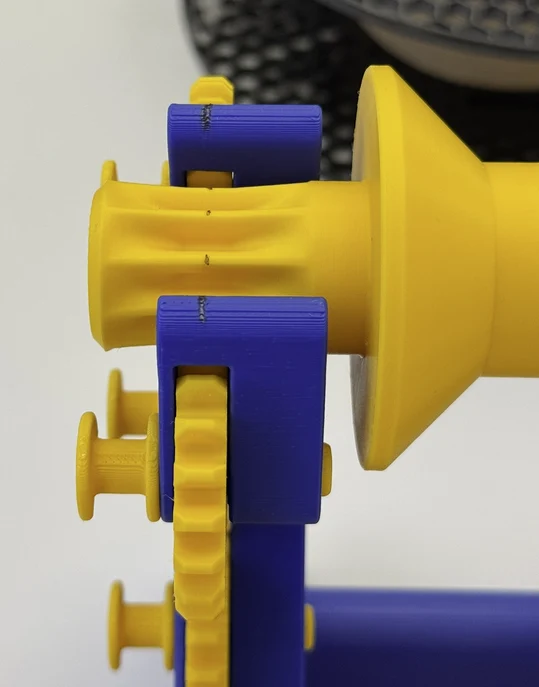

Переработанные зазоры и уменьшение инерционной массы движущихся частей для значительного снижения сопротивления повороту шестерен (больше не «прыгает» шпиндель, не нужны зажимы шпинделя)
Жесткая рама для простоты использования и ощущения качества
Вариант рамы из двух частей для печати на кровати размером 180x180 (A1 Mini)

Как и в оригинальном Pastamatic:

НЕТ креплений
НЕТ термофиксирующих вставок
Отсутствие опор и легкие выступы на всех печатных деталях.
~5 минут сборки
Перенос катушки ~2 минуты
Создан как инструмент, который вы просто распечатываете и используете, когда он вам нужен, а не как массивный побочный квест (если только вы не я).
Материалы
ПЛА работает отлично
Избегайте материалов с пониженной адгезией слоев, таких как PLA-CF, шелковый PLA и «ABS+».
ТПЭ или мягкий ТПУ для дополнительных ножек (всего 2-3 грамма)
Настройки печати
Если это «просто инструмент»
0,20 мм Стандарт с
Высота слоя «передняя часть шпинделя» уменьшена до 0,18 для уменьшения трения с шестернями (меньше блокировки слоя)
15% заполнение «опорный куб»
Если вы хотите что-то более существенное и тихое
0,20 мм, 3+ стенки, 4+ низ, 5+ верх
Высота слоя «передняя часть шпинделя» уменьшена до 0,18 для уменьшения трения с шестернями (меньше блокировки слоя)
15 % заполнение «сеткой» или другое заполнение без «опор» (это помогает снизить уровень шума, поскольку детали будут звучать менее глухо)
Скорость внешней стены 60 мм/с, скорость верхней стенки 80 мм/с.
Если напечатанные подшипники заклинены, уменьшите высоту слоя для этих деталей или проверьте Bambu Lab Wiki — Калибровка скорости потока или эквивалент для вашего принтера.
Другие необходимые материалы
Длина трубки из ПТФЭ примерно 100 мм (наружный диаметр 4 мм, внутренний диаметр 2 мм или внутренний диаметр 2,5 мм).

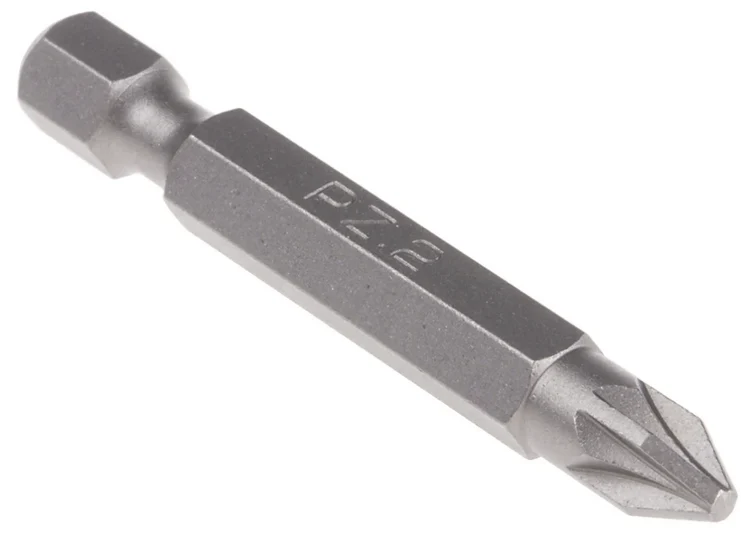

Электрическая отвертка или дрель со битой ¼ дюйма.
это не обязательно должен быть шестигранный ключ на ¼ дюйма, подойдет любой приводной бит на ¼ дюйма, если он достаточно длинный, чтобы водитель мог его захватить.

Сборка

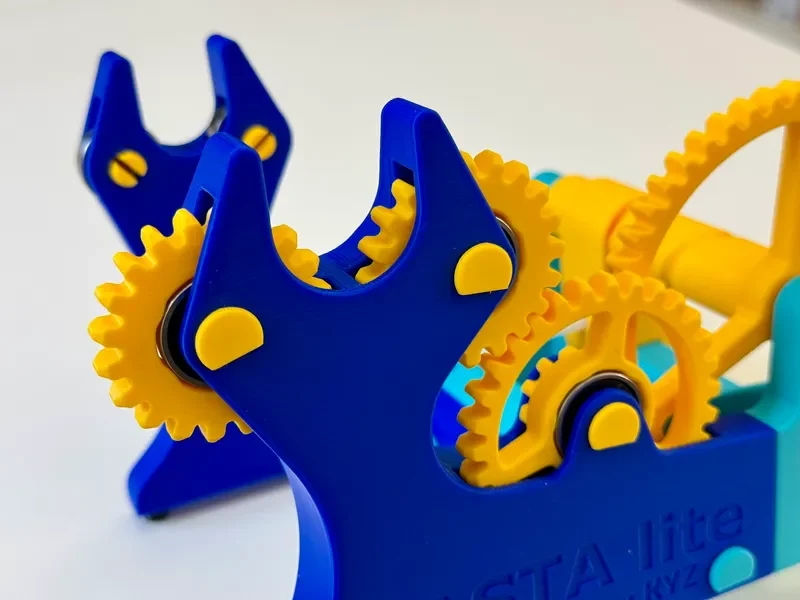

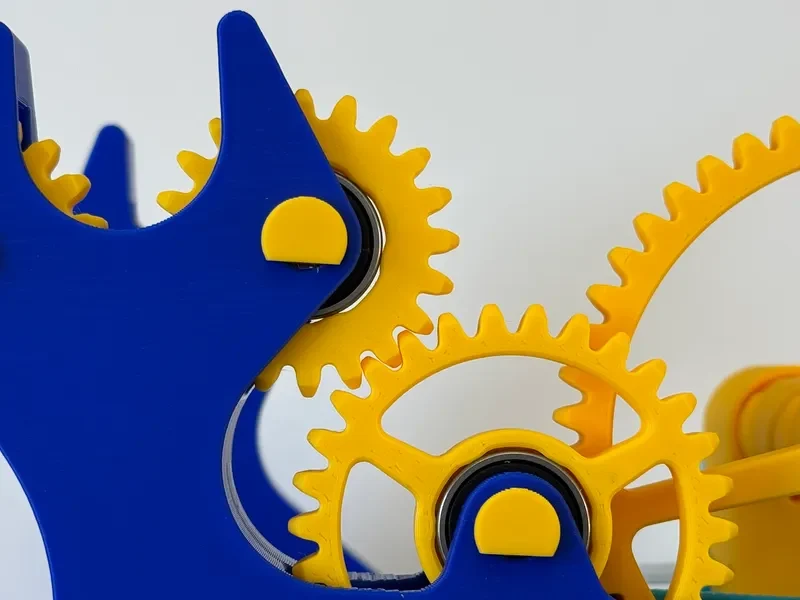

Опциональная модернизация стального подшипника

Промежуточные шестерни и редуктор
