Метрический измерительный прибор - M2/2,5/3/4/5 4-50 мм

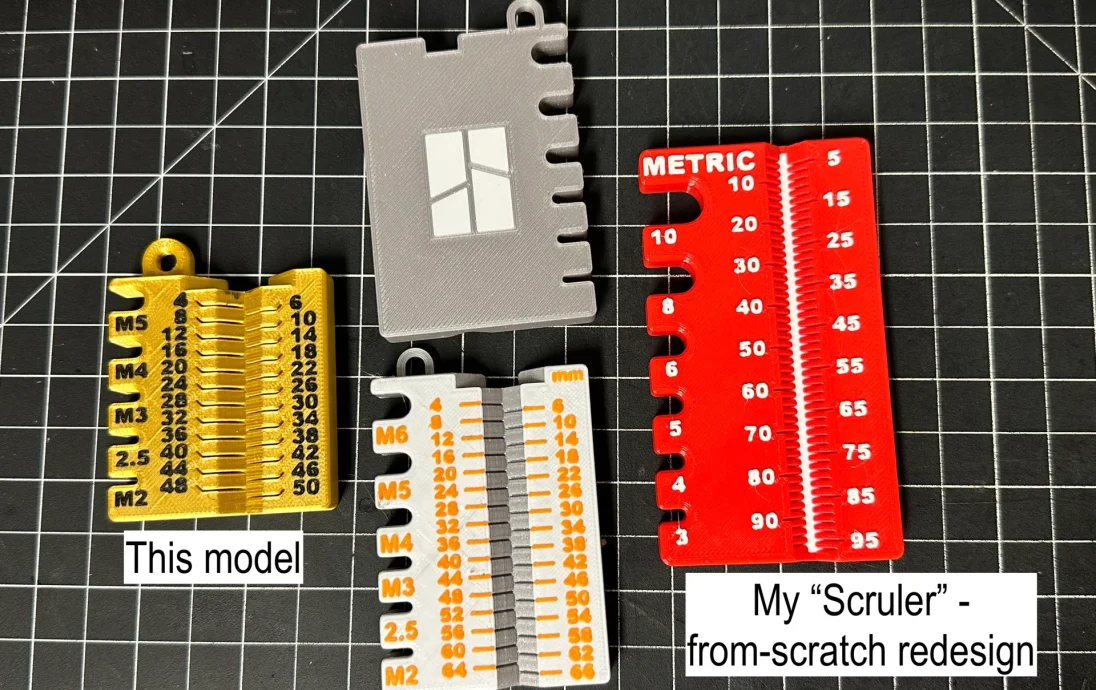

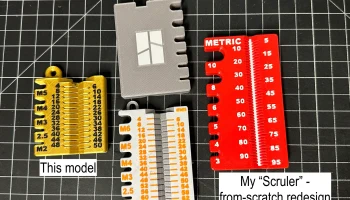

Примечание. Более крупную версию, охватывающую размеры M3-M10 до 100 мм, можно найти в моем Bike Scruler. Вариант с металлическими вставками для размеров M3-M6 и магнитами можно найти в моем магазине на Etsy.

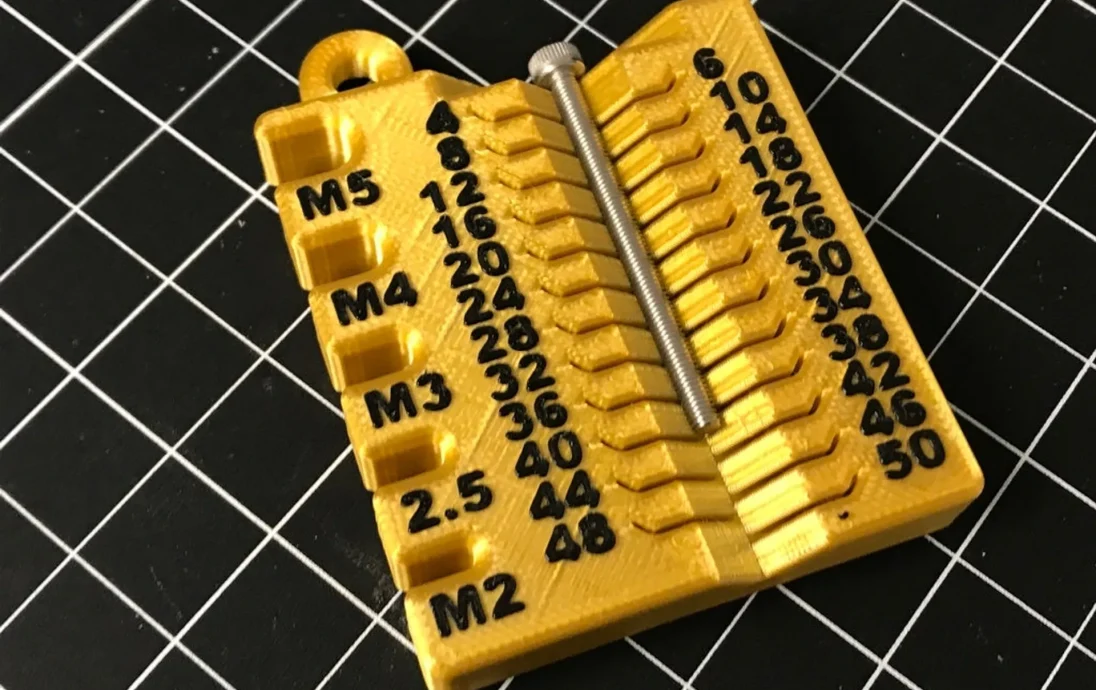

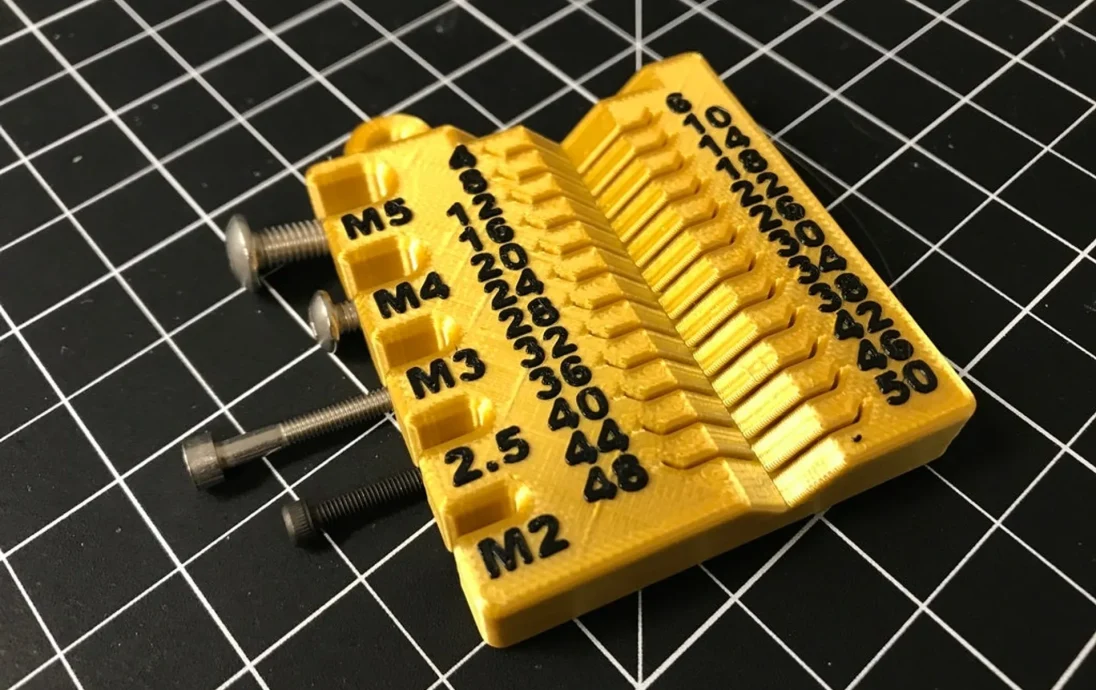

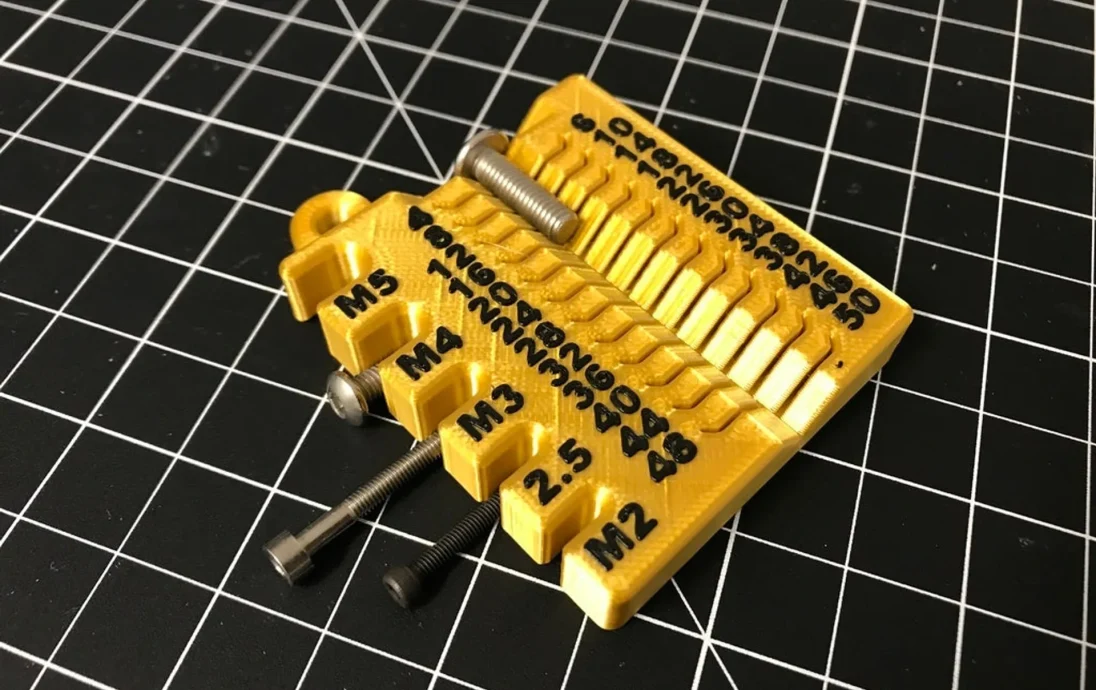

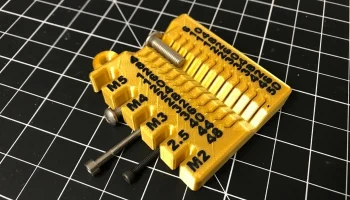

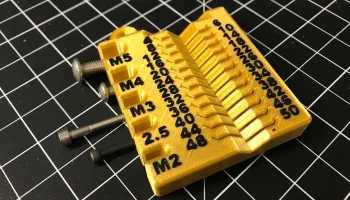

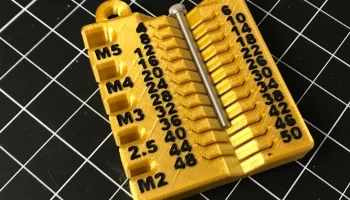

Быстро сортируйте и измеряйте метрические винты и болты размером от M2, M2,5, M3, M4 или M5 длиной от 4 до 50 мм. Определение диаметра винта — это простая проверка зазора «годен/не годен», которая выполняется быстрее, чем вкручивание винта. Обратите внимание, что это ничего не говорит вам о шаге винта, но все мои метрические данные имеют стандартную крупную резьбу, так что меня это устраивает. Если вы хотите подтвердить точную ветку, ознакомьтесь с оригинальным дизайном Sneaks с резьбовыми вставками или посмотрите ремикс зарегистрированной вещи с гайками в качестве вставок.
Обновление от 28 февраля 2020 г.: По запросу я загрузил версию без цикла связки ключей и обратного текста. Это доступно в разделе Metric Screw Measurement Device-sanitized.stl в файлах Thing. Похоже, некоторым людям действительно не нравится отдавать должное людям, которые предоставили им эту бесплатную вещь.
Обновление от 1 октября 2023 г.: выяснилось, что исправленная версия была ориентирована неправильно и загружалась «боком», поэтому исправила ориентацию и повторно загрузила.
Примечание о стандартной длине
Я получил несколько комментариев по поводу стандартной длины ISO и того, как она увеличивается с шагом 5 мм после 20 мм и т. д., а также несколько просьб переделать это со стандартными длинами. Уже есть несколько ремиксов, в которых сделано именно это. Проблема в том, что не каждый болт и винт соответствуют стандартам. У меня есть M8x22, M6x15 и M4x13. Если бы у меня была маркировка «стандартных» длин, мне было бы сложно определить их точную длину. По этой причине я не планирую менять превосходный оригинальный дизайн Sneak, и мне не кажется, что его так уж сложно читать. Если вы уверены, что всегда будете иметь дело с болтами, соответствующими стандартам, тогда обратите внимание на ремиксы.
Распечатать инструкции
Практически любые настройки печати будут работать. Я напечатал это в черновом режиме толщиной 0,3 мм, всего с двумя оболочками и заполнением 20%, и все получилось отлично. Вы можете печатать с более мелкой высотой слоя, но после печати все равно необходимо будет очищать резьбовые отверстия. Для этой задачи я держу под рукой метрические метчики, но если у вас есть саморезы и дремель, вы можете сделать продольные насечки на их резьбе, чтобы сделать простые нарезчики резьбы, которые работают довольно хорошо.
Подделка Bambu Labs:
У меня есть принтер Bambu Labs X1 Carbon, и в него уже загружено несколько файлов примеров. Я был очень удивлен, обнаружив, что они довольно точно воссоздали этот дизайн с помощью одного из файлов-примеров, но я не видел нигде никаких указаний на заслуги, чем они довольно известны, поскольку сделали это с Bambu Studio (украв у Prusa Slicer без указания авторства, пока их не назвали), а теперь, очевидно, с их новым конкурентом Printables, который выглядит как прямая копия.
Честно говоря, версия Bambu явно перерисована с нуля, но очень сложно смотреть на них рядом и не осознавать, что в игре есть некоторые шокирующие сходства.
Из-за такой странной ерунды у меня есть только один принтер Bambu Lab, и хотя есть много вещей, которые мне в нем действительно нравятся, подобные отрывочные вещи мне просто не подходят.
