Спальная платформа Rivian R1S (детали)
Никаких изменений в дизайн и модели этого «ремикса» не вносилось. Я просто преобразовал файл STEP в отдельные модели STL для печатаемых деталей и задал размеры деталей, которые нужно было вырезать из фанеры. Все размеры указаны в ДЮЙМАХ, как это было в исходном файле STEP. Они показаны в круглых скобках, потому что они являются «управляемыми» размерами в Fusion 360… не контролируют размещение, а измеряют существующее размещение.
Вы, вероятно, заметите, что размеры не обязательно соответствуют вашим ожиданиям или совпадают. Например, 42,896 дюйма для ширины платформы вместо 43 дюймов или 42,75 дюйма. Так было в файле STEP, и я ничего не менял. Отверстия в фанерной платформе имеют размер 1 дюйм и, вероятно, должны быть расположены на расстоянии 1 дюйм от края, но вы можете видеть, что они расположены неравномерно. Я предполагаю, что это НЕ было настоящей целью, и все они должны быть параллельны краю.
Я НЕ распечатывал и не вырезал ничего из этого сам, чтобы проверить, насколько хорошо все подходит, так что YMMV. Я просто хотел немного упростить задачу для людей, которые не знают, как работать с файлами STEP или программным обеспечением CAD, или просто чтобы больше оценить оригинальный дизайн, поскольку я считаю, что это довольно здорово!
ОБНОВЛЕНИЯ
09.01.2026

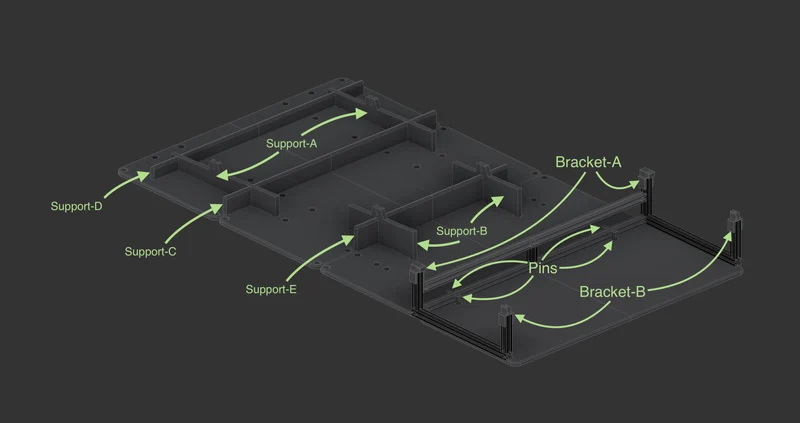

Добавлены STL для вспомогательных частей. Я полагаю, что их нужно было вырезать из фанеры толщиной 3/4 дюйма, но сюда включены STL на случай, если кто-то захочет распечатать. Один пользователь сделал это и использовал почти 2 кг нити.
2025-08-02

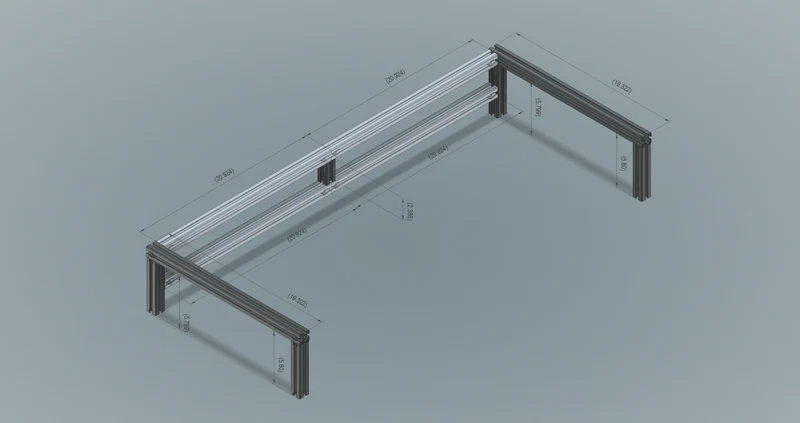

Добавлена фотография, показывающая размеры рельса 3030 в файле STEP:
Ноги (x4): 5,80 дюйма
Стороны (x2): 19,322 д��йма
Передняя часть (x4): 20,924 дюйма
Передняя опора (x1): 2,386 дюйма
16 мая 2025 г.
Добавлена модель с торцевой крышкой 3030.
15 мая 2025 г.
Новая модель рельс-кронштейна-3030.
После того, как @Mr_Ham_247425 прокомментировал попытку использования кронштейнов (и кронштейн A, который не подходит к направляющей), я решил объединить конструкцию кронштейна для направляющ��х с верхней частью, которая могла бы принять профиль 3030. Он фиксируется в круглых вырезах в направляющей, аналогично штатному кронштейну для крепления груза. Вы можете найти это в папке «Эксперименты Тодда», куда я буду помещать все, что разработал сам.
Его можно использовать вместо кронштейна А, который устанавливается в переднем положении на направляющей (ближайшем к сиденьям третьего ряда). Поскольку замки вставляются в выемки на направляющих, они устанавливаются в определенных местах. Вот ссылка на них, установленные в крайних положениях (спереди и сзади):
