PBY Catalina upgrades

Это комбинация приспособлений для выравнивания и деталей для обновления серии наборов PBY Catalina Academy в масштабе 1/72. Приспособления можно использовать со всеми вариантами комплекта (PBY-2, PBY-4, PBY-5 и PBY-5A). Детали обновления предназначены только для PBY-2 и PBY-4. Все они были напечатаны с использованием моего Prusa MK4 и сопла диаметром 0,4 мм с использованием нити PLA и стандартных настроек.

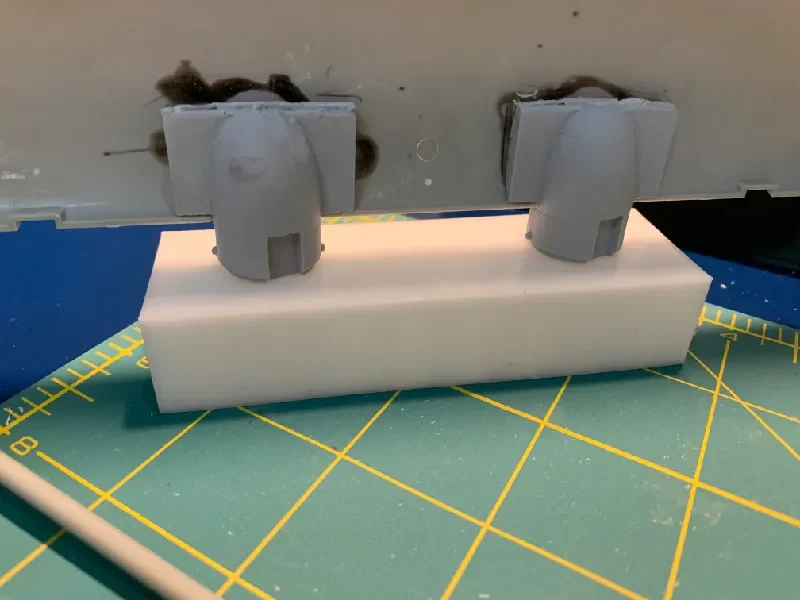

Приспособление для выравнивания гондолы двигателя

Используется с комплектом коррекции двигателя RedRoo Models Catalina. Инструкции по набору требуют, чтобы моделист нацарапал на деревянном бруске отверстия, чтобы обеспечить выравнивание гондол нового двигателя. Это приспособление можно распечатать вместо того, чтобы покупать деревянный брусок и сверлить отверстия.

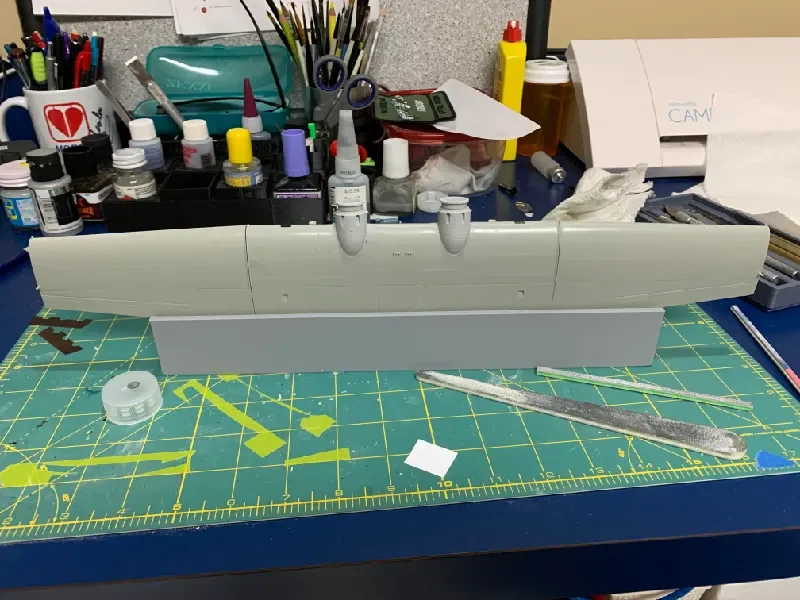

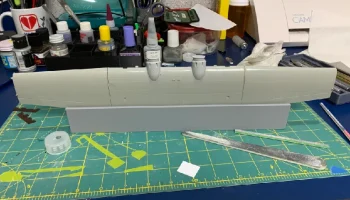

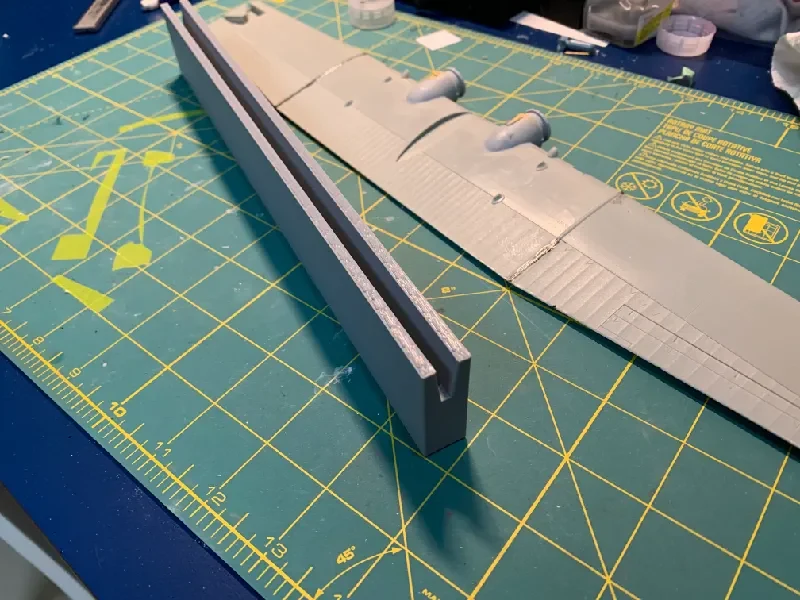

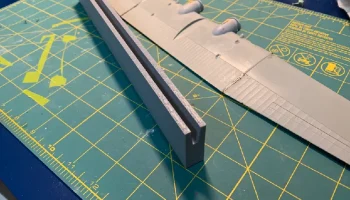

приспособление для выравнивания крыльев

Это приспособление длиной 12 дюймов, которое удерживает задние кромки трех основных частей крыла (центральной и двух внешних секций) на одной линии, обеспечивая плоскость крыла по всей длине. Склейте 3 части вместе, затем поместите их в приспособление и удерживайте резиновыми лентами в течение нескольких часов, пока цемент полностью не затвердеет.

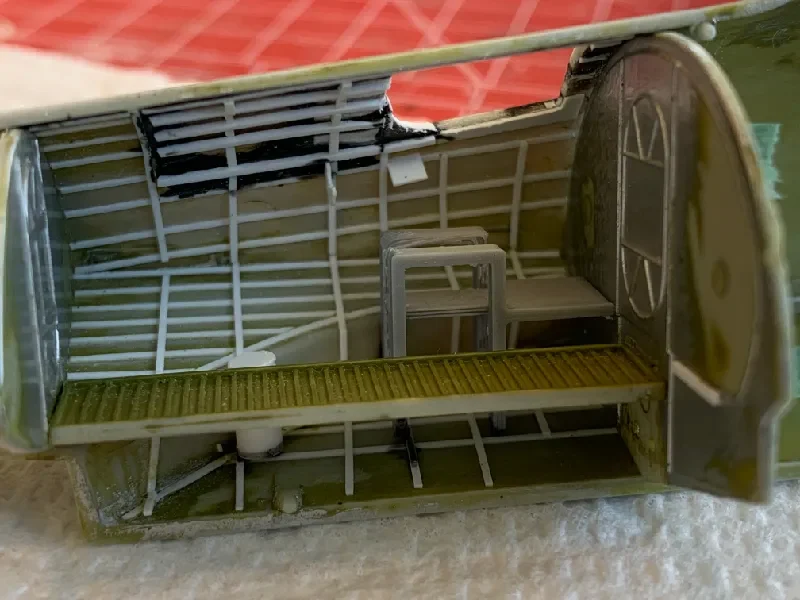

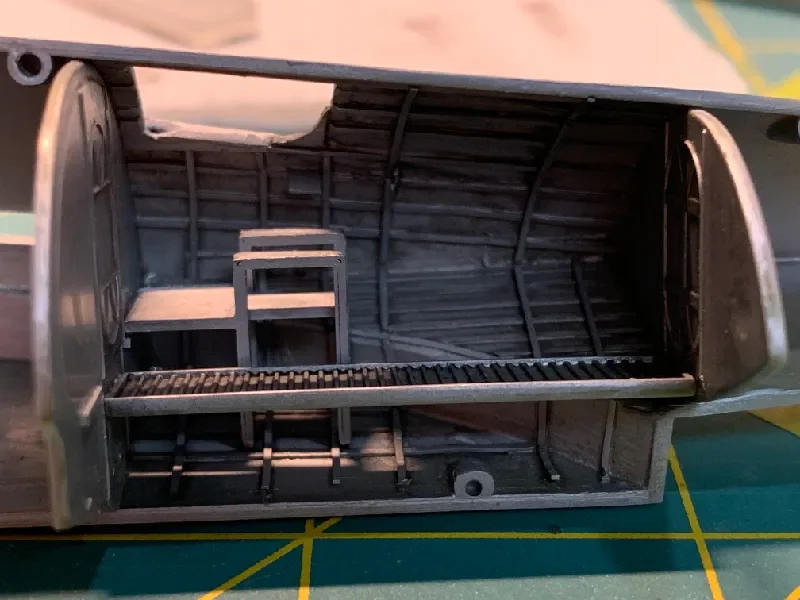

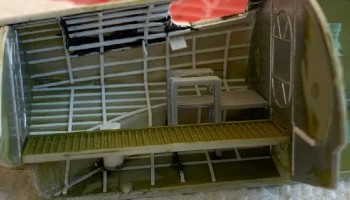

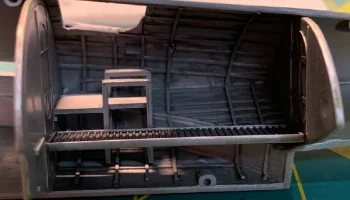

Задняя площадка наводчика/наблюдателя для версий PBY-1/2/3/4

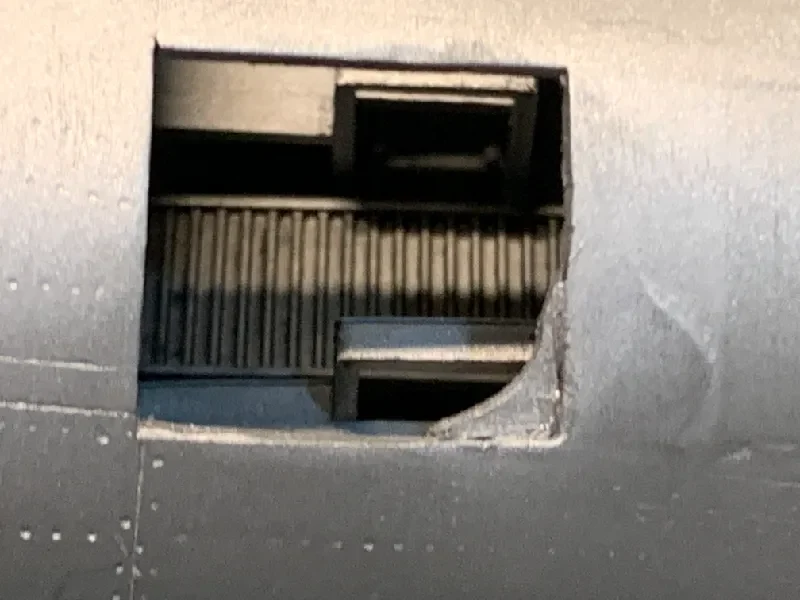

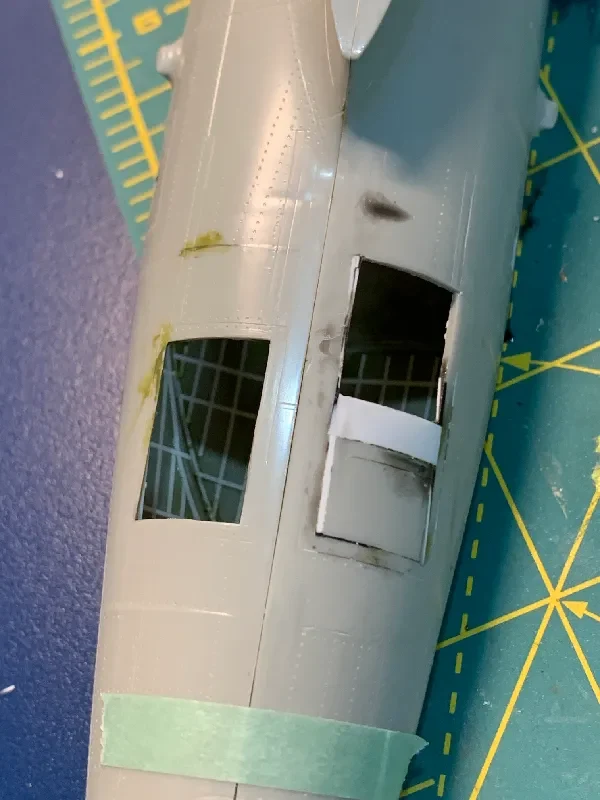

Задняя часть фюзеляжа комплекта содержит н��верные детали салона, что верно для версий 5/5А. Это обновление используется только в том случае, если вы планируете исправить ошибки комплекта задней части фюзеляжа, включая перемещение люков на 27 дюймов вперед и изменение их формы до правильной прямоугольной формы. После завершения единственное, что видно внутри фюзеляжа, — это платформа и центральный проход.

Поплавковые вставки на законцовках крыльев (требуется 2)

Поплавки достаточно точны, однако, если поплавки отображаются развернутыми (внизу), на нижней стороне крыла комплекта имеется большое отверстие, которое находится внутри верхней половины крыла. Это должен быть плоский лист с овальным отверстием для поплавкового привода.

Просто отрежьте большую часть установочного отверстия для привода комплекта, оставив около 1/16 дюйма (1,6 мм). Поместите вс��авку в отверстие и приклейте вставку к пластику с помощью цианакрилата. Заполните пробелы любимым наполнителем для моделирования.

Полное описание исправления будет на моем сайте greenshirtmodeler.org со ссылками на подробные описания каждого из вышеперечисленных пунктов.
