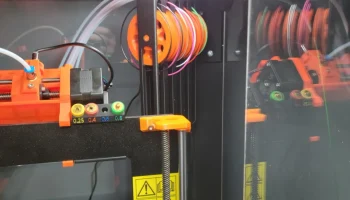

Отсутствие внешней направляющей нити на 5 катушках.

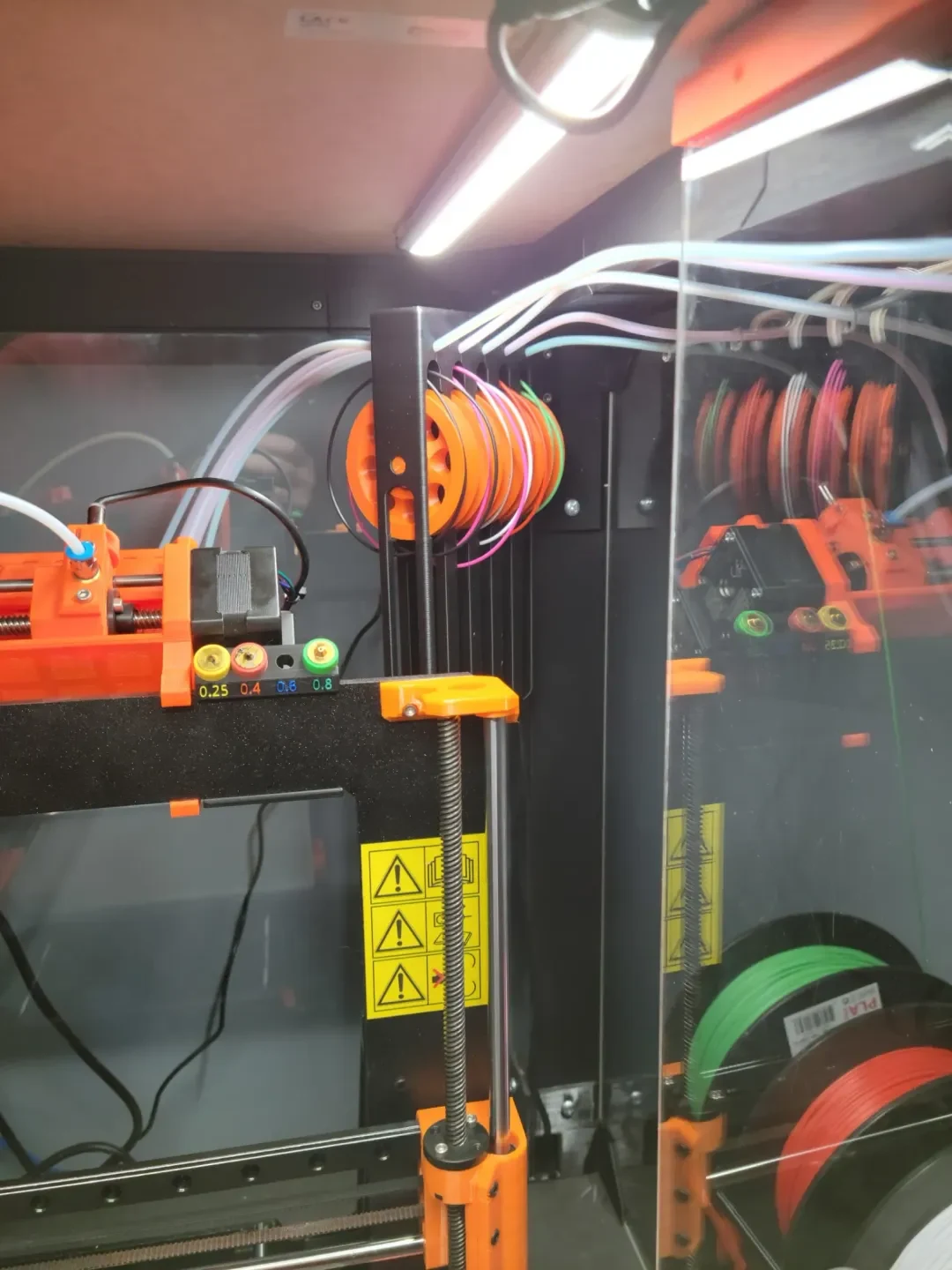

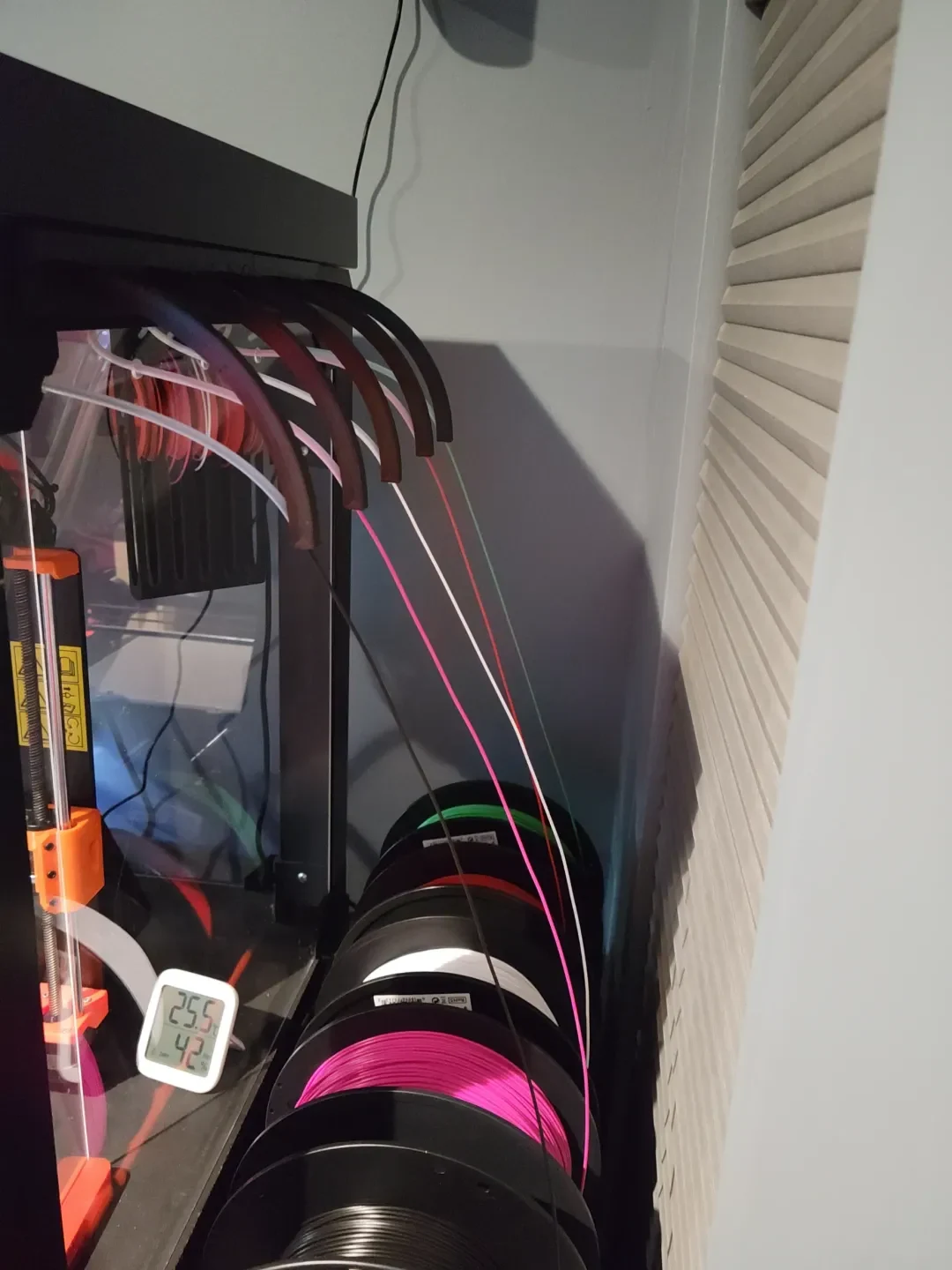

Эти направляющие для нити разработаны для работы с моим буфером MMU, установленным в углу. У меня катушки закреплены на держателях с правой стороны корпуса. Просверлил отверстия диаметром 8 мм в плексигласе на расстоянии 80 мм друг от друга. Пропустите ПТФЭ через отверстия и в эти направляющие нити, чтобы сохранить предсказуемый путь нити.
Две части направляющих соединяются вместе, что упрощает выравнивание, но при этом остаются в пределах размера MK3S.
Я рекомендую Allen Tech из ПТФЭ с внутренним диаметром 3 мм и внешним диаметром 4 мм. Секции длиной 10 футов будет достаточно с небольшим запасом. Я использую внутренний диаметр 3 мм, чтобы уменьшить сопротивление нити, поскольку нет необходимости обеспечивать герметичность 2 мм на участке от катушки до буфера. Просто имейте в виду, что из-за более тонких стенок трубки ее легко случайно зажать/сжать, по��тому при установке обращайтесь с ней осторожно. Allen Tech, в частности потому, что это бренд, который, по моему мнению, наиболее соответствует измерению наружного диаметра, имеет разумную цену и доступность.
Прикрепите к верхней направляющей Lack, просверлив направляющие отверстия, достаточно маленькие, чтобы в них можно было ввинтить 30-миллиметровые болты M3, или достаточно большие, чтобы можно было пропустить 35-миллиметровые болты M3, и вставить гайку на внутренней стороне направляющей.
На них нет реальной нагрузки, поэтому подойдет приличный PLA со слоем 0,2 мм, 2 периметра, заполнением 15%. Опоры не нужны.
Я использую 5 таких держателей катушек.
