Коробка наружного блока внутренней связи Comlit

Я спроектировал этот корпус (коробку) с дверью для наружного блока внутренней связи. Распечатал его из Creality Hyper ABS, состоящий из трех частей: основной корпус, дверца и ручка. Никакие опоры не нужны.

collaborate.shapr3d.com/v/diA-jMrYESF4Emx5bidyq

Принтер: Qidi Q1 Pro

Слайсер: Слайсер Орки

Сопло: 0,4

Те��пература сопла: 260

Температура кровати: 85

Вкл. Температура: 40

Нить: Creality Hyper ABS

Высота слоя: профиль 0,16

Заполнение: 15%

Стен: 3

Поддерживает: Нет поддержек

Края: 5 мм внутренние и внешние.

Необходимо:

3 латунных вставки м3

3 винта с внутренним шестигранником M3x10

4x 4x2 магнита

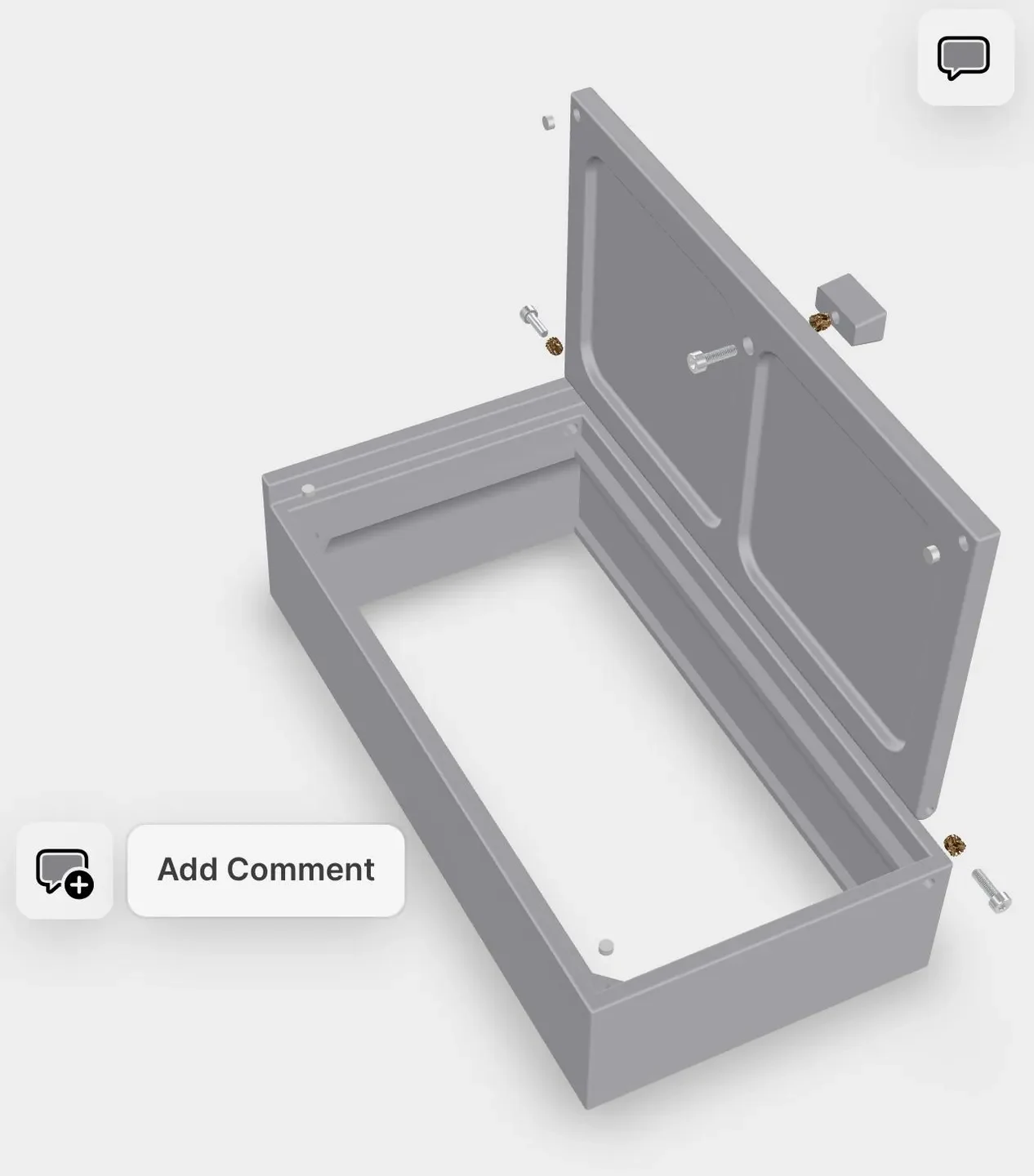

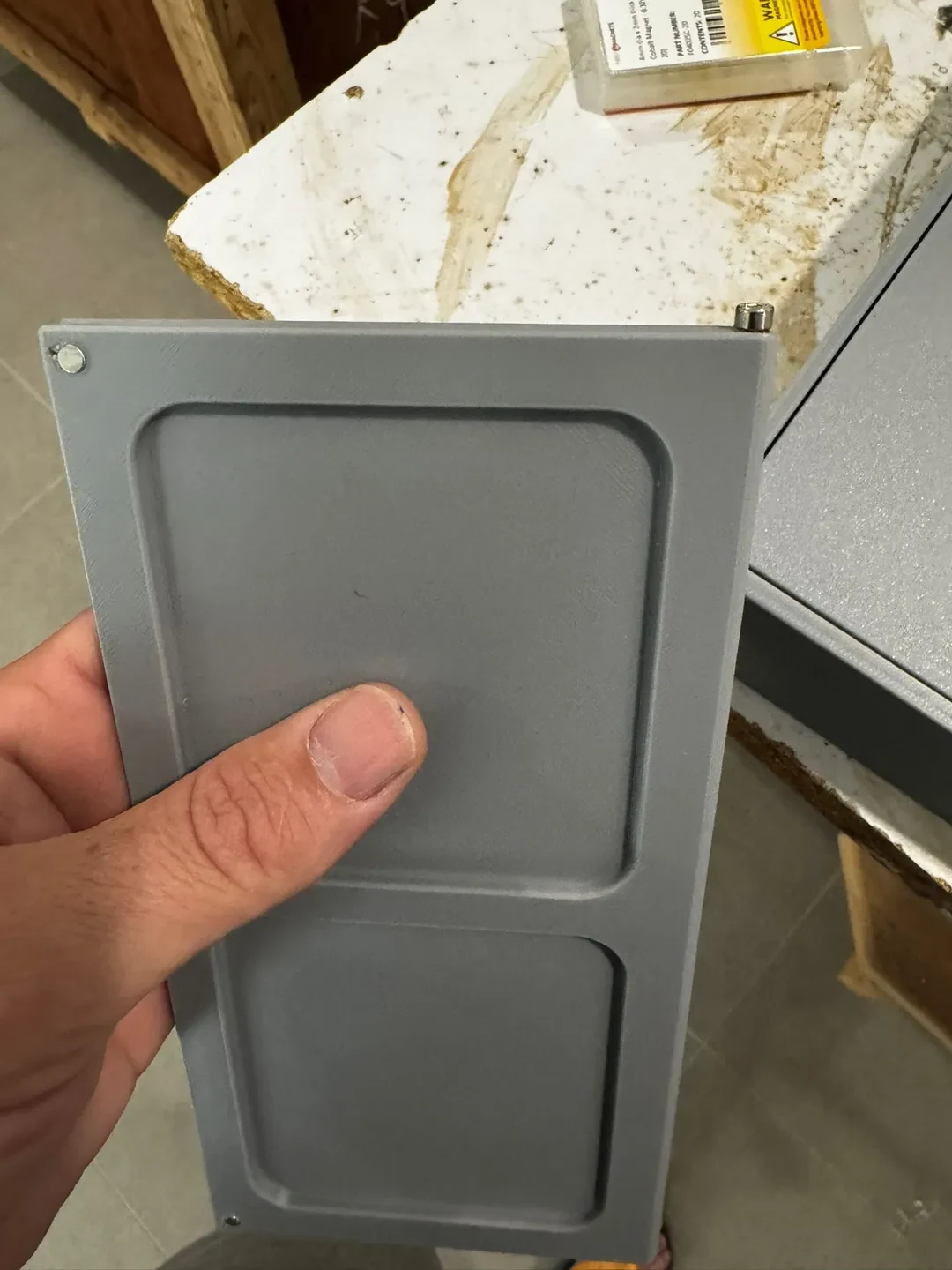

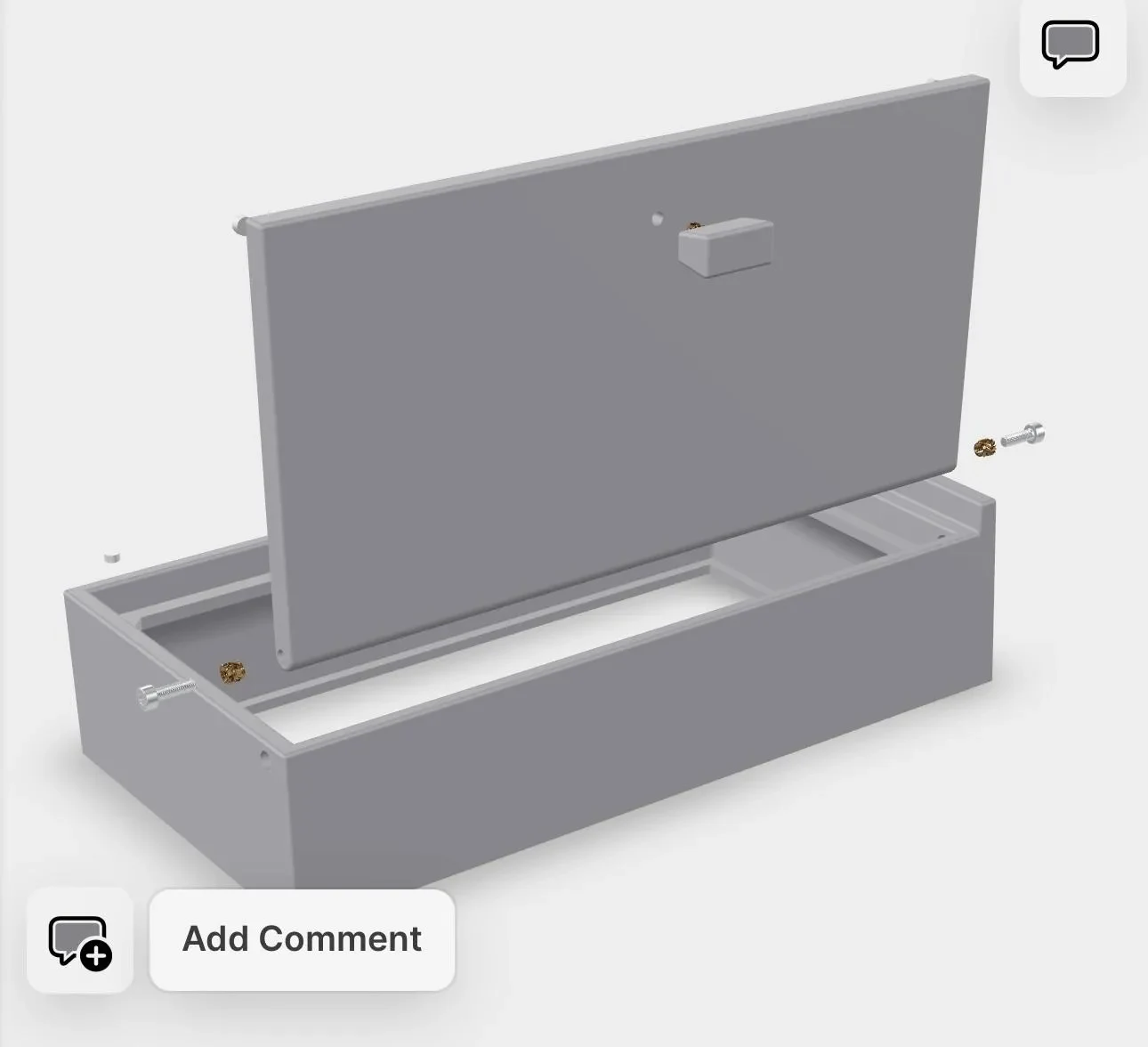

Сборка: Тепловые вставки входят в верхнюю и нижнюю часть двери. Вверните 1 винт с шестигранной головкой в ​​верхнюю вставку дверцы. Теперь поместите дверцу в основной корпус так, чтобы винт с шестигранной головкой вошел в отверстие в верхней правой части основного корпуса. Через отверстие в нижней правой части основного корпуса вверните второй винт с шестигранной головкой, чтобы закрепить дверцу. (петля).

Затем вставьте последнюю нагревательную вставку в ручку и закрепите ручку последним винтом с шестигранной головкой.

Затем приклейте магниты в отверстия с левой стороны сверху и снизу основного корпуса и двери. (убедит��сь, что вы вставляете магниты правильной стороной вверх, чтобы они не отталкивали друг друга.

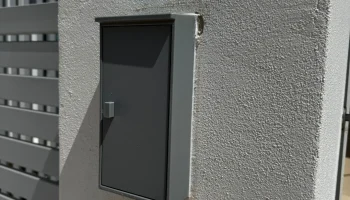

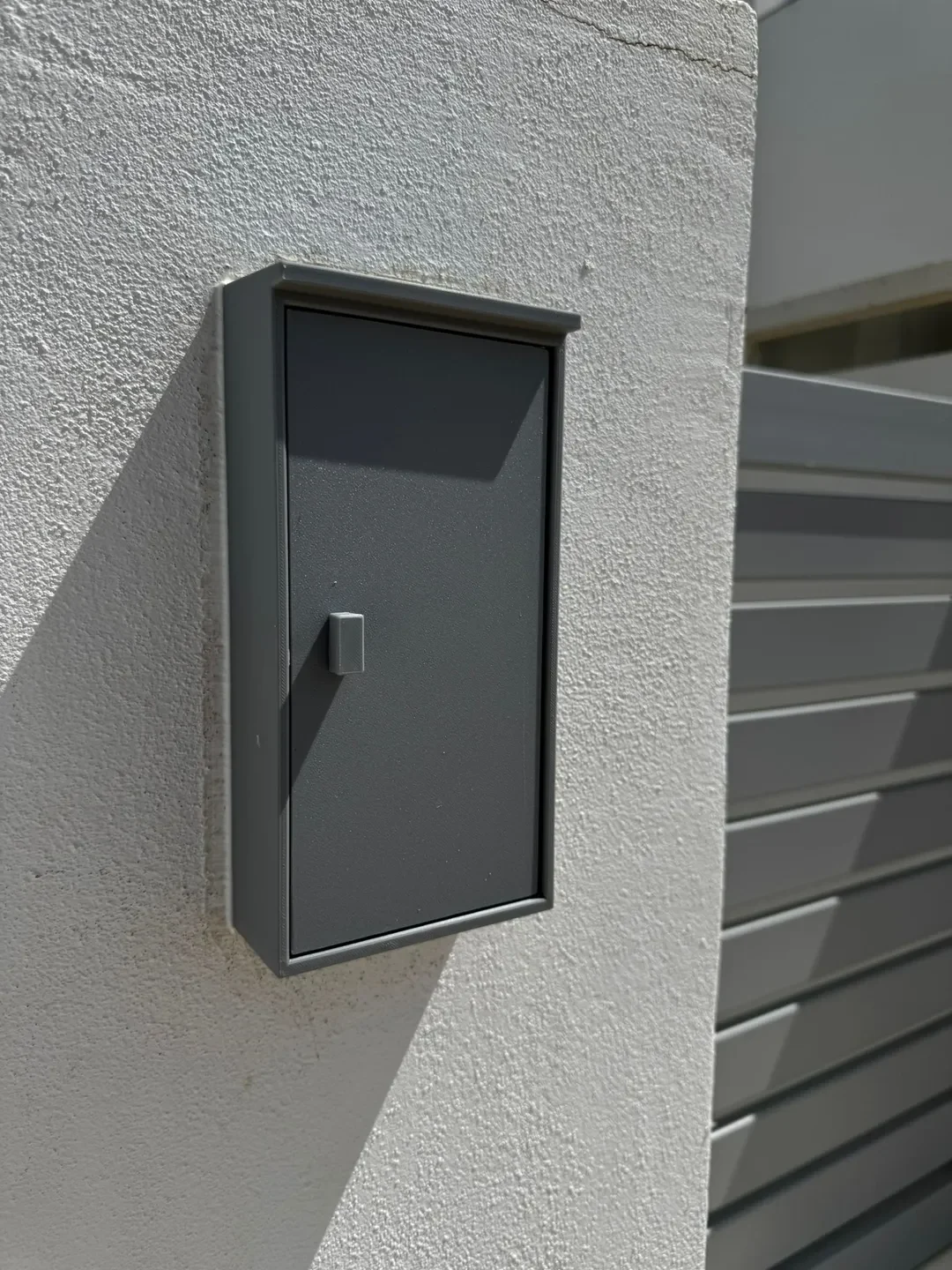

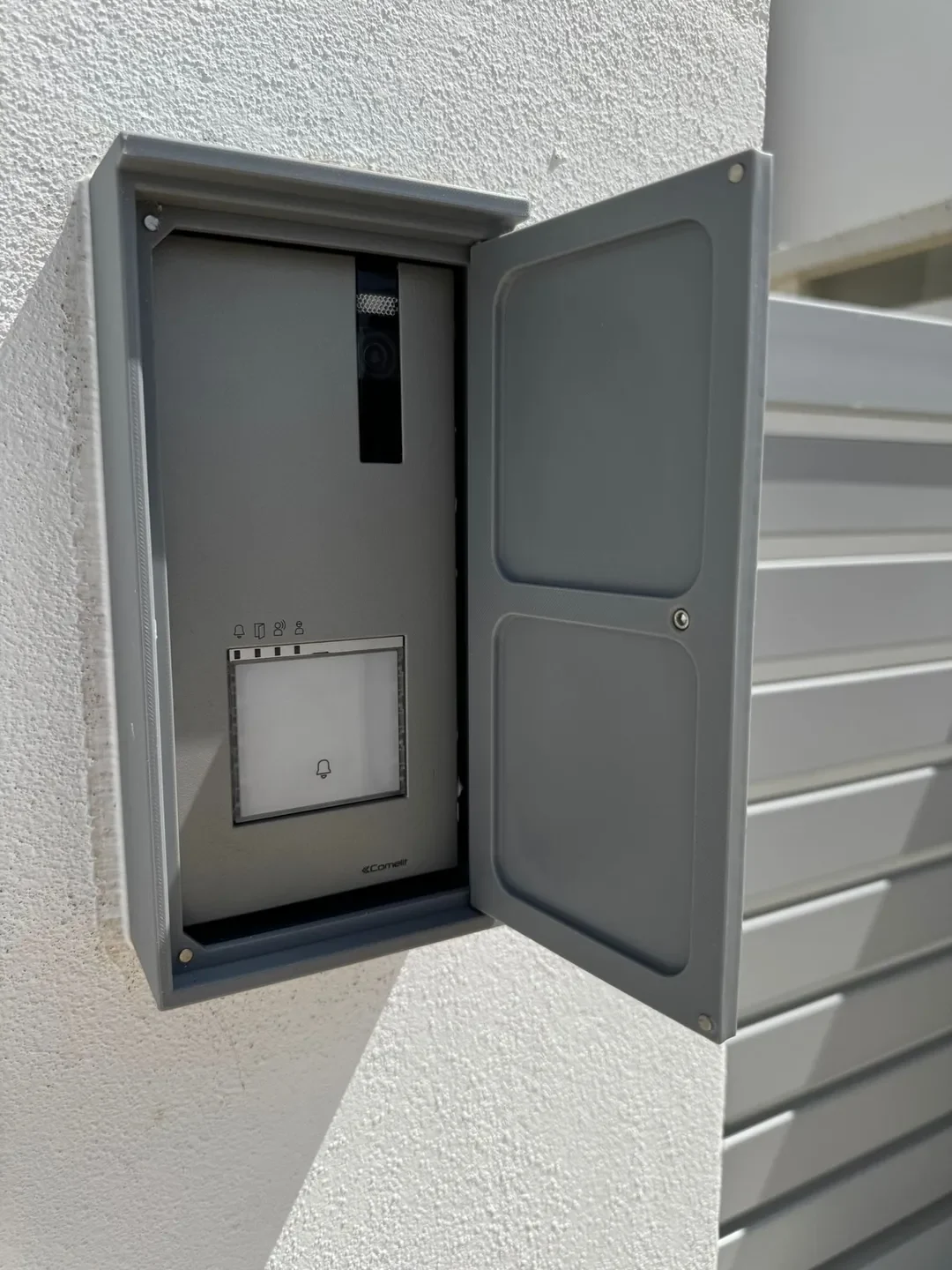

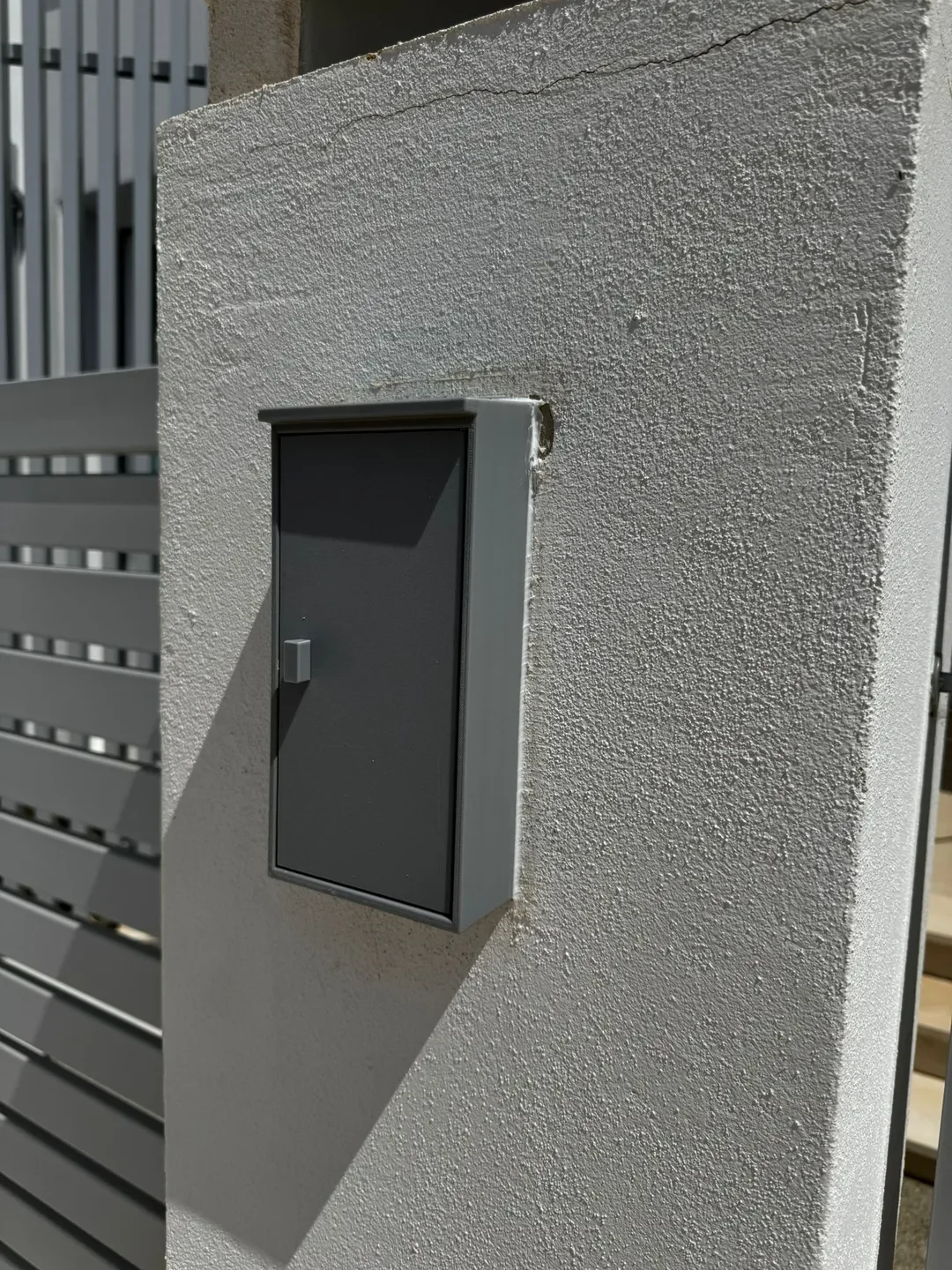

Поскольку мое переговорное устройство было уже прикреплено к стене, я спроектировал коробку, чтобы надеть переговорное устройство. Я использовал силикон, чтобы приклеить его к стене.
