Геодезические(k) светодиодные сферы RGB

ОЧЕНЬ ВАЖНОЕ ПРИМЕЧАНИЕ

Это не простой проект: распечатайте, соберите и наслаждайтесь. Это требует немалого опыта, базовых знаний в электронике, большого терпения и, возможно, немного нервов (оно того стоит!). Я постараюсь дать вам как можно больше информации, чтобы вам было легче.

Поддержите мою работу

Детали и нити сторонних производителей можно найти в 3DJake (международная верс��я, Великобритания, Германия, Франция).
Я получу небольшую долю от любого заказа, который вы выполните по этим ссылкам (без каких-либо дополнительных затрат для вас ).

Если вы хотите напрямую поддержать мою работу, вы можете купить мне кофе.

Если вы хотите заказать принтер Prusa и заработать несколько Prusameters (я тоже получу их), вы можете использовать мой реферальный код "@Whity" при оформлении заказа или нажать одну из следующих ссылок.
(код работает только для первого заказа каждой модели принтера):
| ЯДРО Один | CORE One Kit | МК4 | Комплект МК4 | МИНИ+ | МИНИ+ Комплект | XL | СЛ1С | SL1S+CW1S |

Также обратите внимание на другие мои модели.

Обновления

07.09.2020:

Заменены все геодезические файлы STL.
(теперь они ориентированы в идеальном положении для печати)
Добавлена загрузка профиля Cura для MK3S.
Добавлен скриншот еще одного слоя (повышение точности).
Добавлен раздел «Программный ко��»

Введение

Моя работа на конкурс Prusas «Свет и 3D-печать» в сентябре 2020 года. (Не забудьте поставить лайк...)

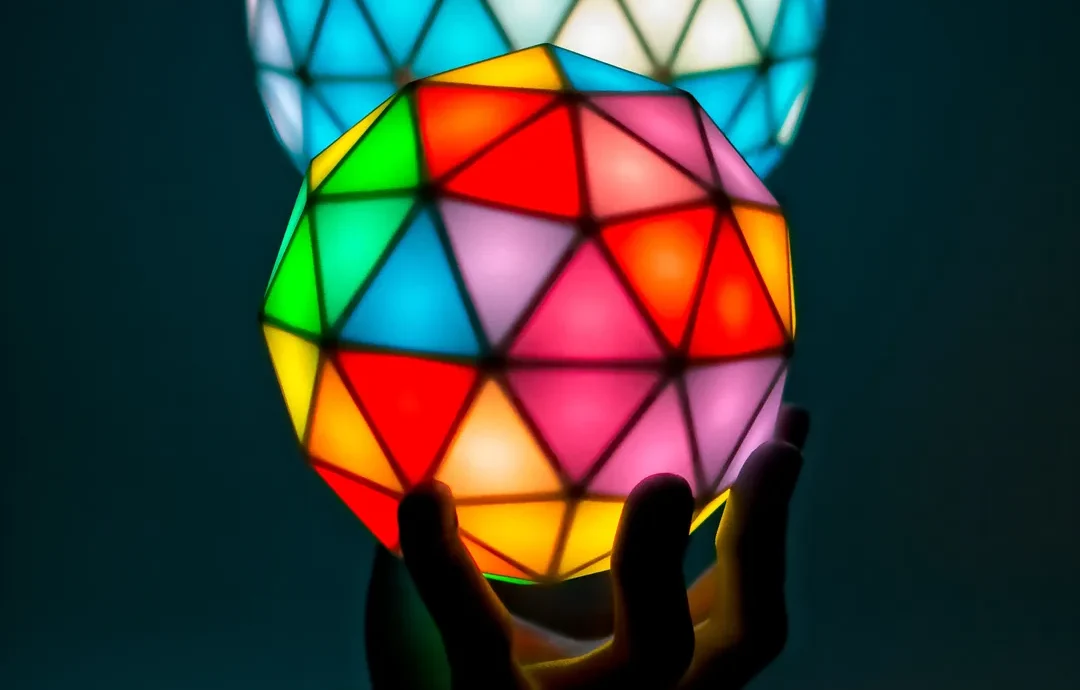

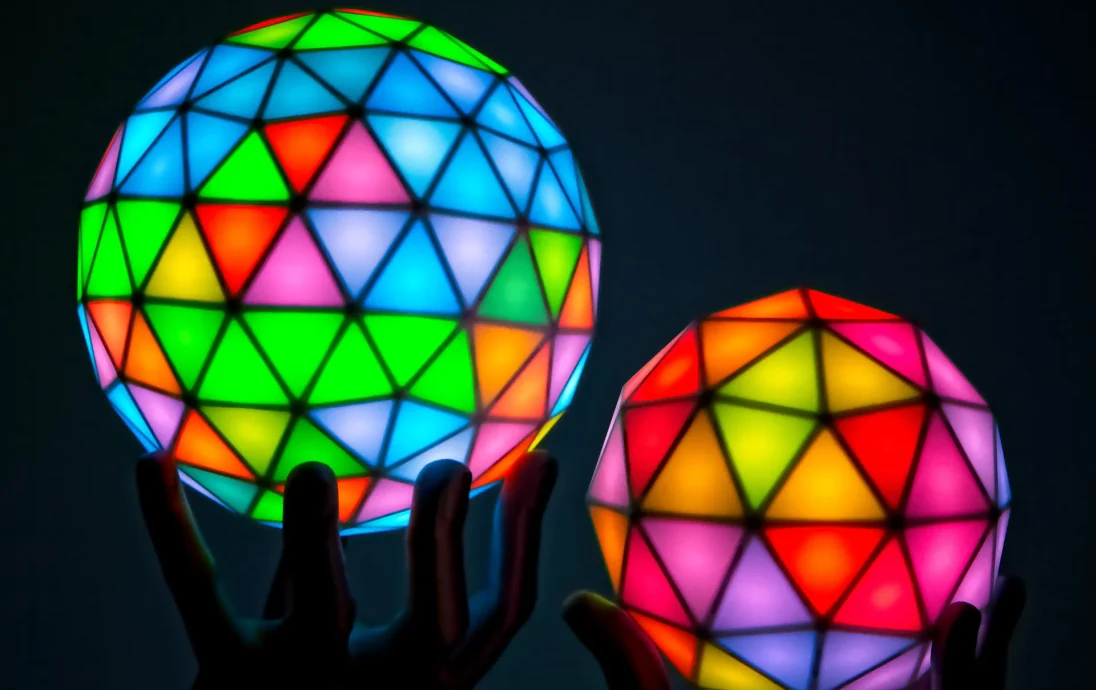

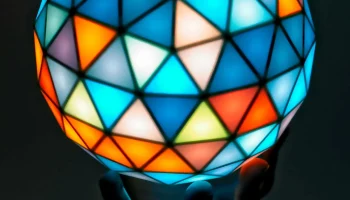

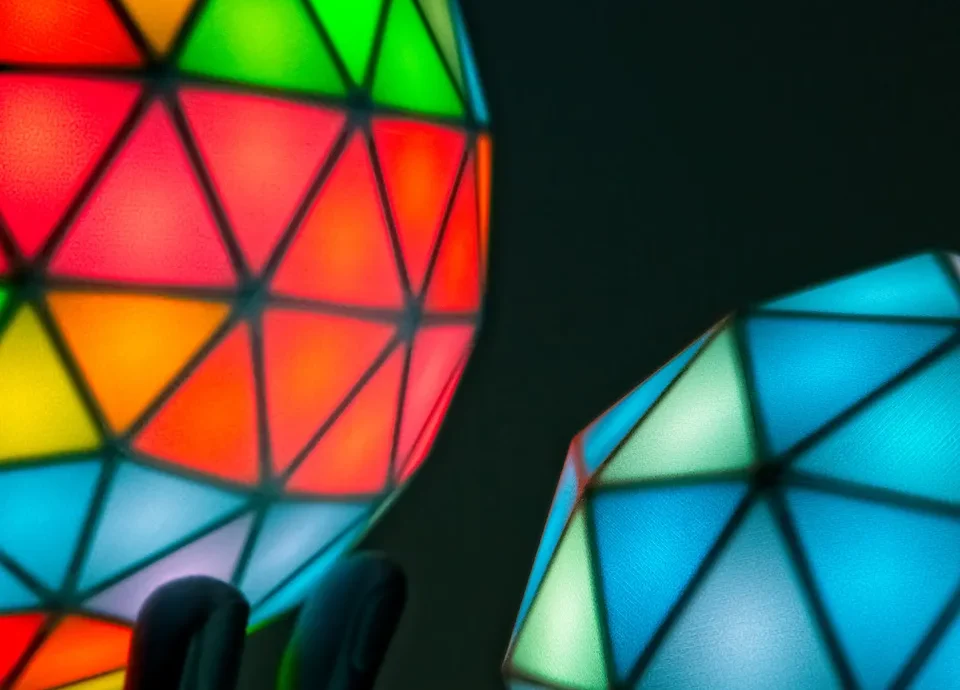

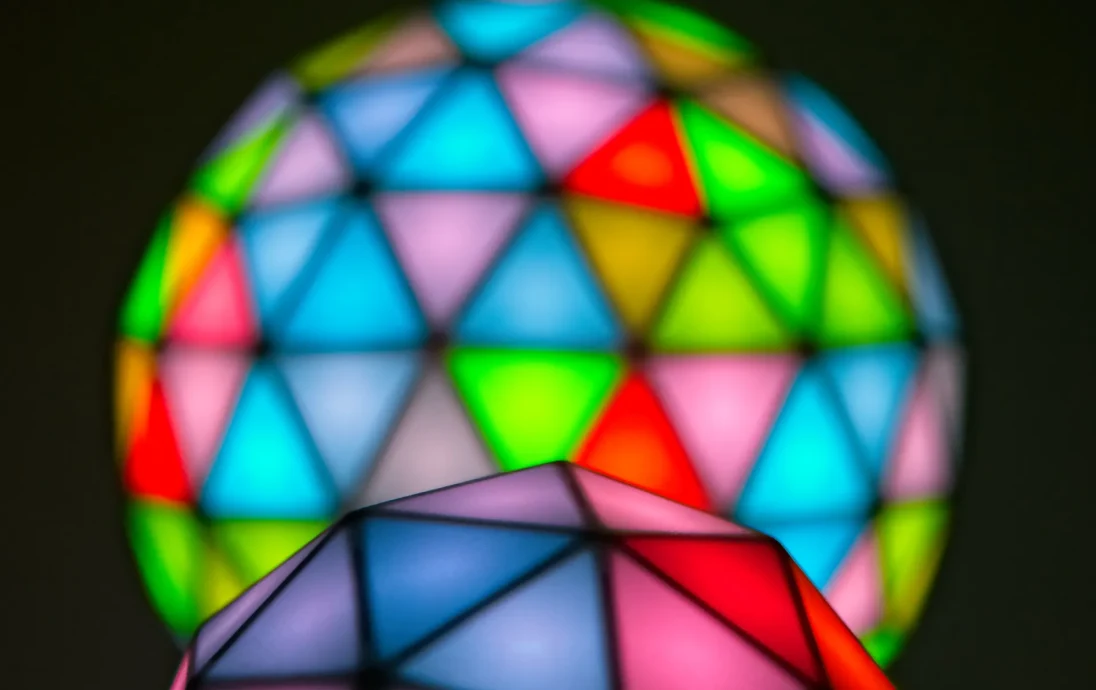

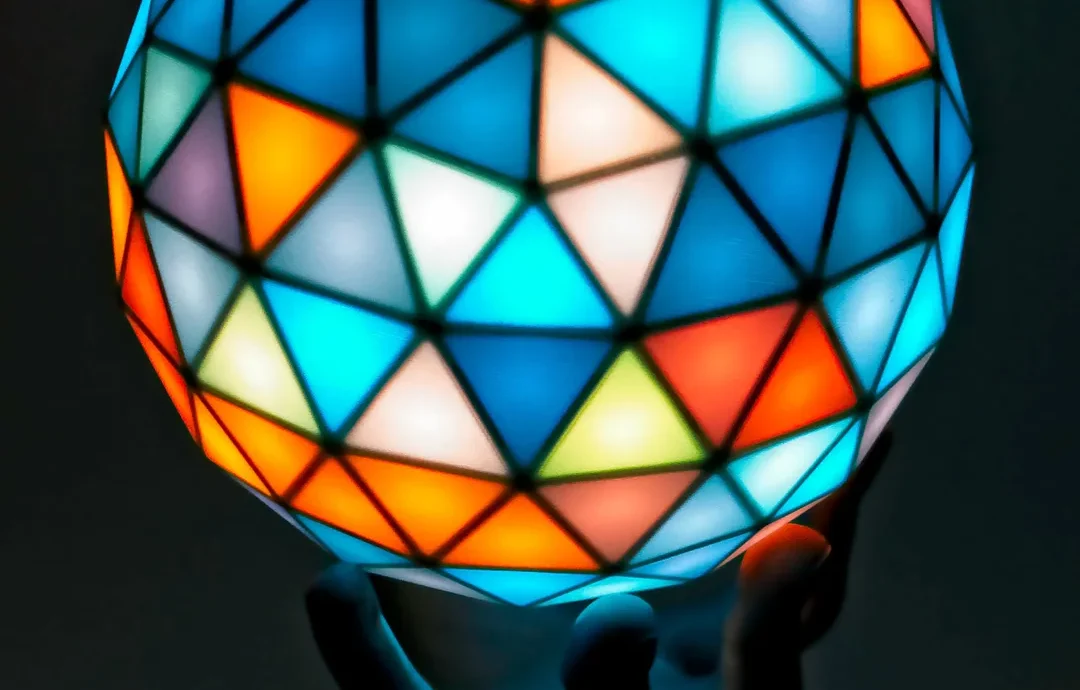

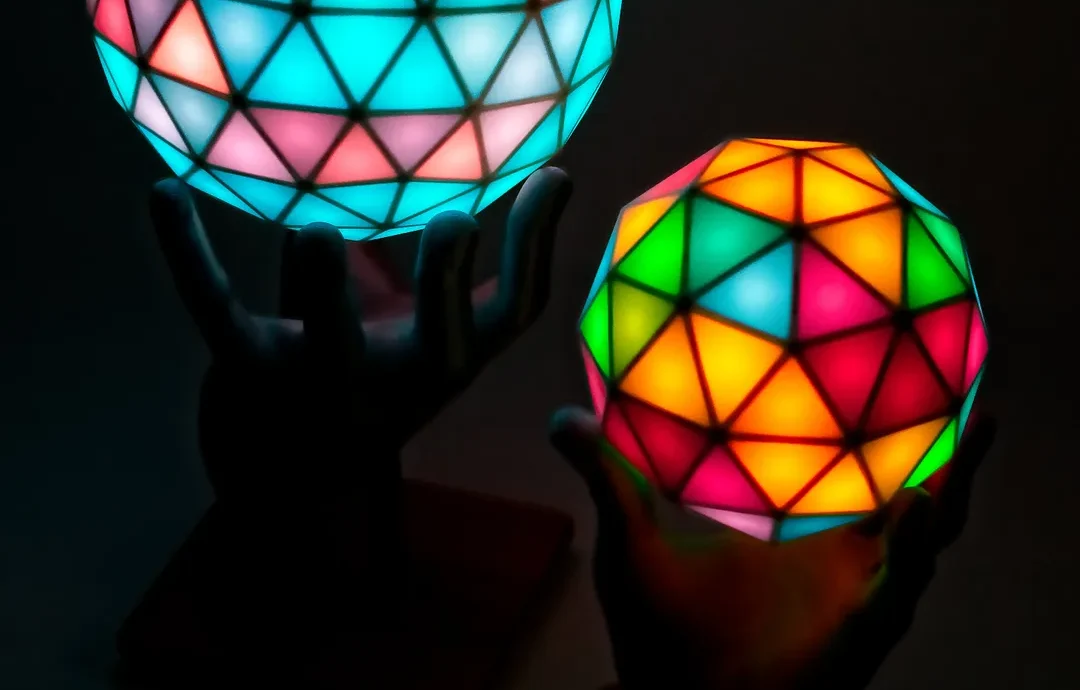

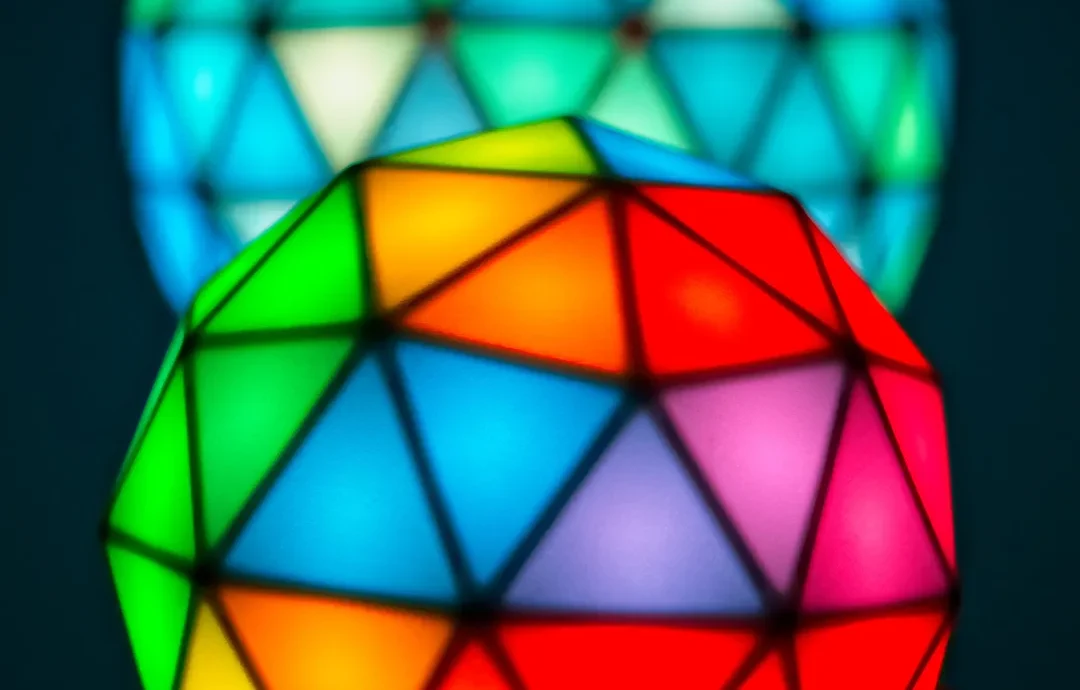

Две светодиодные сферы RGB в форме, знакомой вам по геодезическим куполам, но в виде полной сферы.

Размер Тип Диаметр Лица
Малый 2В 125 мм 80
Большой 3В 180 мм 180

Поскольку я потратил на этот проект более ста часов, я хотел бы начать с его истории и процесса перехода к финальной версии.
Если вас не волнует история, просто прокрутите вниз до печатной части (важно ее прочитать!).

История

Некоторые из вас, возможно, знают Конгресс Хаос-коммуникаций (около 17 000 человек), который проводится каждый год между Рождеством и Новым годом. И как каждый год я думал о проекте, над которым мог бы поработать или показать там (для меня это стало своего рода традицией).

Я знал, что в нем должны быть задействованы светодиоды RGB, не более того. Поэтому я начал просматривать Google, Youtube и сайты 3D-печати в поисках идей. Однажды вечером я нашел это видео, благодаря которому я начал изучать геодезические сферы, не зная, к чему это приведет.

Много вечеров спустя у меня было очень приблизительное представление о том, как это могло бы выглядеть.

Путь от PoC до финальной версии
Начало

Все начинается с подтверждения концепции. Будет ли оно работать вообще?

Это была моя первая «быстрая» попытка использовать одиночные светодиоды RGB из светодиодной ленты W2812B:

Я также сделал видео об этом.

Это уже выглядело весьма многообещающе.

Чтобы рассчитать правильную длину отдельных треугольников, я использовал этот онлайн-калькулятор.

Сделайте это больше

Следующим шагом было найти способ собрать отдельные треугольники. Эта часть занимала больше всего времени...

Примечание. Вначале я напечатал первые несколько слоев белым PLA, а ��стальные — серебристым, потому что надеялся получить более яркие плитки и лучшее разделение между отдельными треугольниками. Позже выяснилось, что это вообще не нужно. Печать белым цветом работает отлично.

С помощью скотча склейте четыре отдельных треугольника как можно точнее, а затем склейте пять из них в полный круг.

Примечание: немного неправильный угол в дизайне складывается...

Исправлен неправильно рассчитанный угол в моем проекте.

Горячий клей, FTW!

Мне не понравились промежутки между большими треугольниками и не очень красивыми углами, как вы можете видеть в этом видео.

Кроме того, точность была недостаточно хорошей для полной сферы. И снова возникает небольшая ошибка. Это просто не выглядело б�� так потрясающе, как мне хотелось бы.

Итак, начались поиски лучшего решения...

Повышение точности

Распечатать его в виде полусферы одной частью было невозможно, так как это было бы довольно сложно и в конце выглядело бы не очень красиво.

Мне пришла в голову идея распечатать несколько расплющенных треугольников, как одну полоску, а затем склеить их вместе. Это значительно уменьшит вероятность ошибок.

Как я ч
