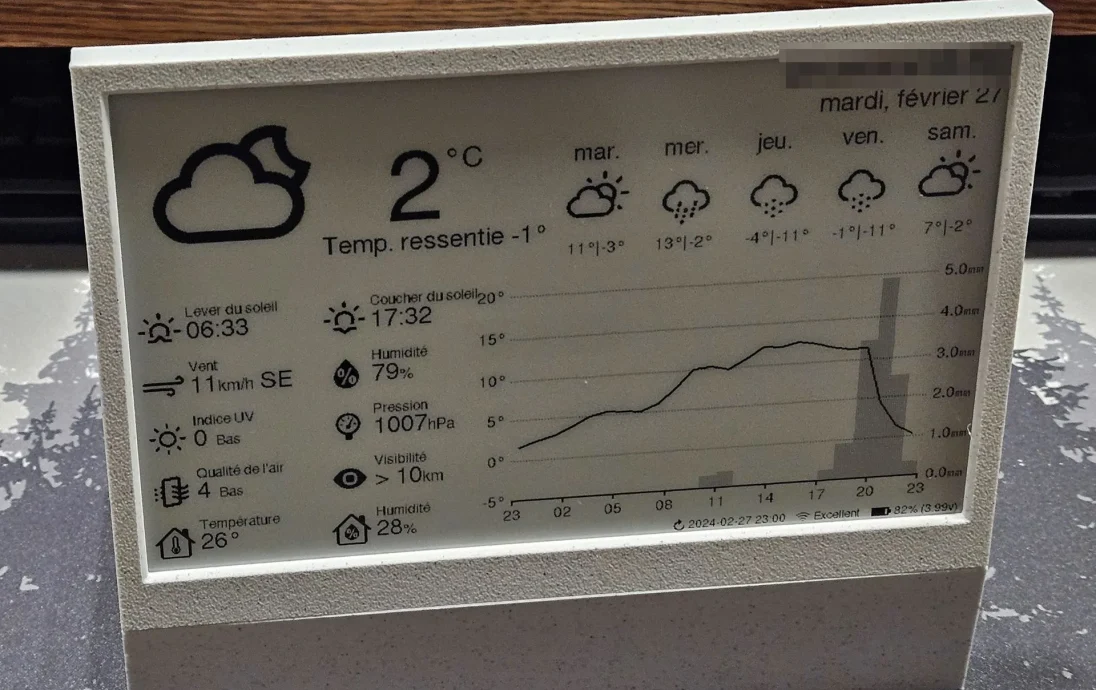

Метеостанция с использованием ESP32

Метеостанция с использованием ESP32

Вам придется проверить github проекта. Я нашел все необходимое для создания этой схемы.

https://github.com/lmarzen/esp32-weather-epd

О модели

Эту модель я создал сам. Вам не нужно будет пользоваться поддержкой, поскольку я разрабатываю дизайн для 3D-печати и избегаю поддержки. Крышку можно печатать лицевой стороной вверх или вниз, поскольку отверстия предназначены для печати в перевернутом виде.

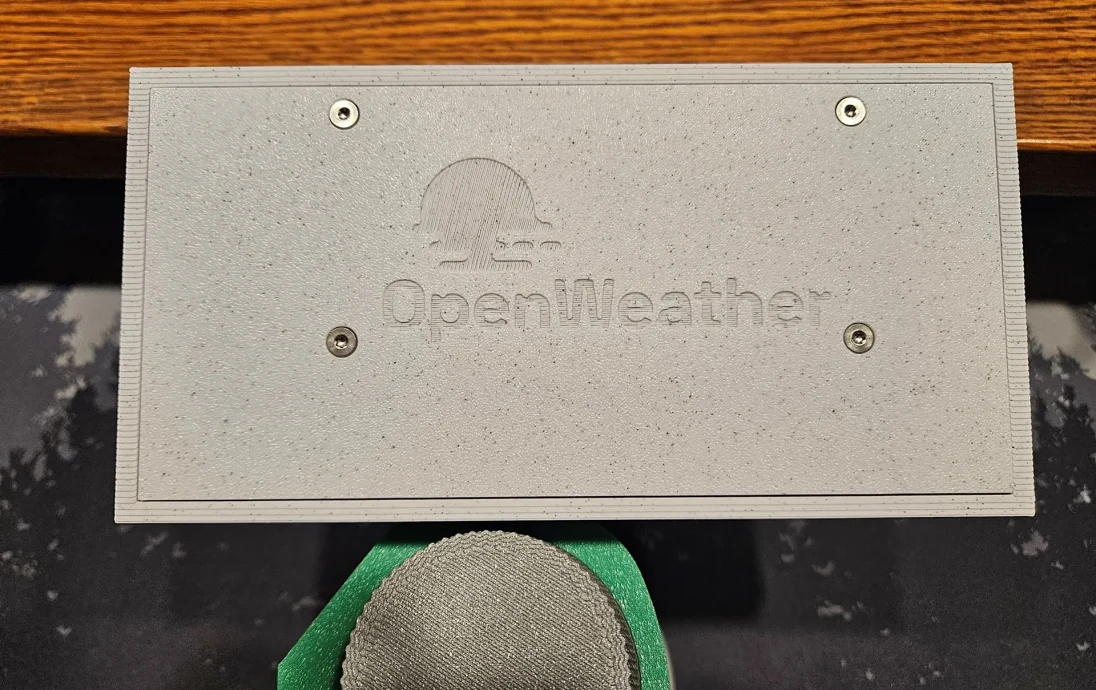

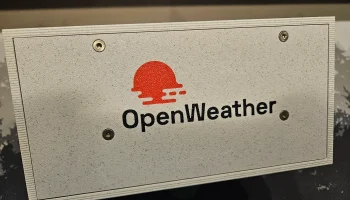

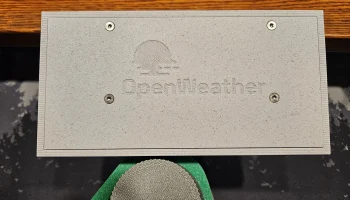

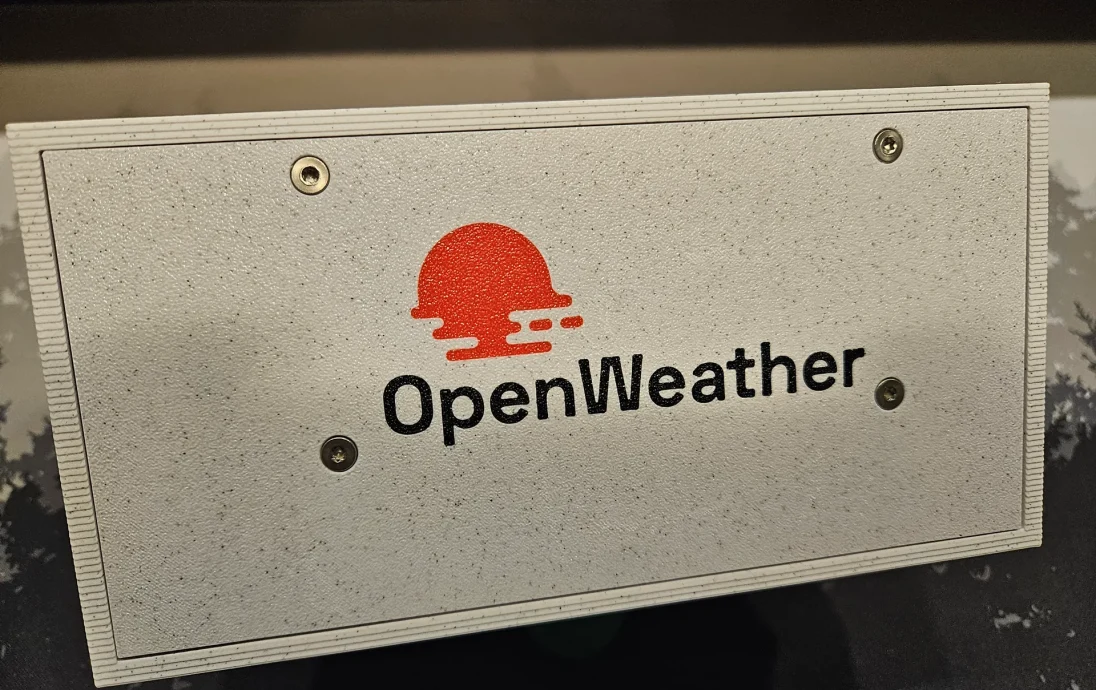

Вы найдете две крышки: одну с тисненым логотипом OpenWeather, а другую, на которой нет логотипа, но на самом деле она вырезана с использованием 0,01 мм. Слайсер проигнорирует его, но вы можете раскрасить его и распечатать с помощью AMS/MMS. Если вам не нужен логотип, используйте его и не раскрашивайте.

BME280 имеет специальное место со встроенным впускным и выпускным отверстием на задней части коробки, поэтому датчик более изолирован от условий внутри коробки.

Что вам понадобится для сборки этого

Винты M2 и M3, которые я использую, имеют очень плоскую головку, я знаю, что это очень специфично, но именно так была сделана модель.

Оборудование, которое я использую для постройки станции
Микроконтроллер FireBeetle 2 ESP32-E
Хороший дисплей 7,5 дюйма на электронной бумаге GDEY075T7
Хорошая плата адаптера дисплея DESPI-C02
ПЛ 905090 аккумулятор
Модуль BME280 5 В (маленький)
Необходимое оборудование, связанное с самой моделью
8 вставок с резьбой M3 (я использую длинную) (M3x6x4,5) (расчетный размер отверстия 4,4 мм)
5 встав��к с резьбой M2 (используйте короткие) (M2x3x3,5) (расчетный размер отверстия 3,3 мм)
4 винта M3 (от 14 до 20 мм); для экрана
4 винта M3 (6 мм и 14 мм); для крышки
5 винтов M2 (от 3 до 5 мм); для фиксирующего зажима и BME280
4 самореза M1,4 (4-5 мм); для Огненного Жука
Инструкции по сборке

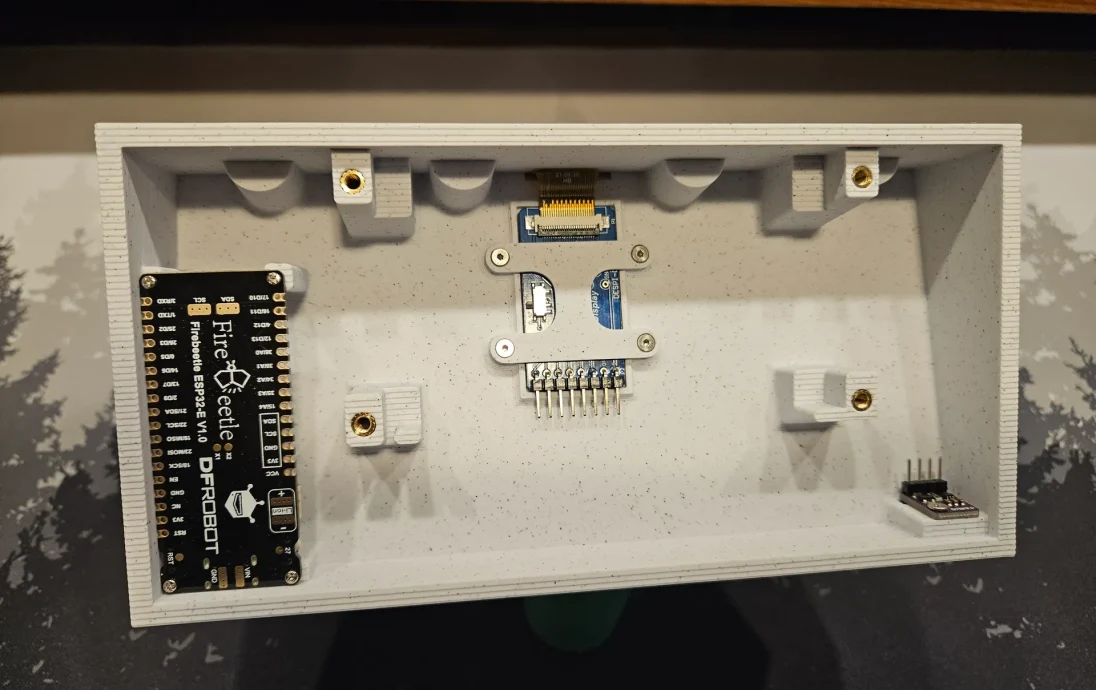

Установите все резьбовые вставки в основание.

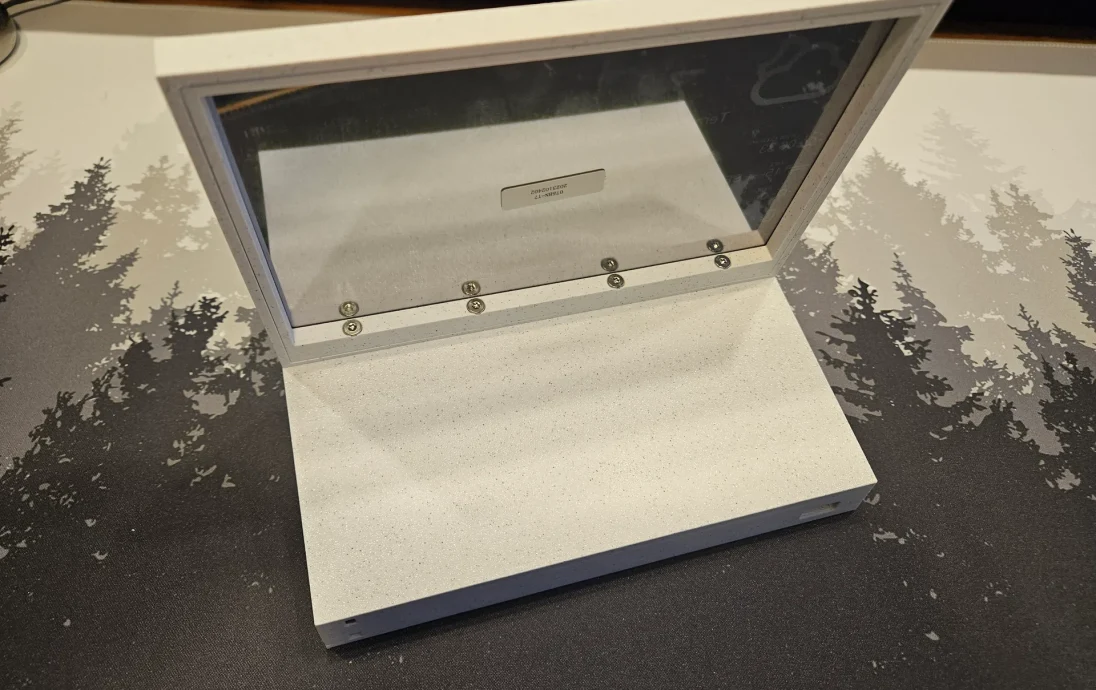

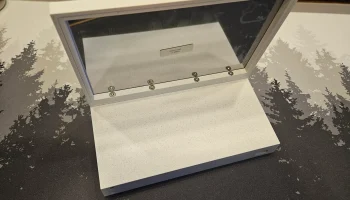

Вставьте экран в рамку, ленточный кабель пропустите через прорезь в рамке, а затем вставьте удерживающую скобу за экраном. Вы увидите, что в верхней части удерживающей скобы есть 3 выступа, которые выравниваются в верхней части рамы и удерживают эту часть на месте.

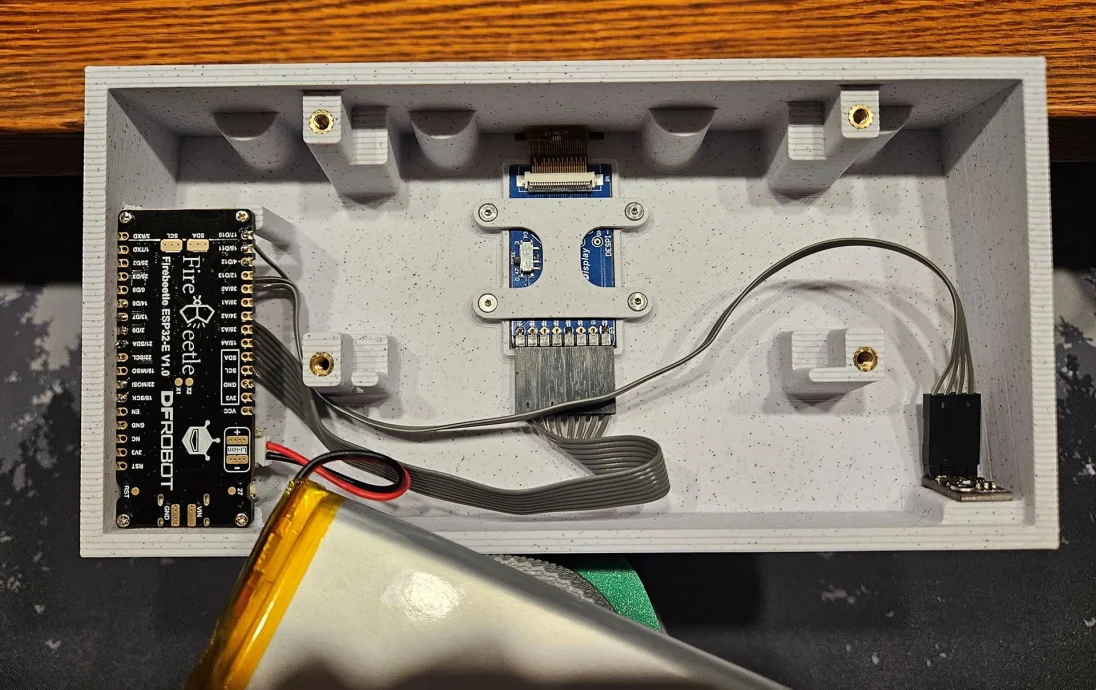

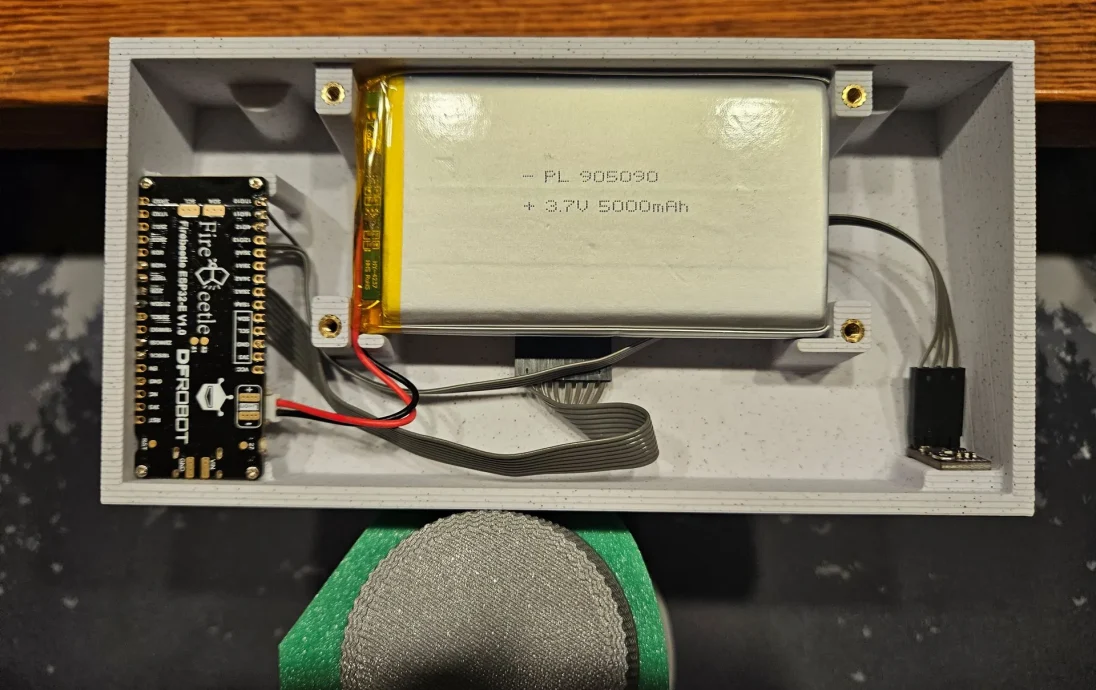

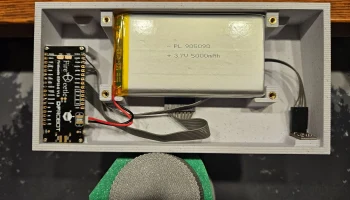

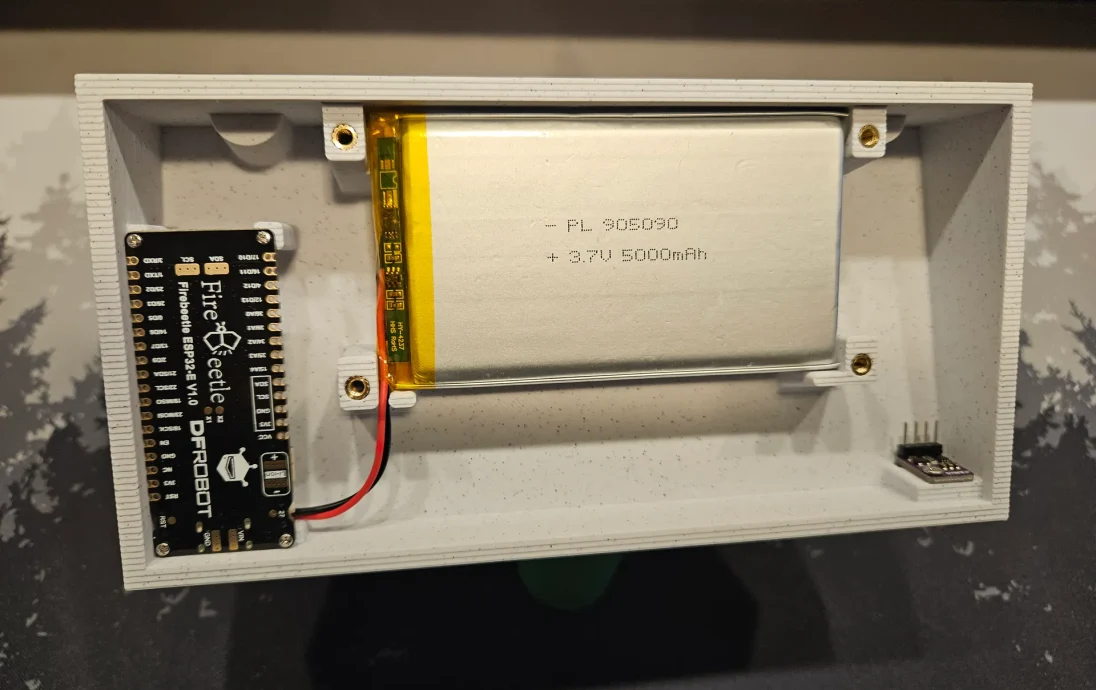

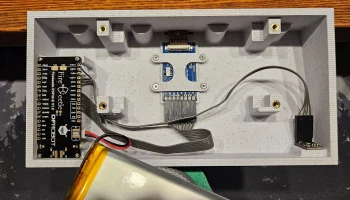

Установите схему внутри базы, убедитесь, что у вас достаточно длинный кабель. Я использовал старый ленточный кабель IDE и обжал разъем для двух модулей. Обратите внимание, что на FireBeetle невозможно установить разъем, придется припаивать провода непосредственно к FireBeetle.

Правки

Я добавил непроверенную рамку экрана, отверстие которой на 0,6 мм больше, и получил комментарий, в котором говорилось, что экран при печати был немного тугим. Я добавил два новых непроверенных файла. Я удалю непроверенные обозначения, когда получу напечатанный комментарий, который у кого-то работает, а пока две рамки экрана и фиксатор рамки экрана с обозначениями (зазор на 0,6 мм больше) следует считать экспериментальными.

Некоторые изображения деталей конструкции

Местоположение BME280

FireBeetle USB-C и отверстие для сброса настроек

Крючки в верхней части крепления задней панели экрана

Подробности печати

Я напечатал его с помощью Overture ROCK PLA Rock White. При высоте слоя 0,2 мм и сопле 0,4 мм на BambuLab P1S. В параметрах печати нет ничего особенного, обычная легкая печать.

Вот моя рабочая пластина, когда я не делаю многоцветную крышку. Обратите внимание, что крышка обращена логотипом вниз. Помните, что отверстия предназначены для печати таким образом.

На второй рабочей пластине хорошо видны выступы в верхней части крепления задней панели экрана. Опять же все легко печатается без подставок.
