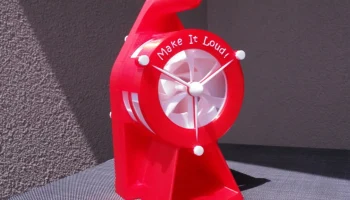

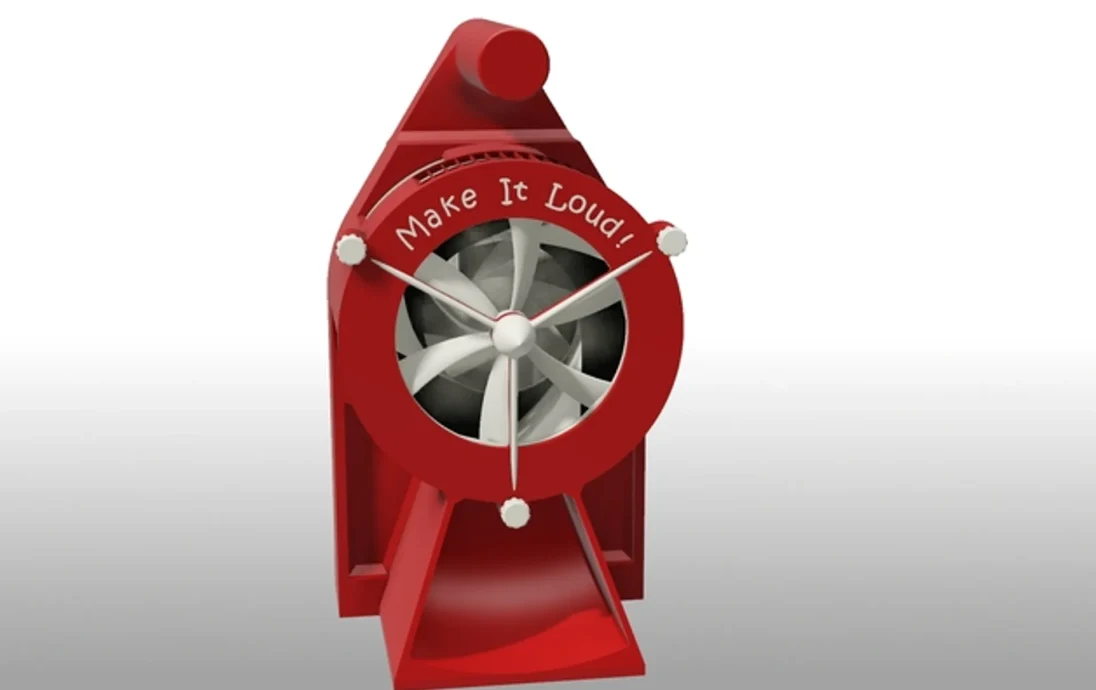

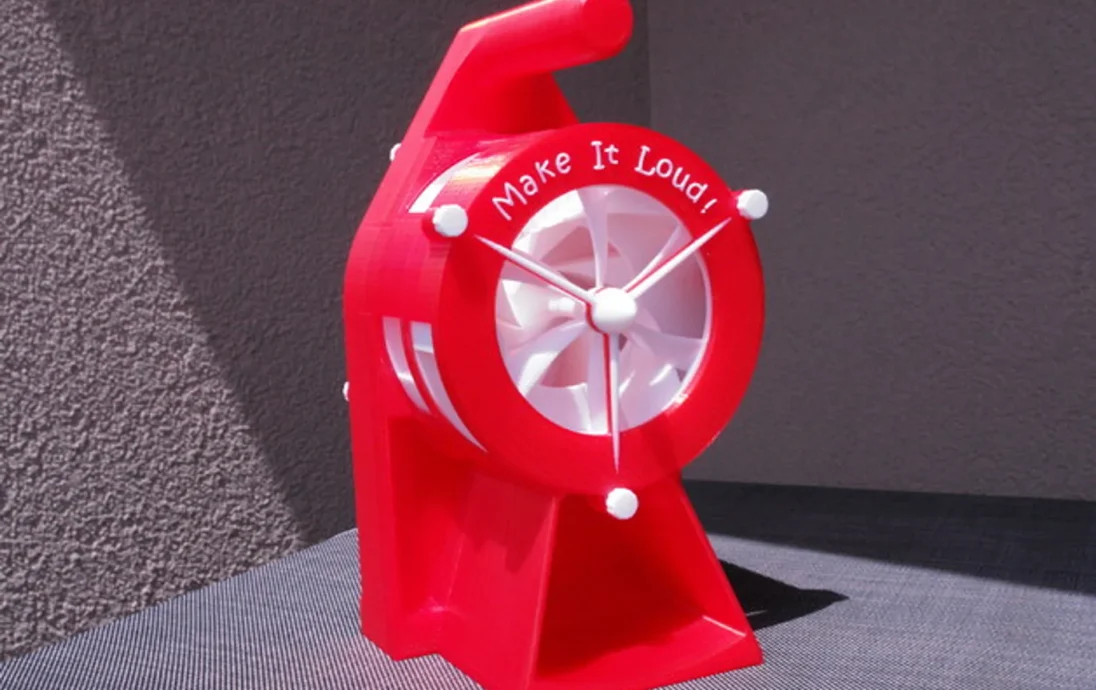

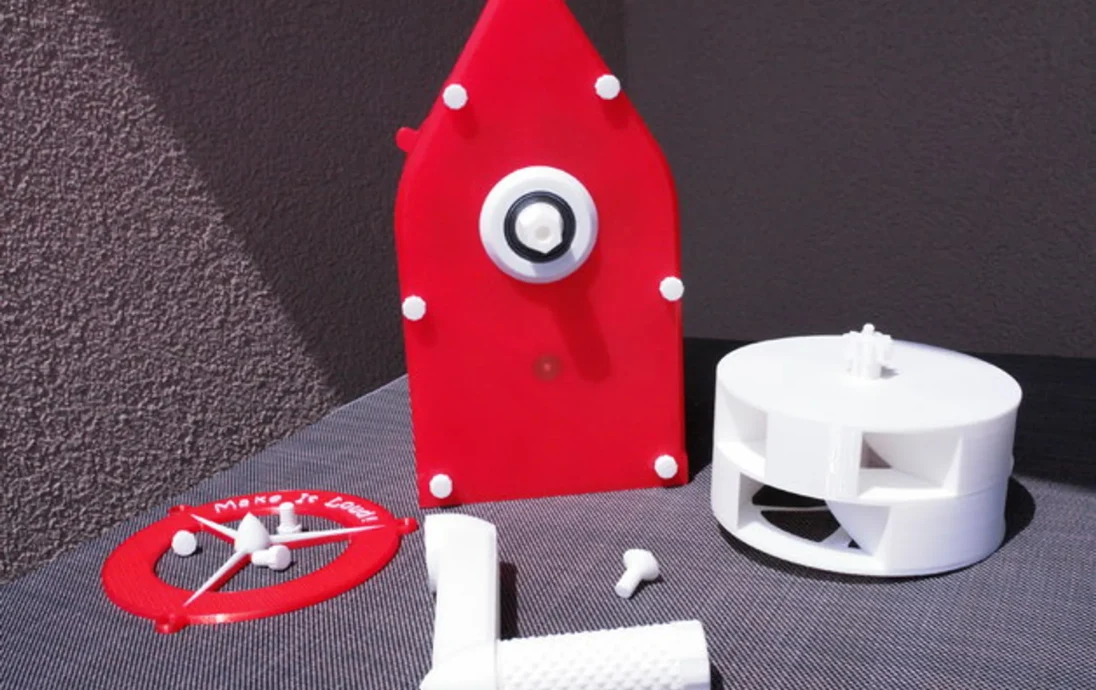

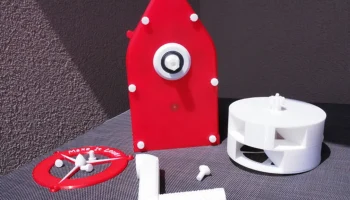

Сирена воздушного налета - ручная рукоятка, версия 2
ПРИМЕЧАНИЕ 2025: Этот дизайн СТАРЫЙ! Я сделал это еще в 2016 году для своего Makerbot Replicator 2. Поэтому дизайн может не поместиться в вашу область печати. И вам придется распечатать его в оригинальном размере, чтобы использовать металлические подшипники. Кроме того, принтеры того времени имели разные допуски. Я видел, как несколько пользователей жаловались на дизайн, потому что он им не подошел. Поэтому, пожалуйста, имейте это в виду. Это не так просто, как большинство других принтов. И я не хочу, чтобы вы тратили свое время и нить.
Возможно, однажды я изменю конструкцию отверстия, чтобы оно лучше подходило к современным принтерам и слайсерам. Но этого нет в моем списке дел.
Кстати: Ангус из Maker's Muse сделал подробное видео о том, как настраивать детали в prusaslicer:
Тем не менее, вот оригинальное описание:
Ремикс моего собственного дизайна. У меня было много положительных отзывов, поэтому я решил перепроектировать его и использовать металлические подшипники, чтобы избежать проблем с трением, которые возникли у меня при использовании 100% 3D-печатной версии. Теперь работает намного плавнее!
Для сборки вам понадобятся следующие метрические [мм] подшипники:
(количество х внешний диаметр/внутренний диаметр/высота — ссылка)
*1 x 47/25/12 — SKF 6005-2Z
*4 x 16/5/5 — SKF 625-2Z
Я также пытался спроектировать его с помощью 3D-печатных подшипников, но получилось не очень хорошо. Я мог купить эти подшипники в промышленном магазине в моем городе примерно за 35 евро. Подшипники имеют стандартные размеры, поэтому достать их не составит труда.
Видео:
Я загрузил два клипа на YouTube.
Печать таймлапса
Сборка и испытание
Примечание слайсера:
Я использовал Simplify3D, чтобы разрезать все части. Если вы распечатаете его с помощью MakerWare, детали могут не совпадать друг с другом — я обнаружил, что MakerWare не заботится о размере сопла. Вот почему у меня было некоторое пространство между каждой частью моей предварительной версии, представленной наthingiverse. Я не понимаю, как работают кура и другие слайсеры. Вам следует протестировать его с небольшими деталями, такими как GetrRad2A и GetrRad2B, прежде чем печатать более крупные детали — они должны очень плотно прилегать друг к другу.
Если у вас есть Makerbot Replicator, но нет Simplify3D, я добавил .zip-архив, содержащий все нарезанные .x3g-файлы, готовые к печати. Существует также файл README.txt, если у вас возникли проблемы с печатью более крупных деталей на вашем R2.
Проектирование:
Я использую базовый AutoCAD для рисования 3D-материалов, потому что я часто использую его в своей работе. На разработку этой сирены у меня ушло около 200 часов. Я добавил файл чертежа, если вы хотите внести изменения.
Распечатать инструкции
Лицензия: Creative Commons — С указанием авторства — Некоммерческая категория: Механические игрушки Настройки печати
Производитель принтера: MakerBot
Принтер: MakerBot Replicator 2
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,2
Примечания:
Большинство деталей можно распечатать со стандартными настройками — «Нет плота», «Нет поддержки».
За исключением следующих изменений:

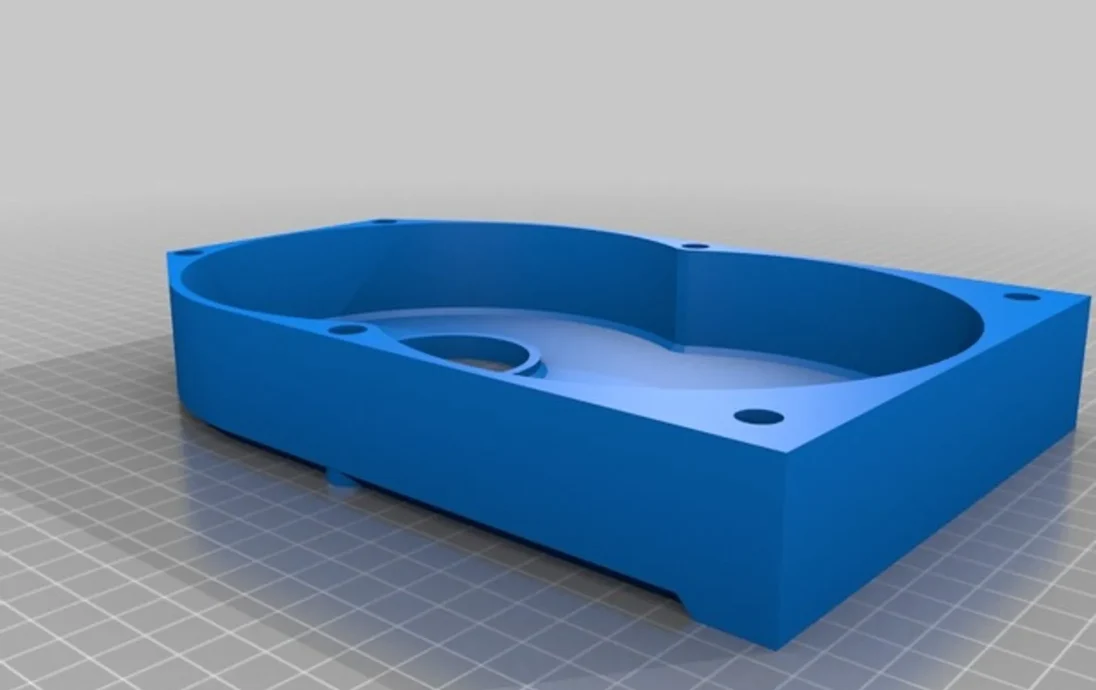

*Gehause3 — меняйте цвет нити во время печати, чтобы текст был выделен.

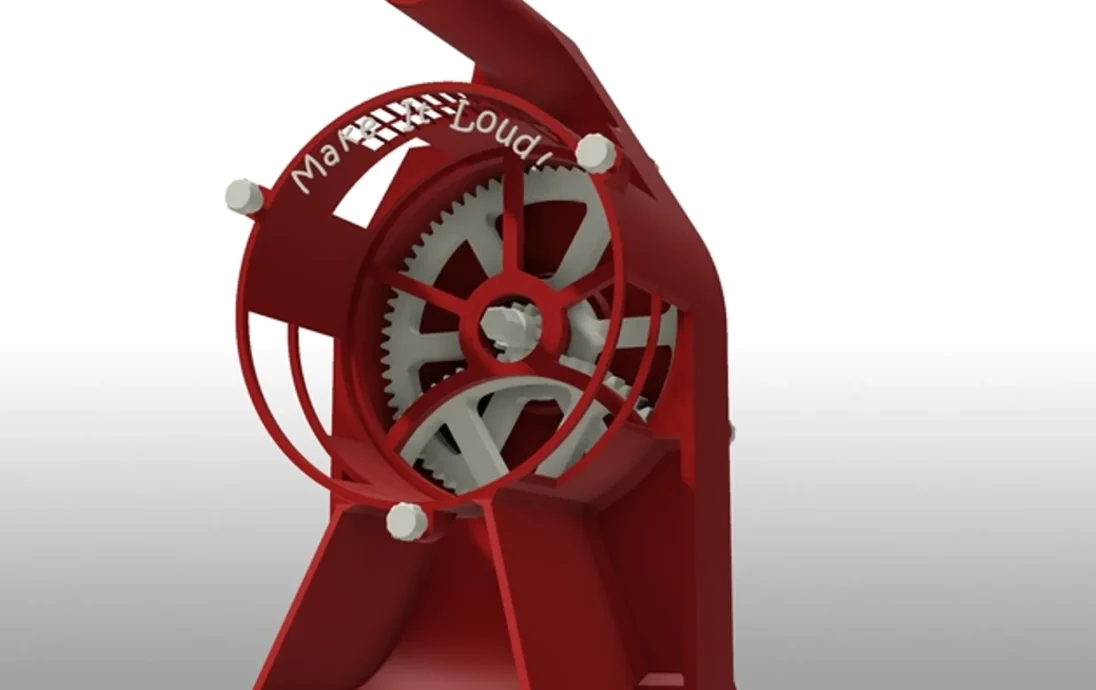

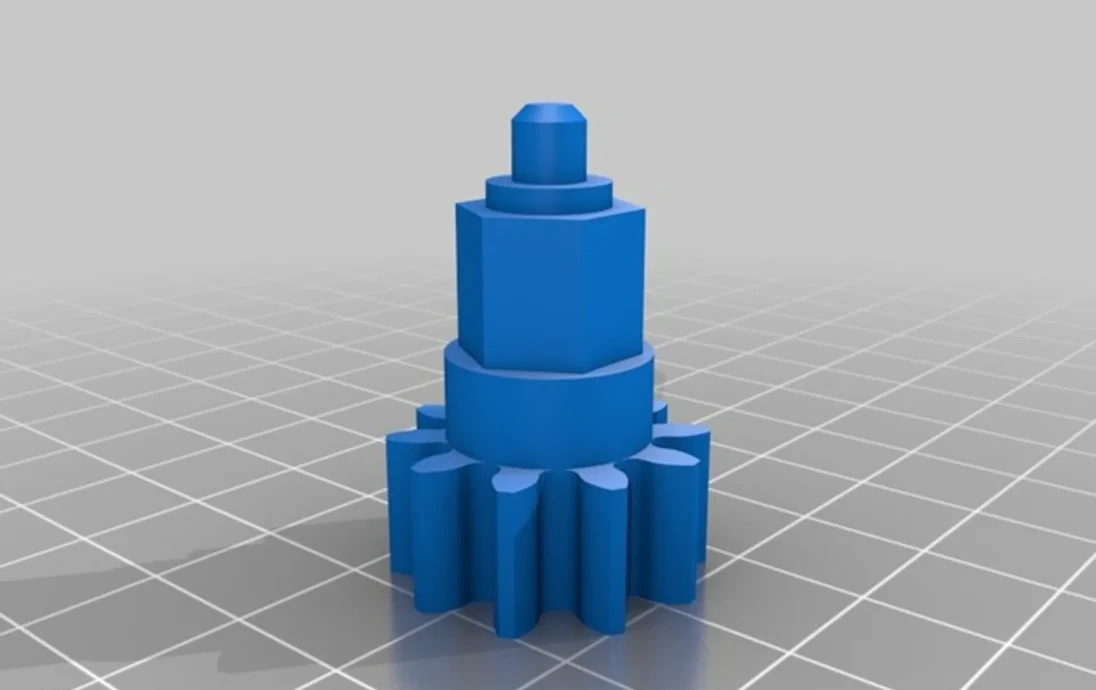

*GetrRad2A+B — напечатайте сплошным шрифтом, он должен быть прочным.
*GetrRad4A+B — напечатайте сплошным шрифтом, он должен быть прочным.
*Kurbel1 — используйте поля, чтобы предотвратить деформацию.
*Kurbel2 — печатать верхние слои сплошными

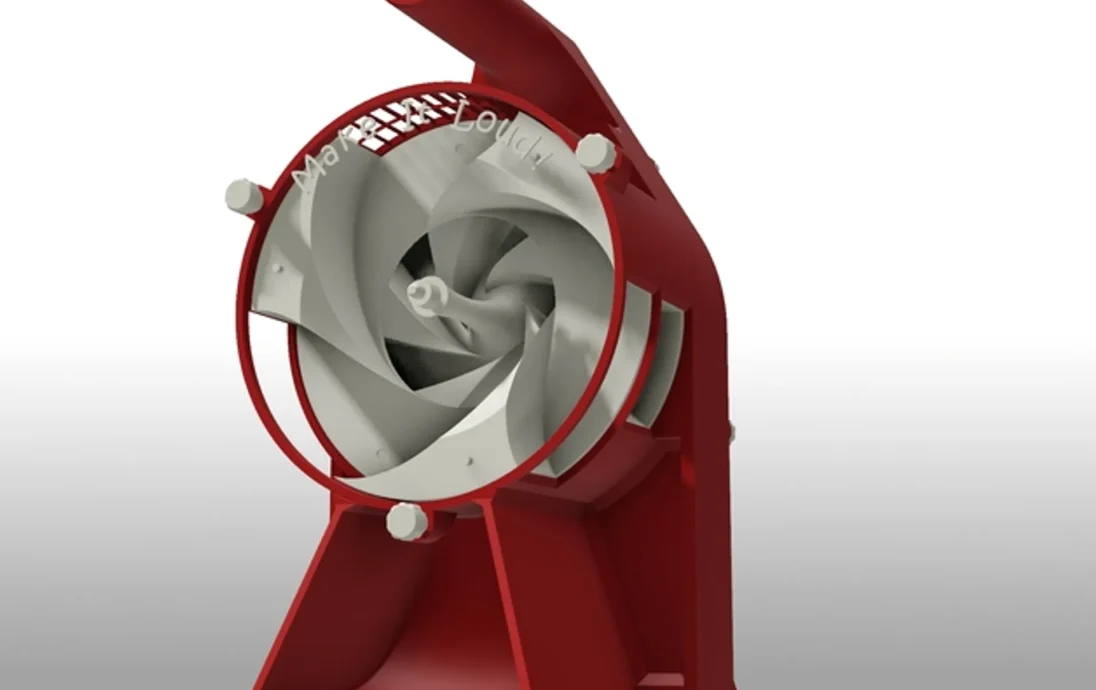

*Ротор3 — распечатайте его с высоким разрешением (0,1 мм) и раскатайте, чтобы получить чистый реквизит.

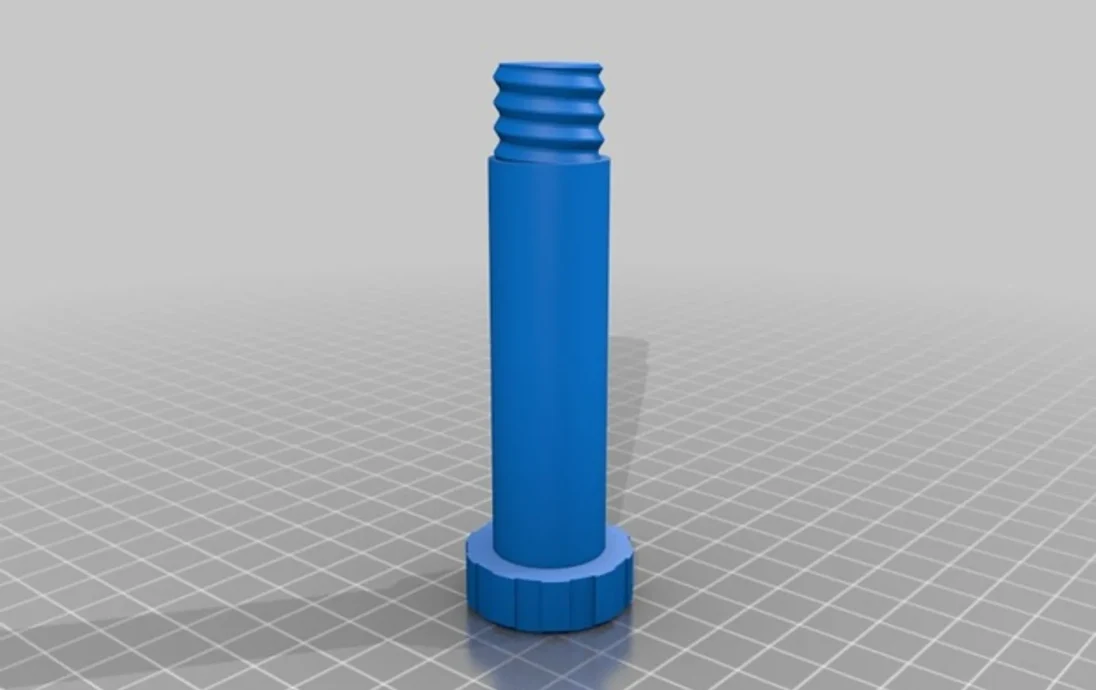

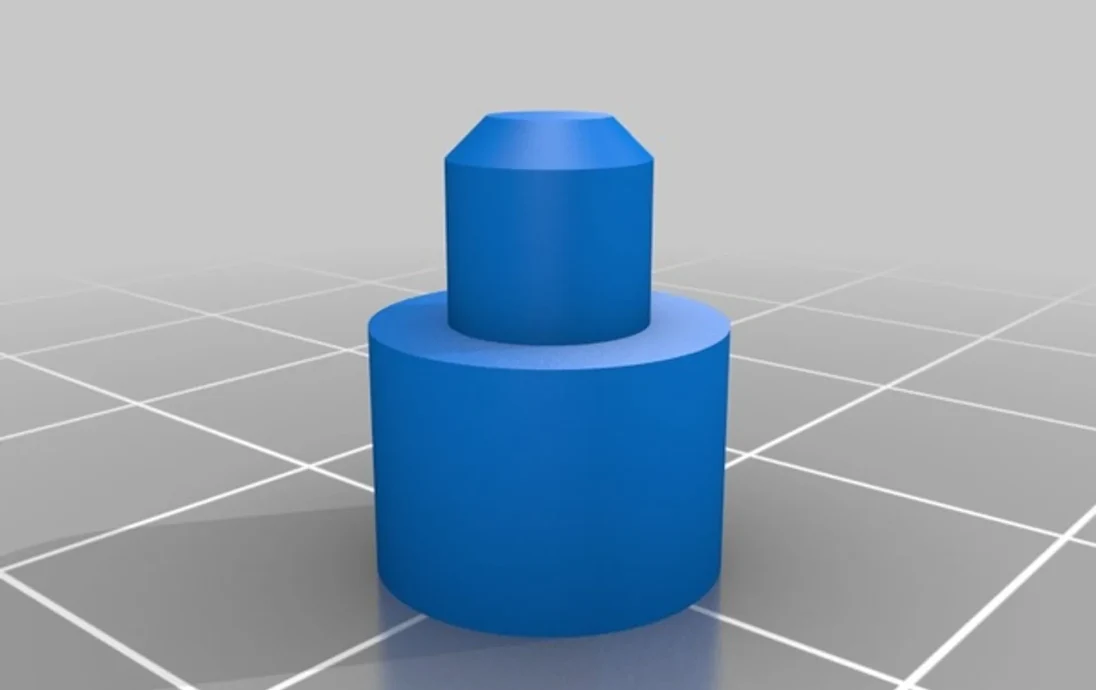

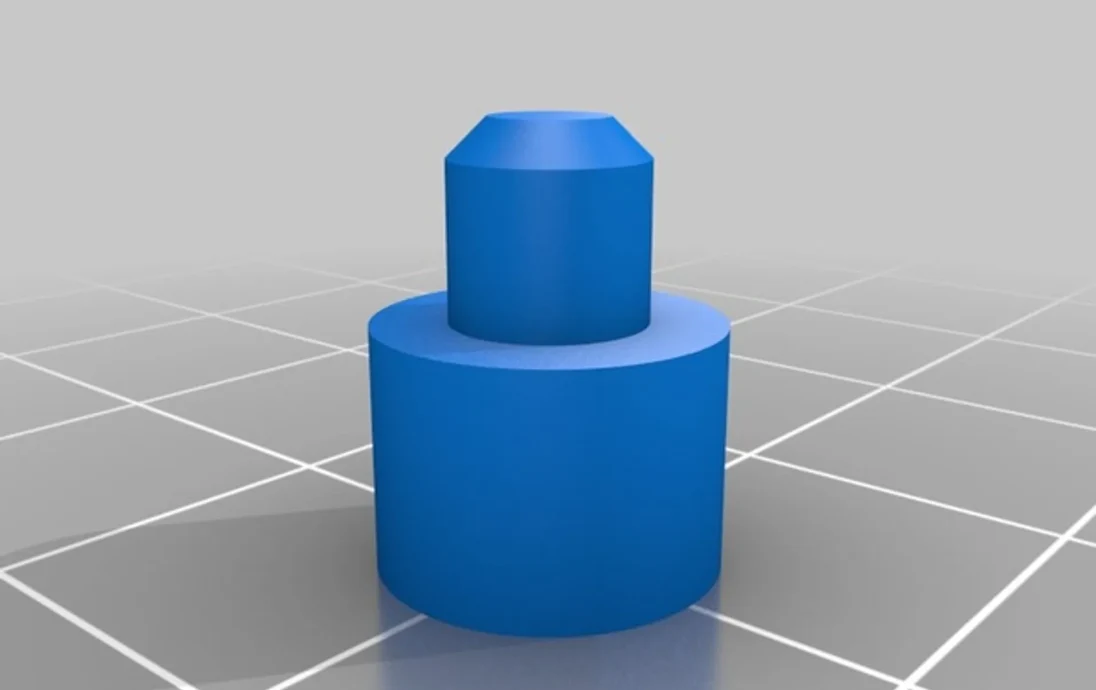

*Schraube1 — напечатайте 3 раза
*Schraube2 — напечатайте 6 раз
*Schraube3 — используйте поля
Пост-печать
Если после печати не все детали подходят, возможн��, вам придется использовать наждачную бумагу.
Такие детали, как ротор, следует склеить.
