Сверхлегкий штатив, напечатанный на 3D-принтере, с телес...

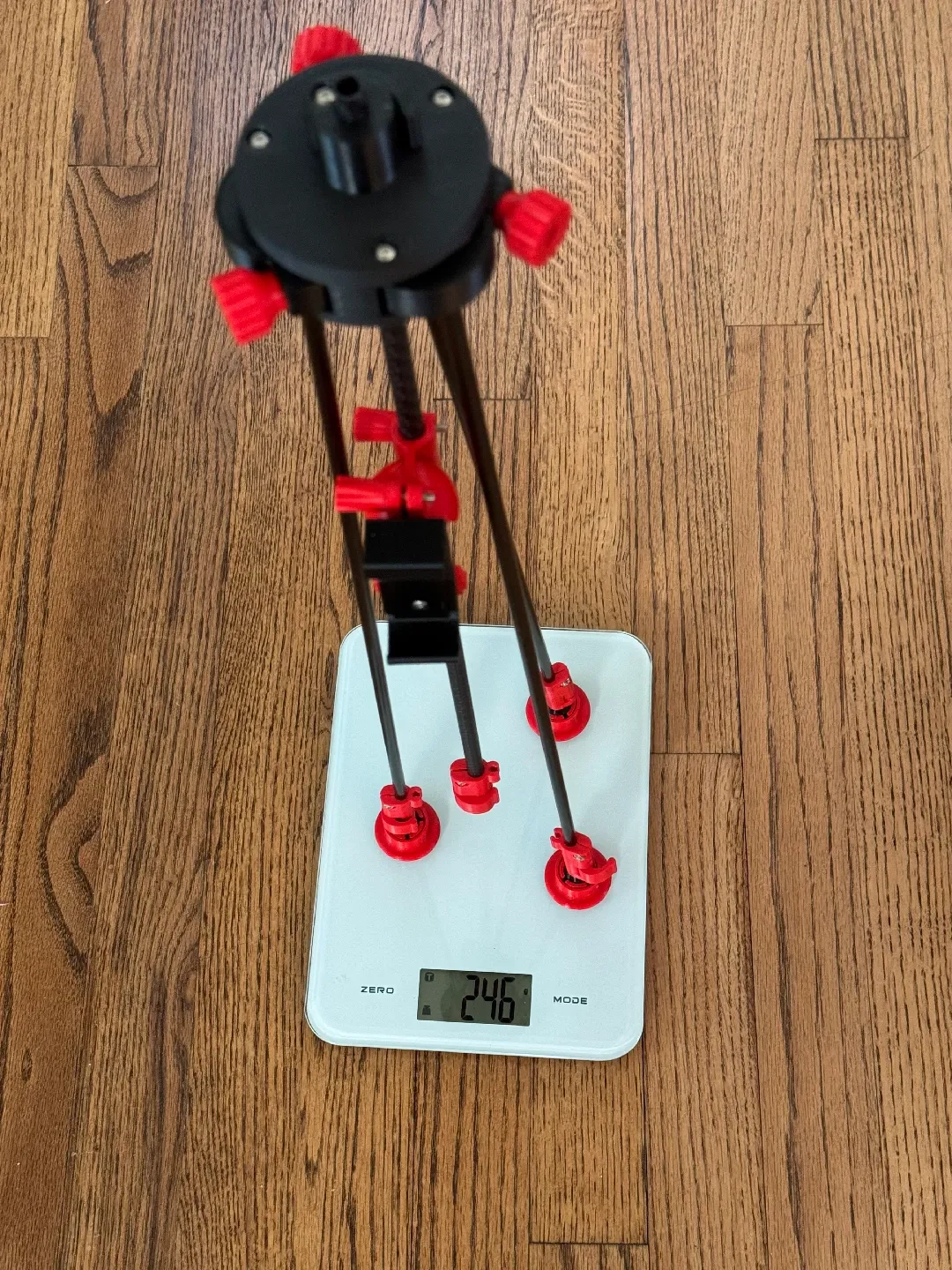

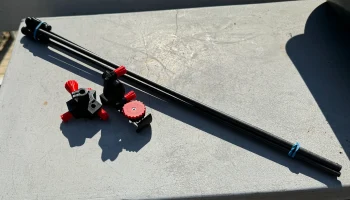

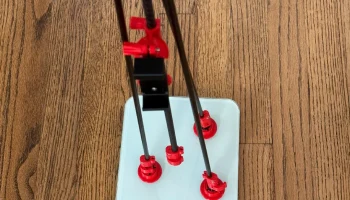

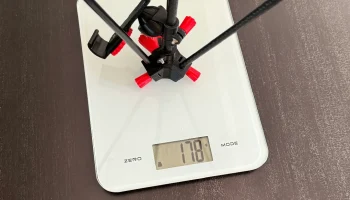

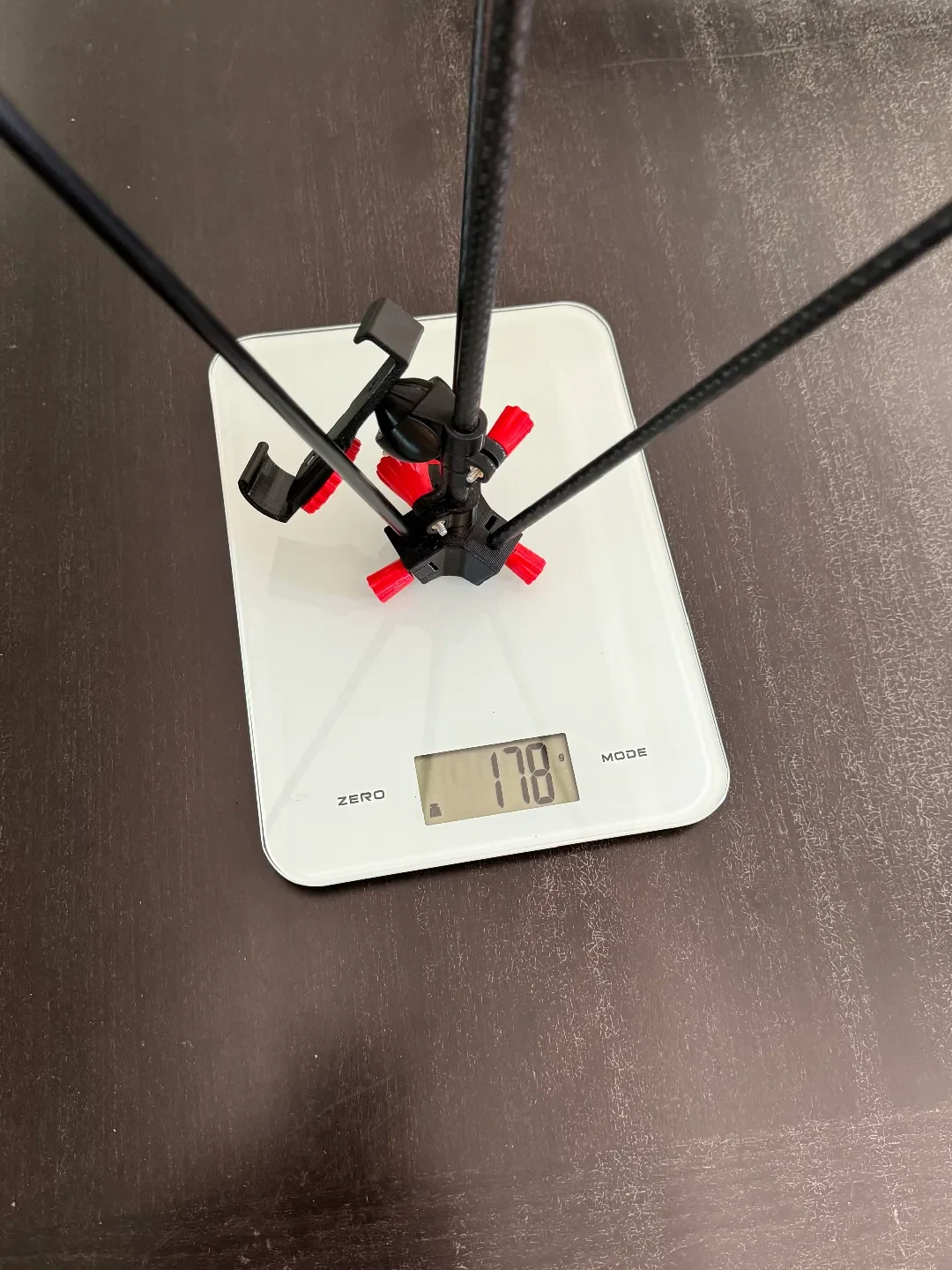

Мне нужен был штатив, достаточно легкий, чтобы совершать походы, не задумываясь об этом. Он весит от 180 до 246 г в зависимости от выбранной вами головки — в любом случае он легче, чем большинство телефонов. Ножки представляют собой трубки из углеродного волокна (телескопические, с кулачковыми замками), соединения и адаптеры напечатаны на 3D-принтере, и все скрепляется с помощью крепежа M3. Для транспортировки он разбирается и быстро собирается.

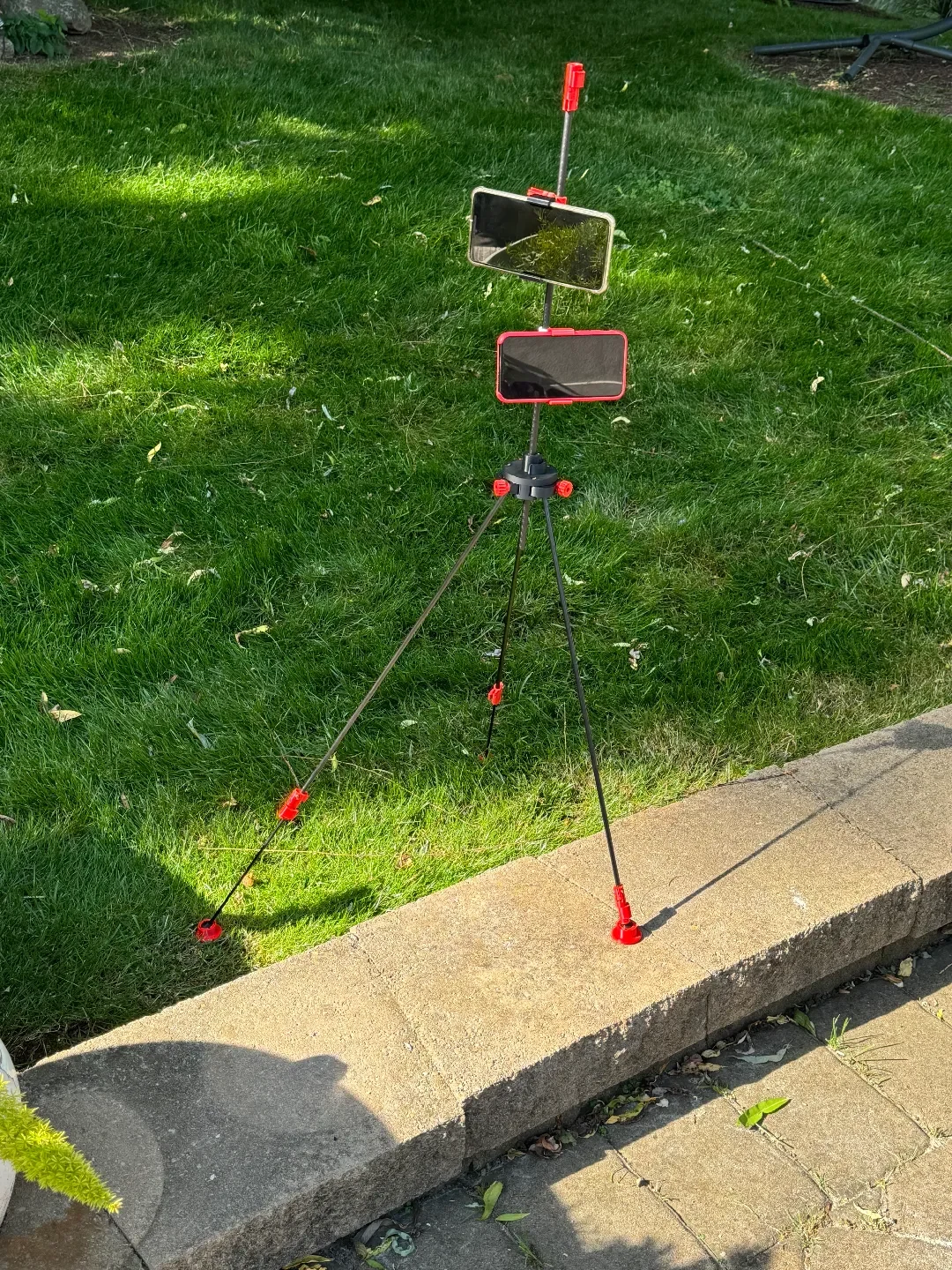

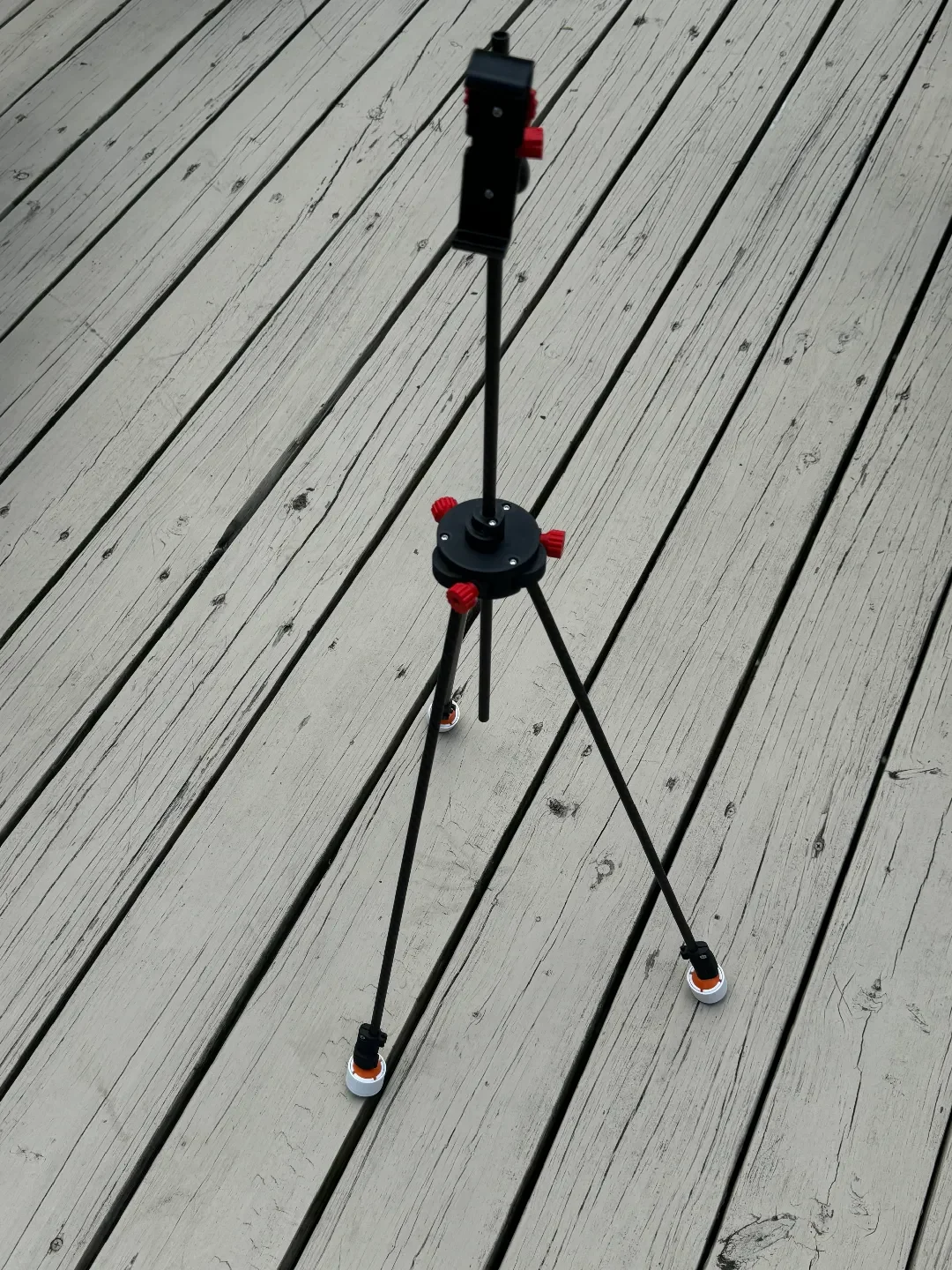

Система модульная: головка штатива, три телескопические ножки, центральная стойка, выдвижное шаровое гнездо для крепления телефона и сменные ножки (шипованные для мягкого грунта, плоские с резиновыми подушечками для твердых поверхностей). В комплект входят две конструкции головок штатива — выберите ту, которая соответствует вашим потребностям.

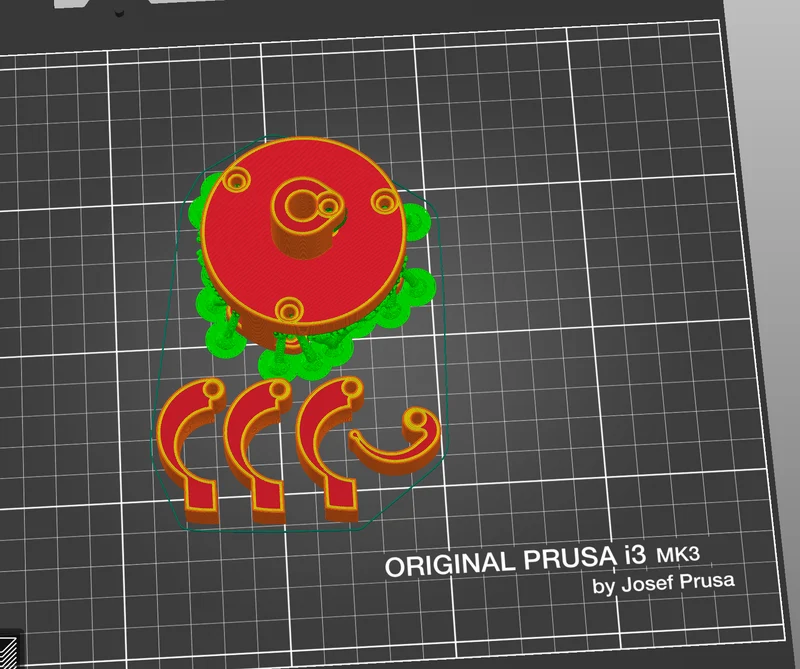

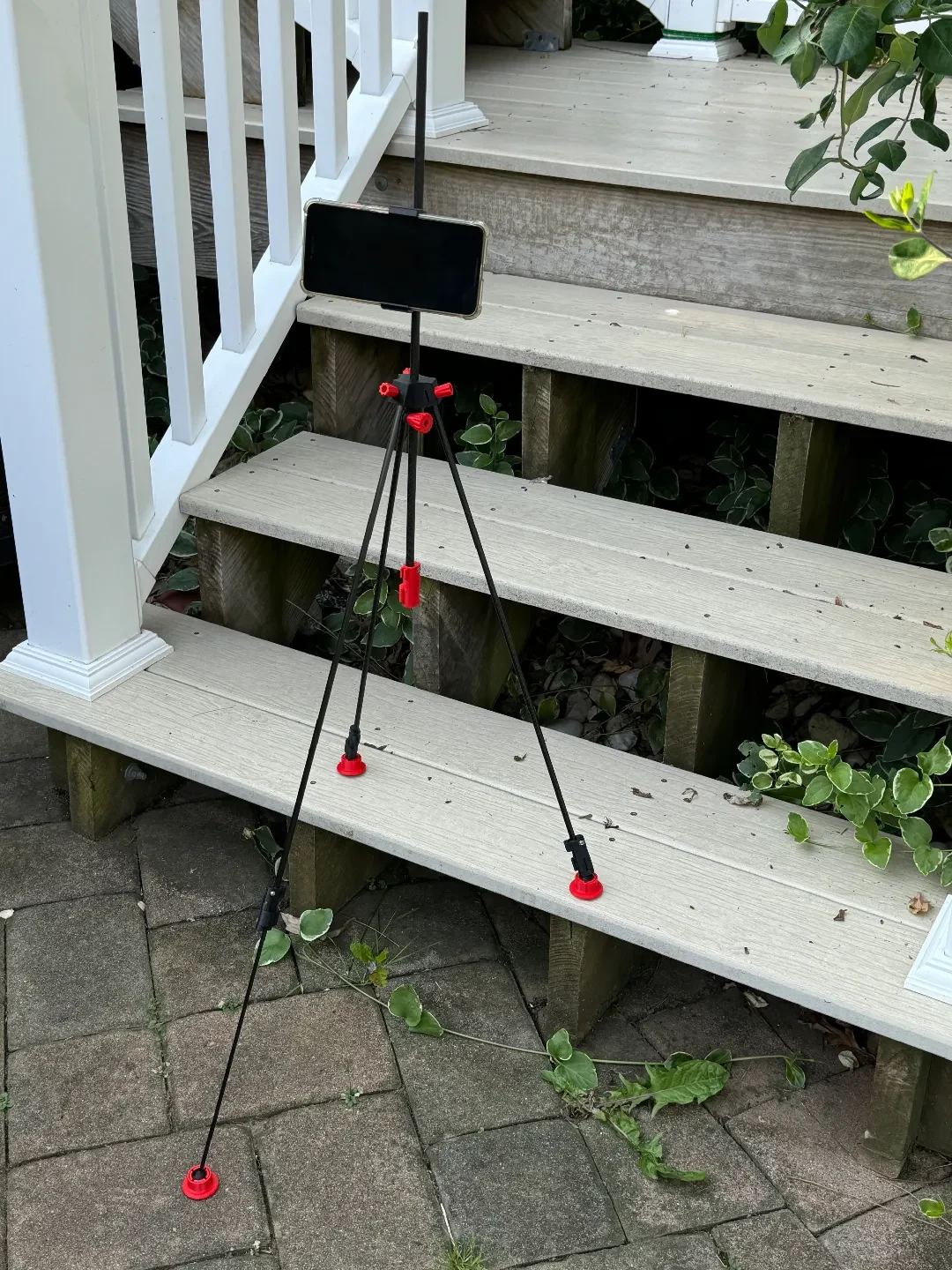

В усовершенствованной головке с шаровым гнездом на каждой опоре вместо фиксированных отверстий используются шарики из ТПУ. Это позволяет вам наклонять каждую ногу независимо, чего не могут сделать большинство коммерческих штативов — они обычно раздвигают все три ноги под одним и тем же углом. Его настройка требует немного больше усилий, поскольку вы регулируете каждую ногу отдельно, но на неровной местности, например, на каменистых тропах, склонах или корнях, такая гибкость является настоящим преимуществом. Вы можете поставить каждую ногу под любым углом к земле, вместо того, чтобы бороться с поверхностью. Компромисс — вес (всего 246 г против 180 г для простой головки). Шары из ТПУ напечатаны из ТПУ Polymaker 95 с заполнением 70%. Вы также можете масштабировать трубки размером до 8x6 мм для более тяжелых камер — в такой конфигурации общий вес составит около 350 г.

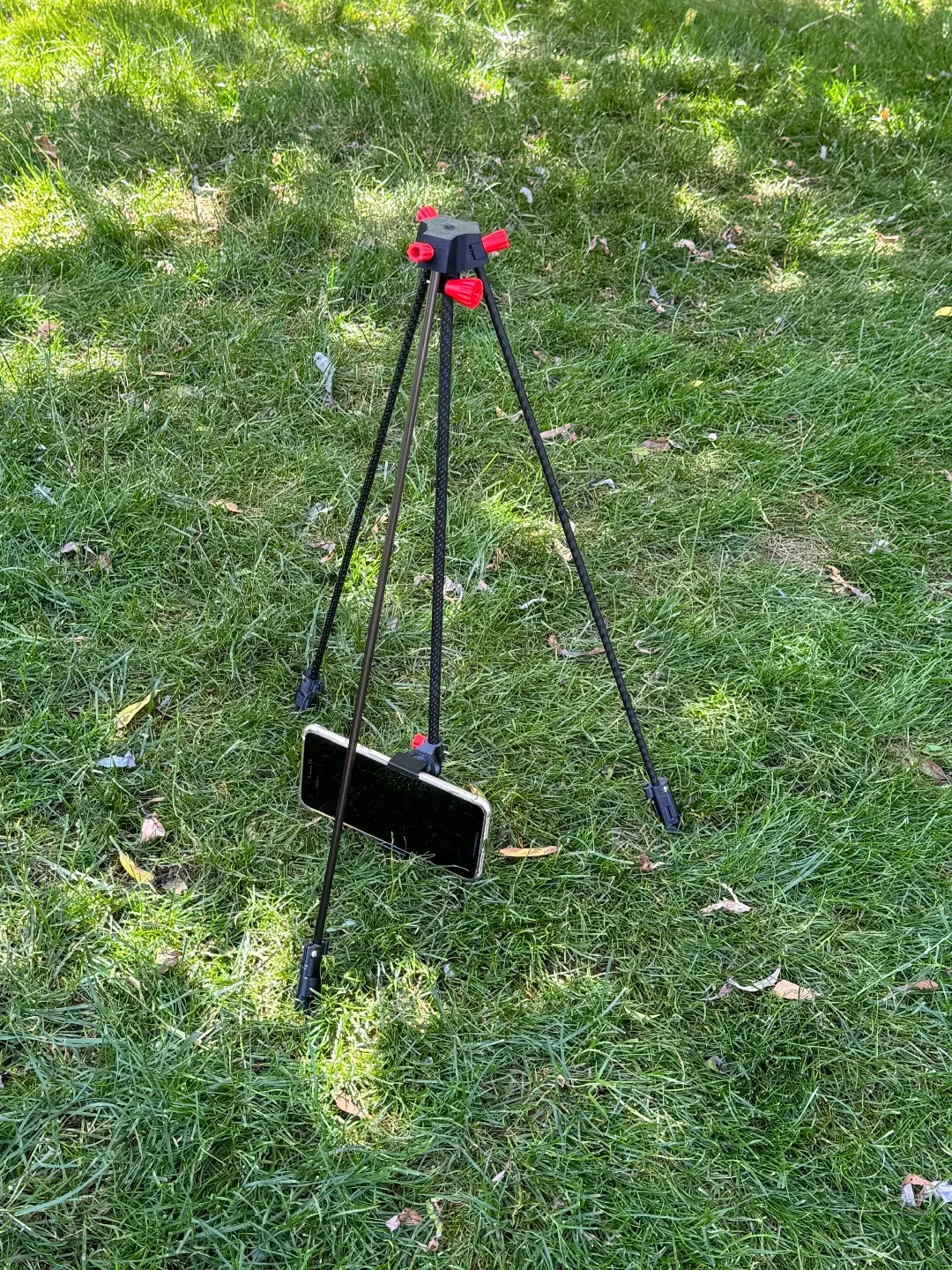

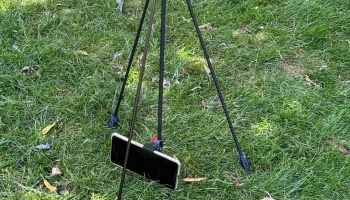

Переверните крепление для телефона вверх дном, и вы получите камеру с уровня земли. Полезно для съемки дикой природы или съемки с низкого ракурса, не лежа в грязи. Я управляю затвором со своих Apple Watch, поэтому мне не нужно прикасаться к телефону.
Размеры трубки не произвольны: соединив компоненты штатива встык, вы получите выдвижную стрелу примерно на 1,3 метра. Добавьте небольшую USB-камеру на наконечник (подключенную к телефону через кабель), и вы получите легкий инструмент для осмотра под автомобилями, внутри скворечников или в любом месте, куда вы не можете легко добраться.
Тестирование с помощью USB-камеры
Он достаточно прочный, чтобы выдержать камеру среднего размера.
Корпус кулачка и замок кулачка (8-6) необходимы только в том случае, если вы выдвигаете телескопические ножки. При выдвижении следите за тем, чтобы внутренняя трубка перекрывала внешнюю трубку как минимум на длину корпуса кулачка — в противном случае она не будет достаточно жесткой.
Список материалов:
Карбоновые стержни 4 мм на Aliexpress
Карбоновые трубки 8x6x500 мм и 6x4x500 мм на Aliexpress
Оборудование M3 (винты с полукруглой головкой и шестигранной головкой диаметром 10, 20 и 30 мм, шестигранные гайки) доступно на Amazon.
Противоскользящие силиконовые накладки на Aliexpress (используйте при плоскостопии после снятия встроенной опоры)
Нить Polymaker PETG или эквивалент.
Дополнительно: пузырьковый уровень от Amazon или Aliexpress.
Сборка штатива

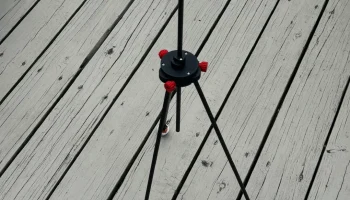

Усовершенствованная головка штатива с шаровым гнездом
Крепление для телефона работает как небольшие тиски: края телефона зажимаются двумя губками. Полоски из пенопласта EPDM (Frost King Weatherseal, 5/16 x 1/4 дюйма) располагаются в углублениях на каждой губке, удерживая телефон, не царапая его. После регулировки вы можете вставлять и вынимать телефон, поворачивая его — резина удерживает его на месте без необходимости каждый раз затягивать заново. время.
