Мега-пакет MiSTER Pi Taki Udon

ВАЖНО

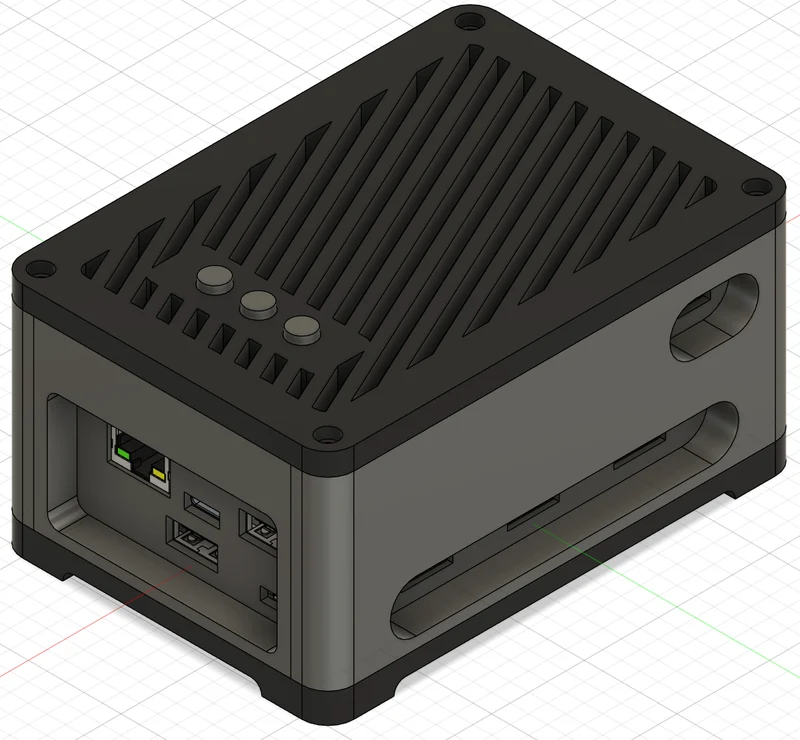

Видел множество производителей, которые печатают это в неправильной ориентации. Посмотрите изображения рекомендуемого макета!

Требуемое оборудование

Для сборки этого корпуса вам потребуются следующие винты с головкой под торцевой ключ М3:

M3x8, 4 шт.:
Они предназначены для крепления MiSTER Pi к нижней части корпуса.
M3x12, 10 шт.:
Они используются повсюду. Они не обязательно должны быть 12 мм, просто если они дойдут до вас, все будет в порядке.
ПРИМЕЧАНИЕ:

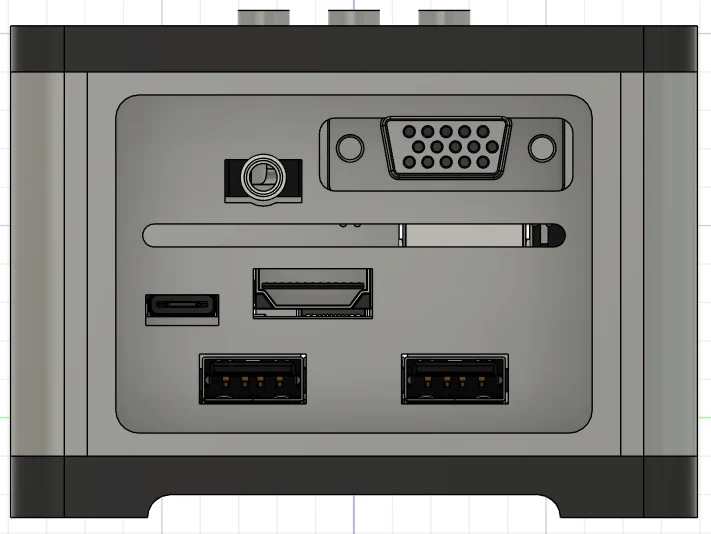

Да, торцевая крышка закрывает порт USB-A FPGA. Это сделано намеренно, поскольку этот порт не следует использовать при подключении платы USB-концентратора. Если вам интересно, почему, спросите Таки Удона.

Печать

Все детали будут импортированы в слайсер в предполагаемой ориентации для печати (если вы не уверены, посмотрите изображения). Опоры не нужны, если ваш принтер может эффективно соединяться. Вам даже не нужно беспокоиться о круглых отверстиях, обращенных вниз, на перемычках верхней части/кнопок: они вырезаны таким образом, чтобы обеспечить перемычку во время печати. Если ваша машина плохо соединяется, можно использовать подставки.

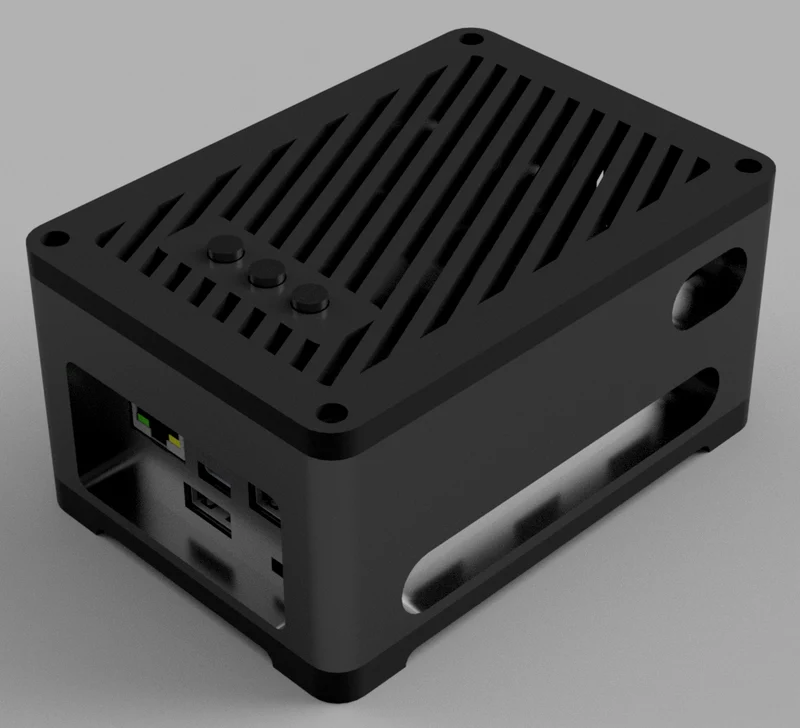

Верхняя часть напечатана лицевой стороной к кровати, поэтому при сборке у вас должна получиться гладкая открытая поверхность. Если ваша платформа для принтера не оставляет привлекательного вида, вместо этого вы можете перевернуть ее.

Сборка
Соберите свой MiSTER Pi Mega Pack в соответствии с обучающим видео Таки Удона. Это очень важно, так как в этом случае предполагается наличие небольших выступов в нижней части устройства.
Прикрепите MiSTER Pi к напечатанной нижней части с помощью 4 винтов с головкой под торцевой ключ M3x8.
Прикрепите длинную боковую панель, прикрепив ее к нижней части с помощью 2 винтов M3x12 с головкой под торцевой ключ.
Установите две короткие боковые панели на место. Они крепятся с помощью напечатанных на 3D-принтере губок, которые вставляются в длинную боковую панель, которую вы прикрепили выше.
Прикрепите другую длинную боковую панель, прикрепив ее к нижней части с помощью 2 винтов M3x12 с головкой под торцевой ключ.

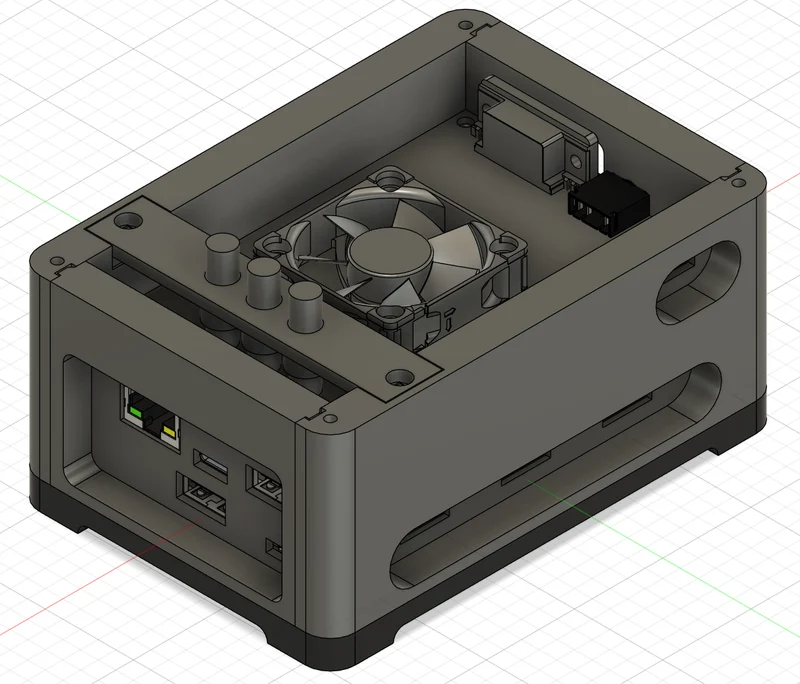

Повернув перем��чку для пуговиц плоской стороной вверх, вставьте три пуговицы снизу,
Поместите перемычку и кнопки на кнопки MiSTER Pi и закрепите перемычку с помощью 2 винтов M3x12 с головкой под торцевой ключ.
Прикрепите верхнюю часть с помощью 4 винтов M3x12 с головкой под торцевой ключ.

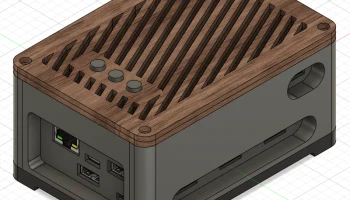

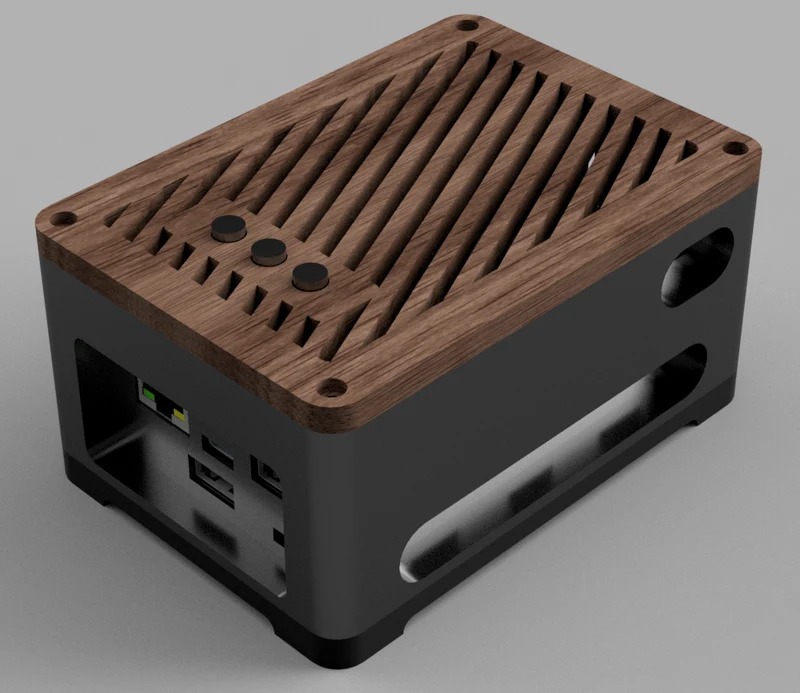

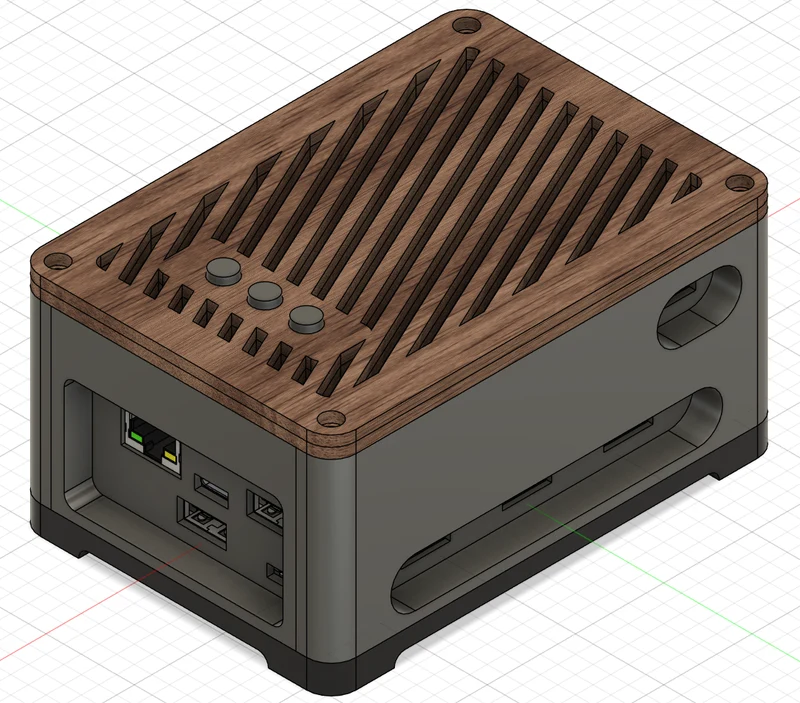

Деревянные/акриловые столешницы

Для тех, кто хочет создать столешницу из дерева или акрила с помощью лазерной резки, прилагается файл DXF. Вы можете импортировать это в свою программу для резки (например, Lightburn). Чтобы сделать деревянную столешницу, вам потребуется сделать следующее:

Утопленные головки болтов

1. Возьмите материал толщиной около 3 мм.
2. Импортируйте DXF в программу для резки.
3. Дублируйте узор, чтобы на экране появилось два узора.
4. В одном из шаблонов вам нужно отключить круговые траектории головки болта с большим размером, оставив только сквозные отверстия для резьбы меньшего размера.
5. Нарежьте кусочки.

На этом этапе у вас должно получиться две детали: одна с большими отверстиями по углам, другая с маленькими отверстиями. Затем вы можете аккуратно выровнять и склеить их вместе. В результате вы получите единую деталь, которую можно прикрепить к корпусу, утащив головки болтов.

Головки болтов Proud / цельный вариант

Если вы не хотите склеивать детали и не возражаете против того, чтобы головки болтов выступали, просто отрежьте один кусок, не прорезая большие отверстия для головок болтов. Затем вы можете закрепить его винтами с полукруглой головкой M3x12 или сделать фаски в отверстиях и использовать подходящее оборудование M3, чтобы утопить их.

Как это было спроектировано?

Хотя мне нравится дизайн Таки Удона, половина работы над этим корпусом заключалась в разработке довольно точного MiSTER Pi в Fusion, на основе которого можно было бы построить корпус. Я включил его в приложенный архив Fusion 360, надеюсь, он поможет кому-то еще в поисках дизайна этой платы-клона.
