Тонкий чехол для учебной платы Basys 3 Artix-7 FPGA Dili...

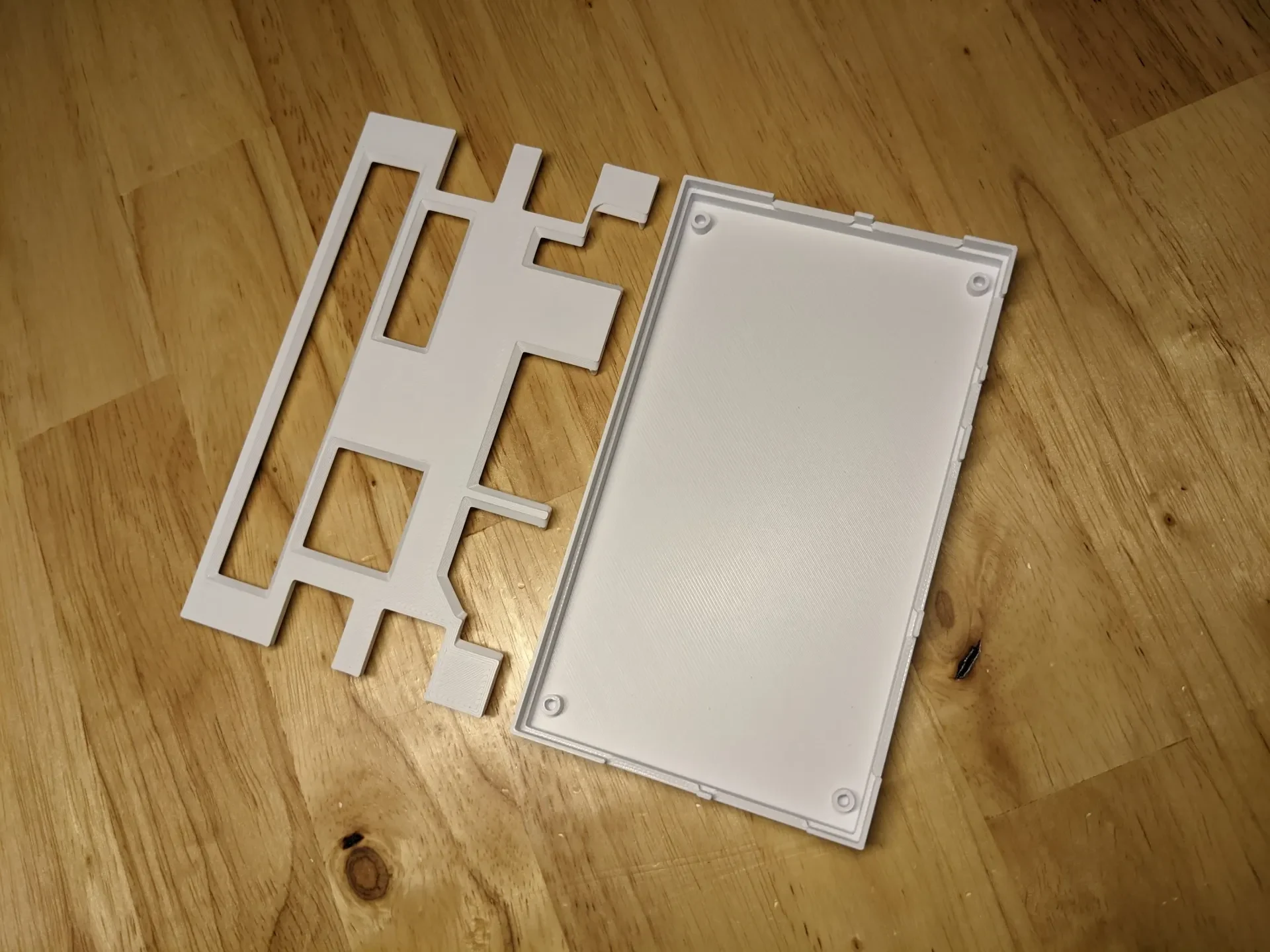

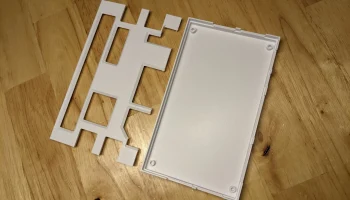

Я разработал этот чехол, чтобы обеспечить одновременно защиту платы Basys 3 и исключить манипуляции со свинцовыми паяными соединениями.

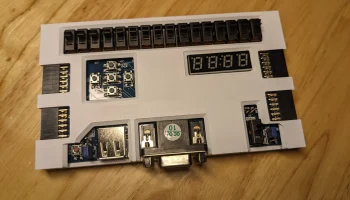

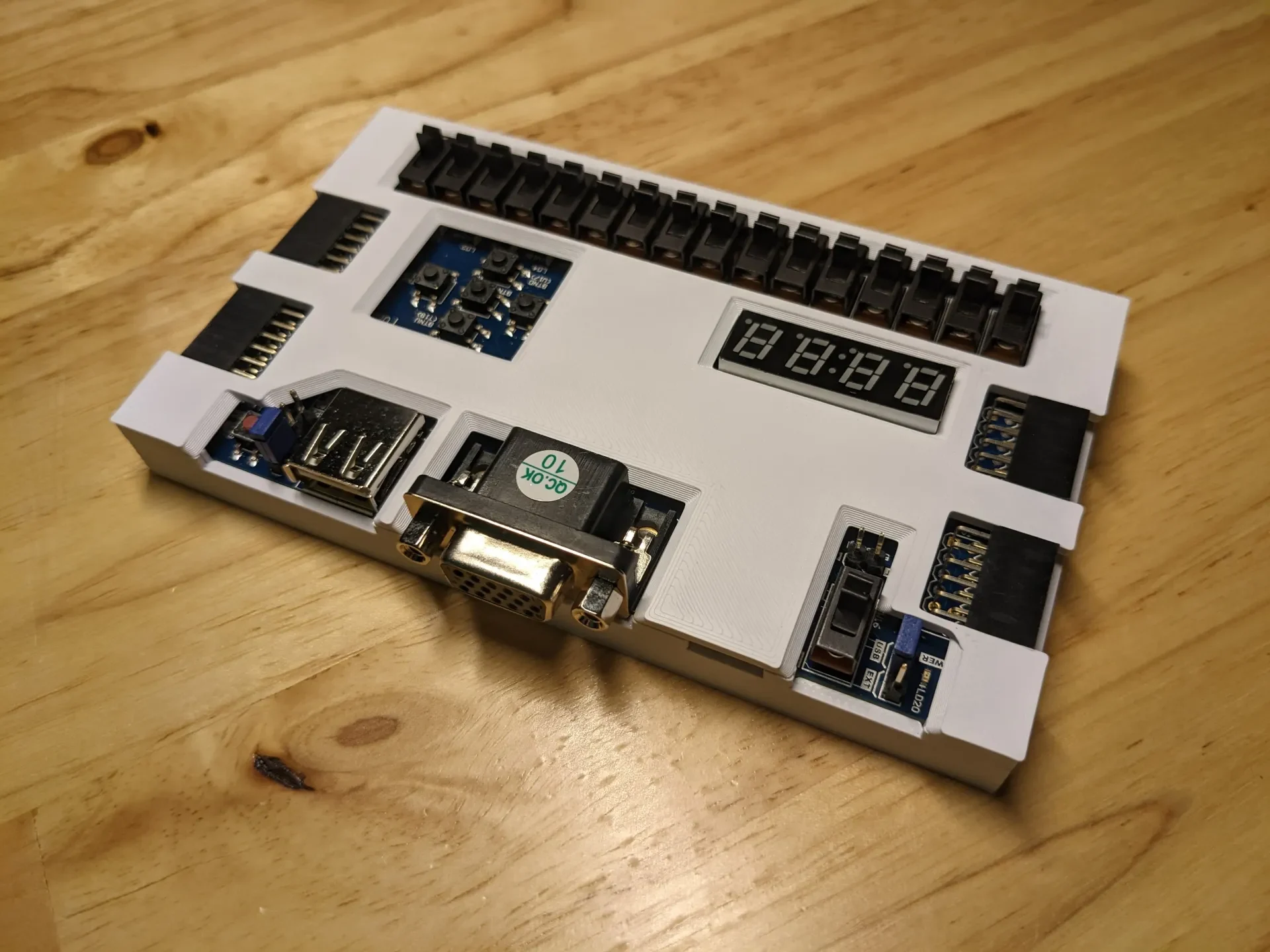

Все входы/выходы легко доступны.

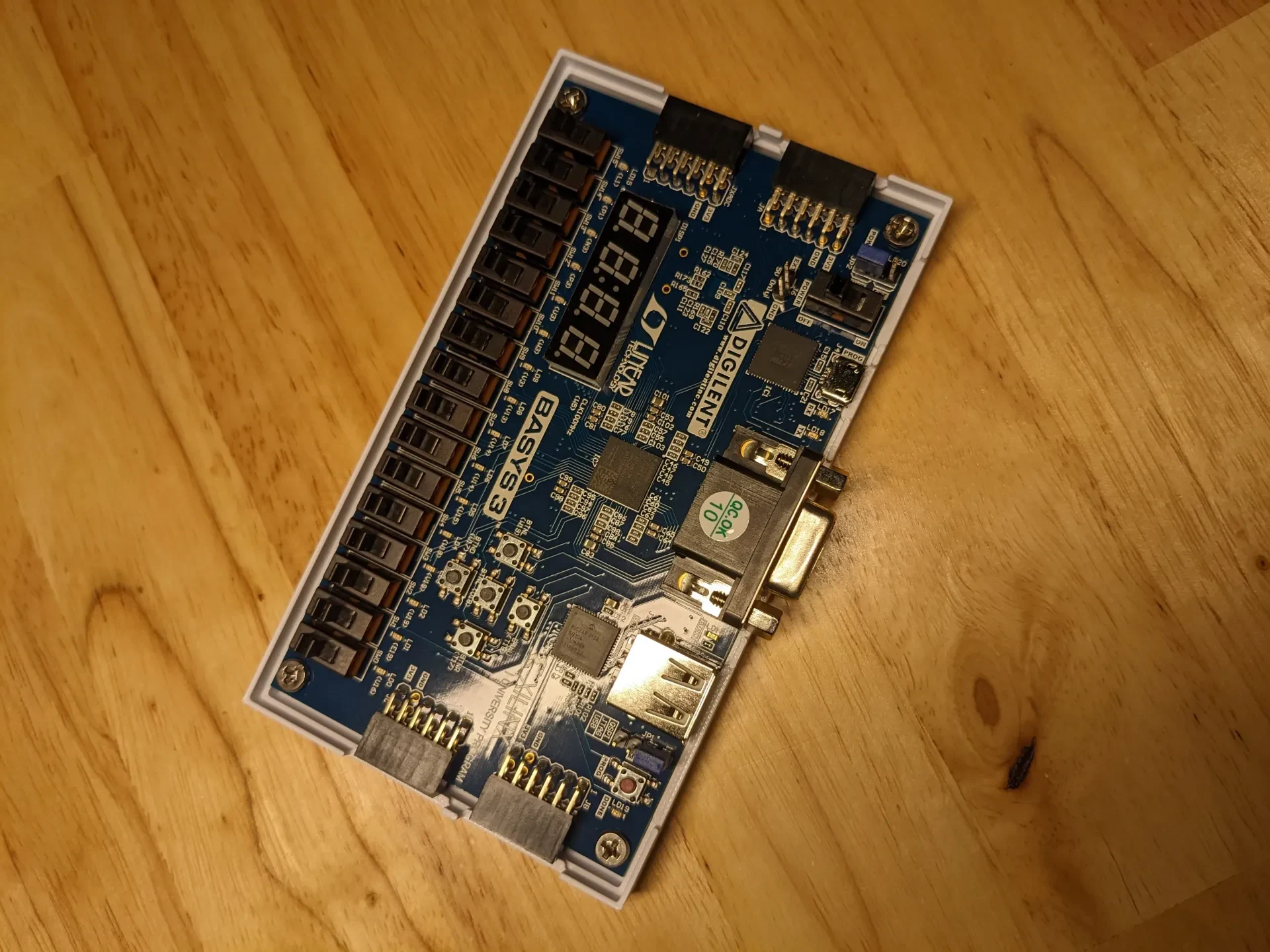

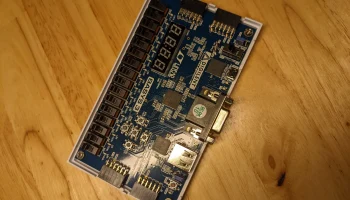

Основание имеет четыре стойки высотой 3,5 мм, обеспечивающие место для паяных соединений и контактов в нижней части платы. Отверстия в стойках имеют диаметр 2,7 мм и предназначены для установки более коротких крепежных винтов диаметром 2,9 мм, однако вкручивание платы не является необходимым, поскольку она плотно прилегает; это просто вариант, если вы хотите быть в большей безопасности.

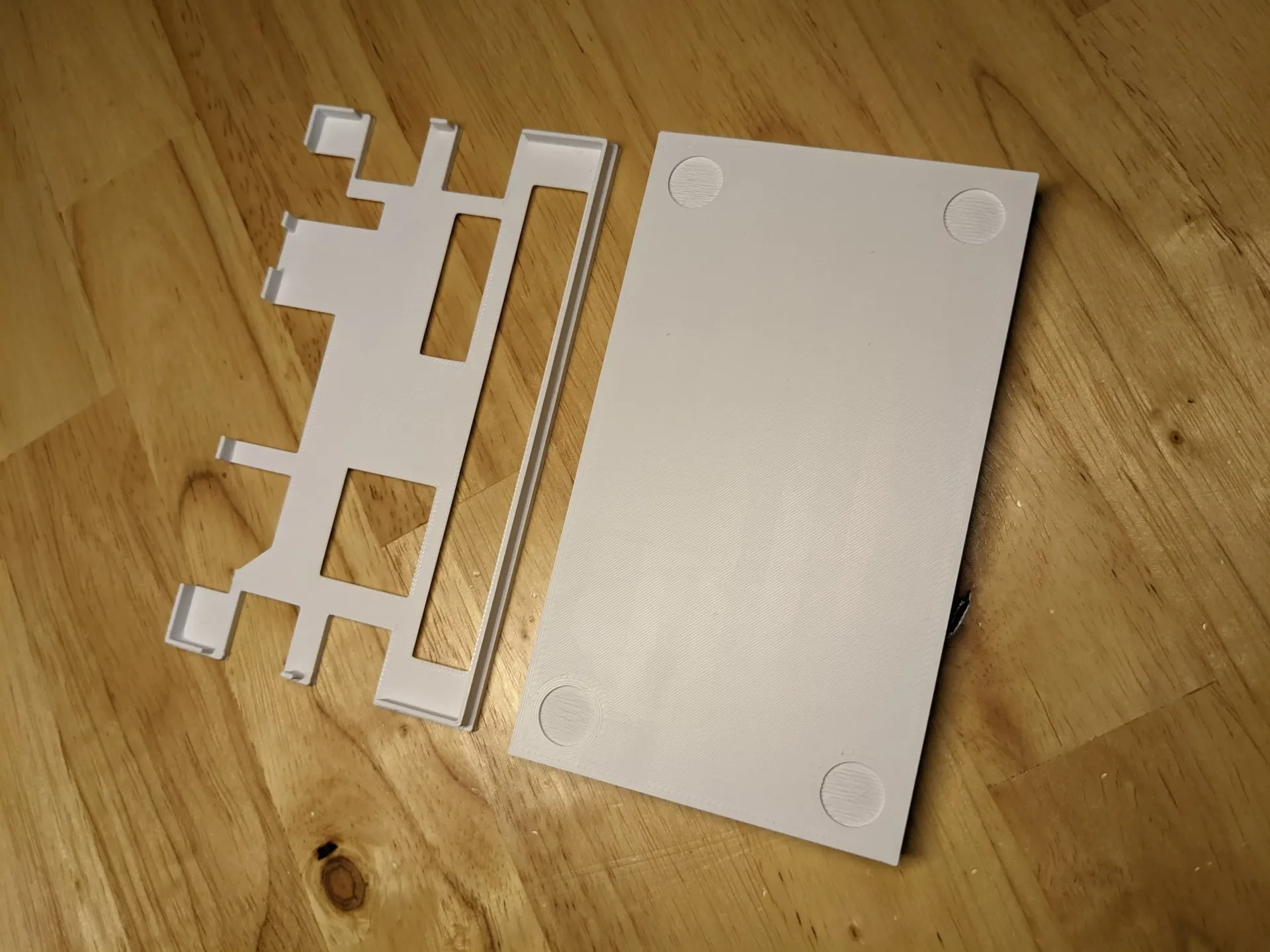

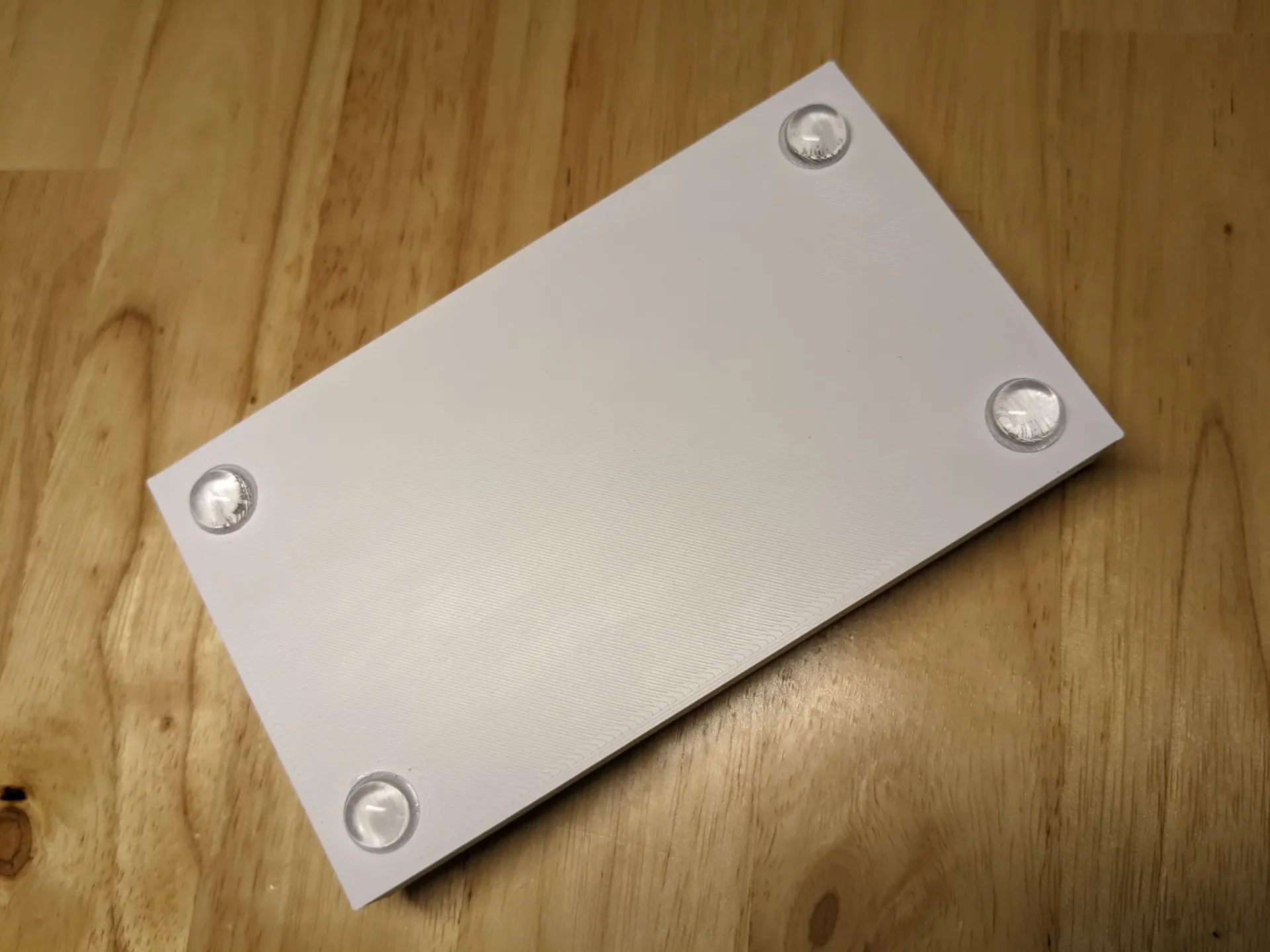

Кроме того, я добавил несколько небольших углублений в нижней части корпуса для размещения прилагаемых резиновых ножек. Если они не прилипнут, капля суперклея поможет.

Крышка плотно прилегает, особенно вокруг 12-контактных разъемов, поэтому наберитесь немного терпения при ее установке, и все будет идеально соединено.

Настройки печати:

Сопло 0,4 мм

Высота слоя 0,2 мм

Кубическое заполнение

3 стены
