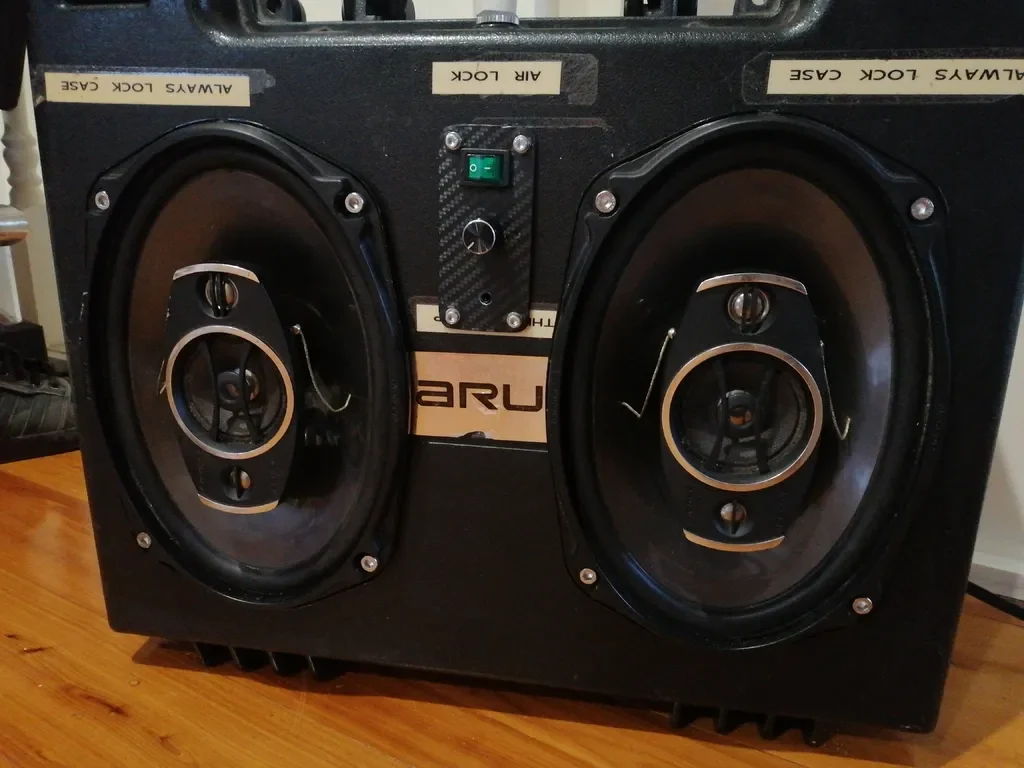

передняя панель динамика bluetooth в корпусе pelican

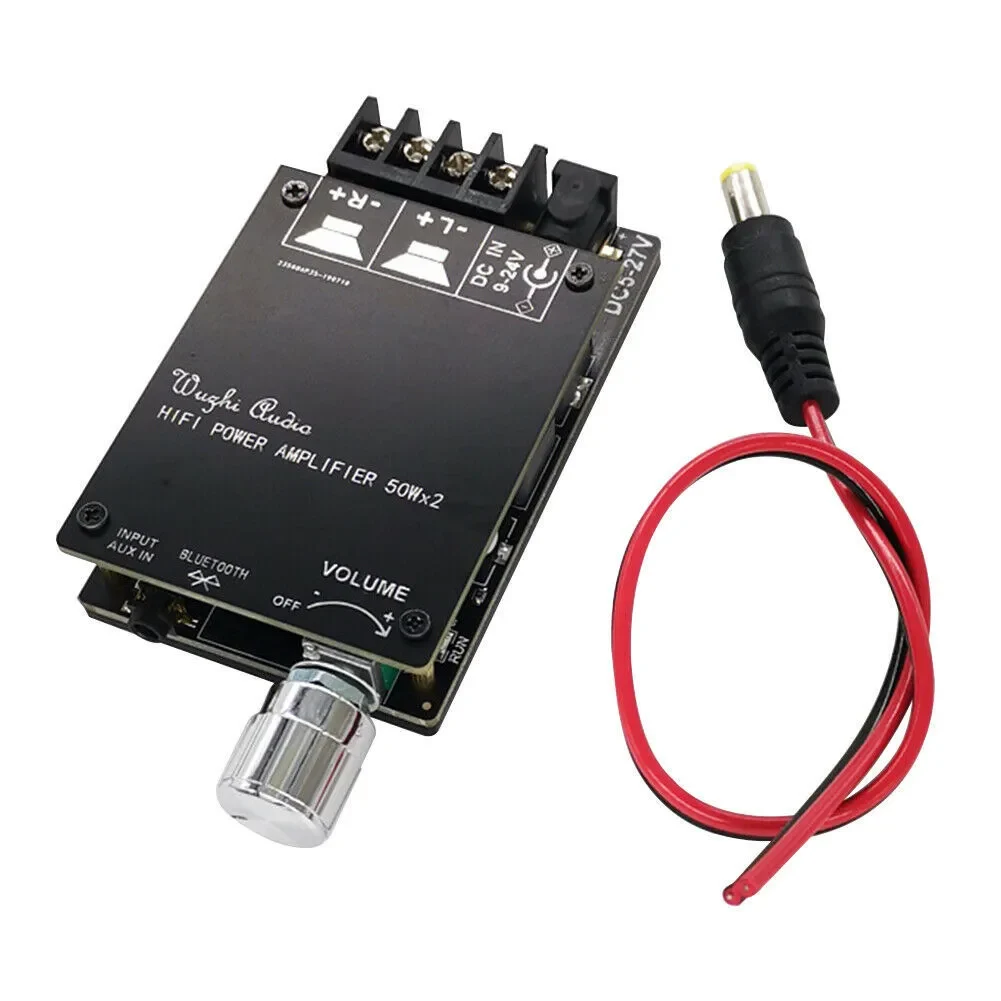

Передняя панель для динамика Bluetooth своими руками с использованием этого усилителя «TPA3116 Bluetooth 5.0 Digital Power 50W Аксессуары для платы усилителя звука»

Усилитель: https://www.ebay.com.au/itm/HIFI-5-0-Bluetooth-Amplifier-Board-Wireless-Audio-Digital-Power-50W-x2-TPA3116D2/133152065835?hash=item1f007b492b:m:m4boMTV3wXViaZncQt6HkDQ

Я питаю свой от литиевой батареи 4s или 6s. он работает в широком диапазоне напряжений.

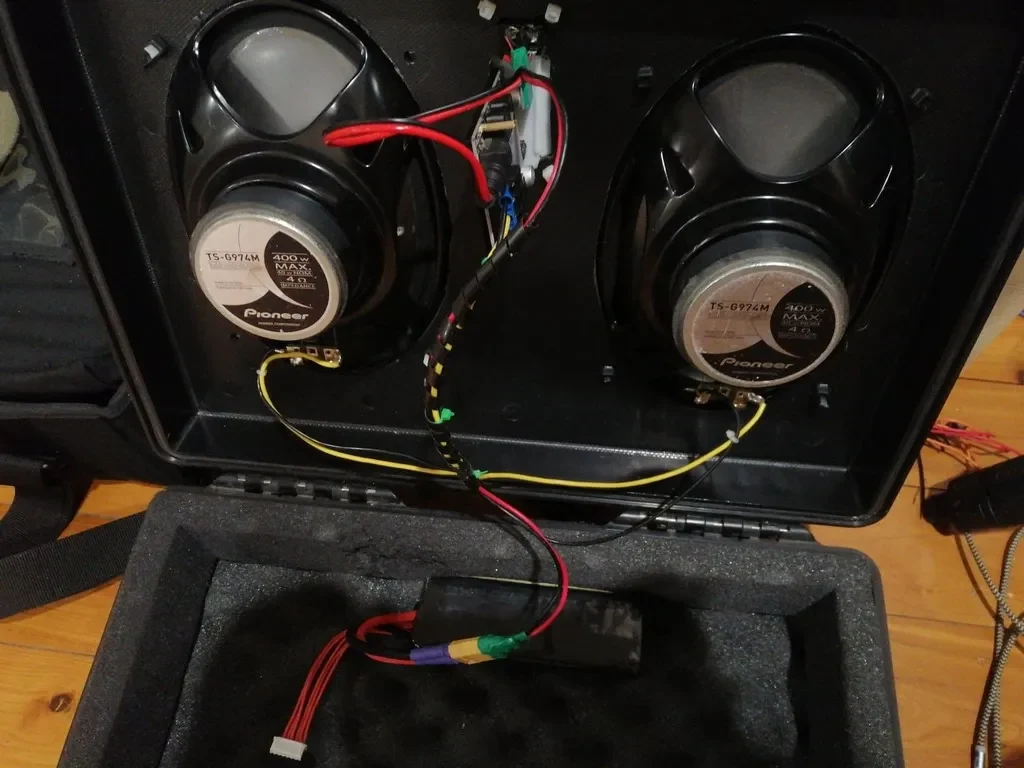

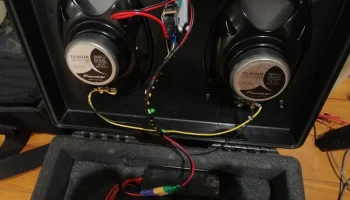

Я использую автомобильные динамики Pioneer 6X9, 4 Ом, номинальная мощность 40 Вт.

Акриловая задняя панель усилителя приклеивается к моей печатной части, чтобы обеспечить поддержку. Вы также можете снять потенциометр и гнездо AUX и установить усилитель в другом месте.

Я оставил пенопласт внутри корпуса, чтобы предотвратить нежелательные отражения.

для крепления к корпусу используется оборудование m3. центральные отверстия расположены слишком близко к плате усилителя, поэтому я рекомендую установить усилитель удаленно.

Я добавил вольтметр и зарядное устройство USB, чтобы следить за зарядом батареи, не имеет значения, какое из них вы используете.

переключатель примерно такой: я добавил файлы Step и 123d, чтобы вы могли редактировать панель в соответствии с тем, что у вас есть. https://www.ebay.com.au/itm/Rocker-Switch-Yellow-Neon-Green-Shell-Toggle-Switch-AC-250V-15A-30A-1pcs/333151482691?hash=item4d91603343:g:qJ4AAOSwL9teu3ZR

вот ссылка на видео
