Чехол для кабеля Burst Nibbler для Commodore 64

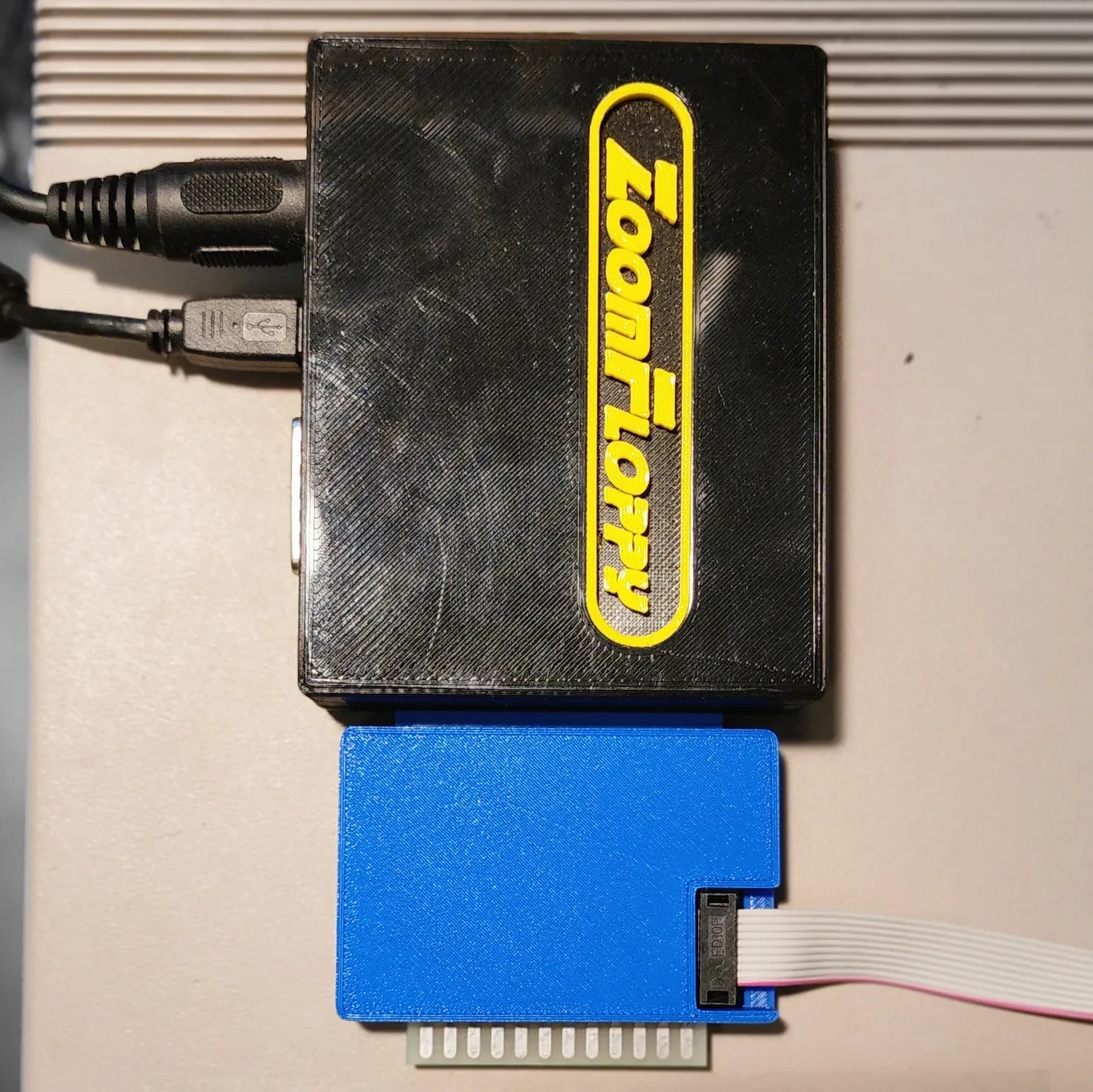

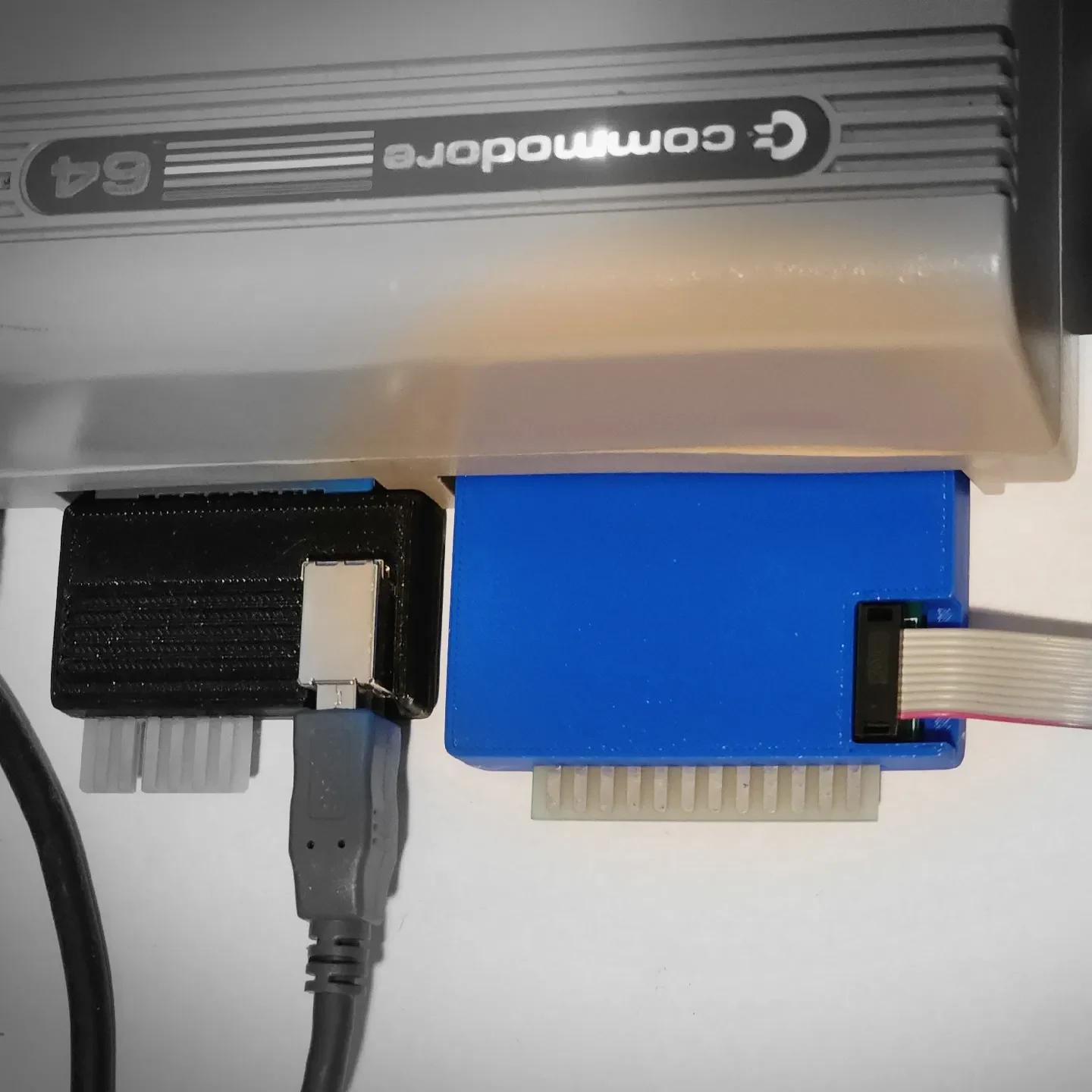

Несколько лет назад я купил кабель Burst Nibbler и программное обеспечение для моего Commodore 64. Этот кабель соединил мой дисковод 1541 с моим C64 с параллельным соединением, чтобы я мог быстро создавать резервные копии программных дисков по крупицам. Он также может подключить диск 1541 через устройство ZoomFloppy к современному компьютеру для использования приложением эмуляции Commodore, таким как WinVice. Соединение с C64 представляло собой пустую печатную плату с разъемом пользовательского порта Commodore и сквозным краевым соединением карты. Вид голой платы всегда меня немного беспокоил. Я немного боялся, что все испортится. Кроме того, я немного ОКР. Я искал некоторое время и не смог найти корпус для печ��тной платы. Это не объект, находящийся в широкой собственности, поэтому это неудивительно.

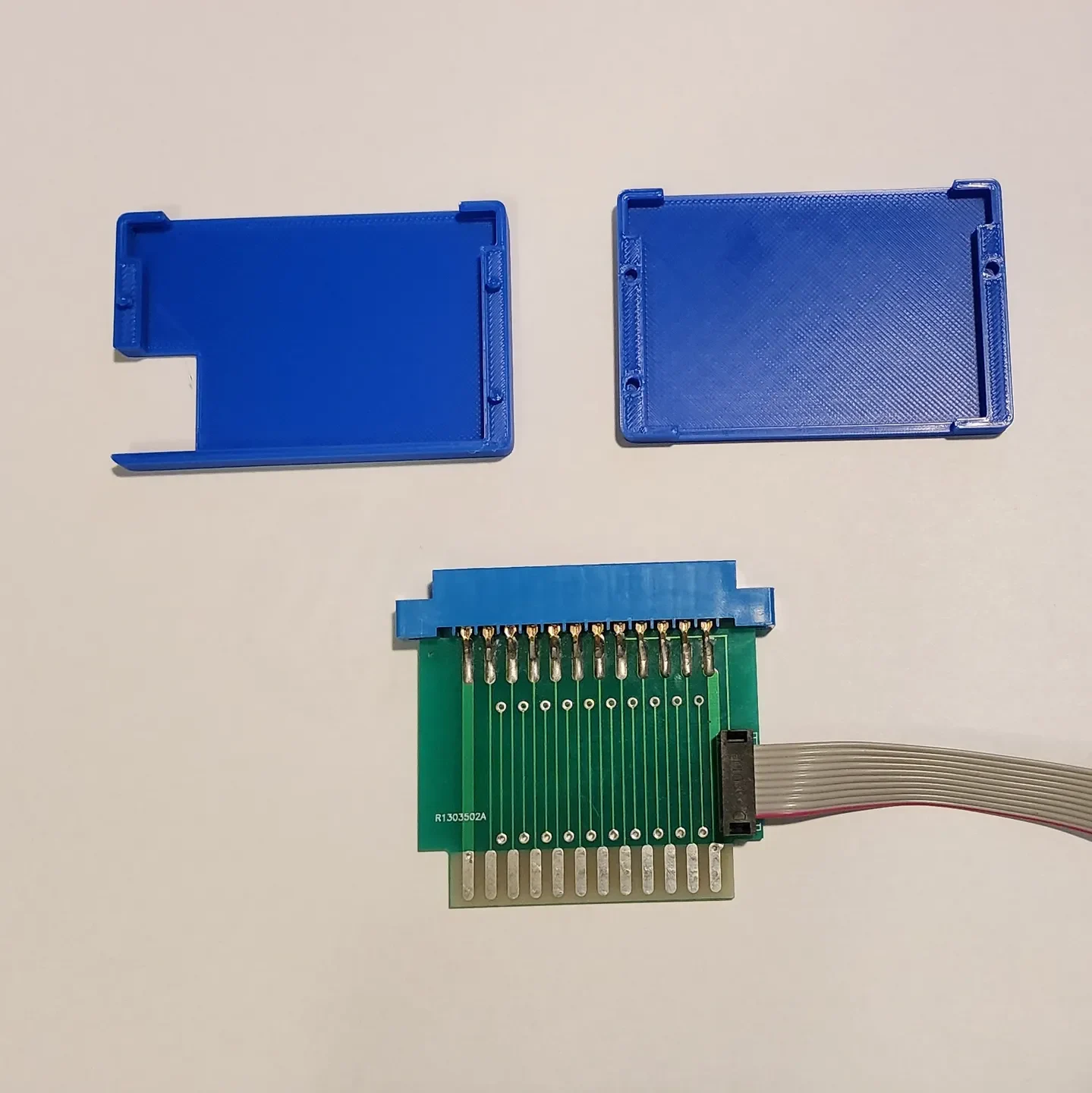

Получив некоторый опыт работы с 3D-принтером, я решил попробовать сделать собственный корпус для печатной платы Burst Nibbler.

Я хотел сделать его как можно меньшим, чтобы можно было подключить его к различным портам, которые ему подходят. Я также хотел попытаться сделать его герметичным, чтобы мне не требовалось никакого оборудования, чтобы держать его закрытым.

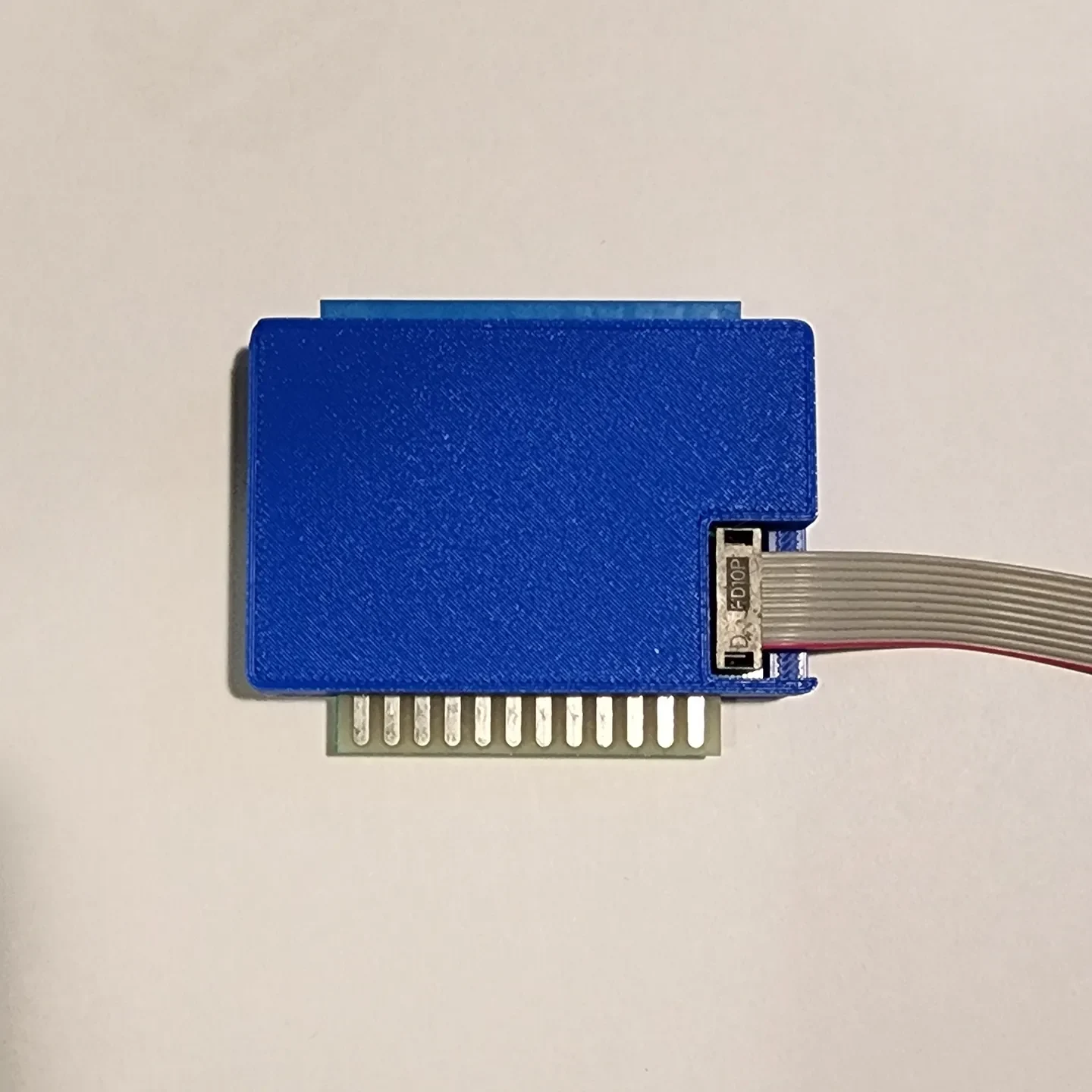

Итак, вот моя первая попытка.

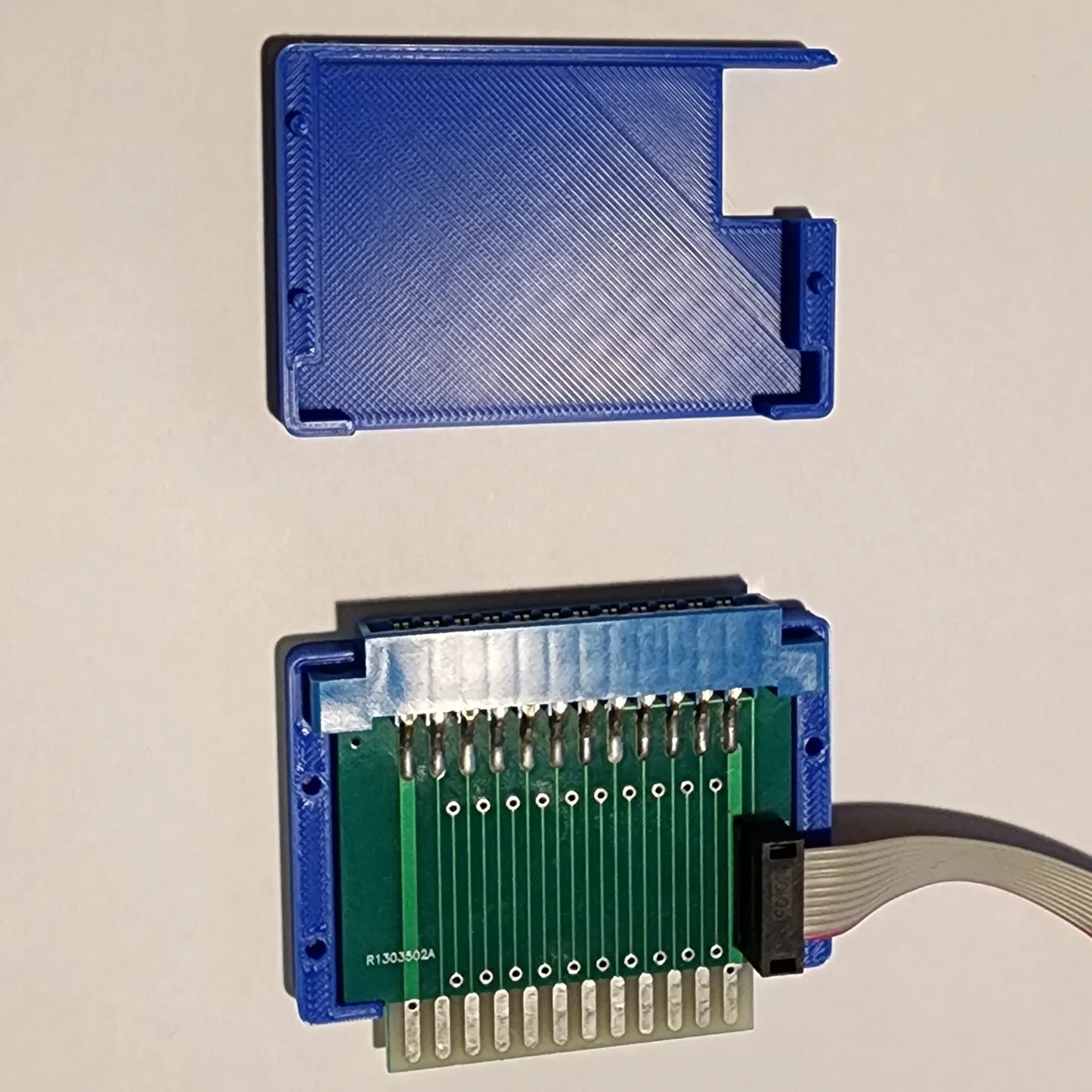

Моя модель успешно сжалась вместе с небольшим усилием, позволив ей оставаться закрытой.

В зависимости от настроек печати, если отверстия получаются слишком маленькими, возможно, вам придется их немного увеличить. В других проектах в прошлом я использовал сверло подходящего размера, поворачивая его в отверстии вручную.

Я напечатал этот корпус с высотой слоя 0,16 мм и заполнением 20%.

Я также использовал настройку Cura Slicer «Минимальная площадь заполнения», равную 25 квадратных мм, чтобы сопрягаемые штифты печатались сплошными.

Я также позаботился о том, чтобы слайсер постепенно увеличивал скорость вращения вентилятора от нуля до максимум 50% для первых 4 слоев, чтобы избежать скручивания нижнего слоя при усадке.

Я печатал из PLA без каких-либо опор и опор на Ender-3 S1 Pro.

[ОБНОВЛЕНИЕ 20.02.2025]

Я добавил версию 2, в которой есть зажимы, которые соединяются вместе вместо расположения стоек и отверстий, как в оригинале. Это должно создать более положительную связь.
