Чехол myBar для 3D-печати и экструзии

Это мой первый проект корпуса, напечатанного методом 3D-печати/алюминиевого экструзии, для проекта myBar. Мне хотелось иметь что-то, что я мог бы собрать и использовать, пока работаю над отпечатками и другими компонентами.

В этой версии я использовал некоторые принты из оригинального проекта myBar. Мы надеемся, что это было сделано для того, чтобы тем, у кого уже есть myBar, было проще сделать это и преобразовать свой случай. Я намеревался использовать все оригинальные напечатанные детали, но в итоге смоделировал некоторые детали самостоятельно. Я подумываю вернуться и создать полностью печатную версию этого дела, но опять же, это был всего лишь первый набросок. Я думаю, что все допуски и расположение отверстий верны, но опять же первый вариант. Кроме того, я впервые полностью проектирую в Fusion, поэтому будьте внимательны к любым ошибкам.

Если я все-таки сделаю 3D-печатную версию, я обновлю здесь, чтобы люди знали. Приветствуются любые мысли или идеи о том, что вы хотели бы видеть в полностью 3D-печатной версии! Ищу вдохновение XD

Пожалуйста,

Трентон

Инструкции по сборке

Для изготовления этого дела вам понадобятся следующие предметы:

Комплект myBar (либо полный комплект, либо только комплект помп. Для получения дополнительной информации см. mybar.io).
различные болты и гайки м5. Они у меня были из других проектов, но вы легко могли приобрести их в Интернете или в местном хозяйственном магазине.
2020 г. алюминиевые профили (длиной примерно 250-300 мм). Я снова использовал то, что было под рукой. Если у вас достаточно длинная вытяжка для установки опор двигателя, все будет в порядке.
Печатные соединения и крепления (см. ниже)

Печатные детали
1x крепление для платы управления
1x крепление для цензора на чашку
2x передняя крышка
2x задняя крышка
1x носик для трубы
1x труба и задняя часть питания
3x крепление двигателя

Повторно использованные печатные детали из myBar

1x bar_sensor_holder
1x bar_power_holder
1x bar_drip_tray (если вы хотите использовать просто плоский кусок дерева ил�� акрила, куда будет попадать напиток, это тоже подойдет)
Печатные соединители 2020 г.
3x System20_Bracket_24-40mm_Single_Sided_Left
3x System20_Bracket_24-40mm_Single_Sided_Right

Распечатанные скобки 2020 года (мне не удалось найти их здесь для печати, но я включил ссылку на Thingiverse)
4x 2020_uniform_T_shape_with_half_support

Настраивае��ый пластинчатый кронштейн для алюминиевых профилей (Misumi 2020, 2040, 4040, ...) от mayynozzzle

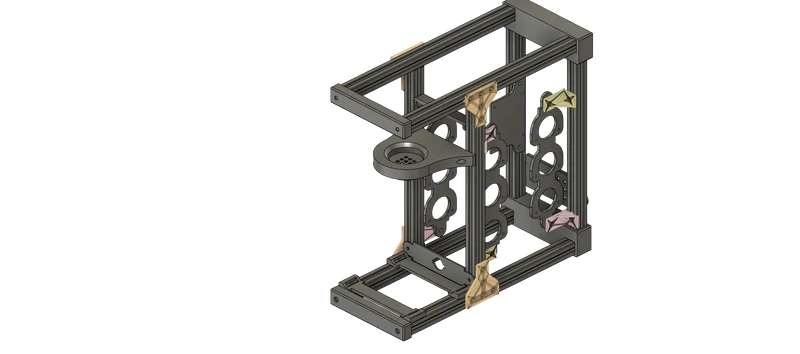

Когда у вас будут все необходимые распечатки, используйте изображение САПР для облегчения сборки. Мне показалось полезным сначала соединить нижние выступы и переднюю/заднюю крышки. Затем сделайте то же самое с верхом. Используя выступы, соедините заднюю часть корпуса, а затем используйте оставшиеся выступы, чтобы скрепить корпус вместе.

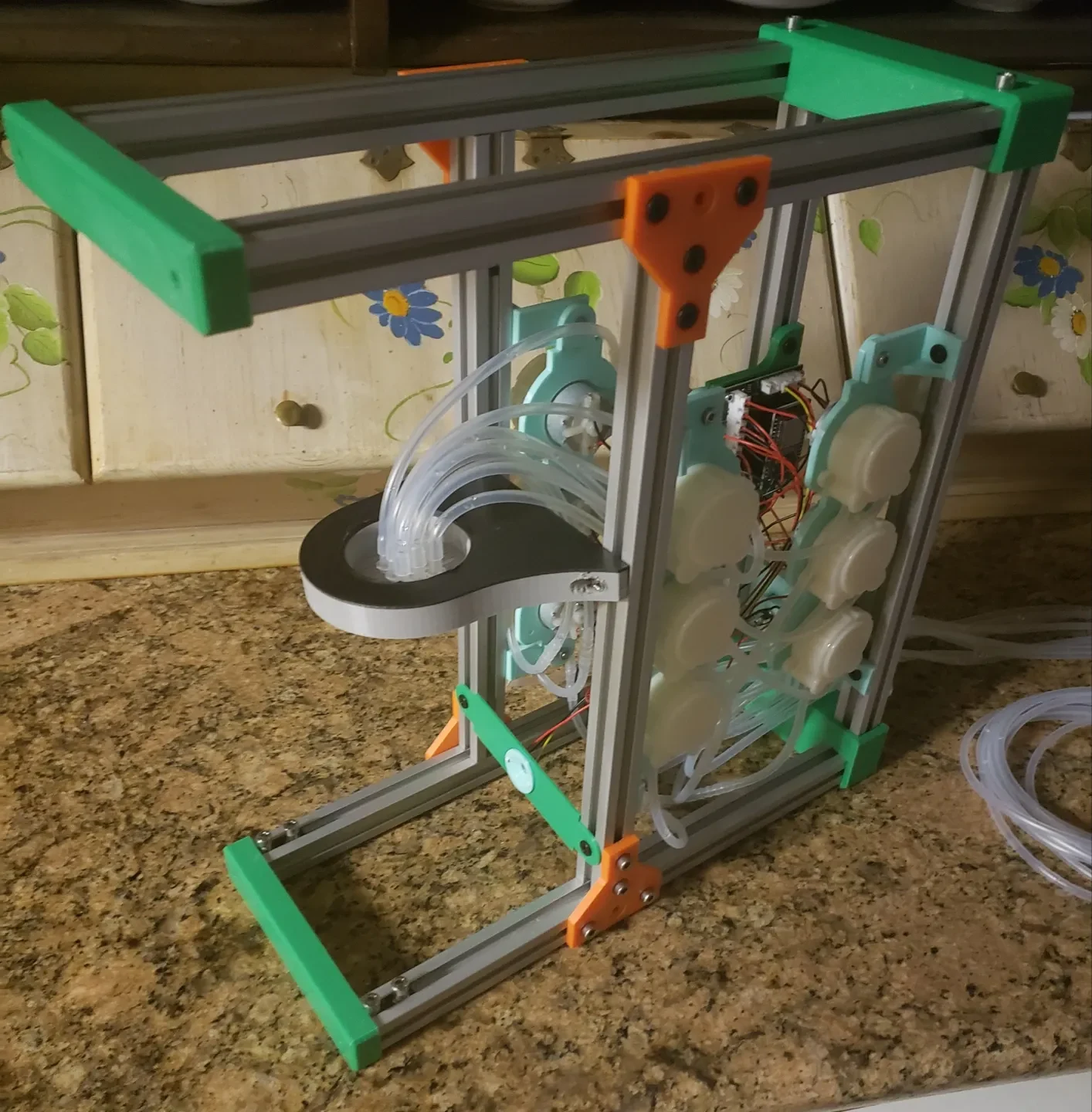

Затем я установил моторы, передний излив и цензор. Самым сложным было прикрепить все трубки от myBar. Я обнаружил, что для облегчения сборки труб можно снять детали трубы и питания, и как только все детали будут вставлены, прикрепите их к раме.
