Кейс для подросткового инженерного карманного оператора
Справочная информация
Мне надоели мои голые карманные операторы (ПО) в сочетании с моим ужасным подходом к хранению. Этот случай отвечает моим собственным потребностям. В частности, следующие требования:
Для этого необходимо использовать существующую металлическую подставку, которая поставляется с каждым карманным оператором.
Не хочу вынимать его из чехла, чтобы поменять батарейки.
Невозможно заблокировать аудиовходы/выходы
Защищает кнопки
Края выше экрана
Вкладку вверху убирать не хочу (в отличие от официального случая) — мне нравится моя вкладка!
Мне нужна опция для людей, которые удалили вкладку
Я хотел бы попробовать простой дизайн кнопки, соответствующий требованиям — я никогда раньше не создавал совместимый механизм, так что это было для моего собственного образования.
Нет необходимости в клее, винтах или других дополнительных деталях.
Видимые светодиоды

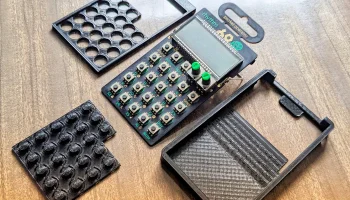

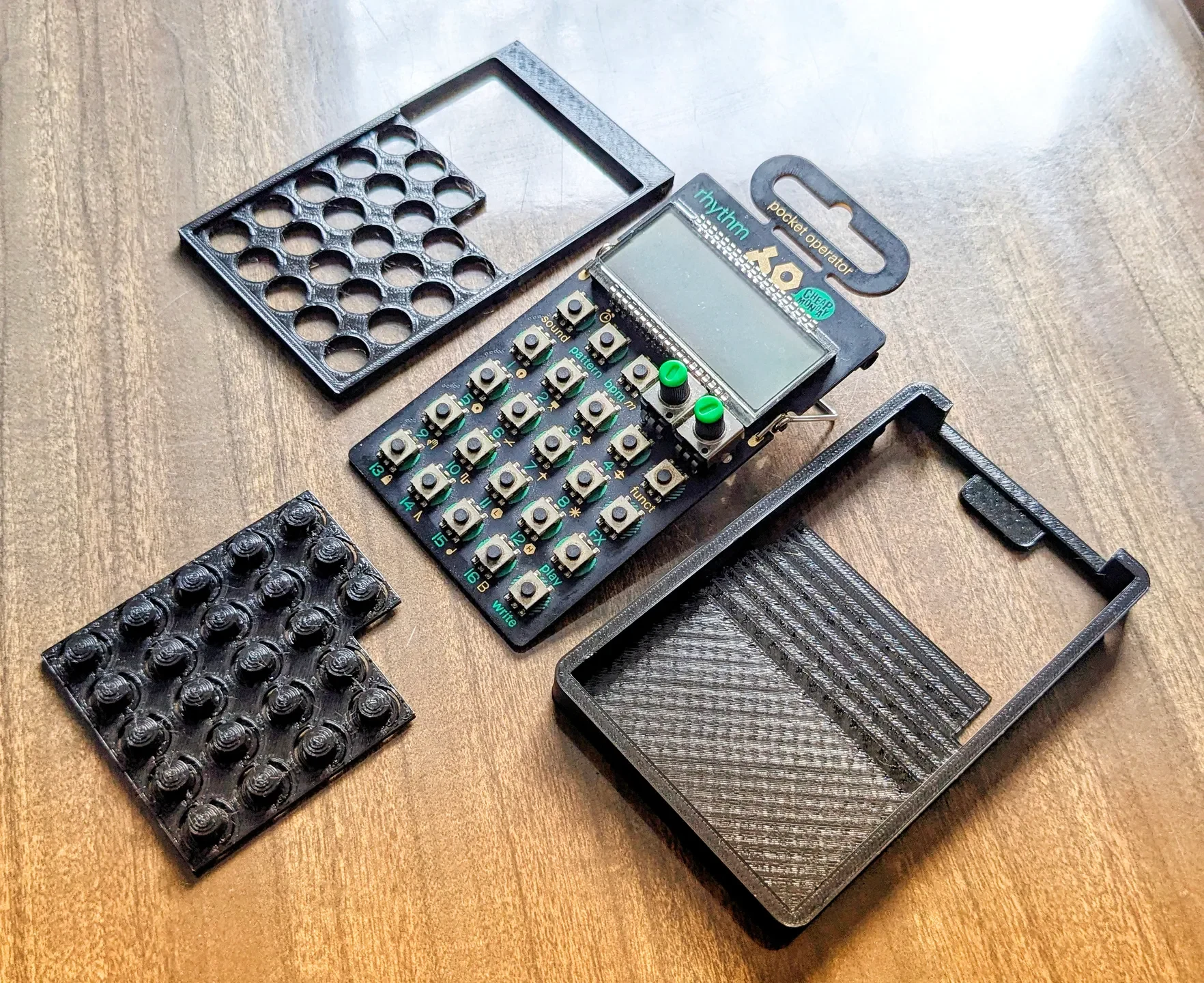

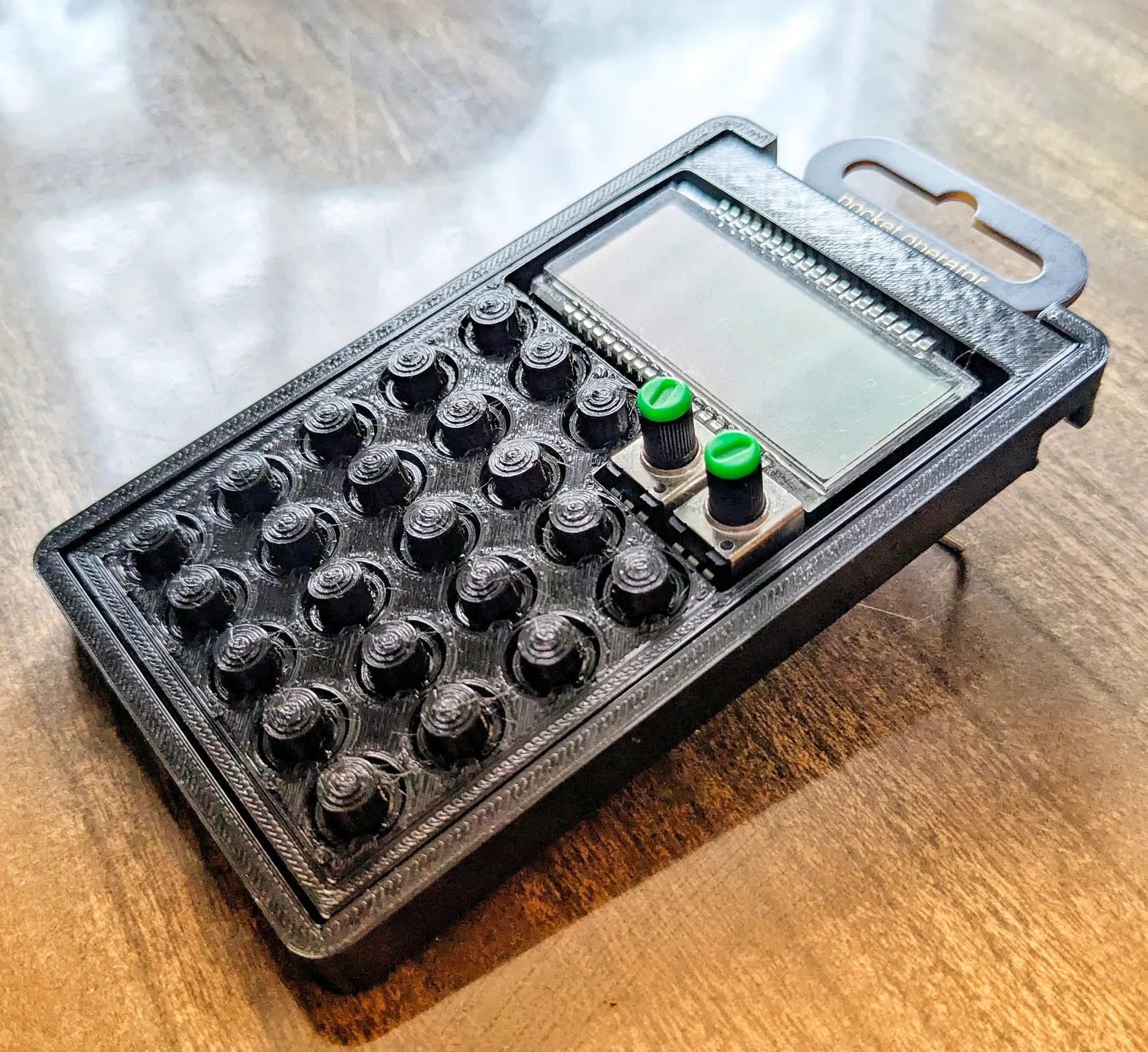

Вот результат!
Дизайн

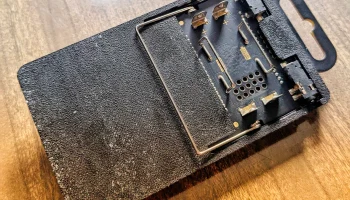

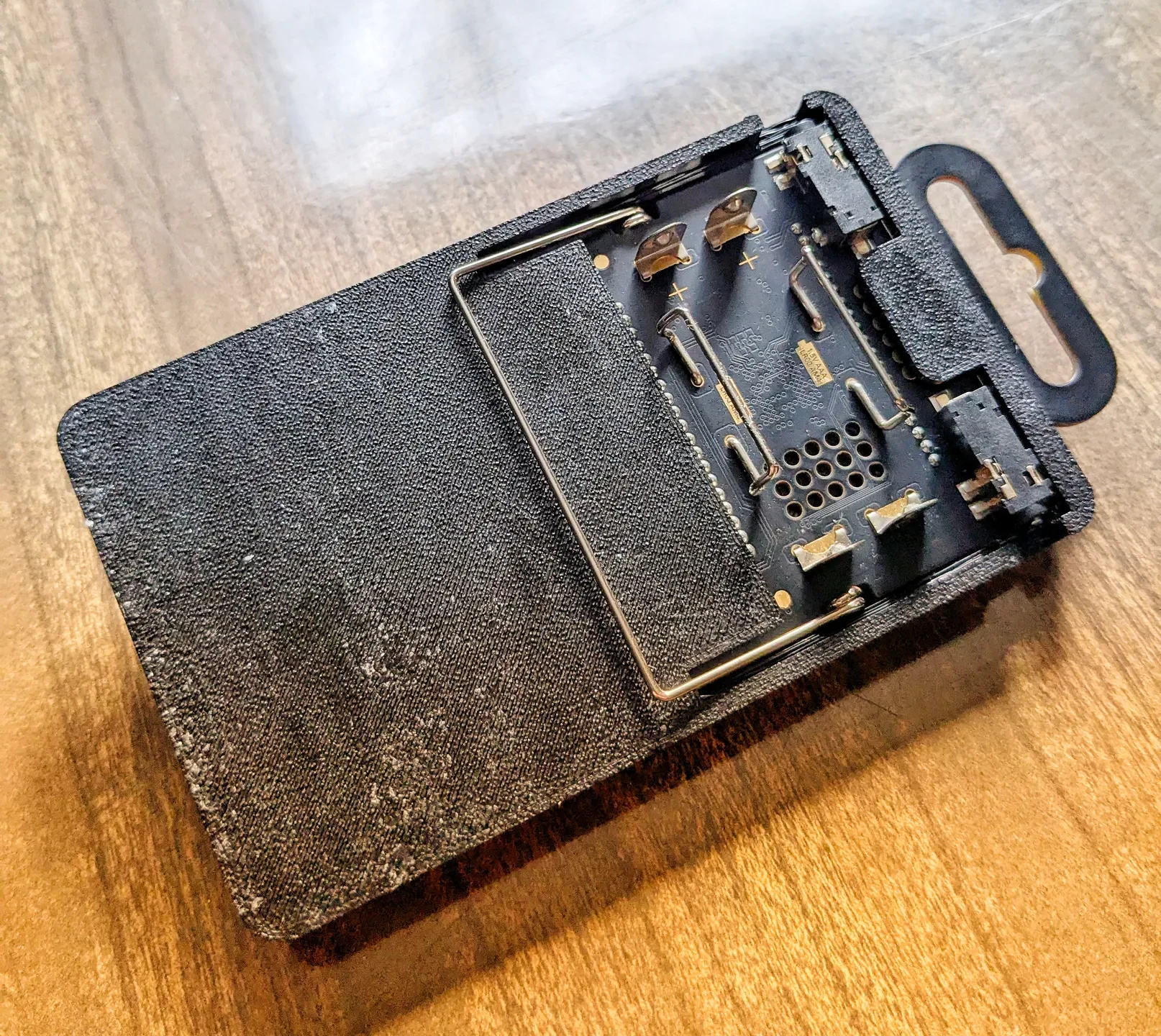

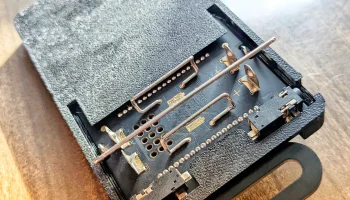

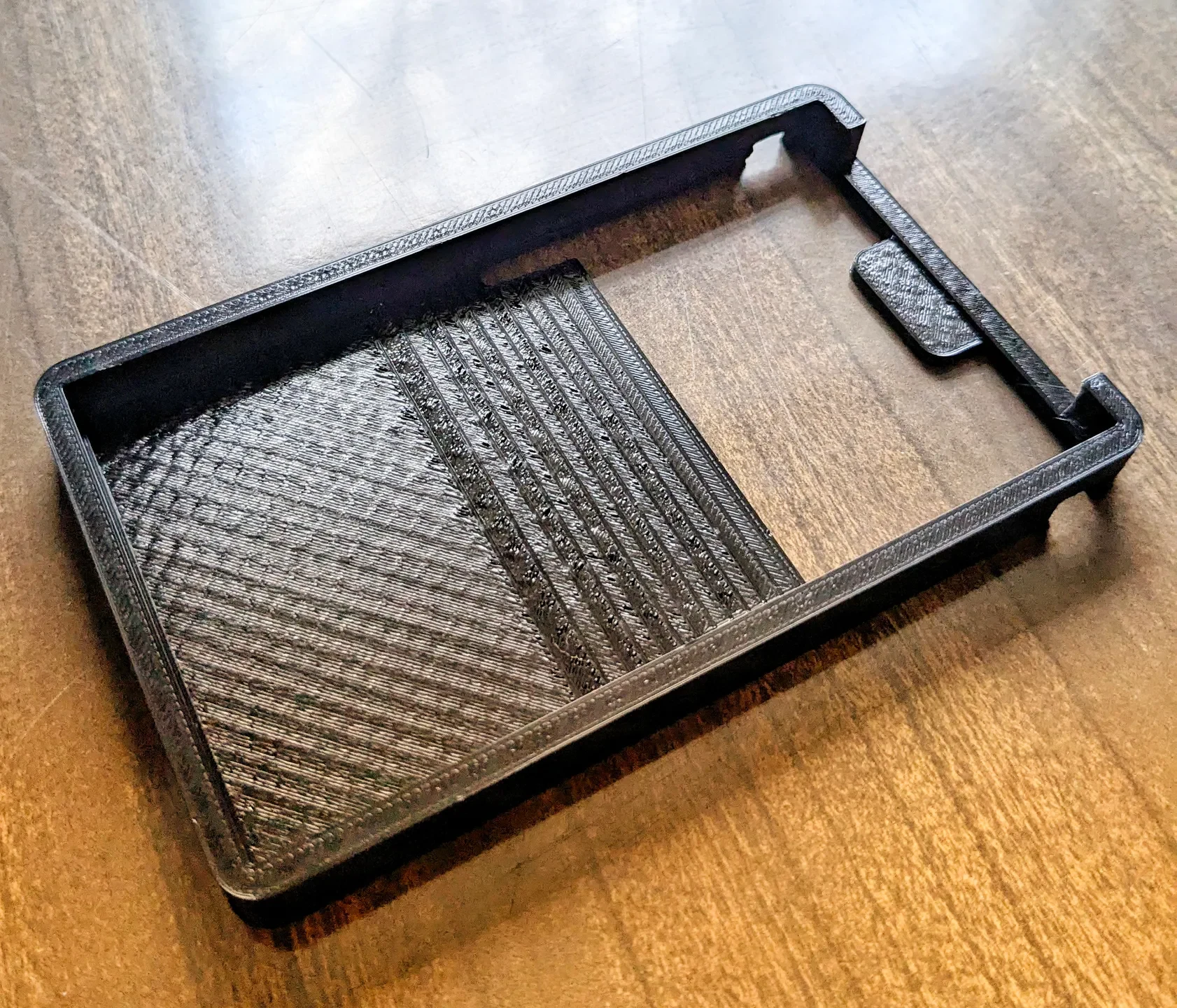

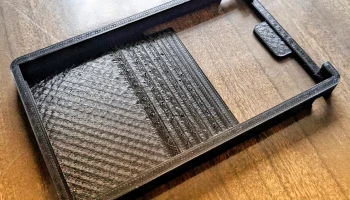

Основная часть/задняя часть корпуса имеет отверстия для открытия и закрытия подставки, зазор, позволяющий извлечь батареи, а оба разъема открыты для пользователя.

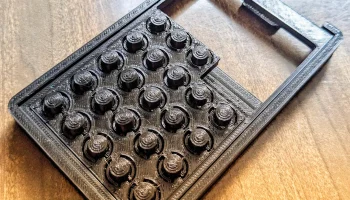

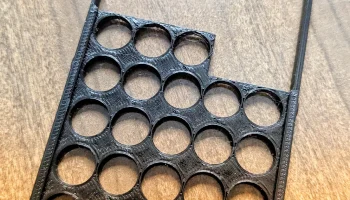

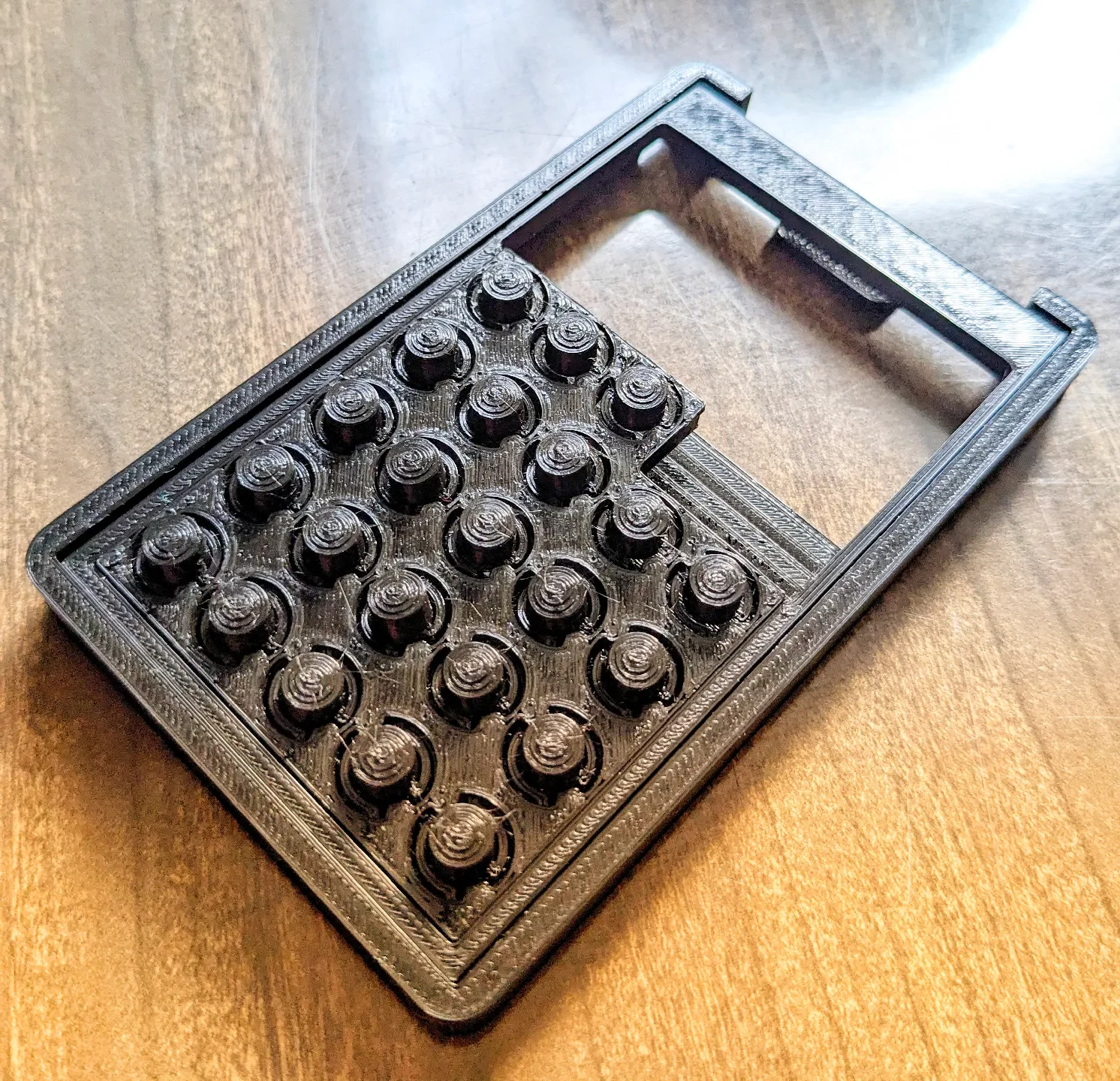

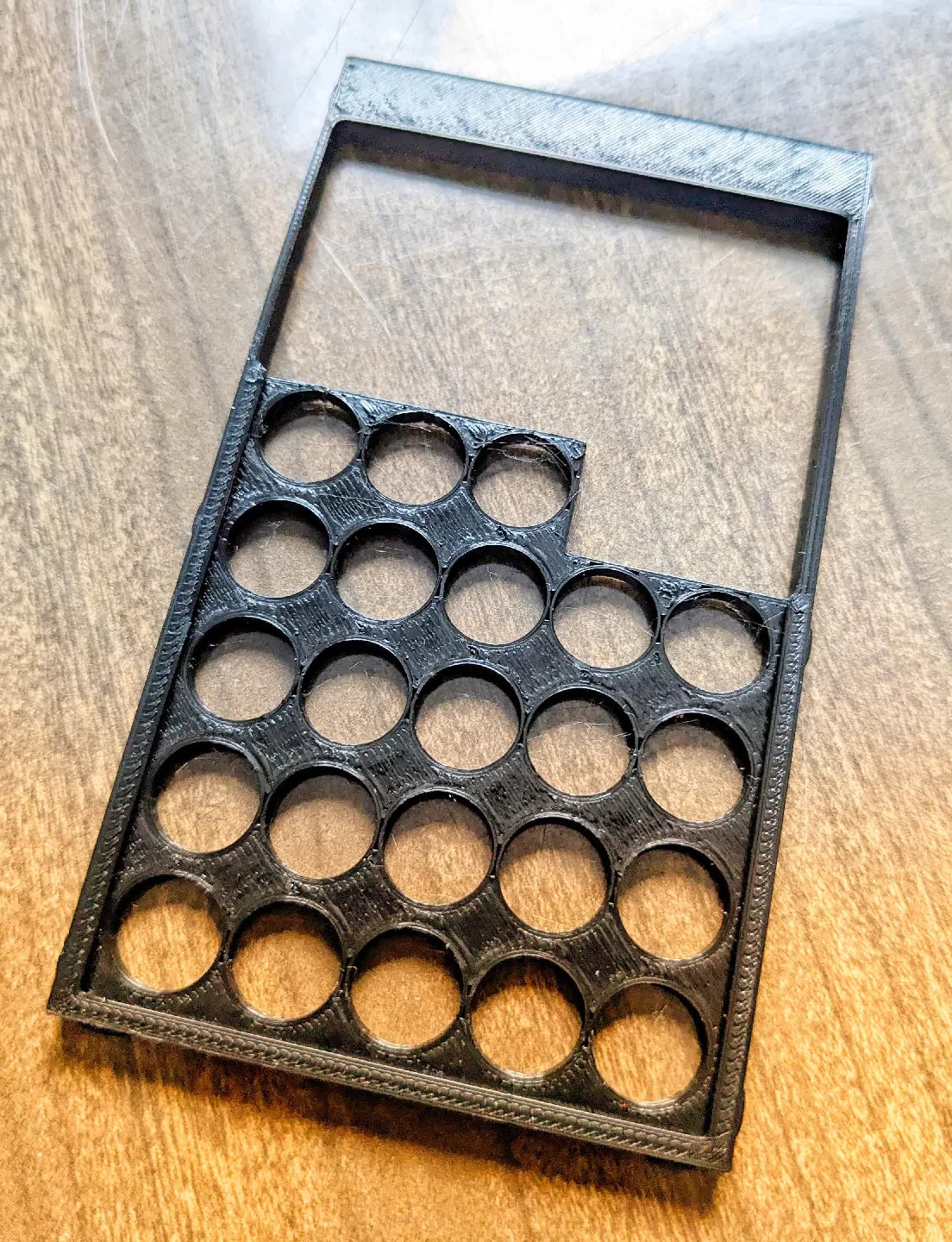

Лицевая панель — обеспечивает отрыв от кнопок ПО для корректной работы кнопок корпуса. Небольшие выступы на краю вставляются в основной корпус и удерживают PO на месте.

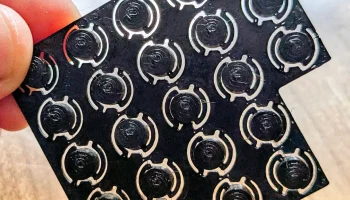

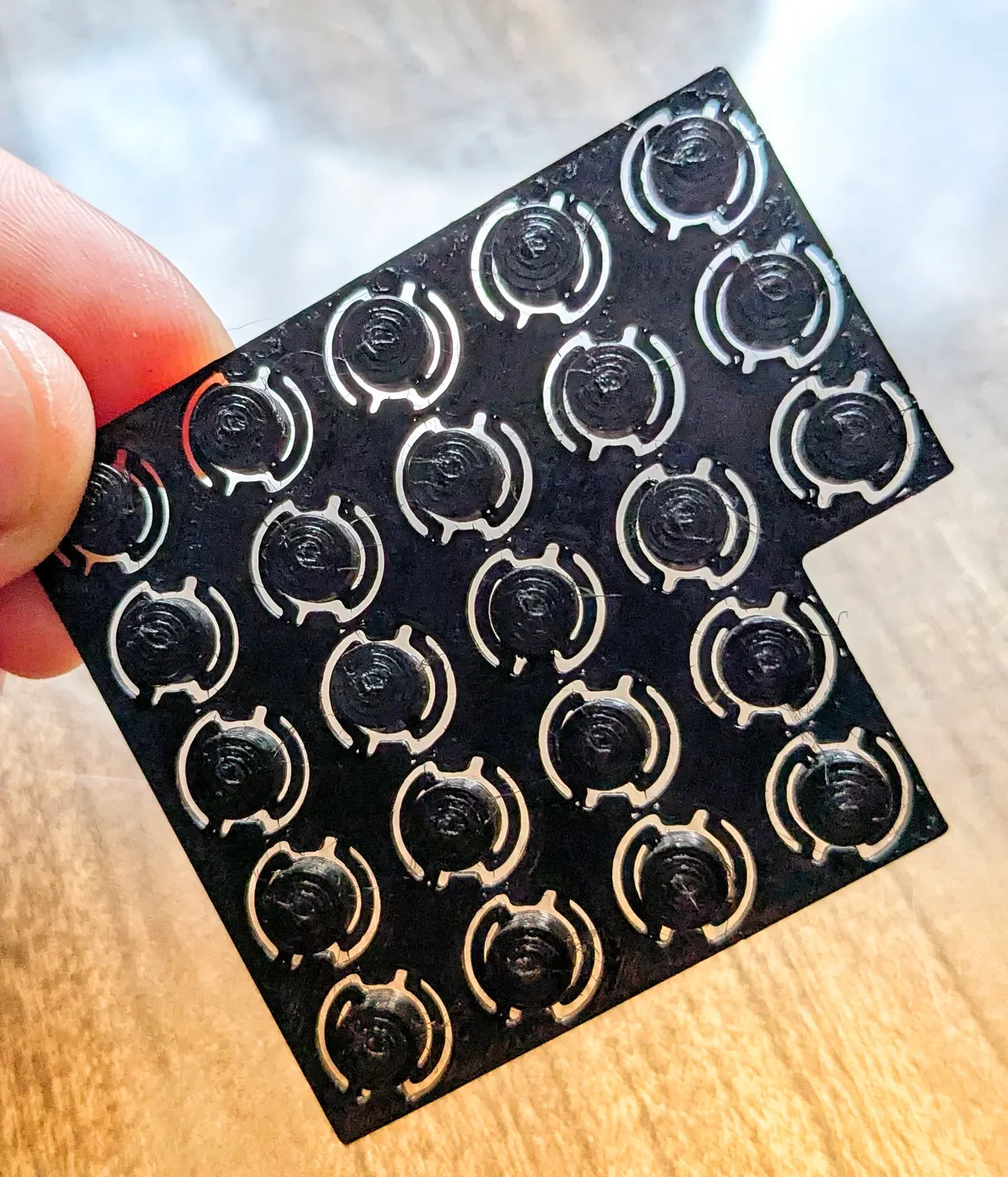

Пластина с кнопками — вставляется в лицевую панель. Позволяет ��енять кнопки без перепечатки больших деталей. Доступны с выступами и без, в зависимости от ваших допусков.
Пластина с кнопками могла бы быть частью лицевой панели, но цель заключалась в том, чтобы создать сменный набор кнопок, которые можно было бы распечатать в интересных цветах и которые можно было бы заменить, если что-то сломается, без необходимости заново печатать всю лицевую панель. Разделение также означает, что каждую деталь можно печатать р��вно на печатной платформе, при этом кнопки приподнимаются относительно кнопок PO.
Удовлетворил ли я свои собственные требования?
Для этого необходимо использовать существующую металлическую подставку, которая поставляется с каждым карманным оператором.
Подставка может складываться и по-прежнему поддерживать заказ на покупку.
Не хочу вынимать его из чехла, чтобы поменять батарейки.

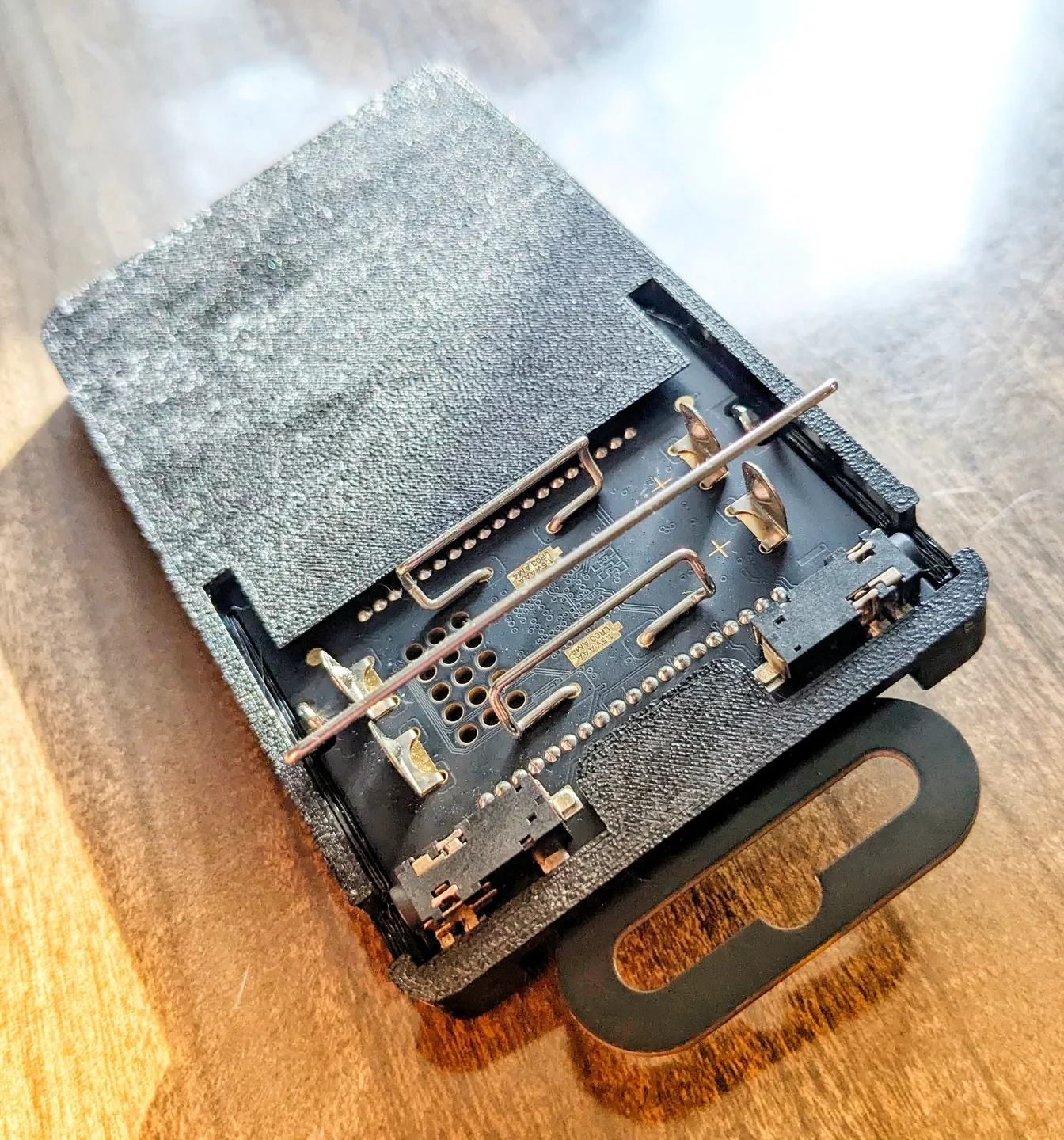

Батарейный отсек полностью доступен
Невозможно заблокировать аудиовходы/выходы
Джеки доступны
Защищает кнопки
Кнопки закрыты, но все равно реагируют
Края выше экрана
Экран расположен немного ниже краев
Вкладку вверху убирать не хочу (в отличие от официального ��лучая) — мне нравится моя вкладка!
Вкладка может выступать без ущерба для защиты.
Мне нужна опция для людей, которые удалили вкладку
Доступен дополнительный вариант корпуса без паза для выступа.
Я хотел бы попробовать простой дизайн кнопки, соответствующий требованиям — я никогда раньше не создавал совместимый механизм, так что это было для моего собственного образования.
Все кнопки представляют собой упругие механизмы с хорошим отскоком.
Нет необходимости в клее, винтах или других дополнительных деталях.
Все детали соединяются вместе и удерживаются на месте без дополнительных деталей.
Видимые светодиоды
Соответствующий механизм означает, что светодиоды видны через зазор между кнопками и отверстием для кнопки.
Я сам себе лучший заказчик/дизайнер!
Печать
Иди медленно!
Я установил скорость на 50 % от обычной скорости печати. Это гарантирует, что соответствующие пружины для кнопок будут напечатаны без проблем.
Слои
Для кнопок выберите 0,16 мм.
Для остальных деталей можно увеличить толщину до 0,24 мм.
Поддерживает
Хотя я пытался избежать этой необходимости, вырезы для аудиоразъемов должны поддерживаться, если только вы действительно не доверяете мостовому соединению своих принтеров.
Я нарисовал опоры в центре каждого поддерживаемого пролета. Это позволило избежать проблем с креплением опор к стенам.
Стены/периметры
2 стены/периметр — это то, что вам понадобится (сопло 0,4 мм), поскольку это максимум, который можно разместить на нескольких деталях.
Верхний/нижний слои
Я нашел 2-3 было достаточно
Заполнение
Прямолинейность на 15-20%
Вам не нужен гироид или что-то подобное сильное, но 15-20% помогут противостоять давлению нажатий кнопок.
Поскольку лицевая панель и кнопки относительно тонкие и удерживаются на месте за счет трения, убедитесь, что вы настроили принтер так, чтобы они оставались на месте.
