Антенный анализатор модели RigExpert Stick, защита/орган...
Независимо от того, собираете ли вы антенны или просто настраиваете их для использования, антенный анализатор является полезным инструментом. На протяжении многих лет у меня было несколько моделей, в том числе модели MFJ и Comet. Я также пробовал Nano-VNA, они хороши, но требуют длительного обучения.
За последние 10 лет у меня было 4 разные модели RigExpert. Они продолжают предлагать новые функции, и я продолжаю торговать, чтобы получить их. В настоящее время я использую RigExpert Stick XPro, который работает на частоте до 1 ГГц (поэтому его можно использовать с антеннами Meshcore/-tastic) и имеет интерфейс Bluetooth для подключения к приложению на телефоне для передачи данных. Я не могу сказать достаточно о том, насколько хорошо они работают и насколько просты в и��пользовании.

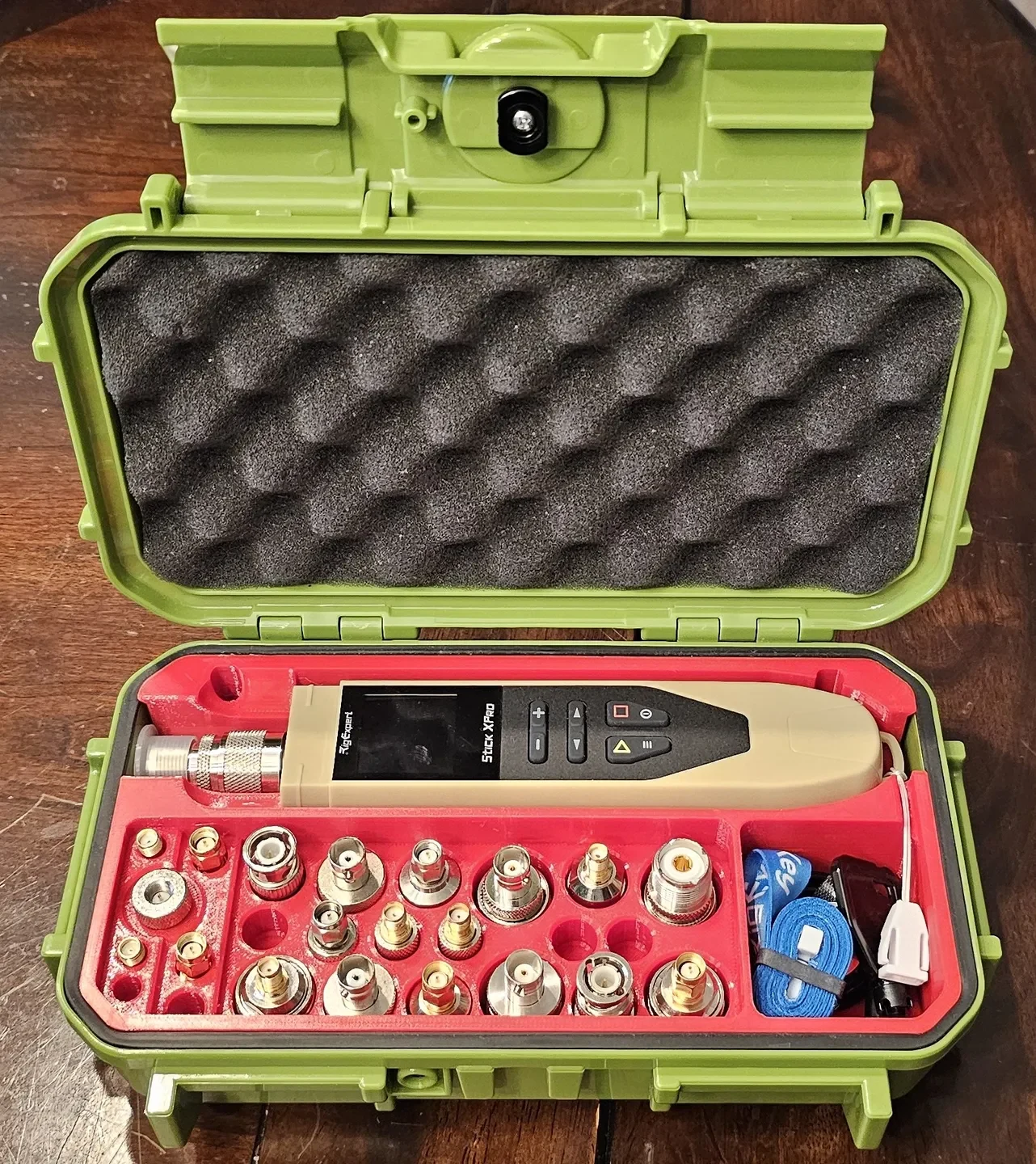

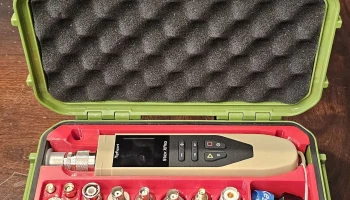

Evergreen Cases Seahorse SE56 — это коммерческий сухой бокс для тяжелых условий эксплуатации. Этот размер идеально подходит для линейки RigExpert Stick. Эти водонепроницаемые коробки оснащены ключом и замком, водонепроницаемы по стандарту IP67 и устойчивы к ударам и изготовлены из ударопрочного поликарбоната. По состоянию на конец 2026 года их можно будет приобрести примерно за 25-30 долларов США в интернет-магазинах. Я рекомендую версию с крышкой из пенопласта в виде ящика для яиц.
Я тестировал эту конструкцию с RigExpert Stick 500 (мой последний) и RigExpert Stick XPro, но она также должна работать с моделями RigExpert 230 и RigExpert Pro, поскольку они имеют одинаковый форм-фактор.
Этот дизайн похож на тот, который вы можете найти на eBay, который продается вместе с коробкой примерно за 75 долларов (не хочу отвлекать внимание продавца eBay, поэтому, если вы не можете распечатать свой собственный, купите его). Я купил один из них на eBay около 3 лет назад, когда у меня появилась первая палка, и это прекрасный и функциональный дизайн. Я использовал его более двух лет, прежде чем задумался о настройке.
Модель eBay несовместима с тем, как я использую/храню свой RigExpert (с подключенным адаптером N-UHF — по определенным причинам), была напечатана из PLA и не имела достаточно места для разъемов (как вы можете видеть, у меня их больше 7).

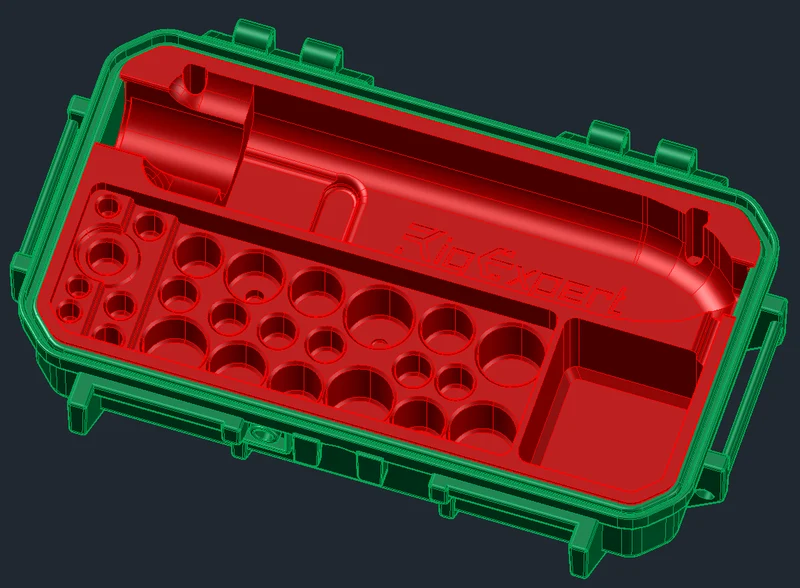

С момента покупки я начал создавать свои собственные вещи/детали и 3D-печать для своих многочисленных хобби. Это мой собственный дизайн AutoCAD 2027 — с нуля.
Мои критерии дизайна:
Храните RigExpert с прикрепленным адаптером N-UHF.
Обеспечьте организованное хранение моих разъемов, настраиваемое
Обесп��чьте возможность хранения косички шнура в отсеке для аксессуаров.
Печать из более прочного материала
Я включил несколько вариантов дизайна для различных конфигураций открытых отсеков для хранения аксессуаров и держателей разъемов. Я также включил несколько вариантов с «пустыми» областями разъемов, которые вы можете настроить с помощью отрицательных примитивов (цилиндров) в слайсере в соответствии со своими потребностями. Я предоставил файл 3mf с отрицательными примитивами, прикрепленными к кубу, который вы можете вставить и скопировать/вставить в лоток, который хотите использовать.
Лоток крепится к коробке с помощью (4) крупных саморезов M2x10 мм (или крепежных винтов, если это все, что у вас есть).
Я печатал на Creality Hi, используя OrcaSlicer с высотой слоя 0,16, 4 петлями стен, 5 слоями оболочки, стенками Арахны и 10 % адаптивным кубическим заполнением. Опоры не требуются. Поскольку в жаркие дни он может лежать в моем грузовике, я напечатал с использованием PETG (мой любимый материал для радиотехники) из-за термостойкости, достаточно хорошей устойчивости к ультрафиолетовому излучению, ударопрочности и умеренной гибкости.
73 и хороший DX de K4ZX
Примечания. Если вам нужны файлы САПР Evergreen Box, они доступны здесь в GrabCad.
P.S. Если вам интересно, почему я храню свой RigExpert с прикрепленным к нему адаптером N-UHF, то это потому, что несколько лет назад я получил ранение, нанесенное самому себе. У меня был AA-230 Zoom, и у этой модели также стандарт порта N, а не UHF. Я владел им около месяца (после того, как начал использовать АА-54 со стандартным разъемом УВЧ). Я по рассеянности попробовал насадить на него УВЧ-адаптер — и понял свою ошибку уже после того, как поломка была нанесена… это был очень дорогой ремонт. Для справки: RigExpert не использует стандартные разъемы и очень специализированы. На заметку: используйте
