Корпус Keebio Iris v7: многослойный материал m2 с прямой...

Ремикс корпуса Keebio Iris v4 от skrat19 на https://www.printables.com/model/66218-iris-keyboard-sandwich-case

Изменения, внесенные в этот ремикс:

Обновлен рисунок отверстий для соответствия средним слоям Iris PE.
Уменьшен��ые размеры отверстий, позволяющие вставлять их в отпечаток вместо использования стоек m2.
Увеличен размер внешних границ верхнего и нижнего слоев, чтобы точно соответствовать границам среднего слоя Iris PE.

Предоставленные файлы моделируются для левой стороны радужной оболочки. Чтобы сделать правильные части, отразите эти файлы в слайсере. Средние слои (с отверстиями для крепления эргодокса и без них) имеют более узкие сквозные отв��рстия, поэтому в них можно ввинчивать средний слой, но файлы верхней и нижней пластины должны работать с любыми существующими файлами среднего слоя Iris PE по адресу https://github.com/keebio/iris-case/tree/master/phoenix-edition-PE.

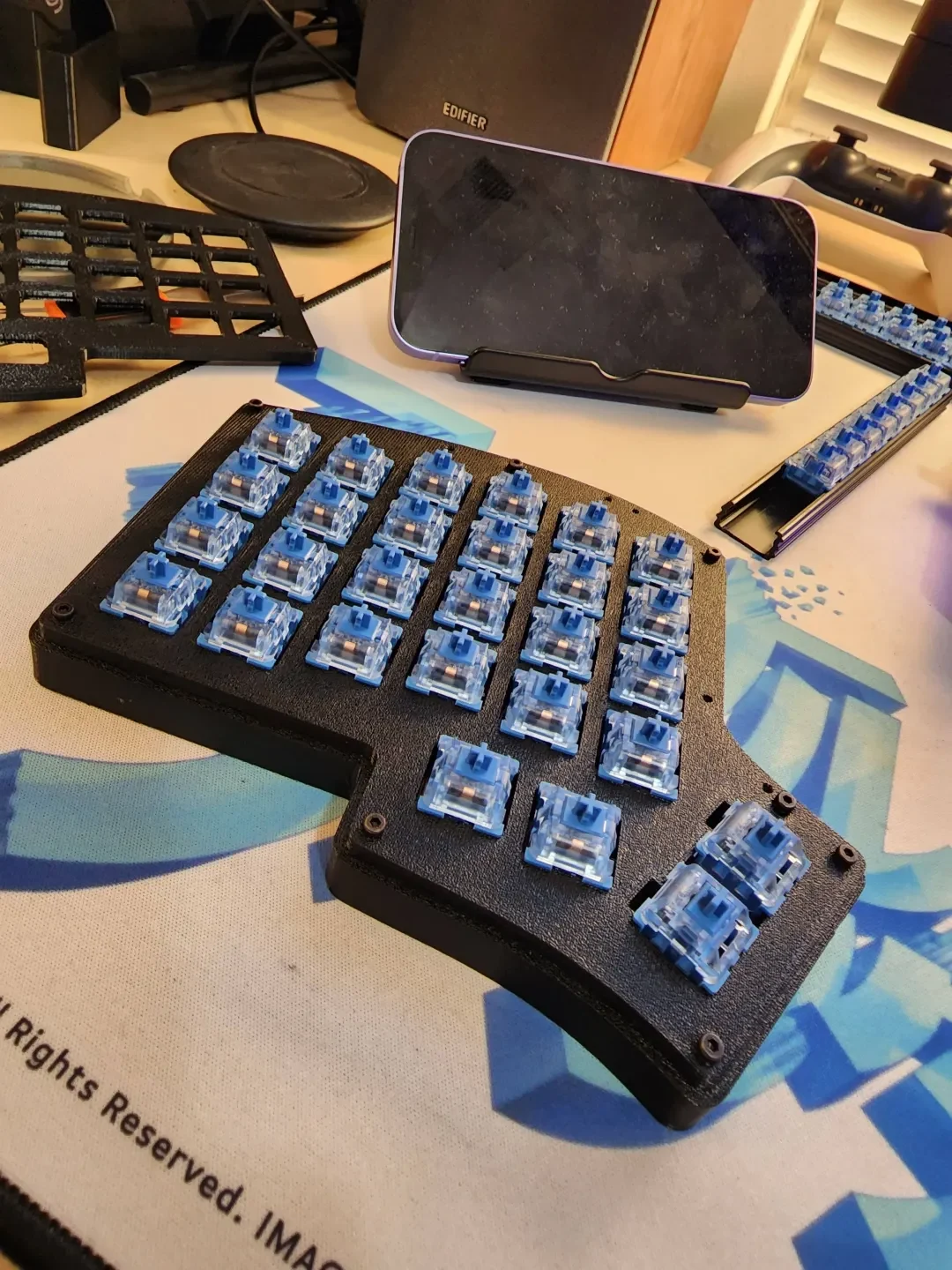

Обратите внимание, что они предназначены для использования с деталями Iris PE, которые на момент написания этой статьи относятся к версиям Iris 5-7. Я тестировал это на Iris rev.7, как показано на рисунке. На изобра��енной тестовой посадке сохранены как предыдущие отверстия из корпуса skrat19 rev4, так и мои новые отверстия из rev7 для измерения соосности. Изображенный на изображении тест также был проведен перед расширением внешних границ, чтобы соответствовать официальному файлу среднего слоя, чтобы обеспечить ссылки на измерения при расширении внешних границ. Как в ходе этого теста, так и в официальных файлах проекта, импортированных в fusion360, были внесены корректировки как в расстояние между отверстиями, так и в размеры внешних границ.

ПРИМЕЧАНИЕ по крепежам:

Сквозные отверстия имеют размер, позволяющий ввинчивать оборудование m2 0,4 непосредственно в пластик, вместо использования стоек m2, поставляемых Keebio в их комплектах пластин. Верхняя пластина имеет толщину 3,5 мм, средний слой — 11 мм, а нижняя пластина выступает за средний слой на 1,5 мм (в корпус заходит дополнительная секция толщиной 1,5 мм, смещенная от границ среднего слоя на 0,5 мм). Это означает, что общий зазор по длине винта сверху вниз составляет 16 мм. Вы можете использовать любую комбинацию оборудования м2, не превышающую эту общую длину. Это обеспечивает совместимость с большинством аппаратных длин и количеств м2, доступных в комплектах оборудования Amazon, а также обеспечивает гибкие комбинации винтов, позволяющие избежать несоответствия между доступным количеством винтов заданной длины и количеством, необходимым для полной сборки корпуса.

примеры комбинаций винтов:

винты m2x16 мм, проходящие от верхней пластины через средний слой к нижней пластине (20 x m2x16 мм)
винты m2x10 мм, соединяющие верхнюю пластину со средним слоем, и винты m2x6 мм, соединяющие нижнюю пластину со средним слоем, или наоборот (20 x m2x10 мм, 20 x m2 x 6 мм)
винты м2х8мм для всех отверстий и т. д. (40 х m2x8mm)
