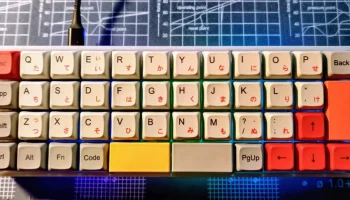

Чехол для клавиатуры Handwired или Contra

Это чехол для механической клавиатуры Contra 40% (https://cartel.ltd/projects/contra/), но может быть Используется и для ручной проводки, поскольку пластина довольно толстая. Печатную плату Contra необходимо отшлифовать, чтобы она поместилась в корпус.

Процесс сборки клавиатуры:

нарежьте файлы по размеру вашей кровати (в версии 3 вам придется распечатать их под углом 45 градусов). ОЧЕНЬ ВАЖНО:
убедитесь, что image.stl и base.stl перекрываются в кровати
установите z-hop на 0,5 мм в base.stl

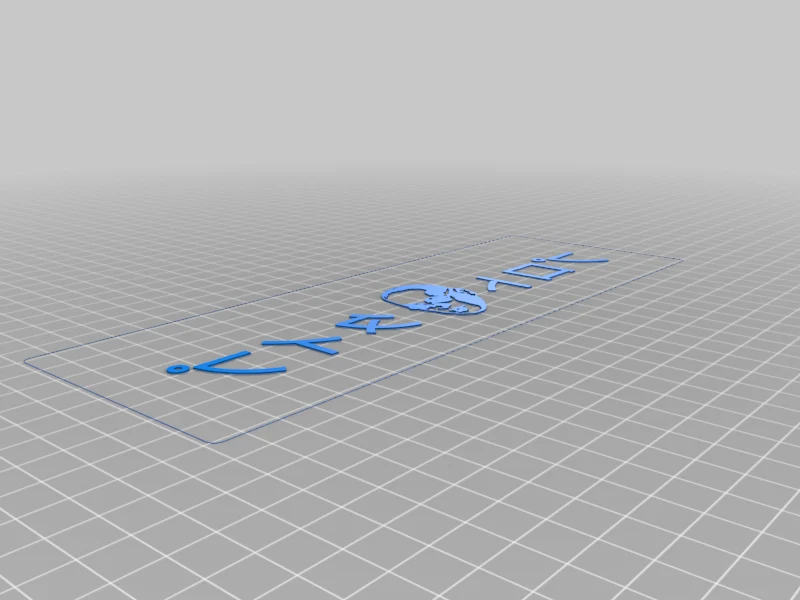

распечатайте файл image.gcode и удалите с кровати большую тонкую рамку вокруг него, НО ОСТАВЬТЕ ОСТАЛЬНУЮ ЧАСТЬ ПЕЧАТИ НА КРОВАТИ

замените нить на цвет по вашему вкусу

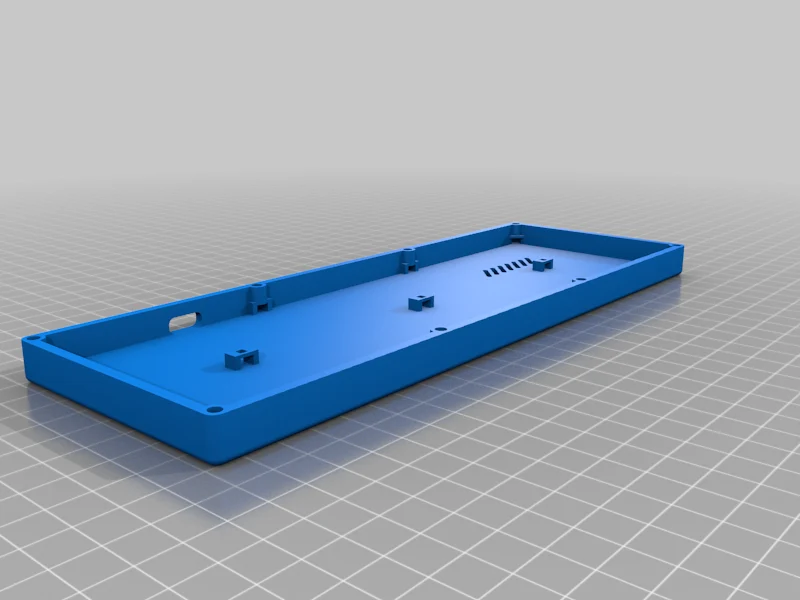

4. Напечатайте base.gcode поверх image.stl, добавив z-hop до 0,5 мм.

снимаем основу с принтера

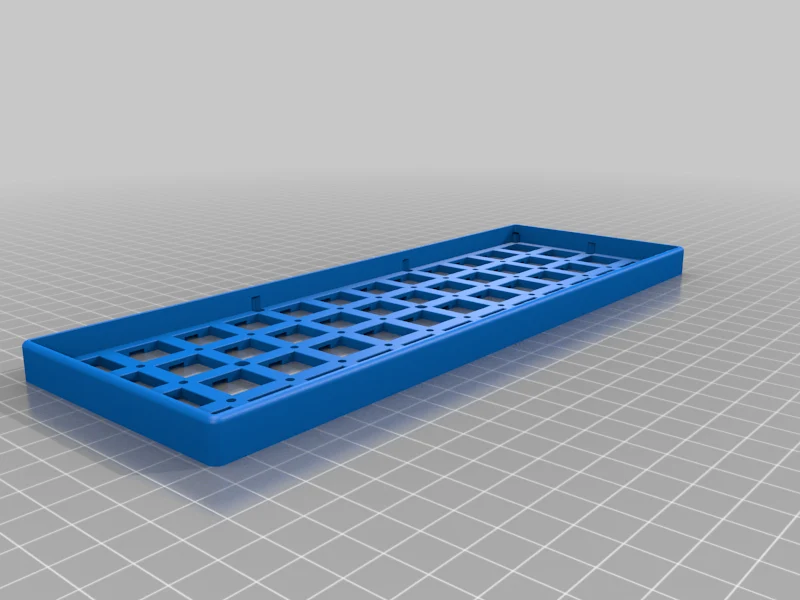

распечатайте Plate.gdoce, выбрав цвет по вашему вкусу

снять пластину с принтера

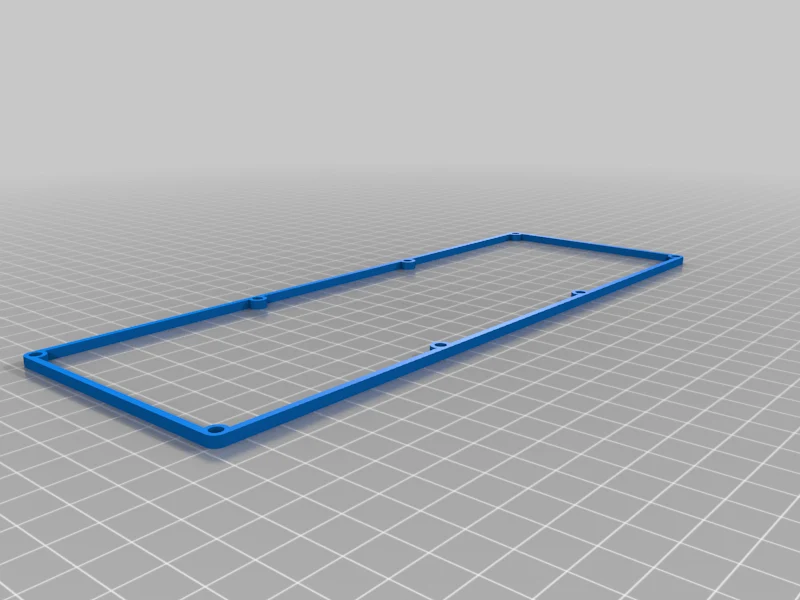

распечатайте gasket.gcode, возможно, из TPU, но PLA тоже подойдет

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

по вашему вкус��

Нить: Geeetech PLA светится в темноте после печати =============

Чтобы собрать клавиатуру:

отшлифуйте печатную плату Contra с помощью дремеля, пока она не поместится в корпус. По сути, вам нужно укоротить стороны и освободить место на длинных сторонах, чтобы они могли поместиться вдоль винтовых стоек.

немного отшлифуйте отве��стия MX в пластине

поставь выключатели в пластины

припаять печатную плату

вставьте гайки в гнезда на нижней части корпуса

закройте корпус винтами

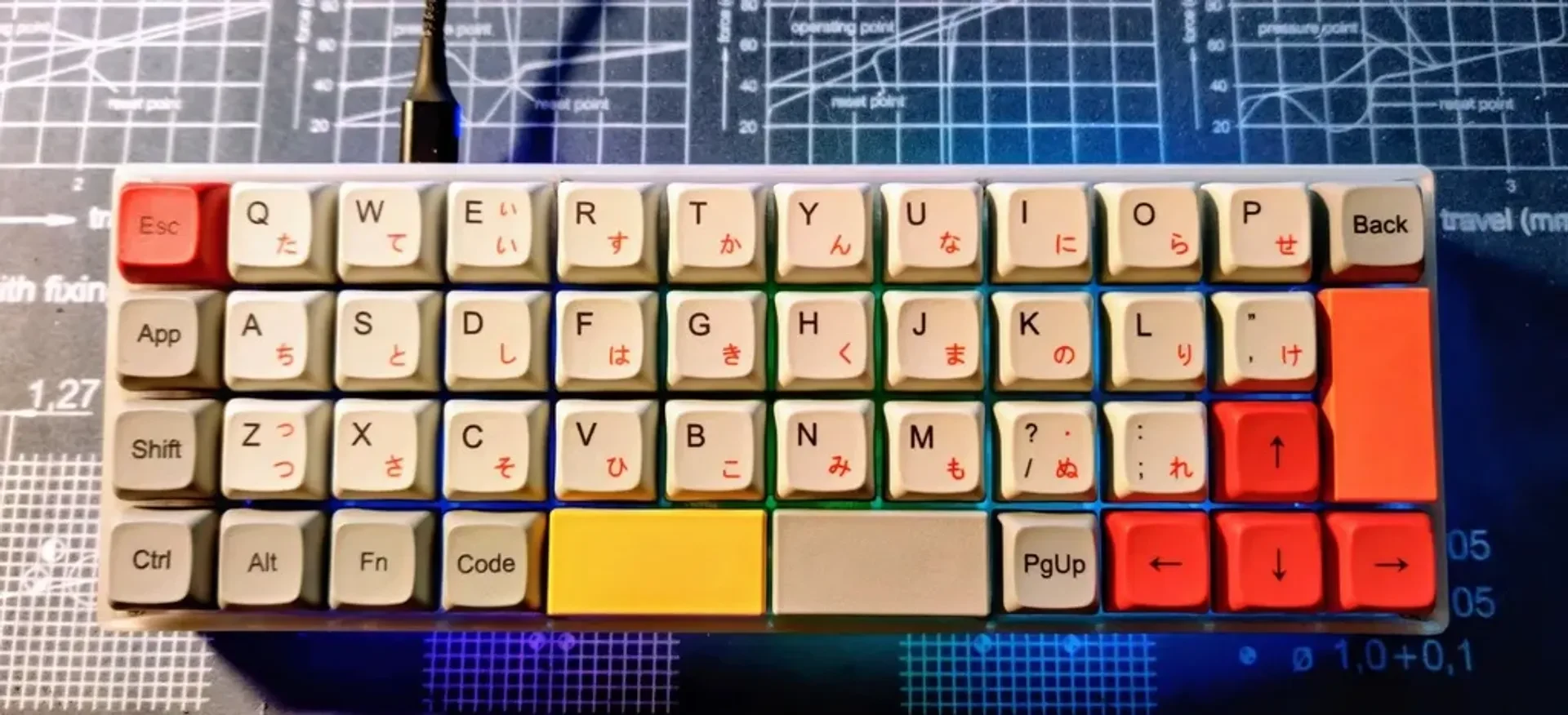

надеть колпачки клавиш

напиши свою книгу ;)
