Специальный чехол для разделенной клавиатуры
Это случай моей специальной разделенной механической клавиатуры, предназначенной для размещения полностью собранной вручную печатной платы и обеспечивающей чистый, функциональный вид. В комплект входят все детали, необходимые для обеих половин разделенной клавиатуры, а также отдельный модуль цифровой клавиатуры.

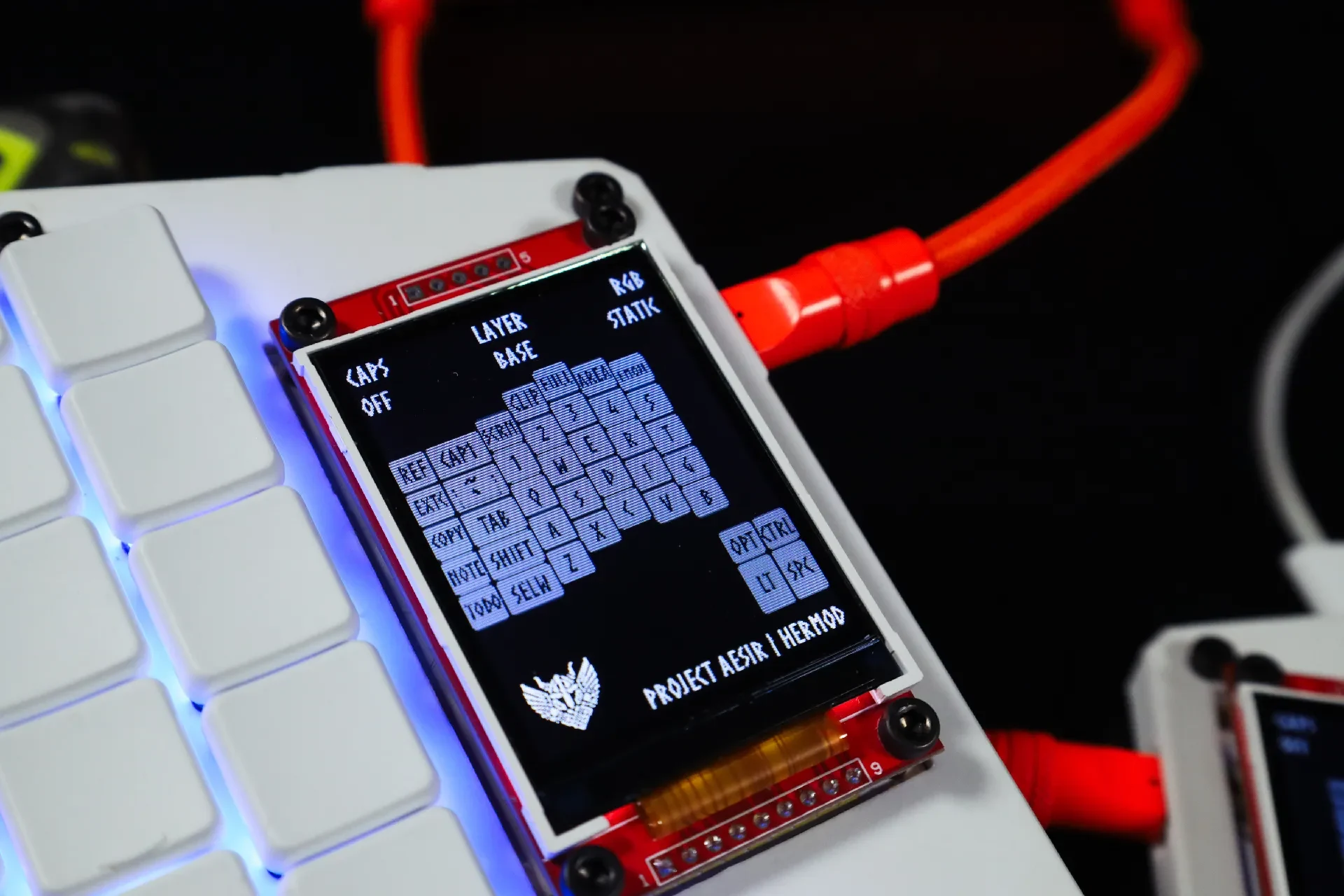

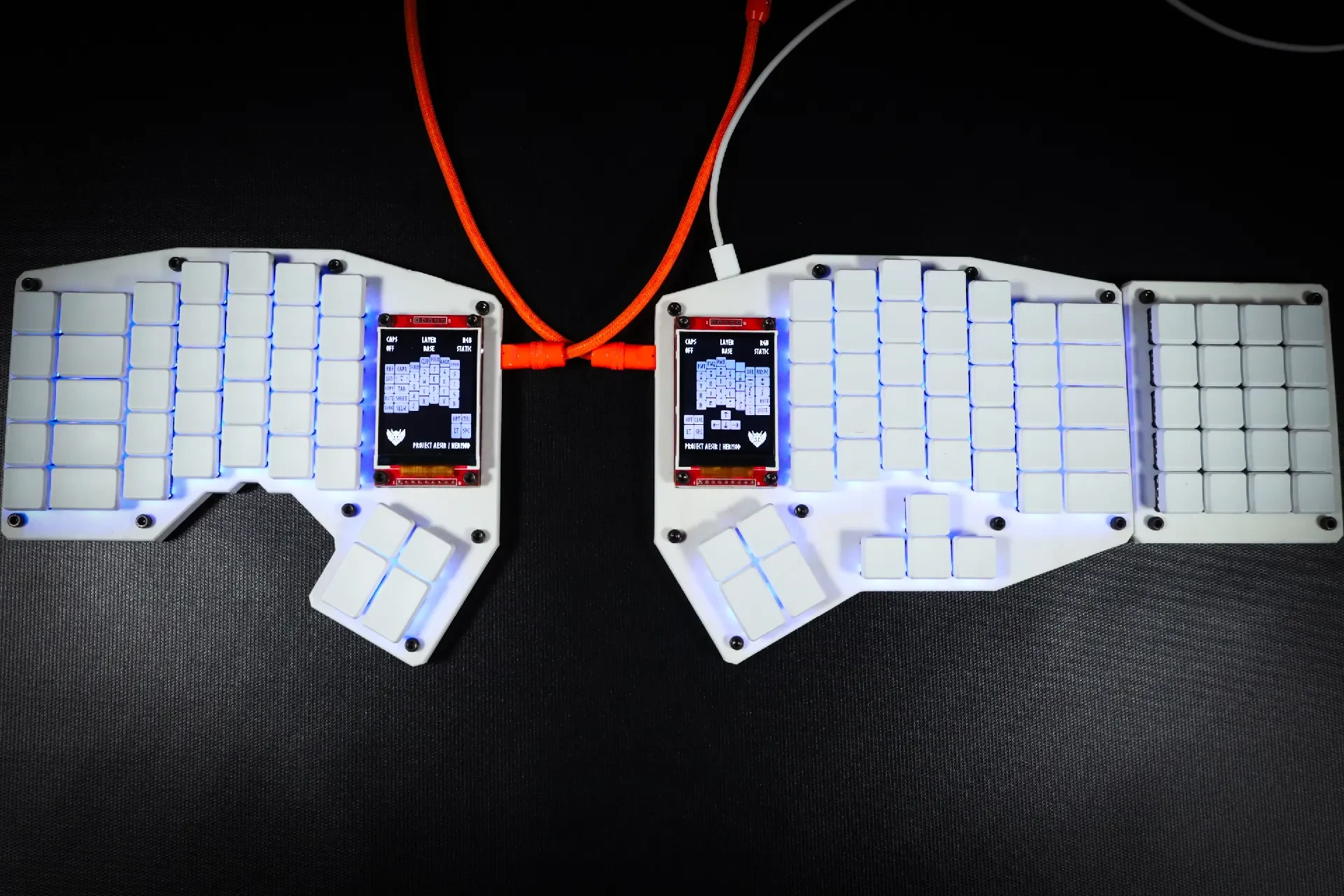

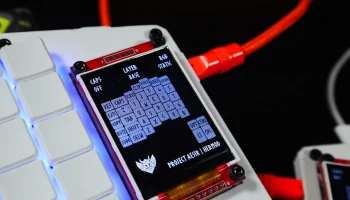

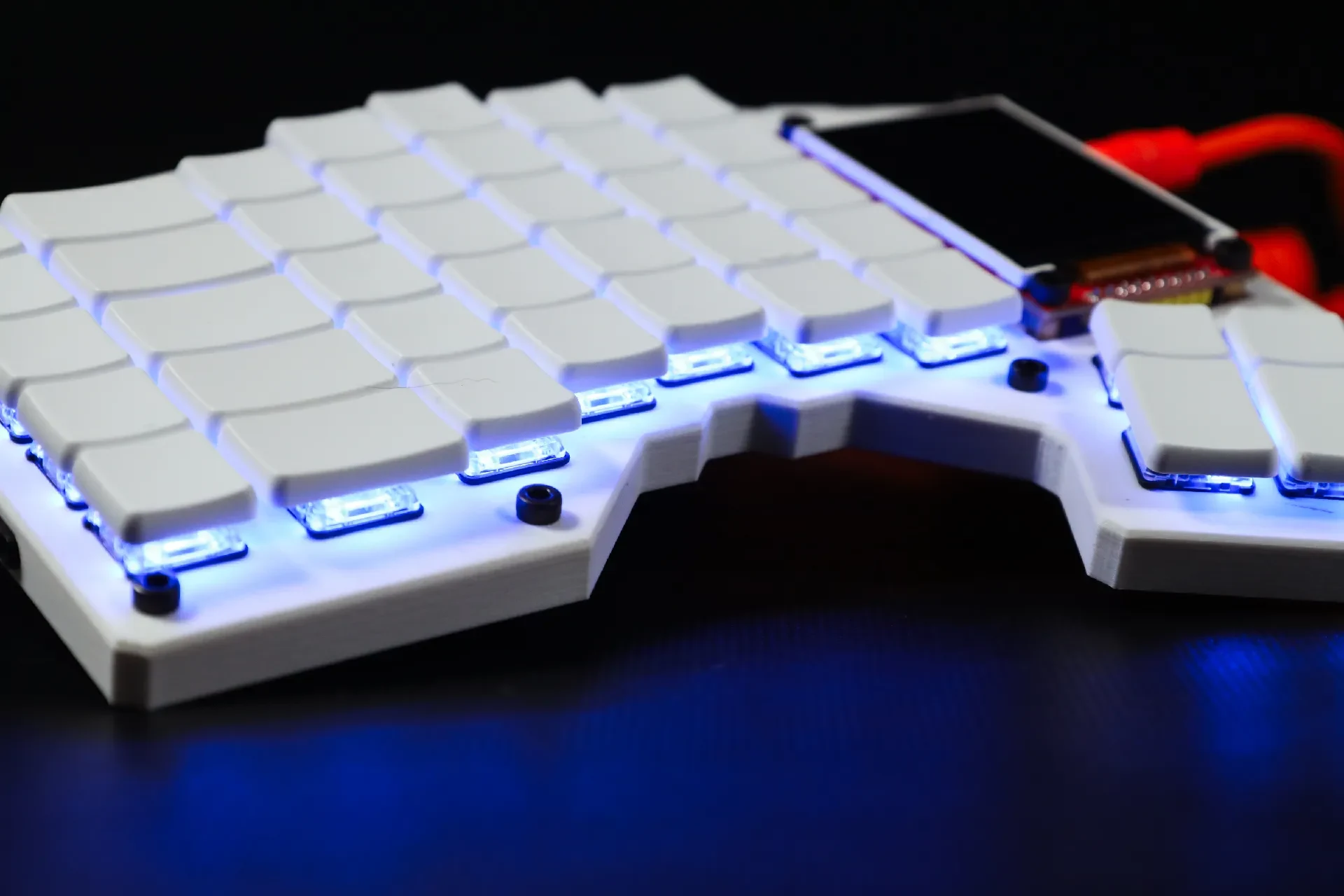

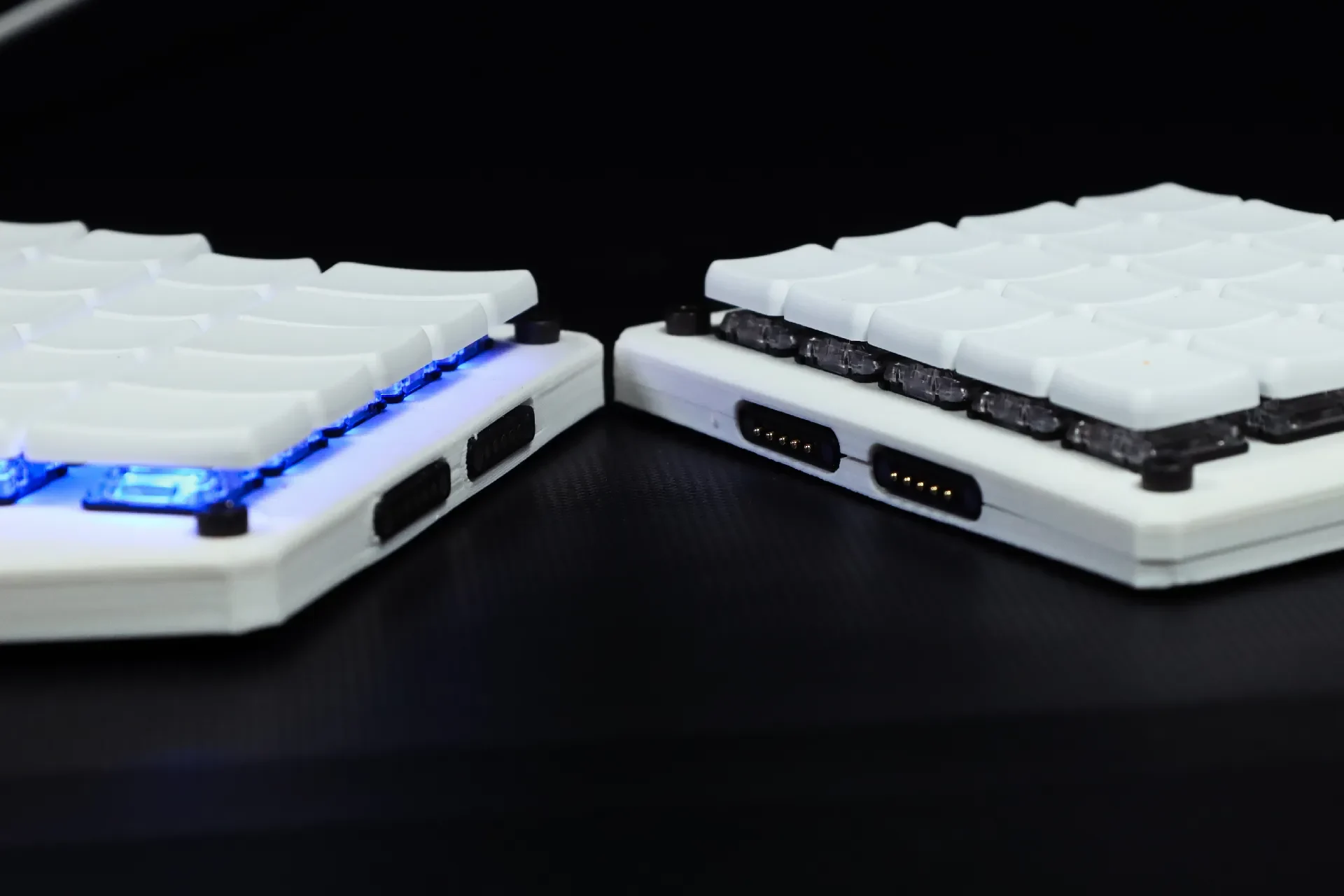

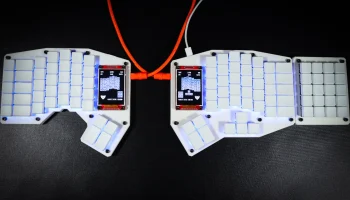

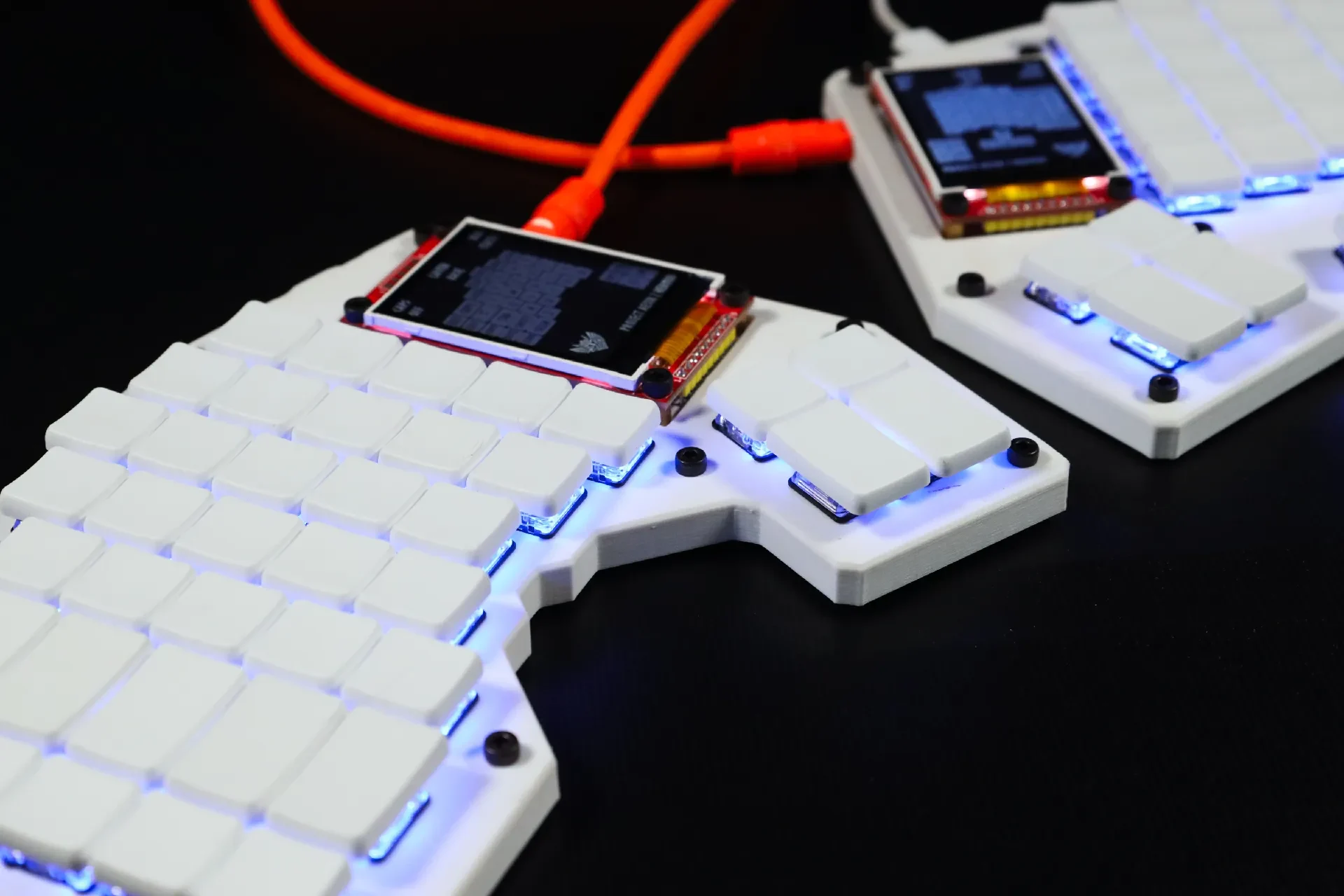

Клавиатура имеет разделенную столбчатую шахматную раскладку с переключателями Kailh Choc, RGB-подсветкой для каждой клавиши, 2,2-дюймовыми ЖК-дисплеями на каждой половине и магнитно съемной цифровой клавиатурой и может быть подключена как к левой, так и к правой половине клавиатуры.
Полное описание проекта и инструкции о том, как создать свой собственный, можно найти в моем полном видео на YouTube и на моей странице Wiki:
YouTube видео
Вики-страница
Включены:
Левая пластина и левое основание
Правая пластина и правое основание
Панель для цифровой клавиатуры и основание для цифровой клавиатуры
Пенопластовые шаблоны для всех трех частей этой клавиатуры.
Я вырезал детали из пенопласта лазером, используя эскиз, полученный на основе шаблонов из пенопласта, но вы также можете распечатать их и использовать в качестве руководства для ре��ки.
Корпус был напечатан PLA на моем Ender 3 V2 Pro с высотой слоя 0,15 мм для лучшей детализации и качества. Шаблоны из пенопласта предназначены для нанесения на тонкий пенопласт из этиленвинилацетата или подкладки для полок, что помогает приглушить звук и улучшить ощущение клавиш. Все соединяется между собой винтами М2 и термофиксирующими вставками, а пластины рассчитаны на плотное прилегание к переключателям. Это была действительно интересная часть сборки, которая помогла собрать воедино весь проект. Надеюсь, это сработает так же хорошо и для вас. настройка!
