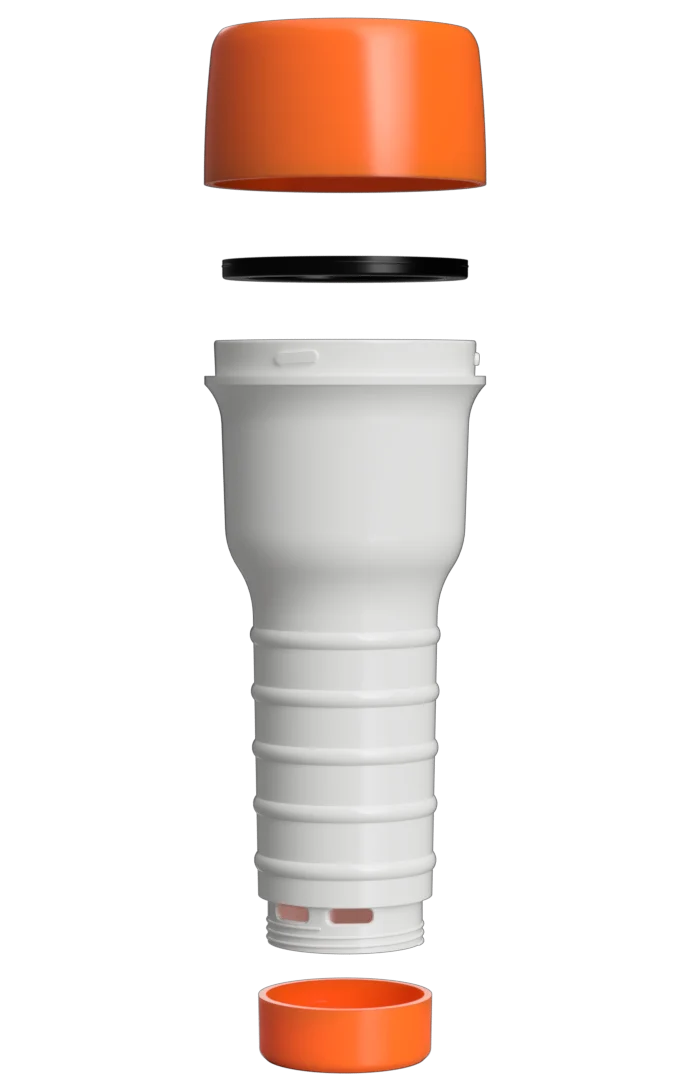

Запасные части, совместимые с корпусом Fleshlight

Учитывая, что корпус Fleshlight представляет собой полностью пластиковую конструкцию, я хотел сделать все возможное, чтобы измерить его и смоделировать совместимые запасные части, которые можно напечатать на 3D-принтере для взаимодействия с оригинальными деталями.

Я протестировал каждую деталь с оригинальными частями корпуса, чтобы убедиться, что они работают правильно, и на��онец-то уверен, что она настолько близка к совершенству, насколько это возможно.

Отличия от оригинала
Параметрическая длина

Я сделал длину модели параметрической, то есть вы можете изменить длину модели, если хотите сократить длину рукава Fleshlight. Просто измените переменную OverallCaseLength в параметрах.

Параметрическая толщина стенки

Стенки корпуса являются параметрическими, поэтому вы можете настроить их на оптимальную толщину для обеспечения прочности детали. Мне также было очень трудно измерить эту часть. Вы можете изменить это, отредактировав параметр «CaseWallThickness».

Боковые хребты

Оригинальный корпус имеет сбоку выступы, напоминающие радиаторы или лучевую пушку. Они не очень подходят для 3D-печати, поэтому я заменил их красивым простым скруглением.

Верхний отступ

В верхней части большой крышки есть эстетичный отступ, который я не включил в окончательный файл.

Я смоделировал его в исходном файле, но не включил в окончательную версию, потому что он не подходит для 3D-печати и, насколько я могу судить, является лишь эстетической особенностью. Если вы хотите восстановить эту функцию, подавите эскиз «Наполнитель на кепке» и отмените подавление эскиза «Странный ненужный верх».

Брендинг

На этой модели нет фирменного знака Fleshlight, поскольку он не выполняет функционального назначения для этой модели, и мне потребовалось бы немало усилий, чтобы добавить его.

Советы по печати

Для одной небольшой части этого отпечатка нужны опоры. Я нарисовал их в файле .3mf в загрузках. Вот поверхности, которым необходимы опоры:

Мои тесты проводились с соплом диаметром 0,6 мм и высотой слоя 0,32 мм. Я уверен, что он будет работать так же хорошо с более распространенным соплом диаметром 0,4 мм при высоте слоя 0,2 мм.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Если вы хотите изменить модель таким образом, чтобы можно было внести новшества в исходный корпус, я включил файл Fusion 360, чтобы вы могли легко его изменить. Файлы STEP также доступны на тот случай, если для вас это более простой вариант.
