4,7-литровый ITX ASUS 4060 LP, корпус Asrock B650i, 500 ...
это индивидуальная, гарантированная установка с...
asrock b650i Lightning, со снятой платой ввода-вывода
asus 4060 lp со снятым экраном io

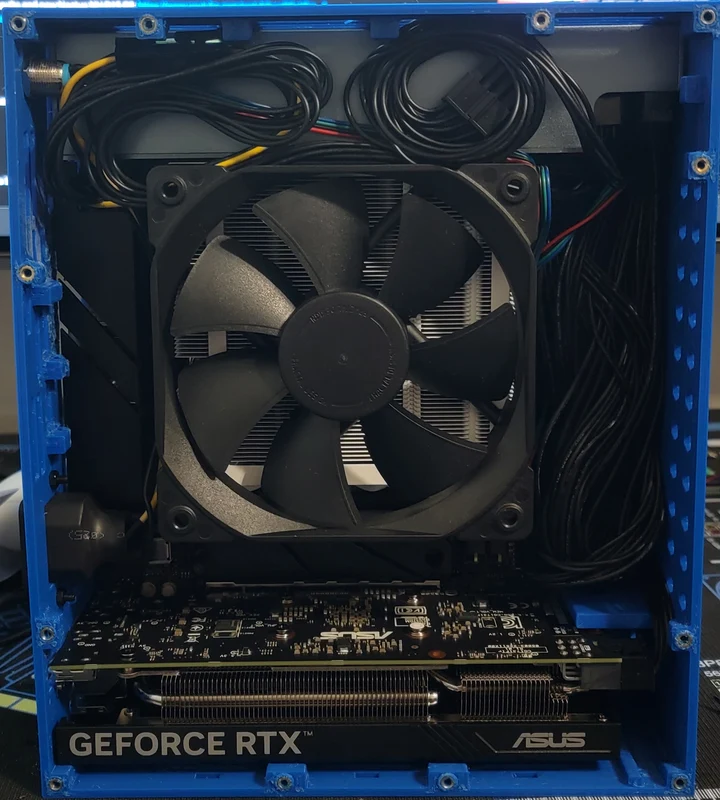

и зазор процессорного кулера примерно до 69-71 мм, я использовал IS-55 с P12x25 мм.
вам нужен 120-мм вентилятор для крышки, и он будет очень рекомендателен. использовать самый большой радиатор, какой только возможно, а также располагаться как можно ближе к крышке
и блок питания HDplex GaN мощностью 500 Вт
сборка.
Использование других материнских плат, графических процессоров, блоков питания. Может не сработать. Это ваше предупреждение.
мобо.
4 м3 термофиксация короткая
4 м3 шнеки
крышка
12 термосет короткий
12 м3 шнеки
псу.
никакого крепления, вроде. запрессуйте, используйте кабели, изначально у меня были монтажные отверстия, но из-за этих деталей и проблем с деформацией я все равно не видел в этом необходимости.
Вилка блока питания — 2 винта м3 (длинные) 2 гайки
Кнопка питания — аппаратная часть.

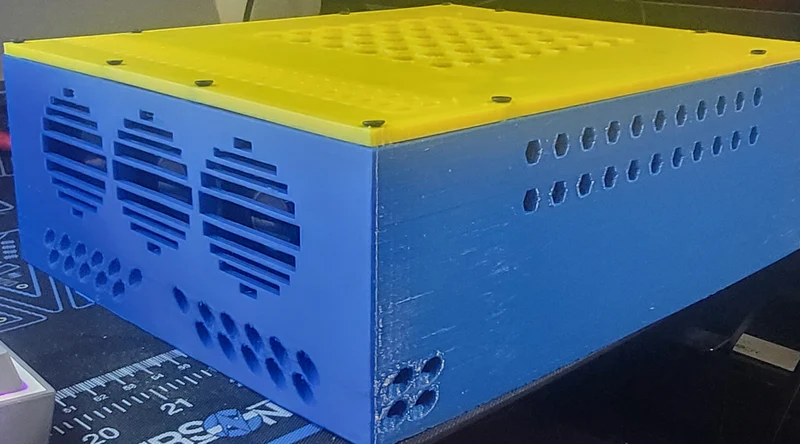

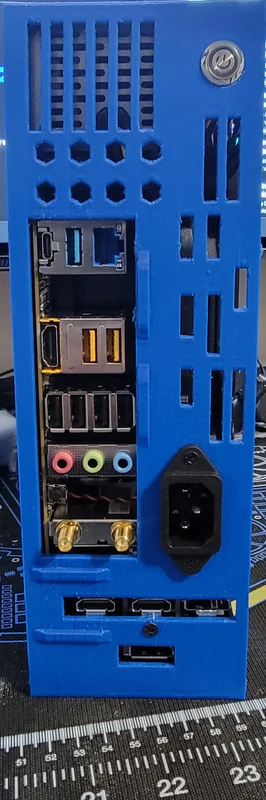

Корпус традиционной компоновки sub5l, без внешнего блока питания. все вводы-выводы находятся сзади, включая кнопку питания
Обновить НФО
Изменения Лираэль V 1.2
— Дополнительный выхлоп процессора
— Небольшой вырез на теплозащитном экране графического процессора для облегчения установки модуля, может повлиять на производительность.
— Дополнительный выхлоп на «низу» корпуса исключительно для режима «стойка»
***
Изменения Лираэль V 1.3
— Специально для Asrock B650i Lightning (интеграция 3dp IO Shield благодаря вырезу v1.2)
— Меньше выступов (перевернутые вентиляционные отверстия блока питания и вертикальные вентиляционные отверстия графического процессора)
— Увеличенные наконечники усиления на IO
*****
Топ 1.2 изменений
— обратная ориентация тепловых трубок
***
Топ 1.3 изменений
Y- (POS 1)
— Для тепловых трубок как на картинке ИС-55

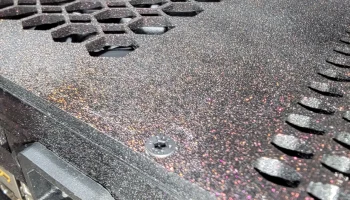

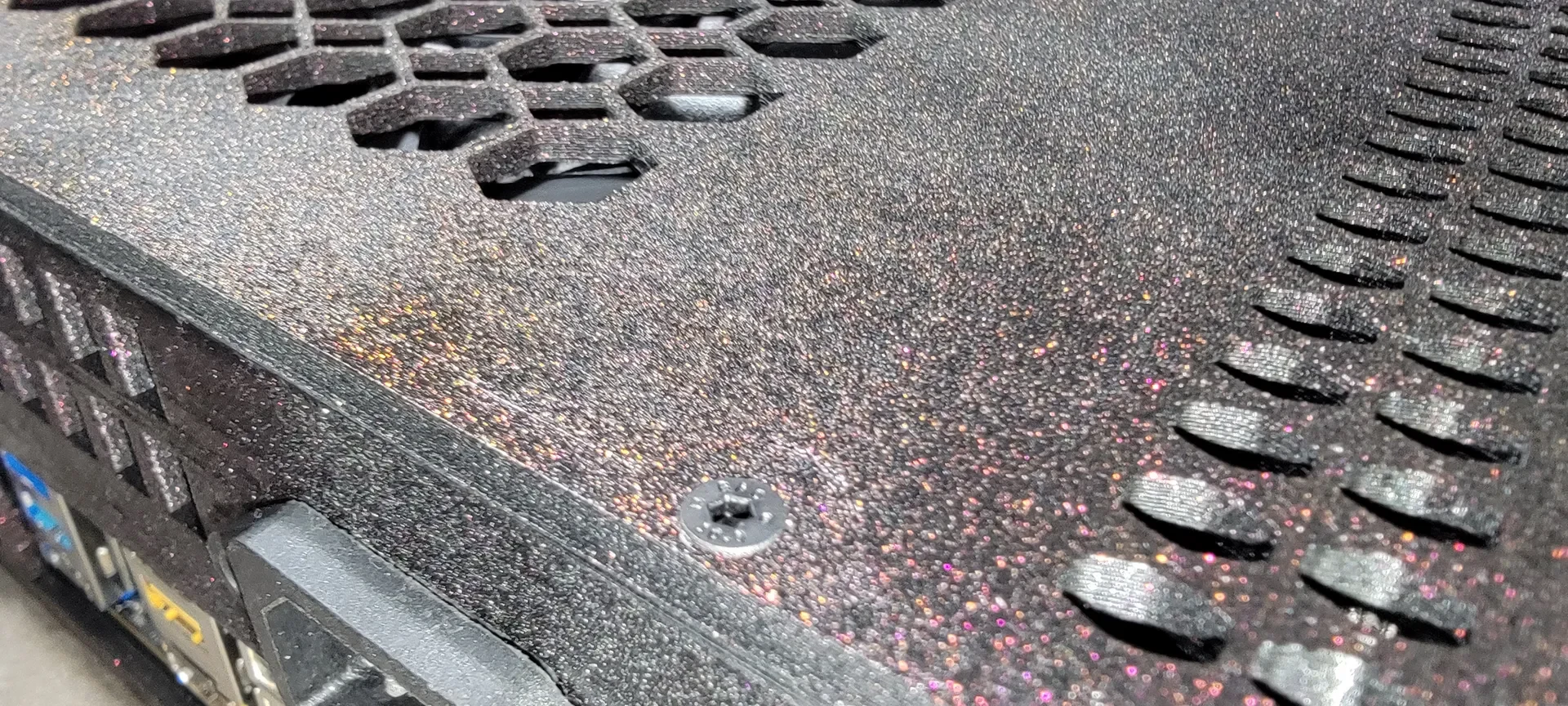

— утопленные/скошенные отверстия для винтов

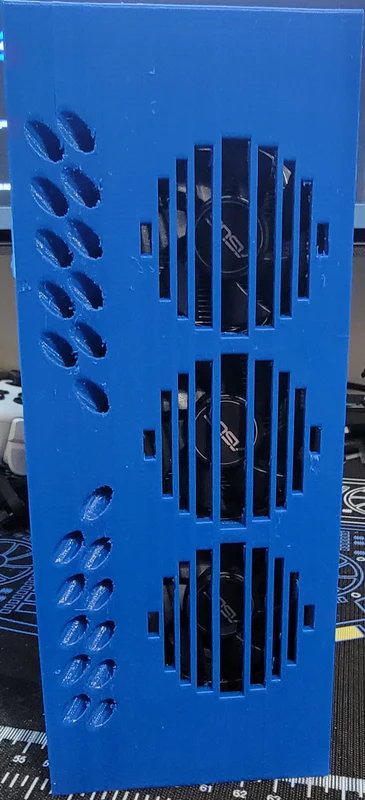

— Вентиляция графического процессора увеличена по вертикали для предотвращения повторного использования.
***
X- (ПОС 2)

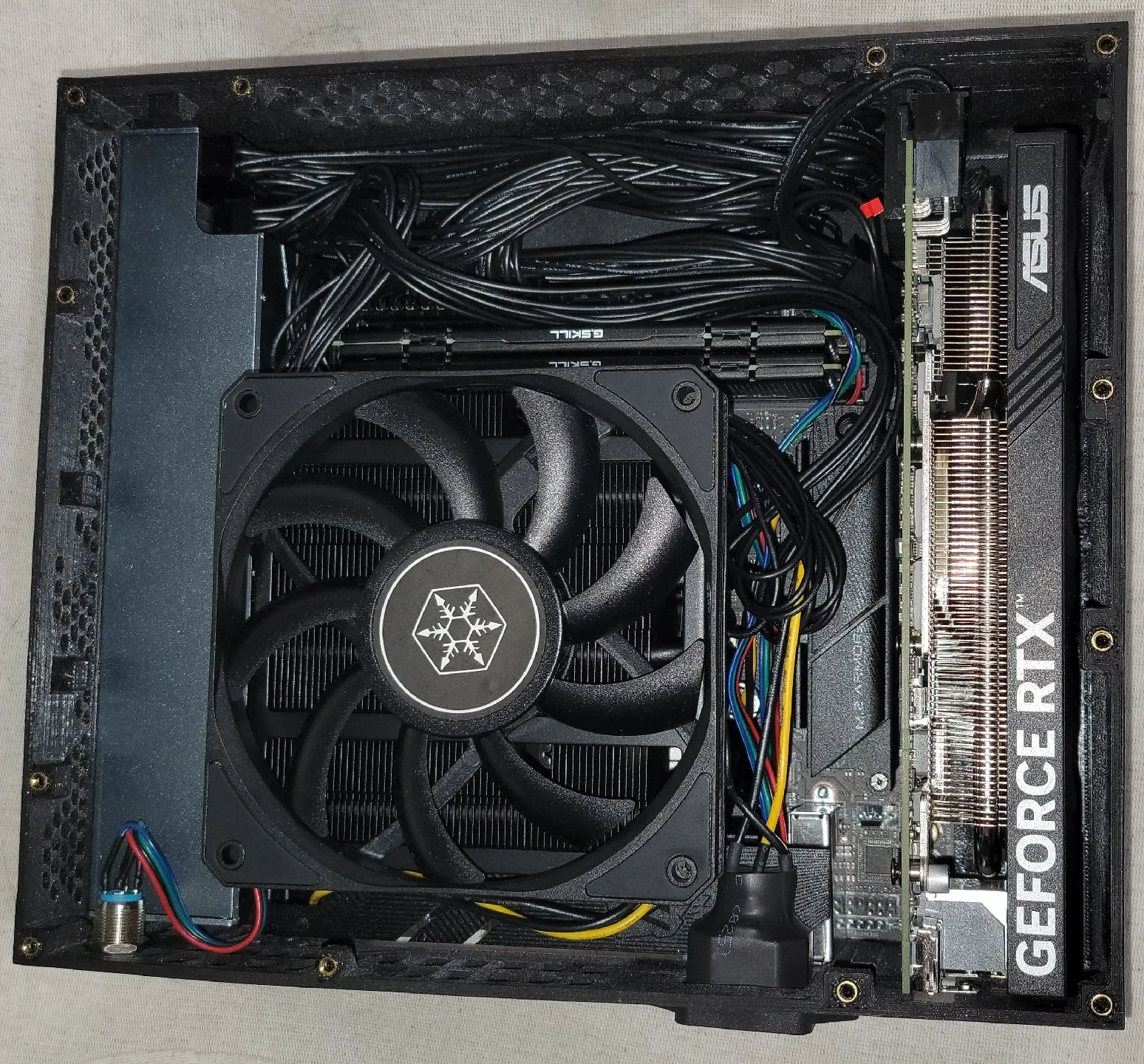

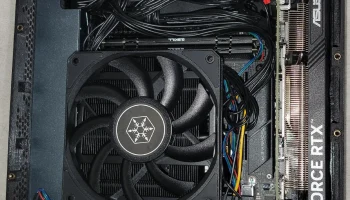

— Оптимизирован для IS-67-XT с более тонким воздухом Silverstone, ориентация кулера — тепловые трубки кулера в сторону графического проц��ссора.
— Вентиляционные отверстия перенесены, вентиляционные отверстия графического процессора стали более вертикальными, чтобы предотвратить переработку.
— утопленные/скошенные отверстия для винтов
******
1.5 Финал
— Без поддержки (встроенные поддержки!)

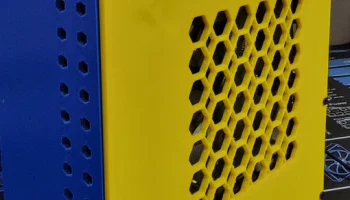

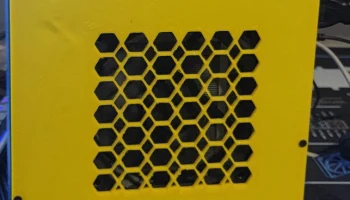

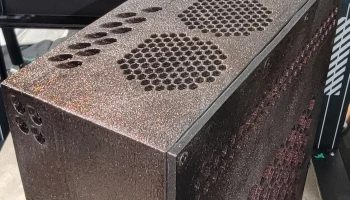

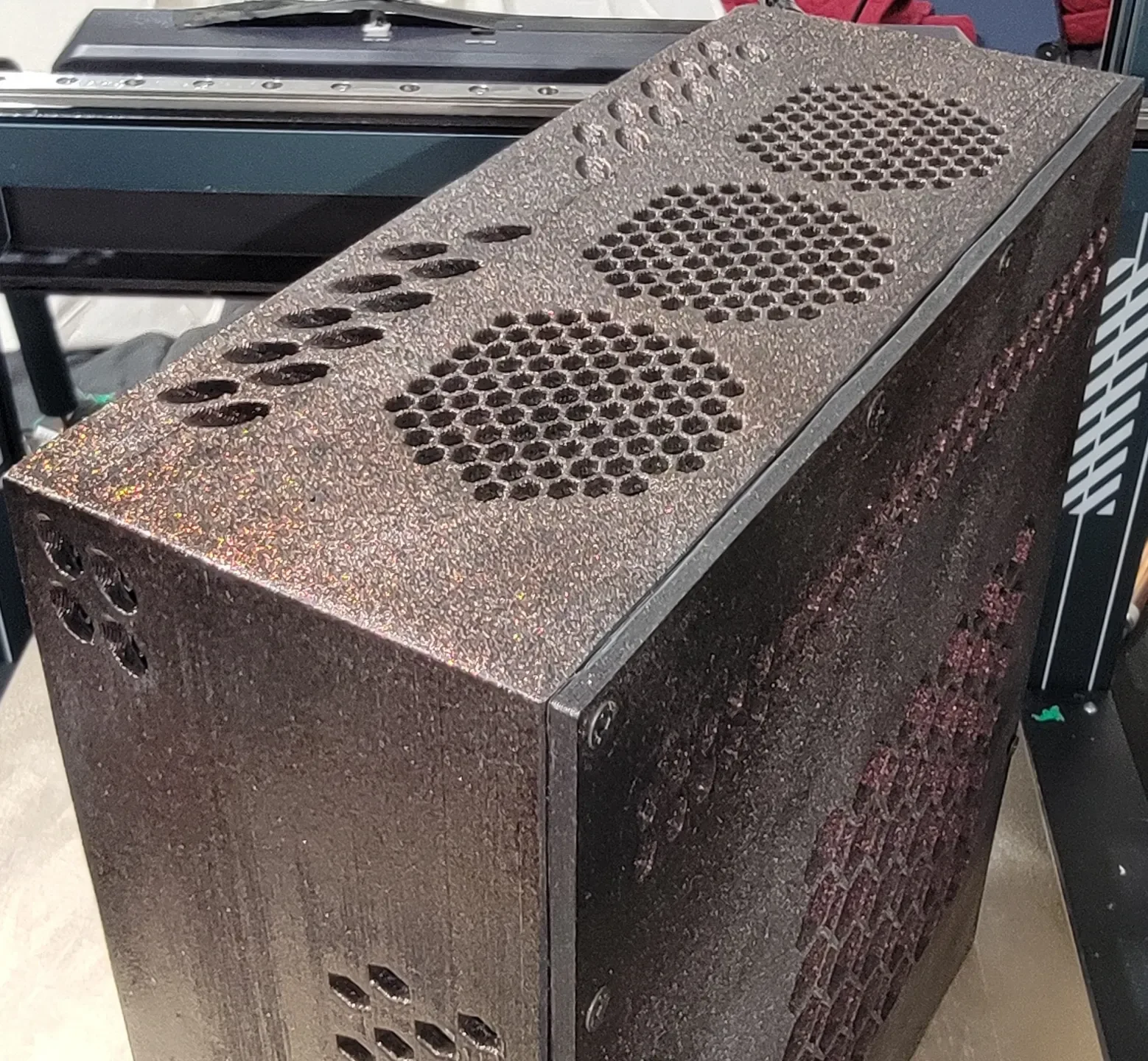

— Больше потока (шестиугольники!)
— Универсальный UP (большой ввод-вывод)
******
1,5F
-Добавлена тестовая панель
^^^^^^^^^^^^^^^^^^^^^
Все версии взаимозаменяемы*
* верх/низ
Фактический список деталей (со ссылками)
12-мм кнопка питания
Блок питания HDPLEX GaN мощностью 500 Вт
Мобо
ОЗУ
ЦП
графический процессор
м.2 x2
коротышки вставки
винты м3
орех
Кулер (1.2 и ниже)
Вентилятор (1.2 и ниже)
Топ 1.3 Кулер
Топ 1.3 Фанат
Версия 1.3, непроверенная термометрия атм. Скорее всего, лучше.
1,5 F (SFFPC DISCO EDI. Все полигоны, некоторые мелкие детали (удлиненная полка для кабелей над блоком питания, полка для кабелей добавлена вдоль модуля), больше похоже на нижний держатель кабеля). Поли углы повсюду, больше отверстий, больше воздушного потока. полиугольный графический процессор может иметь лучшее качество печати.
