Обзор

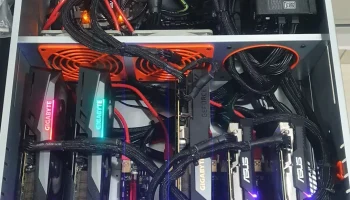

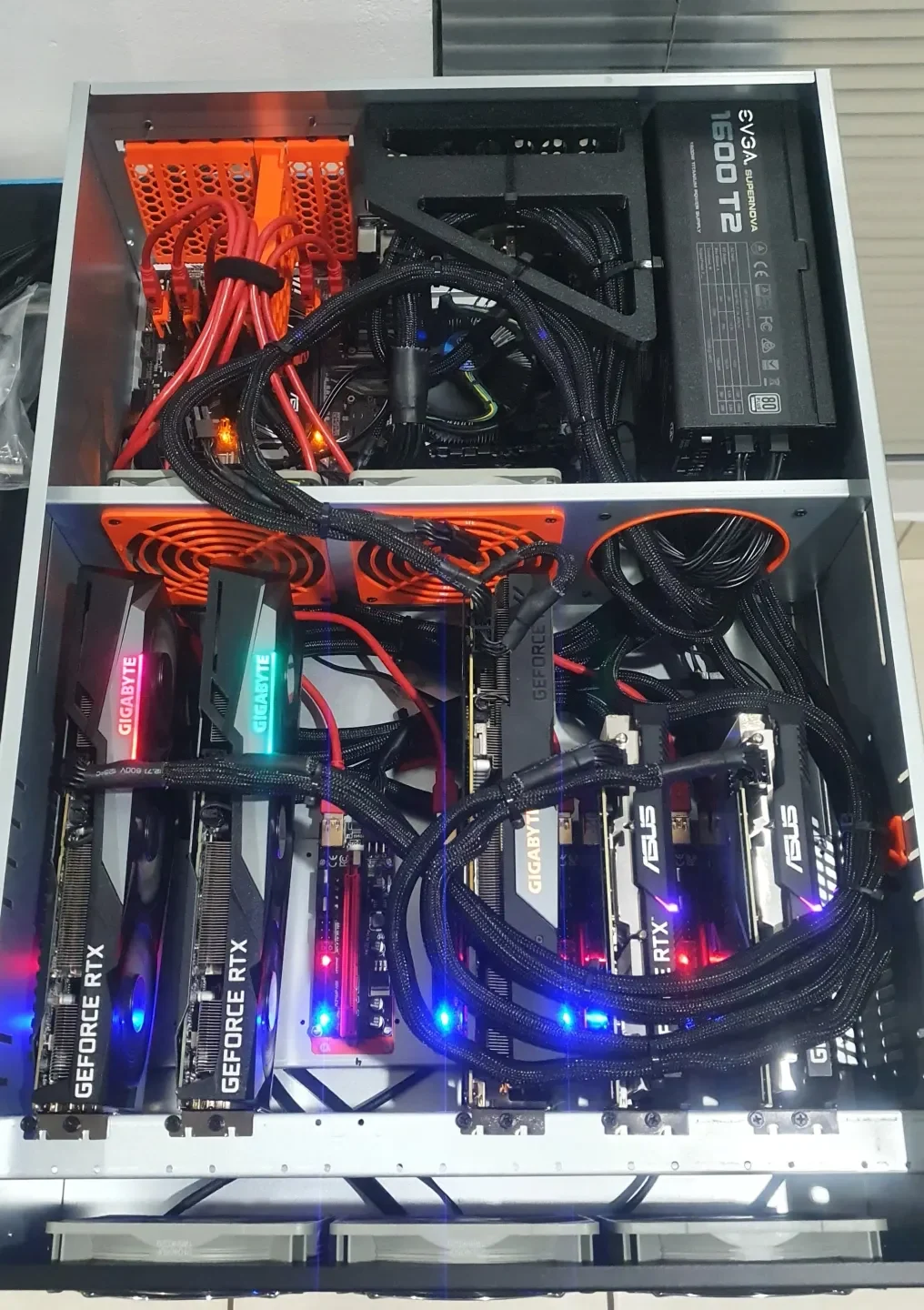

Эта коллекция — моя попытка создать сервер для майнинга криптовалюты с использованием обычного серверного корпуса 4U, преобразованного для размещения видеокарт (GPU). Вы также можете использовать это в качестве фермы н��йронных сетей, фермы рендеринга, сервера Folding@Home и т. д. Во время этого путешествия мне нужно было спроектировать несколько кронштейнов и адаптеров, чтобы детали и кабели подходили плавно, и я хотел поделиться ими с сообществом. В этой коллекции также есть ссылки на несколько других печатных частей, которые были чрезвычайно полезны, но не на мой дизайн. Рекомендуется использовать как минимум материал PETG из-за нагрева внутри корпуса сервера. Удачной печати :)

Эта модель — Защитная пленка для кабеля с отверстием для вентилятора в серверном корпусе высотой 4U

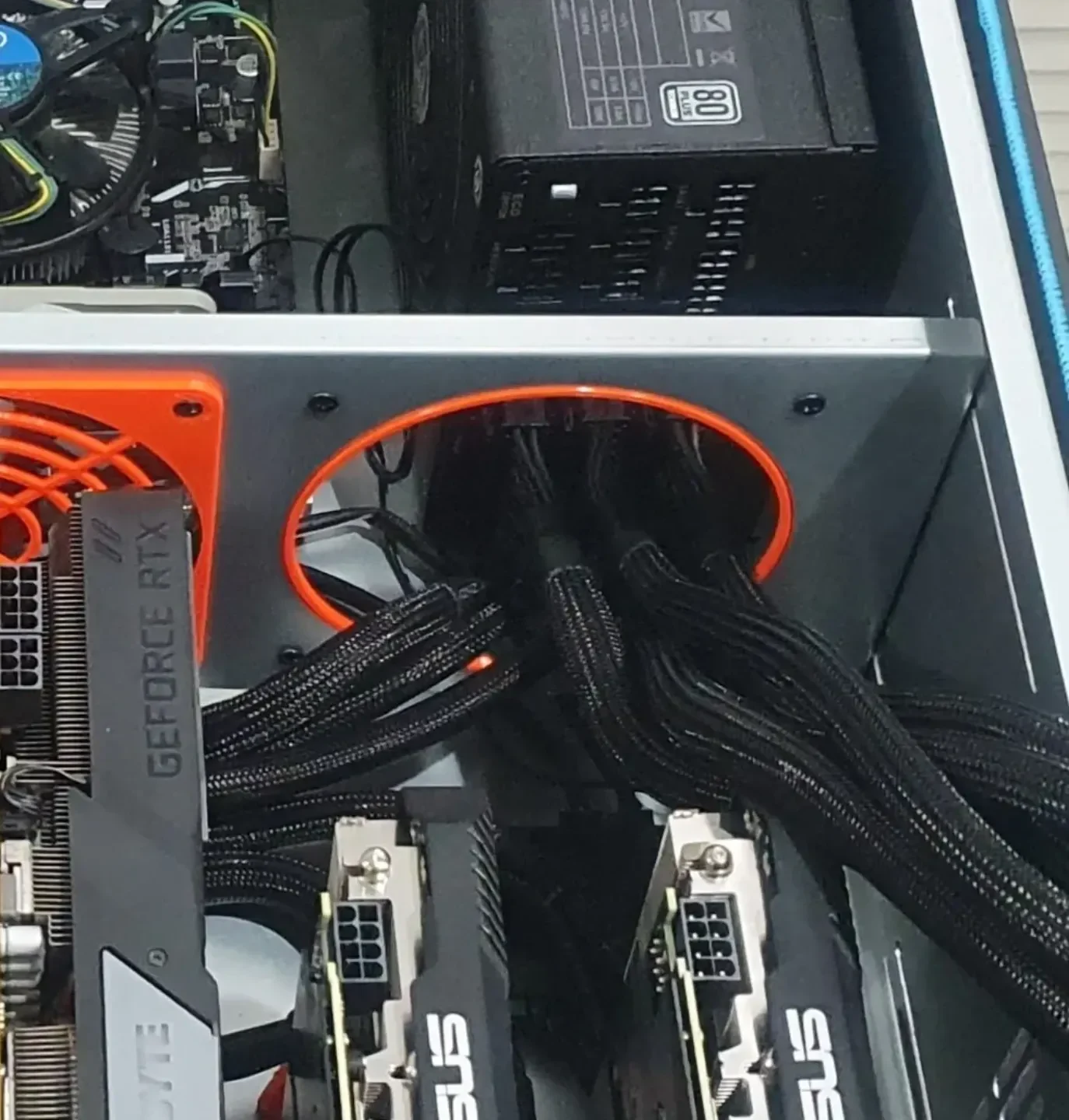

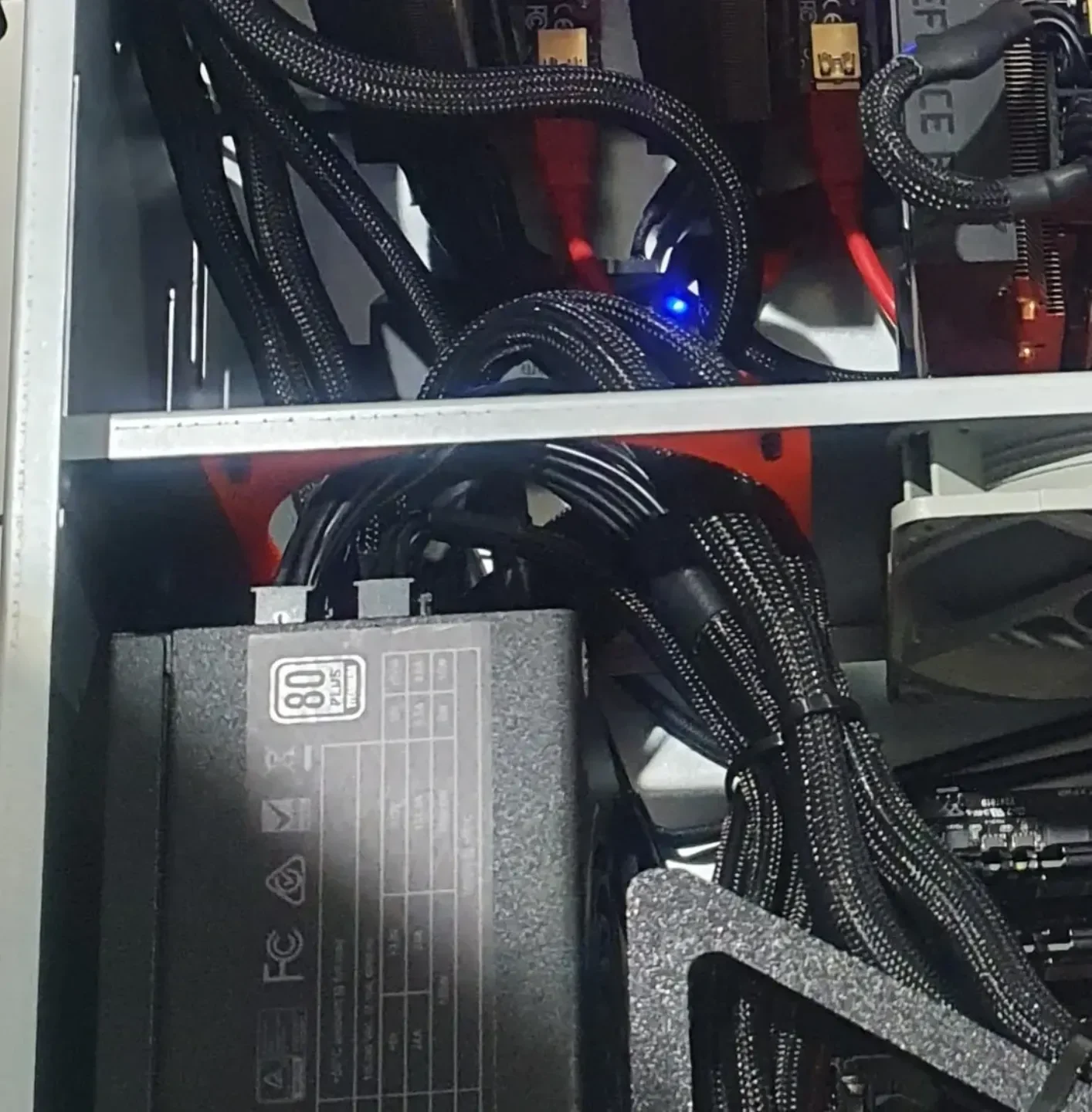

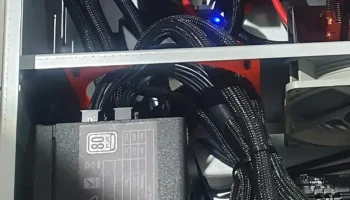

Серверный корпус GYAM имел среднюю направляющую для установки дополнительных 120-мм вентиляторов. Однако мне нужно было использовать одно из этих отверстий для вентиляторов для кабелей питания, и я был обеспокоен тем, что разрезанный листовой металл может повредить кабели и мои пальцы. Это ограждение позволяет кабелям опираться на пластик, а не на металл, и крепится с помощью тех же монтажных отверстий для вентилятора и саморезов для крепления вентилятора в пластике.

Другие мои модели из этой коллекции.

Серверный корпус 4U, преобразование крепления переходной стойки GPU PCIe V006 в V009S — https://www.printables.com/model/189407-4u-server-case-gpu-pcie-riser-mount-conversion-v00

Ножки напольной подставки для серверного корпуса 4U (вертикальные/горизонтальные) — https://www.printables.com/model/189445-4u-server-case-floor-stand-feet-vertical-horizonta

Кронштейн для поддержки кабеля материнской платы в серверном корпусе 4U — https://www.printables.com/model/189456-4u-server-case-motherboard-cable-support-bracket

Ссылки на внешние 3D-модели, используемые в сборке сервера

Зажим для крепления переходника PCIe/PCI-e (Leph) — https://www.thingiverse.com/thing:2833817

Мой индивидуальный гриль с вентилятором 120 (дженаплисскен) — https://www.thingiverse.com/thing:3103228

Кронштейн PCI SSD (BearTechandTools) — https://www.thingiverse.com/thing:946543

Крышка слота PCI (Printercat64) — https://www.printables.com/model/160015-pci-slot-cover

Якорь для застежки-молнии (LoboCNC) — https://www.printables.com/model/132296-zip-tie-anchor

Непечатный список основных компонентов

Корпус: Серверный корпус GYAM высотой 4U, 6/8 карт, материнская плата ATX

Материнская плата: ASUS PRIME H270-PLUS

Процессор: Intel Celeron G3930

Райзеры графического процессора: V009S

БП: EVGA 1600 Вт SuperNOVA T2
