Серверный корпус 4U Преобразование переходной платы GPU ...
Обзор

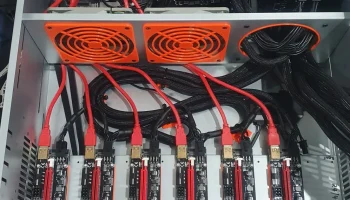

Эта коллекция — моя попытка создать сервер для майнинга криптовалюты с использованием обычного серверного корпуса 4U, преобразованного для размещения видеокарт (GPU). Вы также можете использовать эту установку в качестве тренажера нейронной сети, фермы рендеринга, сервера Folding@Home и т. д. Во время этого путешествия мне нужно было спроектировать несколько кронштейнов и адаптеров, чтобы детали и кабели подходили плавно, и я хотел поделиться ими с сообществом. В этой коллекции также есть ссылки на несколько других печатных частей, которые были чрезвычайно полезны, но не на мой дизайн. Рекомендуется использовать как минимум материал PETG для печати из-за нагрева внутри корпуса сервера. Удачной печати :)
Эта модель — серверный корпус 4U, преобразование стойки для крепления графического процессора с V006 на V009S

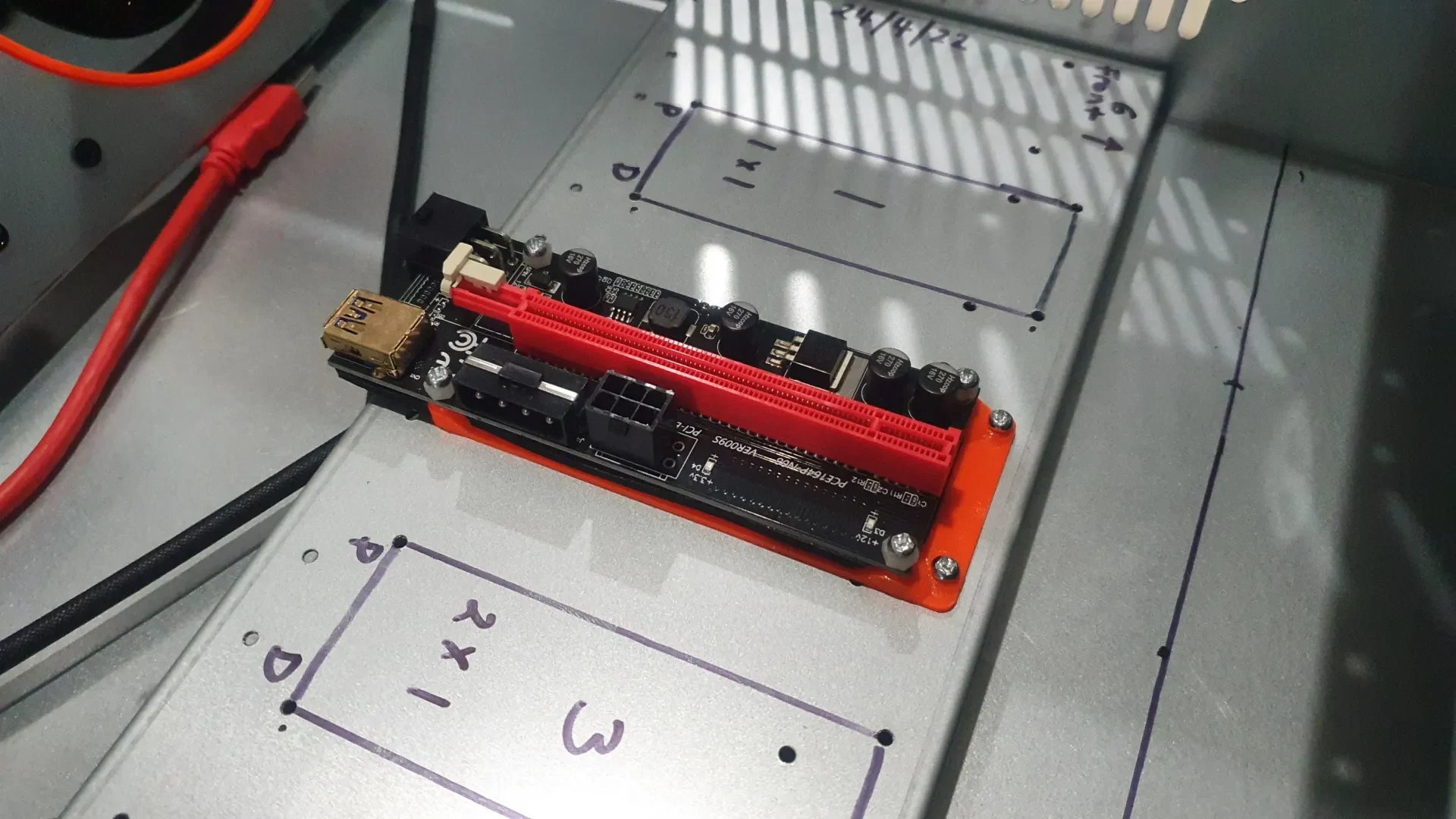

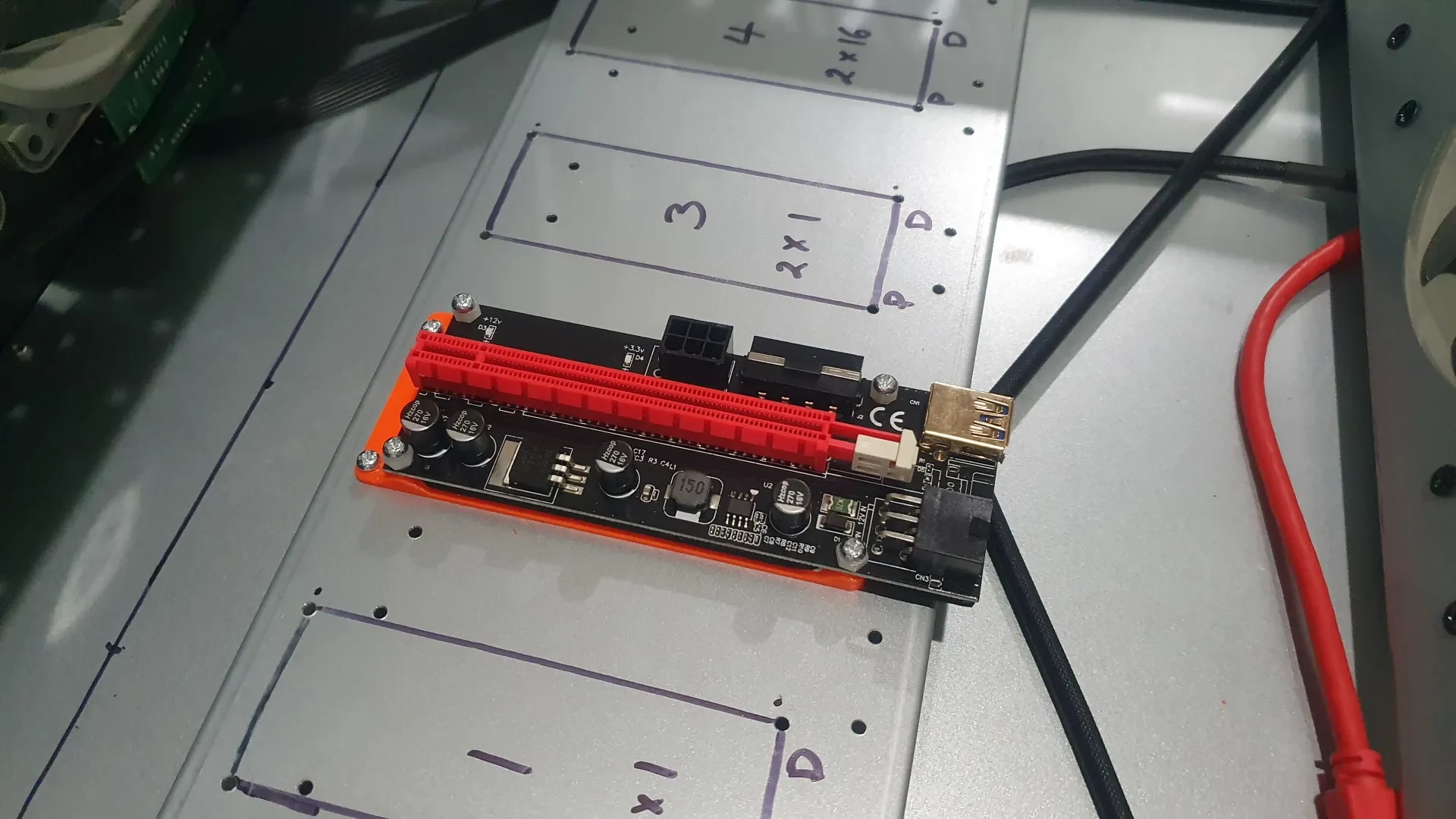

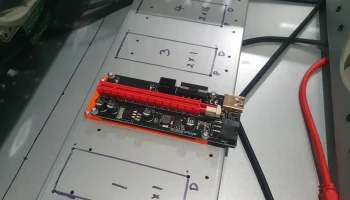

В полученном мной серверном корпусе GYAM 4U в базовой плате были просверлены монтажные отверстия для платы адаптера графического процессора для адаптеров V006 с расстоянием между центрами отверстий ШxД 35,5 x 96,5 мм. Этот кронштейн позволяет привинчивать стойки V009S (CC WxL 39x95) к кронштейну, а кронштейн — к опорной плите с помощью монтажных отверстий V006.
Все отверстия в этой модели предназначены для использования с винтами М3. Используйте металлические винты, чтобы нарезать резьбу в пластике для крепления переходной платы V009S к кронштейну.
Другие мои модели из этой коллекции.
Ножки напольной подставки для серверного корпуса 4U (вертикальные/горизонтальные) — https://www.printables.com/model/189445-4u-server-case-floor-stand-feet-vertical-horizonta
Кронштейн для поддержки кабеля материнской платы в серверном корпусе 4U — https://www.printables.com/model/189456-4u-server-case-motherboard-cable-support-bracket

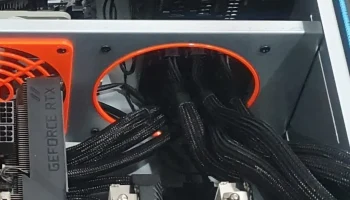

Защитная пленка для кабеля с отверстием для вентилятора в серверном корпусе 4U — https://www.printables.com/model/189466-4u-server-case-fan-hole-cable-guard
Ссылки на внешние 3D-модели, используемые в сборке сервера
Зажим для крепления переходника PCIe/PCI-e (Leph) — https://www.thingiverse.com/thing:2833817
Мой индивидуальный гриль с вентилятором 120 (дженаплисскен) — https://www.thingiverse.com/thing:3103228
Кронштейн PCI SSD (BearTechandTools) — https://www.thingiverse.com/thing:946543
Крышка слота PCI (Printercat64) — https://www.printables.com/model/160015-pci-slot-cover
Якорь для застежки-молнии (LoboCNC) — https://www.printables.com/model/132296-zip-tie-anchor

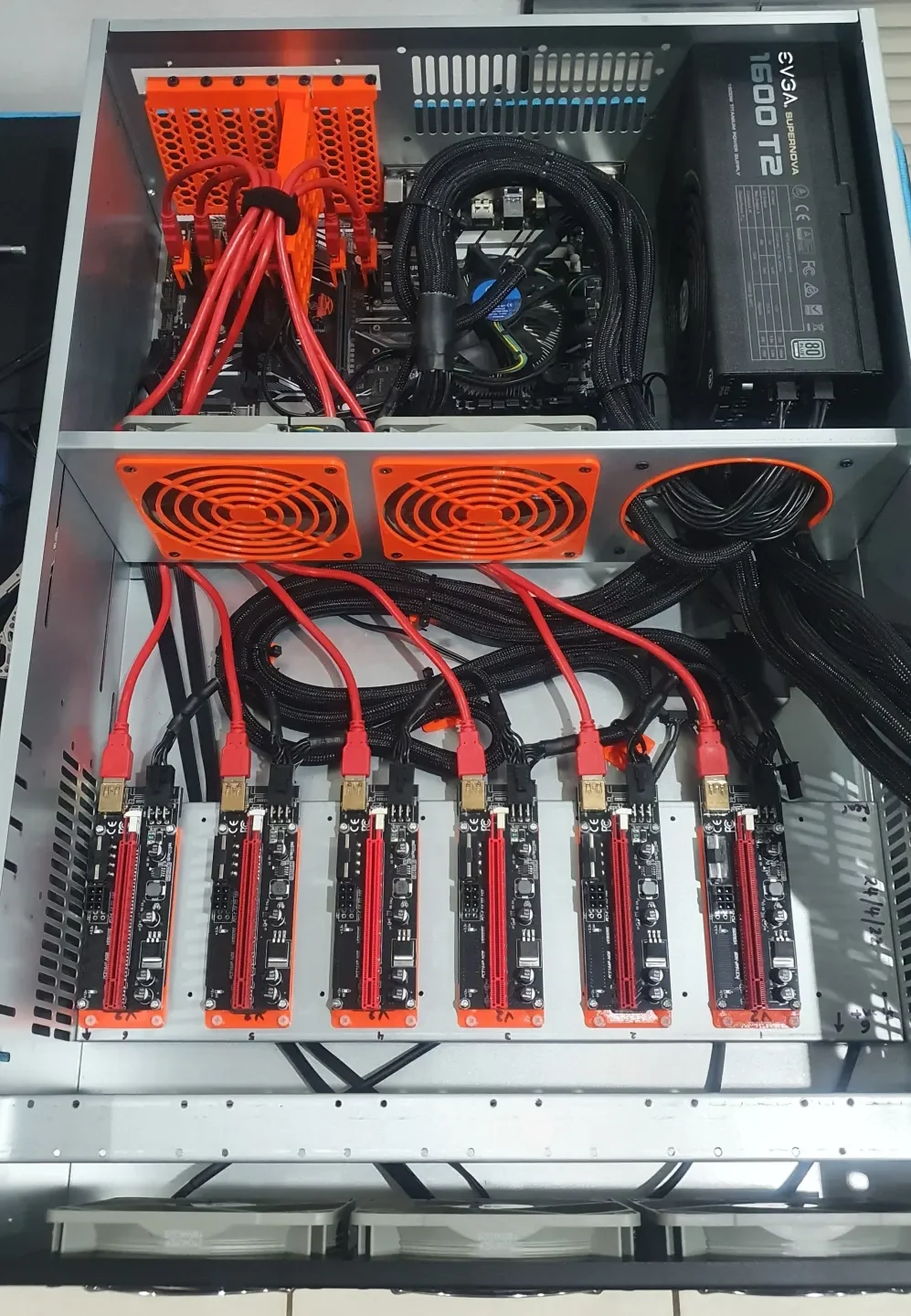

Непечатный список основных компонентов
Корпус: Серверный корпус GYAM высотой 4U, 6/8 карт, материнская плата ATX
Материнская плата: ASUS PRIME H270-PLUS
Процессор: Intel Celeron G3930
Райзеры графического процессора: V009S
БП: EVGA 1600 Вт SuperNOVA T2
Вентиляторы: Noctua NF-P12 Redux, 1700 об/мин.
Вентиляторный концентратор: Встроенный вентиляторный концентратор DEEPCOOL FH-10
WiFi: TP-Link TL-WN725N Wireless-N150
