Карманный футляр для насадок V2

Обновление от 08 февраля 2023 г.:

Создан новый набор крышек для ящиков V2. Пока только 2 варианта (по умолчанию и с накаткой). Еще больше впереди.
Новая кепка с накаткой.

Обновление 28 января 2023 г.:

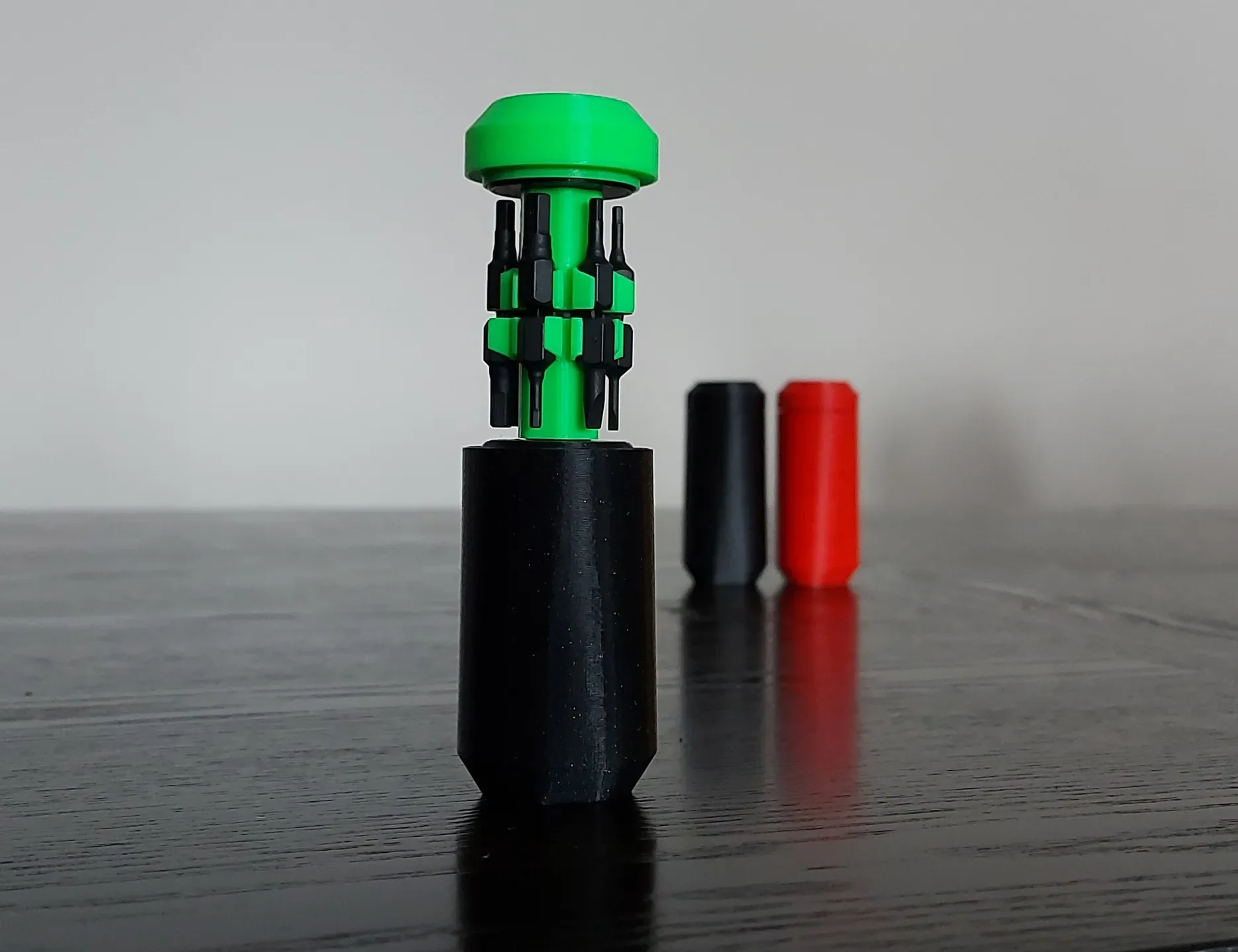

Добавлена новая версия V2 короткого футляра для бит LTT.
Включены новые инструкции (Screwdriver-case-V2-instructions.jpg). Можно найти в файлах.
Удалены файлы V1, за исключением крышки ящика для тех, которым нужно распечатать новую.

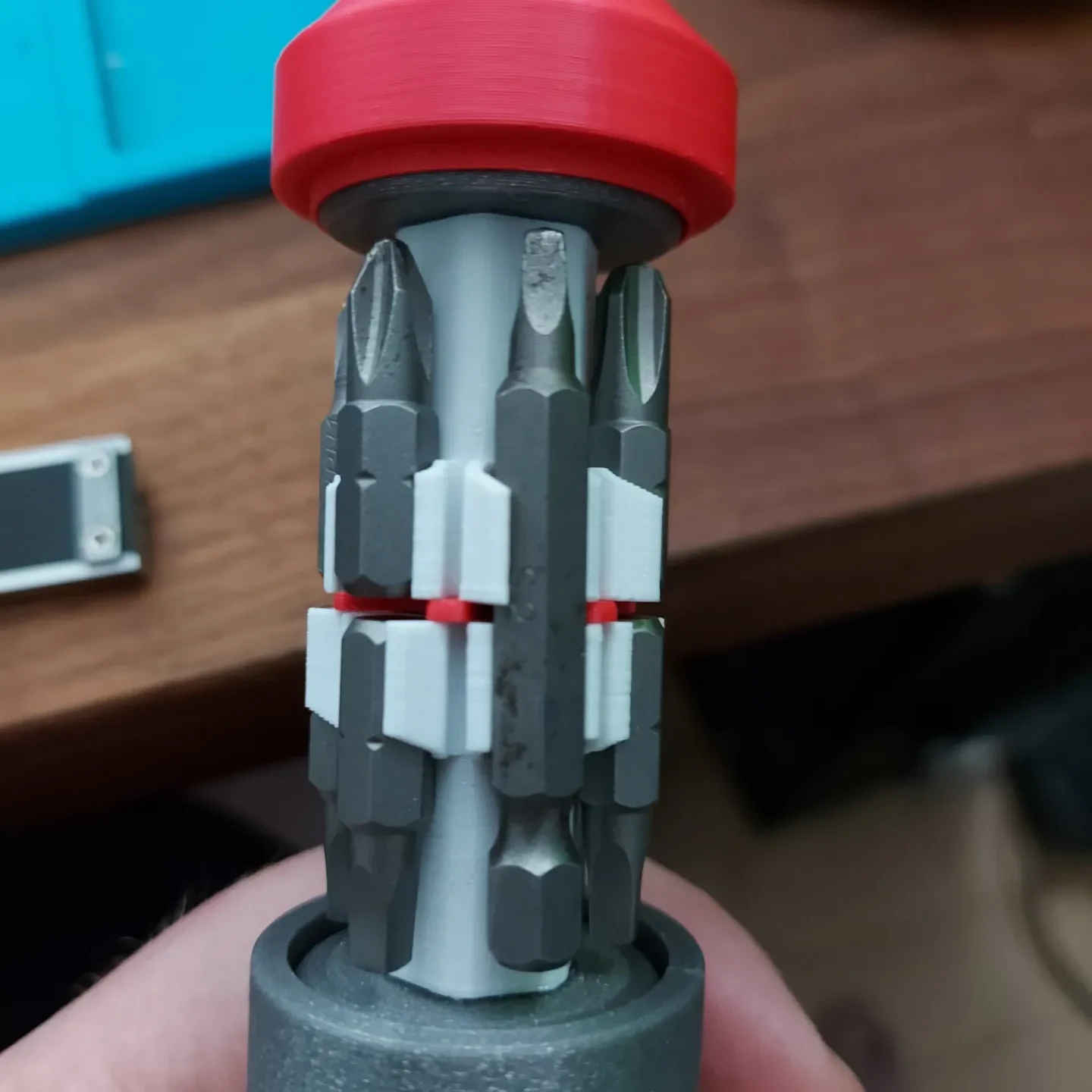

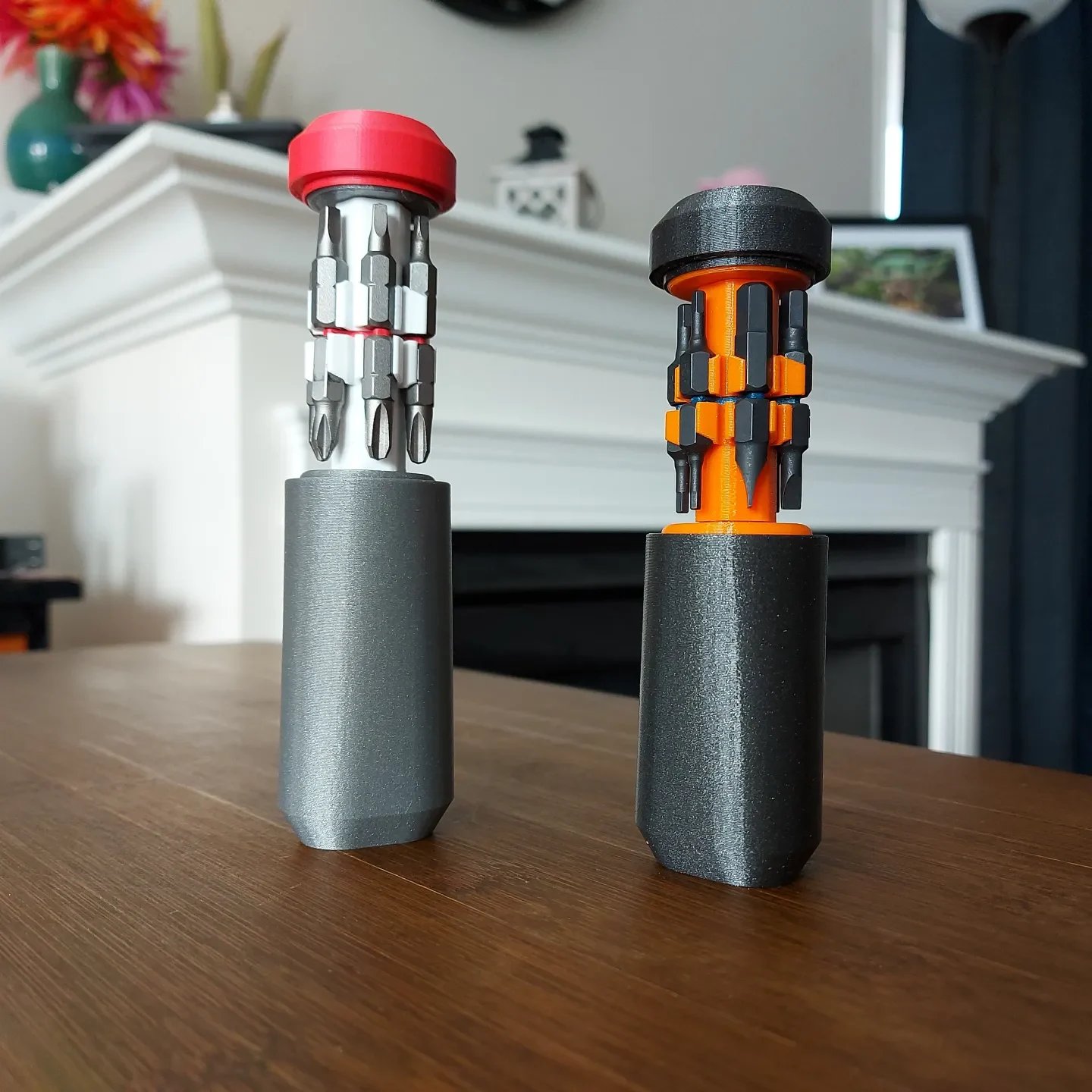

НОВЫЙ СТАНДАРТНЫЙ КЕЙС ДЛЯ БИТ V2 — ЧТО НОВОГО?

Ящик теперь постоянно прикреплен к корпусу.
Теперь клипы открываются.
Направляющая ящика также снабжена шпонкой, обеспечивающей лучшее трение и предотвращающей разделение направляющей и зажима ящика. Вам больше не придется их склеивать.
Примечание. Оригинальная крышка ящика не подходит для V2. Скоро я переделаю версию LTT и значков, совместимую с V2.

------------------------------------------------------------------------------------------------------

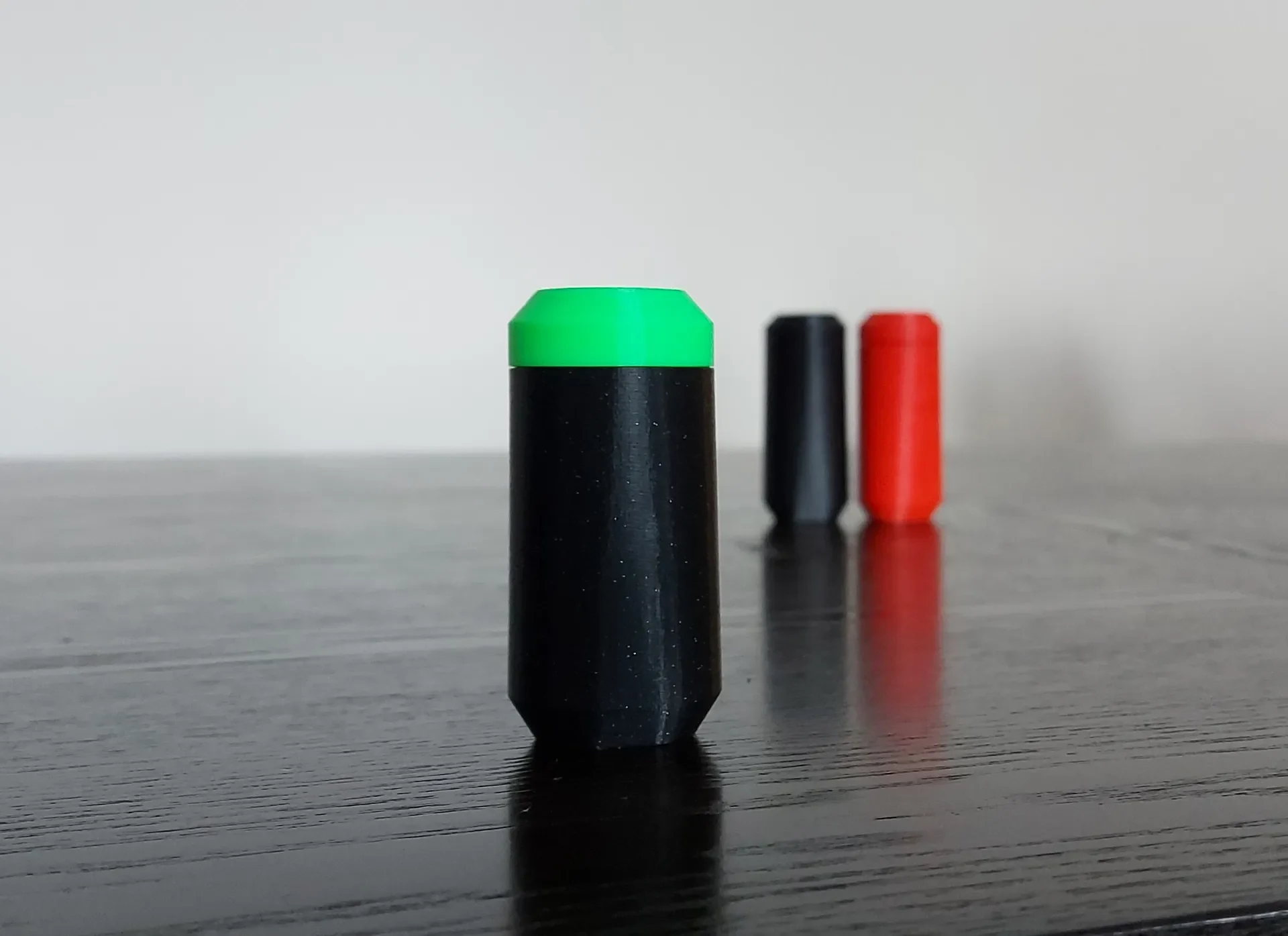

Мне нужно было место для дополнительного набора бит, который я заказал вместе с отверткой LTT. В целях изучения более сложного 3D-проектирования САПР я хотел создать тот, который работал бы так же, как тот, что на отвертке. Одним из основных отличий является то, что вам нужно завинтить ящик, чтобы зафиксировать его в закрытом состоянии.

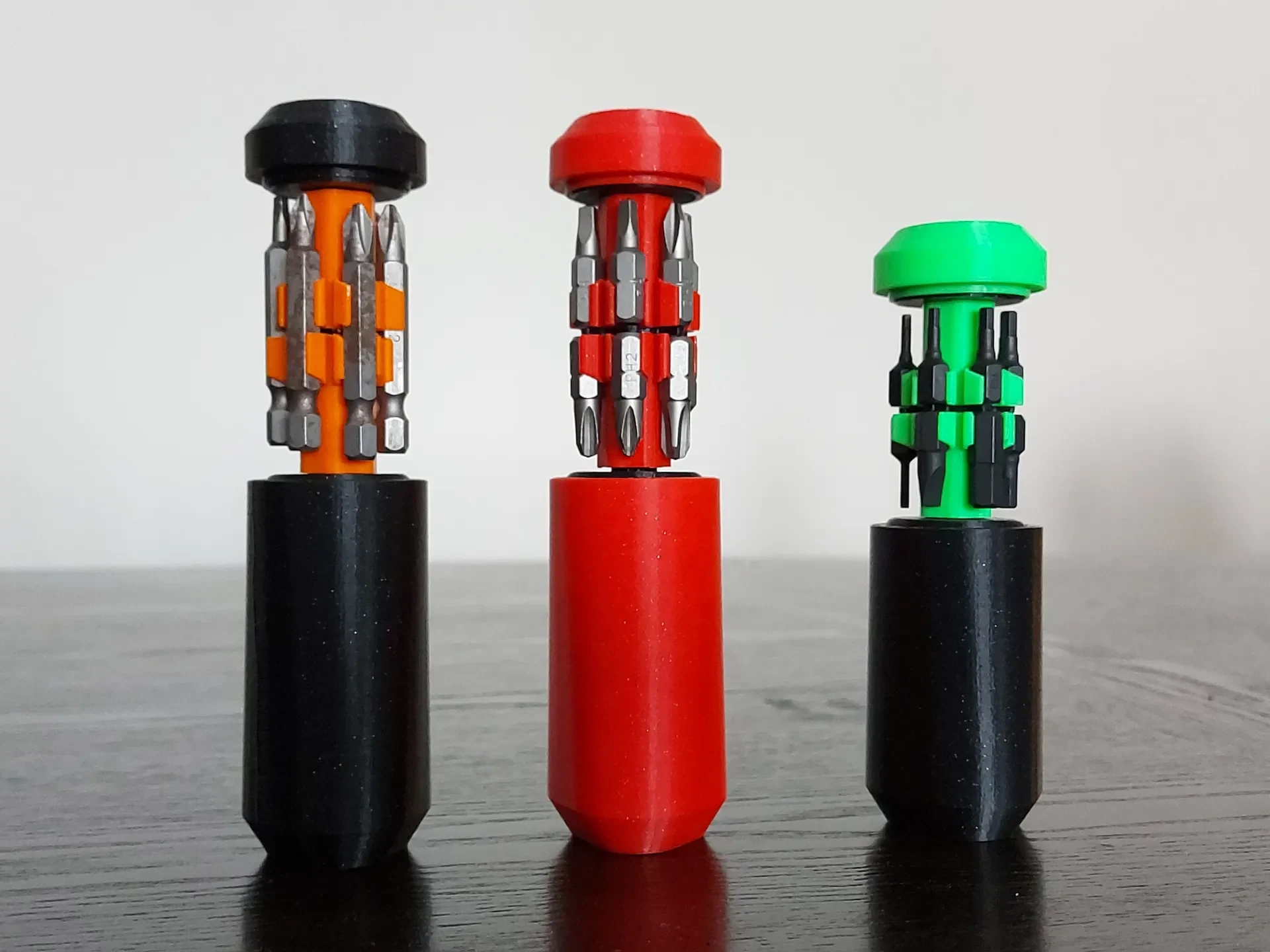

Есть две версии:

Хранилище коротких бит (двенадцать коротких бит или шесть 25 мм)
Хранилище стандартных насадок (двенадцать насадок диаметром 25 мм ИЛИ шесть насадок диаметром 2 дюйма (обычно для электрических дрелей))

Для успешной печати.

PETG работает лучше всего, ABS или ASA также должны работать отлично.

При печати корпуса добавьте модификатор, закрывающий вал, и установите заполнение на 100%. В противном случае он легко сломается при вставке ящика. Я предоставил файл слайсера Prusa, который включает модификатор.

Не все материалы одинаковы (очевидно), и это влияет на допуск и трение некоторых деталей. Возможно, вам придется склеить ось ящика и направляющую ящика вместе, но я сделал это так, чтобы большая часть PETG была достаточно плотной, чтобы не отделиться или не застрять на полпути. То же самое касается выдвижного ящика и центральной оси корпуса. С некоторым материалом он может быть более рыхлым, но противоположное может затормозить вал.

Сборка

Найдите изображение Screwdriver-case-V2-instructions.jpg в файлы.
