Уже несколько лет я хотел спроектировать чехол для клавиатуры, который можно напечатать на 3D-принтере… Теперь, с XL I наконец-то у меня есть объем сборки, чтобы справиться с этим!

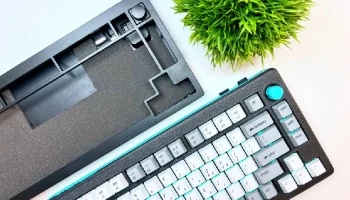

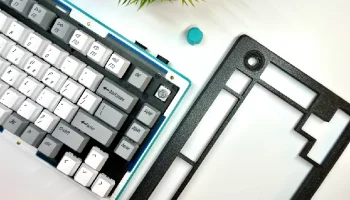

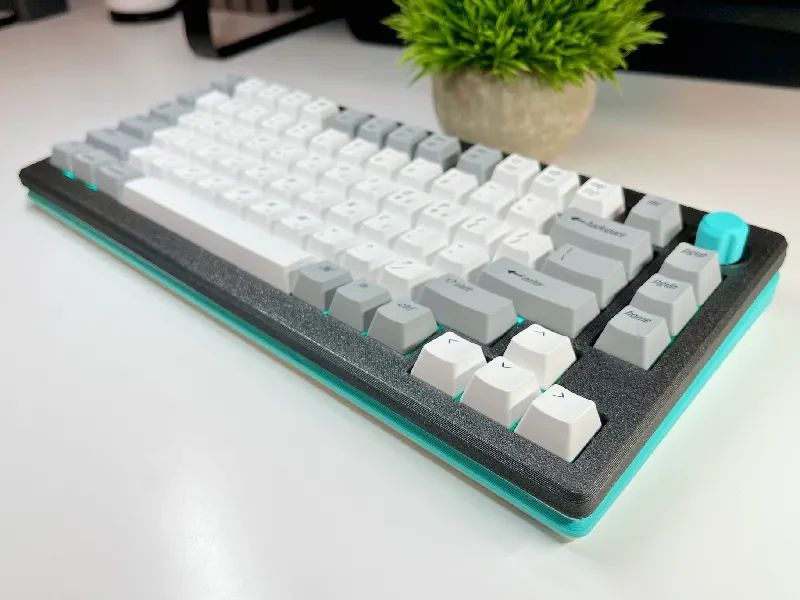

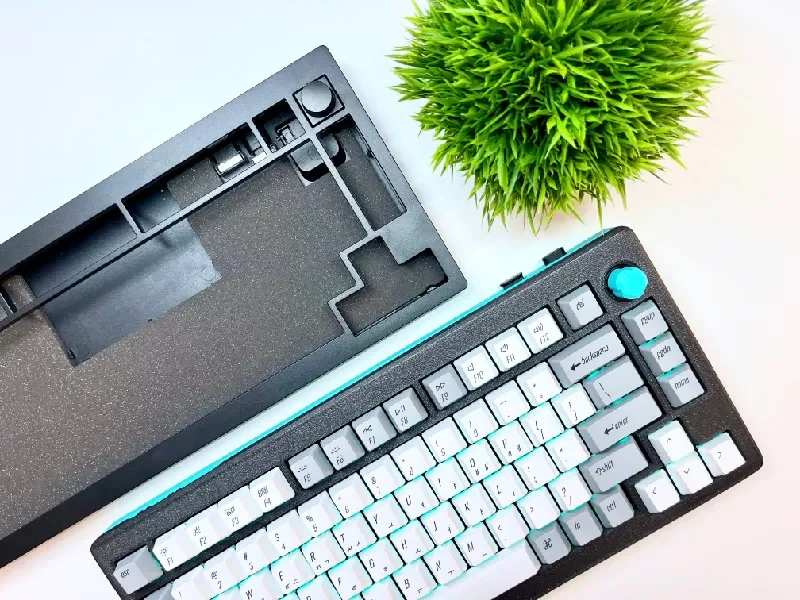

Я разработал этот чехол, полностью пригодный для 3D-печати, в качестве замены базовому корпусу, который поставляется в комплекте с Keychron V1 Max (НЕ стандартному V1). Почему V1 Max? Потому что это недорогая (94 доллара США в сборе) и широко доступная клавиатура, использующая прошивку с открытым исходным кодом и имеющая хороший корпус… но его можно улучшить. Я надеюсь, что этот дизайн корпуса с открытым исходным кодом может стать отправной точкой для дальнейших улучшений.

Видео

Основные печатные характеристики:
— Крепление прокладки ТПУ
— Уникальный корпус + эстетика ручки
— Основание из ТПУ для акустического демпфирования

Вещи, которые вам понадобятся:
— 4 резиновые подушечки (Amazon США: https://amzn.to/4bUJ5YC, Amazon Канада: https://amzn.to/3yWuVHJ)
— Для настольного контакта в нижней части корпуса.
— 4 круглых магнита размером 6x1,5 мм (Amazon USA: https://amzn.to/3xhMWzB, Amazon Canada: https://amzn.to/3xl1XRc)

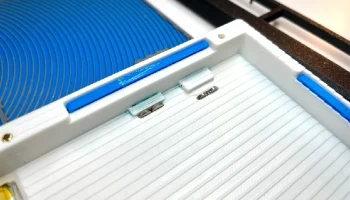

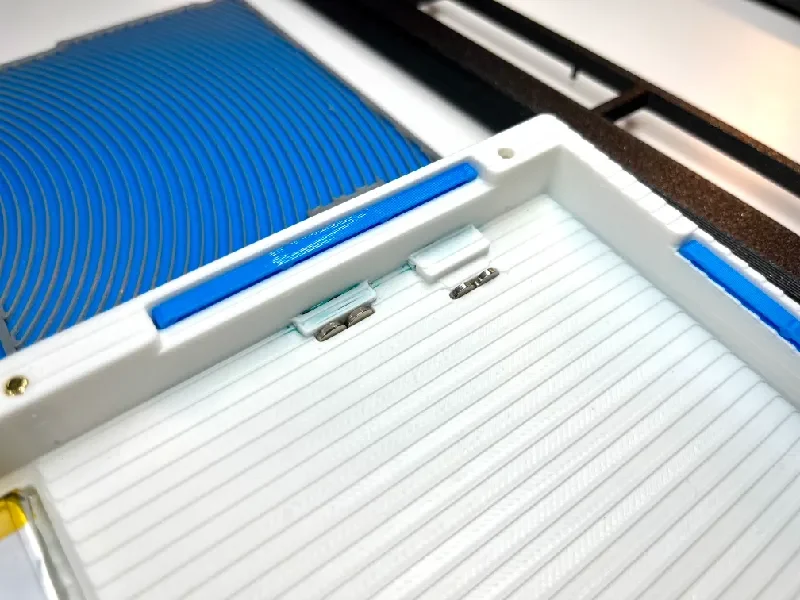

— Для слотов внутри основания корпуса, где находятся слоты для RF-ключа на задней стороне.
— Keychron V1 Max (Amazon США: https://amzn.to/3VynpLP, Amazon Канада: https://amzn.to/3XgDXcH)
— Вы будете использовать:
— Сборка печатной платы

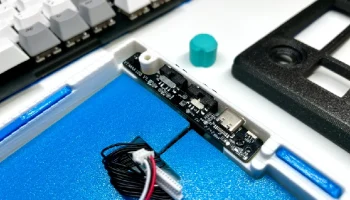

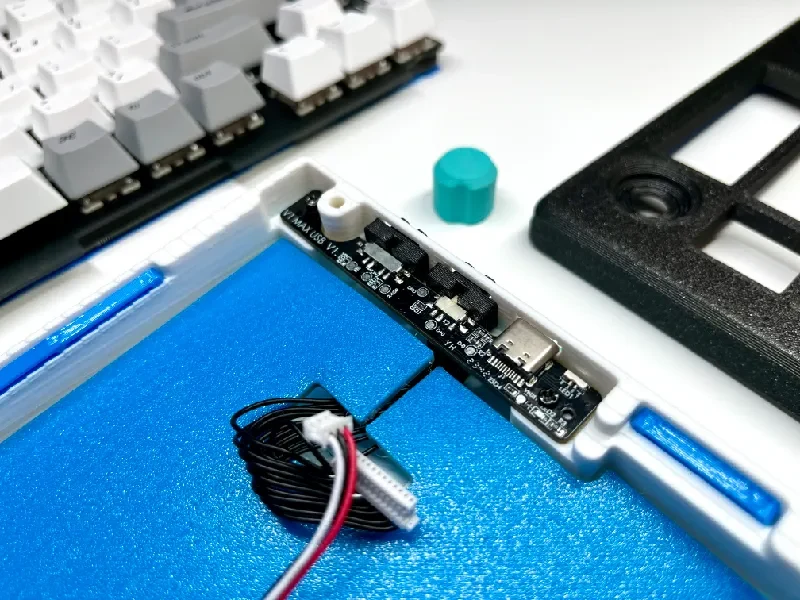

— Дочерняя плата USB
— 2 винта для дочерней платы
— 8 винтов для соединения верхней части корпуса с основанием
— Аккумулятор емкостью 4000 мАч (ВНИМАНИЕ: извлекать его из оригинального чехла сложно и рискованно, будьте очень осторожны, чтобы не повредить аккумулятор при отсоединении его от оригинального чехла — делайте это на свой страх и риск)
*Ссылки на Amazon являются партнерскими ссылками. Средства от этих продаж я использую для поддержки подобных про��ктов.

Советы по печати:

Я включил все файлы .3mf, которые использовал для своих отпечатков, но вот несколько советов, на которые стоит обратить внимание.

Универсальные настройки
— СКОРОСТЬ 0,32 мм (высота слоя)
— 15% Прямолинейное заполнение
— 2 периметра
— Кровать с фактурным принтом.
— Если вы собираетесь работать с предоставленными файлами .3mf, обратите внимание, что я использовал смесь PLA+ (основание корпуса + ручка, 220°C) и обычного PLA (верх корпуса, 205°C). Вам необходимо убедиться, что температура и другие настройки печати подходят для используемой вами нити.

Основание корпуса
— ПЛА+
— Используйте окраску из нескольких материалов, чтобы раскрасить ок��ужающий мотив + слоты для радиочастотных ключей.
— Печать плоская на нижней части основания.

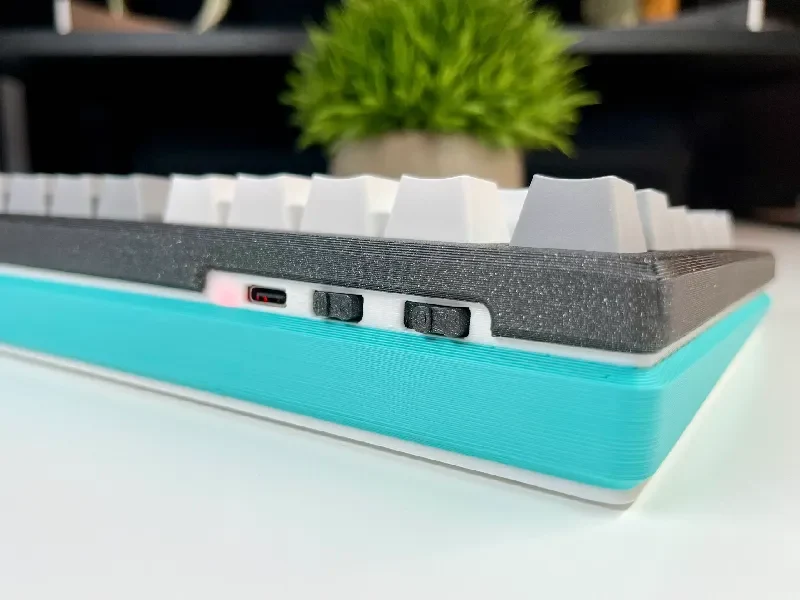

— Поддержка портов дочерней платы + слотов для радиочастотных ключей
— Используйте блокираторы видимости, чтобы предотвратить появление видимых сторон корпуса вокруг отверстий для винтов, соединяющих основание корпуса с верхней частью (см., например, .3mf).

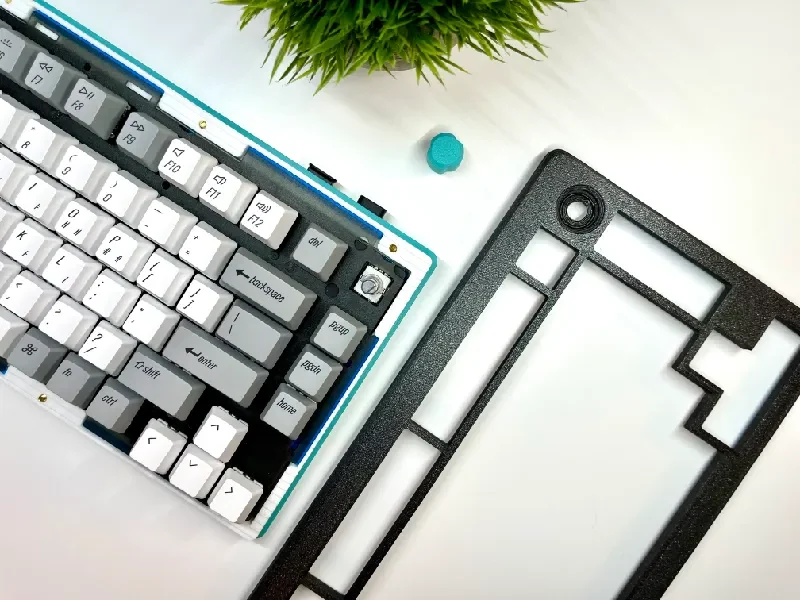

Чехол Топ
— НОАК
— Распечатать в перевернутом виде.
— Измените нижнюю часть выемки для ручки, чтобы она имела 6 периметров для лучшего внешнего вида.
— Поддерживаются только углубления для ручек

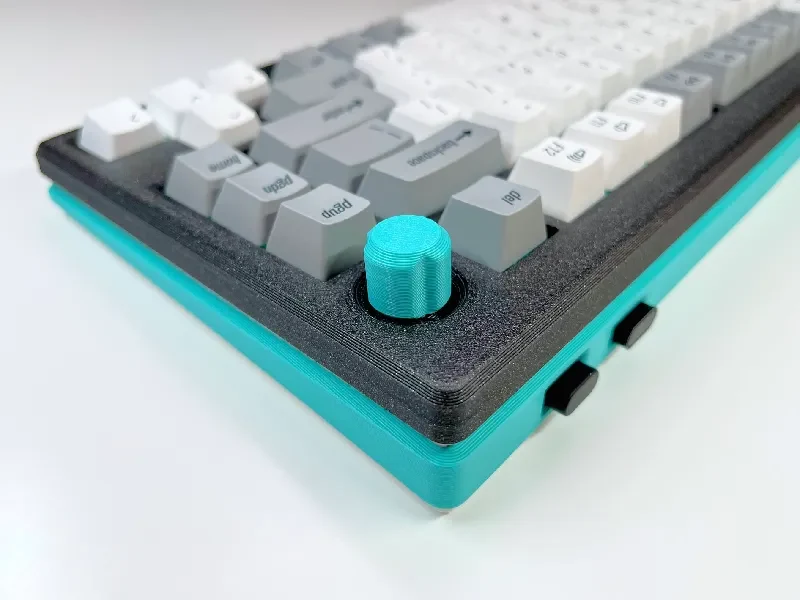

Ручка
— ПЛА+
— Распечатать в перевернутом виде.
— Используйте параметр «Выровненный вид» для получения максимально плавных результатов.

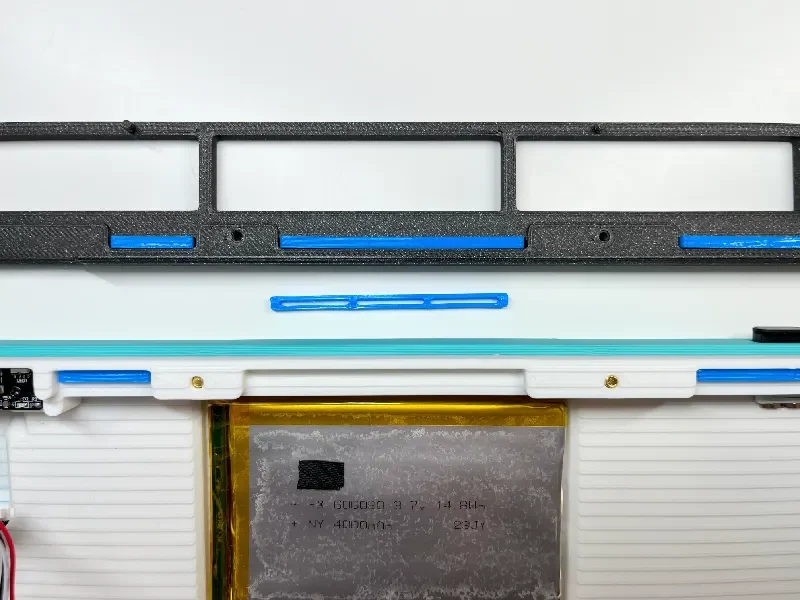

Прокладки
— ТПУ 95А
— Печать отверстиями вверх и на плоской стороне.
— 2 маленькие прокладки, 14 больших прокладок

Базовая подушка
— ТПУ 95А
— Распечатать в перевернутом виде.
— Используйте включенный модификатор, чтобы определить объем, который будет напечатан только с заполнением (я использовал Archedian Chords)

Лицензия: CERN OHL V2, строго взаимная.

ВНИМАНИЕ: выполняйте этот проект на свой страх и риск. Я не несу ответственности за любые проблемы/ущерб, возникшие в результате реализации этого проекта или использования продуктов, полученных в результате его реализации.

В противном случае наслаждайтесь! Если вы в конечном итоге создадите его или измените, пожалуйста, поделите��ь фотографиями и подробностями, чтобы другие могли их увидеть или насладиться ими. это.
