Модульный корпус Intel NUC 11
Модульный корпус для Intel NUC11.
Потерян след различных моделей Intel NUC11. Это тот, что с i5-1135G7. Без двух разъемов USB-C/Thunderbolt.

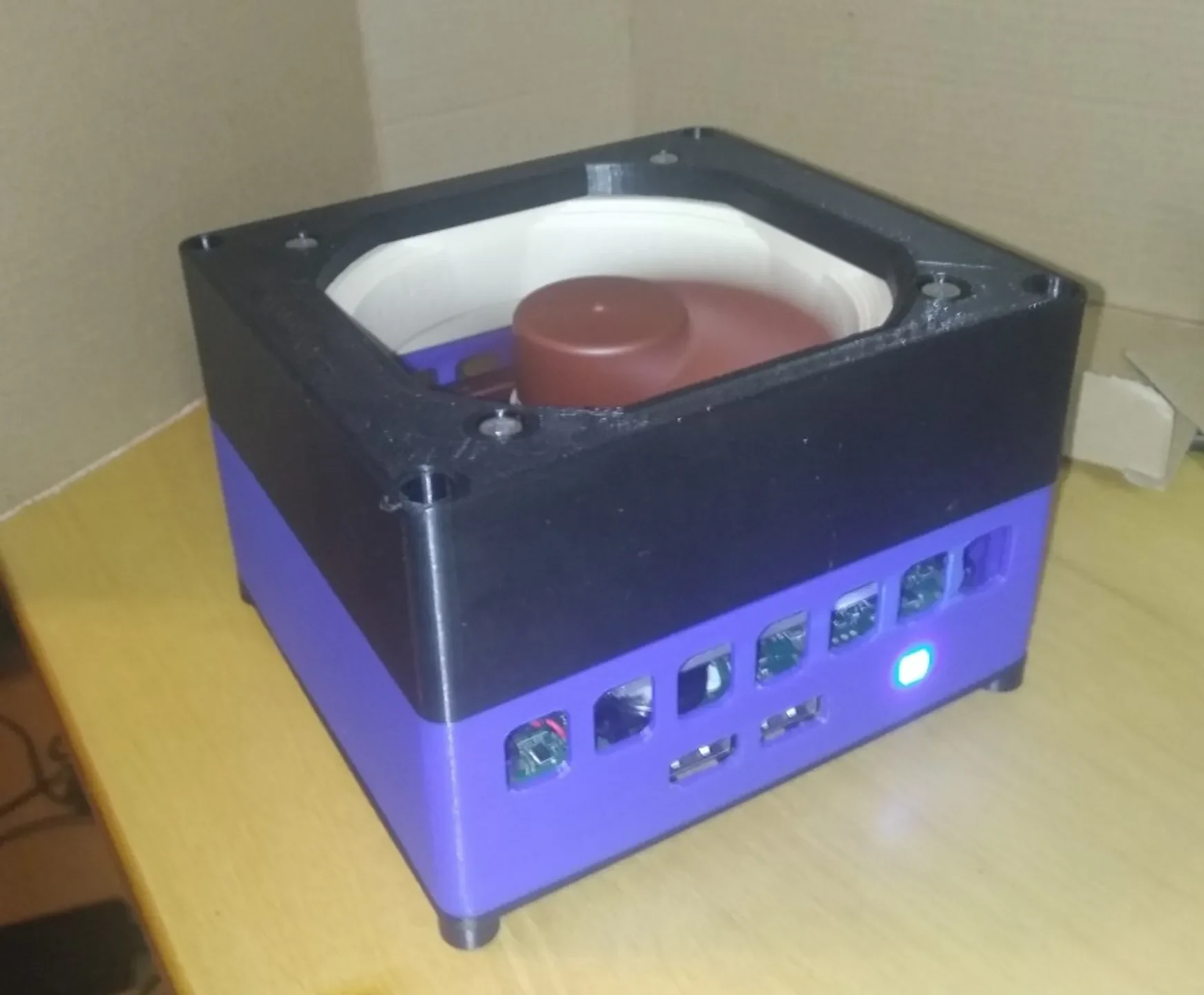

Корпус модульный. Центральная часть — доска-единица. Я там плавила в термонаборах (надо 8 штук). Затем нижняя часть с вентилятором и нижняя часть с SSD или без него прикручиваются через корпус к плате. Все используемые винты М4 с цилиндрическими головками.

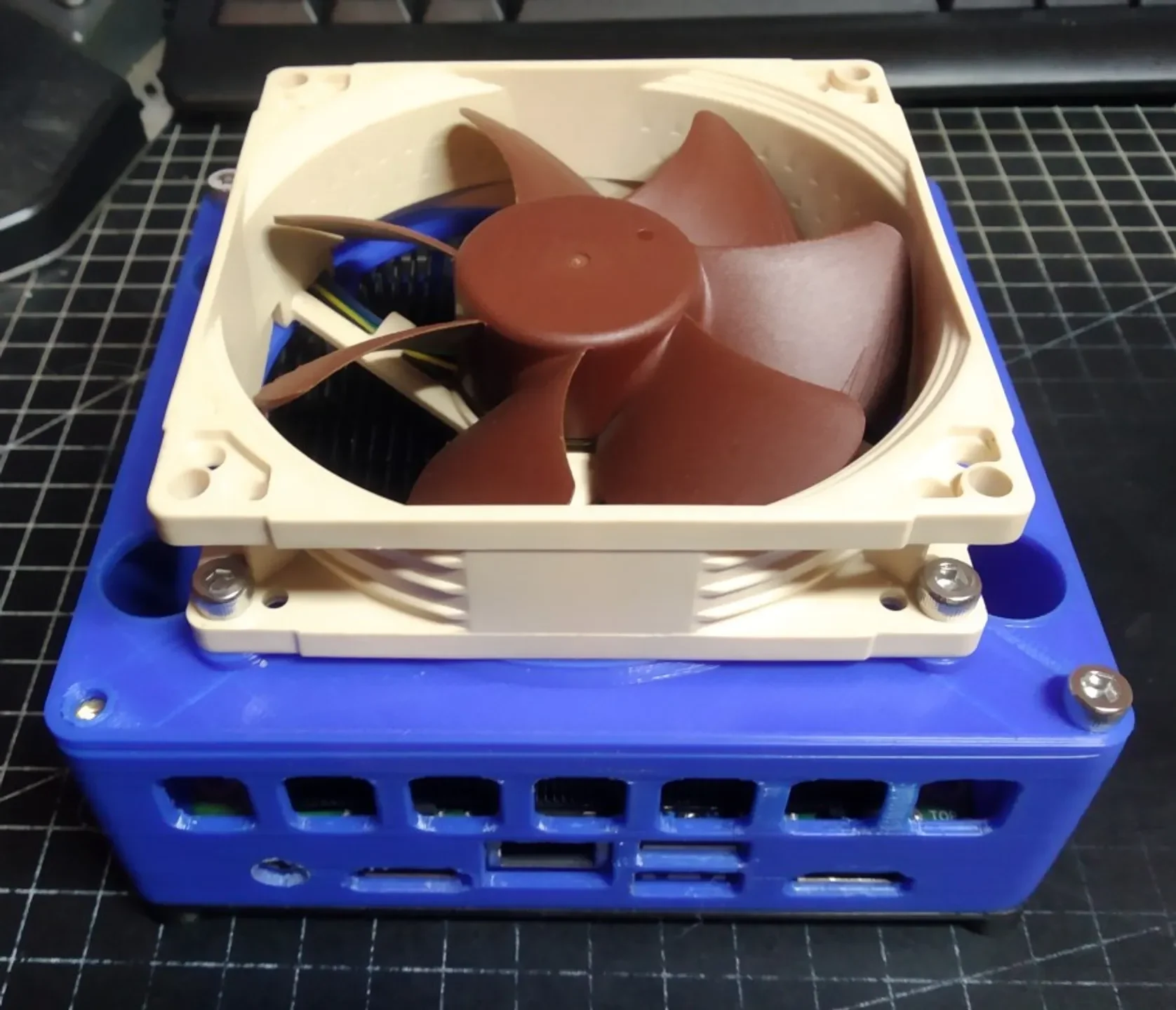

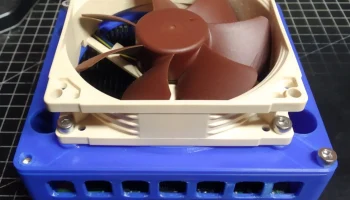

Используемый вентилятор Noctua NF-A9 5V. Чтобы установить его на верхнюю часть вентилятора, достаточно винтов M4 диаметром 30 мм, если снять резиновые края.

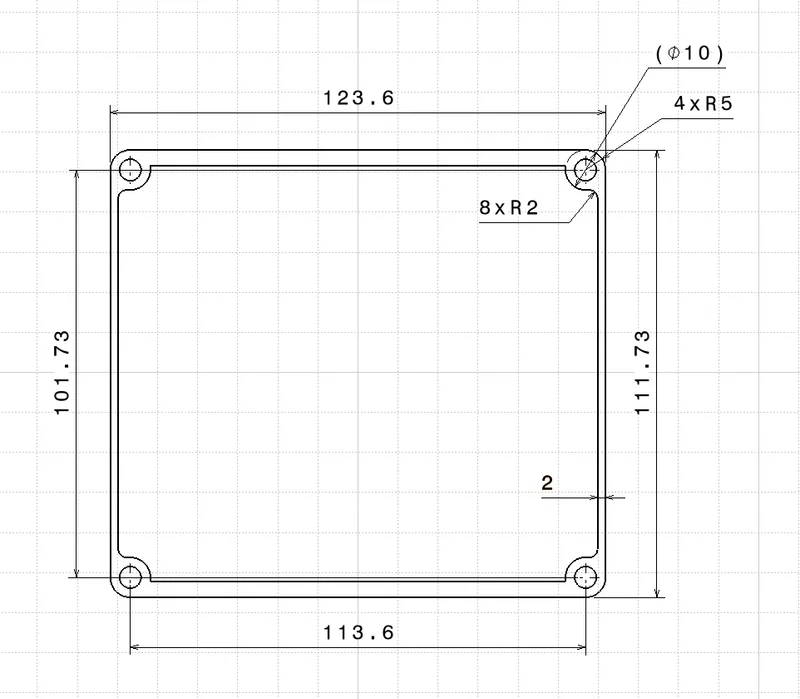

Если вы планируете добавить дополнительные расширения, я добавил схему размера корпуса и положения винтов.
Чехол в основном работает и уже используется, но я, вероятно, добавлю некоторые оптимизации в будущем.
Если вы не хотите применять мод охлаждения, туннель вентилятора работает на удивление хорошо. Просто установите его между платой и вентиляторной частью. Модель была просто тестовой, потому что я ��одифицировал охлаждение.
Разъем JST micro mx 1,25 мм подходит к плате, если вы не хотите обрезать разъем оригинального вентилятора. Пины подходят к Noctua 1:1.
Если вы не используете SSD, просто вытащите SSD-часть. Кажется, для подключения SSD к разъему FCC-Sata на плате необходим очень специфический кабель. Я все еще ищу подходящий. Так вот на фото он без SSD части.

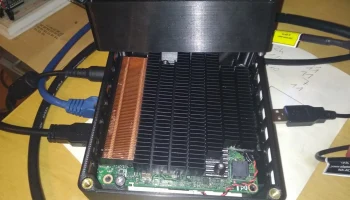

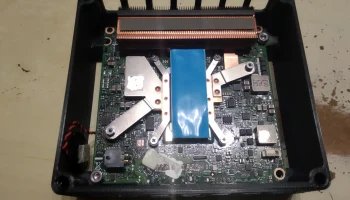

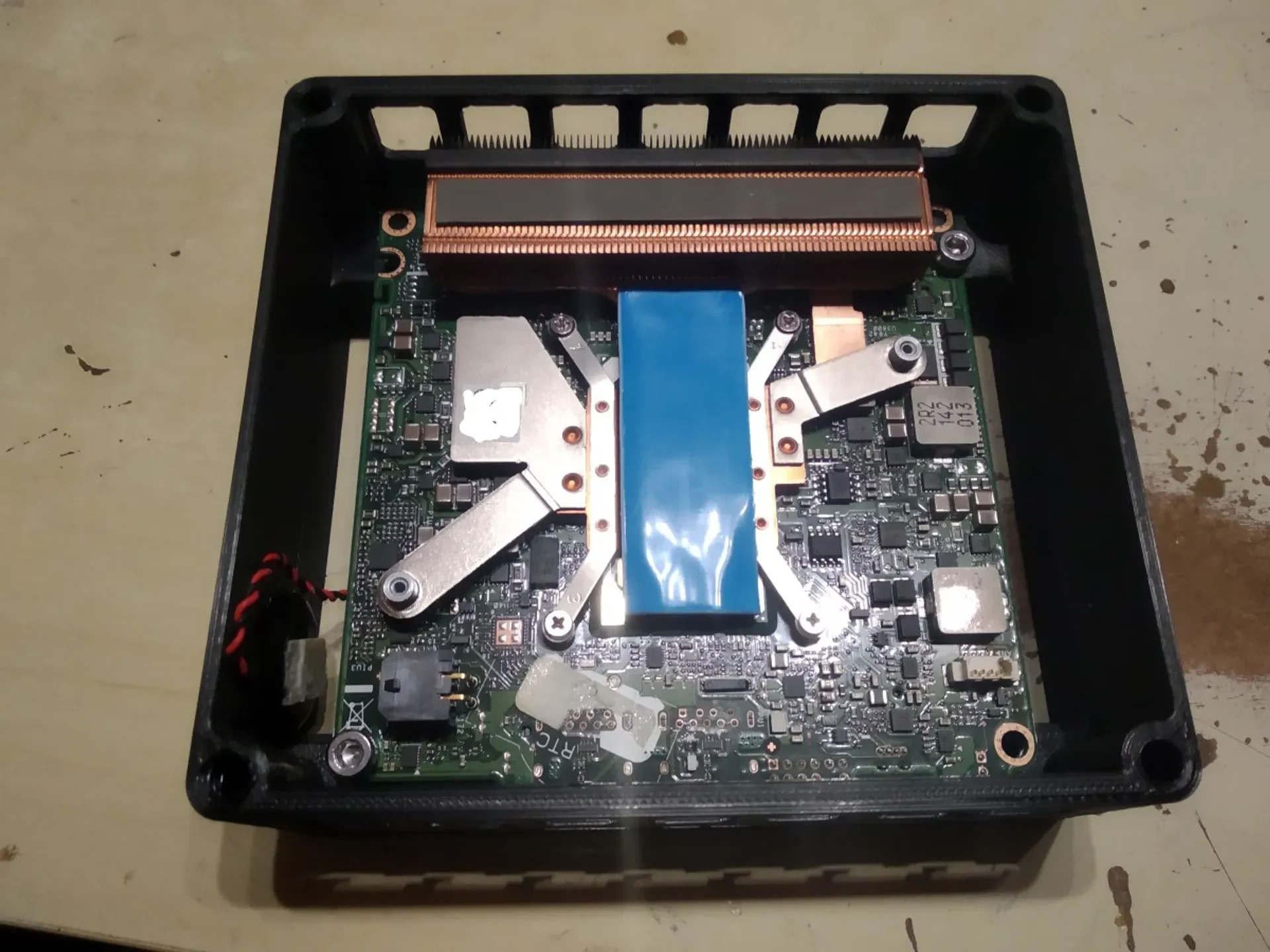

Также прилагаю фотографии того, как я модифицировал охлаждение. На данный момент дополнительный кулер просто расположен поверх оригинальных тепловых трубок с термопрокладкой толщиной 1,5 мм между ними, прикрепленной к оригинальным точкам крепления вентилятора. Поэтому никаких модификаций оригинального оборудования не требуется. С вентилятором с ШИМ-регулированием я получ��ю на 2-3 ° меньше, чем оригинал, при полной нагрузке, но он почти абсолютно бесшумный. Noctua даже близко не приближается к максимальным оборотам.
Обновление:
Добавлен Spacer_10мм. Это стандартная рама, которую можно установить между отдельными частями, если по какой-либо причине вам нужно больше места. Его высота 10 мм, поэтому вы можете просто масштабировать его высоту в слайсере.

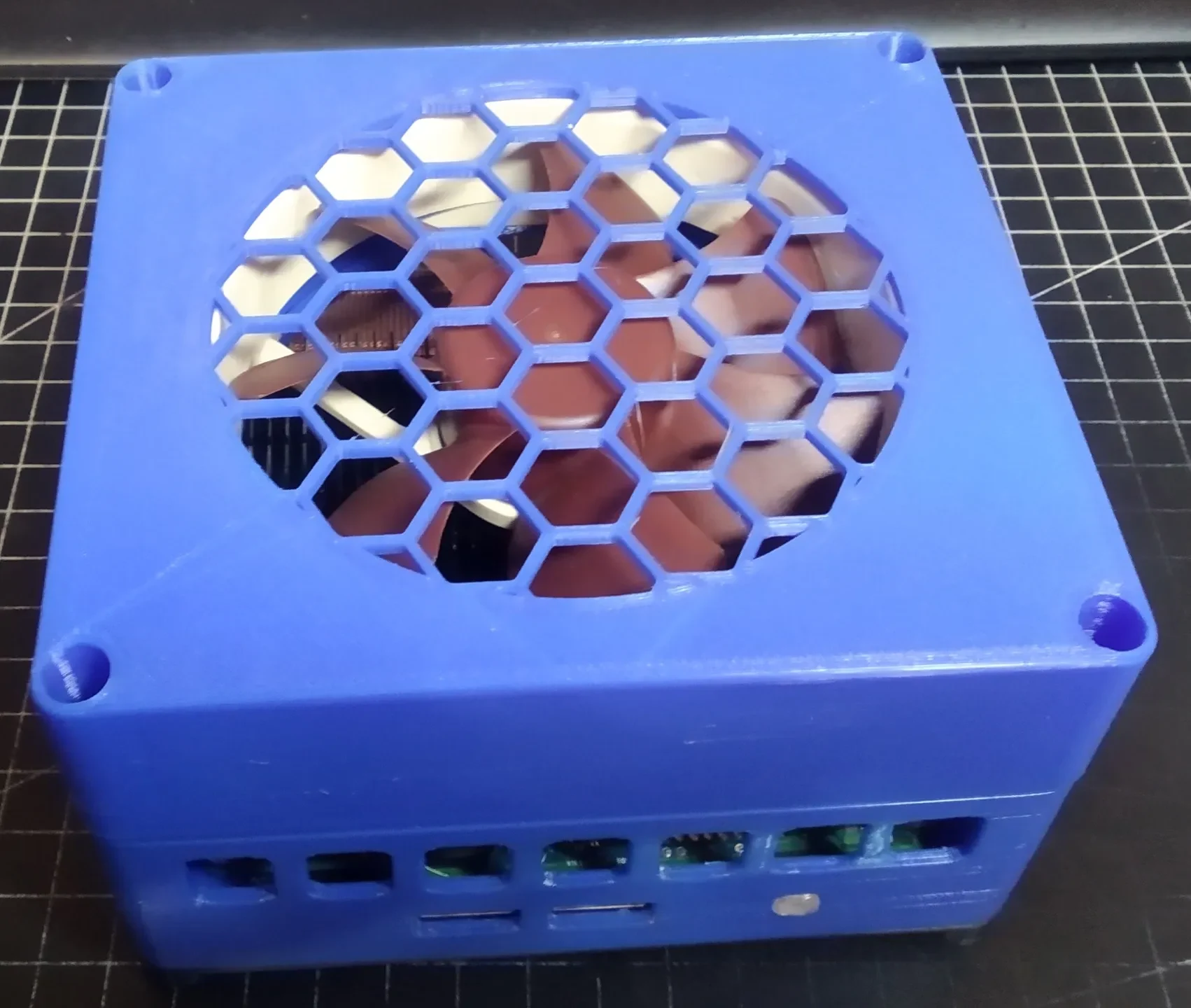

Добавлены FanMount и FanCover, которые заменяют FanTop. Он по-прежнему подходит для Noctua NF-A9 высотой 25 мм, но примерно на 1 см ниже. Кроме того, винты для крепления вентилятора спрятаны внутри и требуют меньше места, однако он состоит из двух частей. Он также включает в себя веерную сетку.
Обновление 2:
Поскольку часть SSD едва подходит для SSD (и только с угловыми или очень маленькими разъемами), и я все еще не мог найти подходящий кабель FFC-SATA, я использовал слот M.2 B-Key для подключения SATA-SSD через адаптер M.2-SATA.
https://www.amazon.de/dp/B081F8PX3C
Его можно обрезать, чтобы он соответствовал слоту 2242, и он имеет точки пайки для повторного подключения источника питания. Поскольку 2,5-дюймовый твердотельный накопитель едва помещается, я снял корпус с твердотельного накопителя, и на чистой плате осталось достаточно места, так ��то я мог бы даже добавить крепление для стабилизатора напряжения к новой части твердотельного накопителя (NUC11-ssd-board-only.stl)
Имейте в виду: точки крепления голой SSD-платы подходят как для моего Sandisk емкостью 2 ТБ, так и для твердотельного накопителя Stoneage Sandisk емкостью 128 ГБ, но могут не подходить для других чистых SSD-дисков. платы.
