CC26X2R1 Корпус платы Zigbee координатора Texas Instruments

На английском языке ниже.

Я изменил дизайн корпуса, потому что он был слишком велик для платы CC26X2R1. Я также удалил отверстие для портов GPIO, которые не нужны в качестве координатора Zigbee.

Чтобы полностью оставить порты GPIO внутри, мне пришлось немного увеличить толщину корпуса, но мне удалось существенно сэкономить на длине. Поскольку с этой платой не требуется никаких антенных креплений, я также закрыл отверстие для антенны.

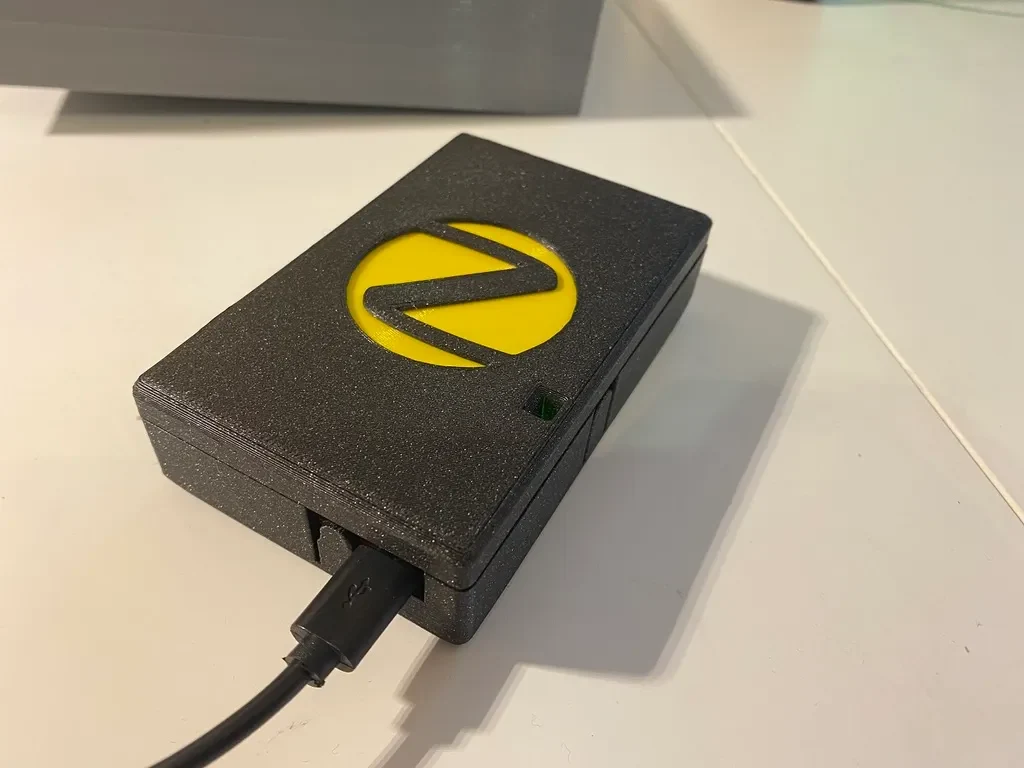

Круглая вставка составляет 100% размера отверстия в крышке. Чтобы соответствовать размеру, возможно, потребуется изменить его на 99-99,5%. Однако это зависит от точности вашей печати. В моем случае вставка подошла на 100% и даже еще имеет немного воздуха, поэтому пришлось использовать каплю клея.

Для прикручивания корпуса можно использовать винты M3x12 мм, но он также фиксируется встроенными зажимами. У меня это работает, и мне не нужны никакие винты, но это возможно.

— английский ---

Я изменил дизайн корпуса, потому что он был слишком большим, чтобы были открыты только плата CC26X2R1 и порты GPIO.

Поэтому я уменьшил корпус по ширине, но сделал его немного толще, чтобы порты GPIO полностью находились внутри корпуса. Я также удалил отверстие для антенны, потому что антенна не нужна.

Размер вставки составляет 100% размера отверстия в верхней части, поэтому, возможно, вам придется распечатать ее с точностью 99-99,5%, в зависимости от точности вашего принтера. Я мог бы распечатать его на 100%, и все в порядке.

Вы можете использовать винты M3x12 мм, чтобы закрыть корпус, но он также подойдет и для вс��роенного snaps.
