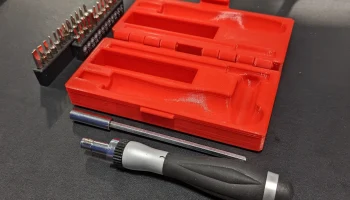

Футляр для Titan 16092, набор прецизионных отверток с хр...

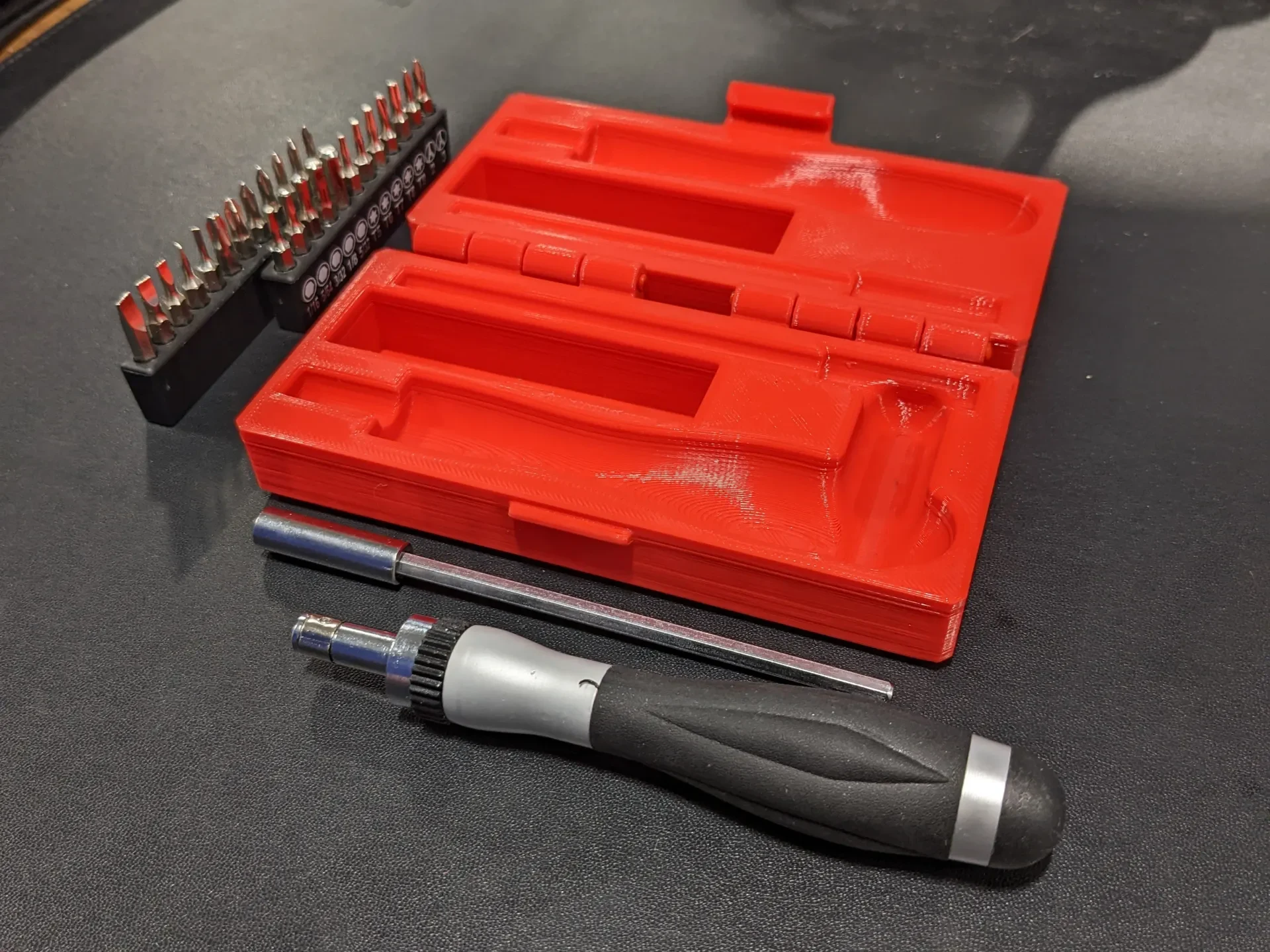

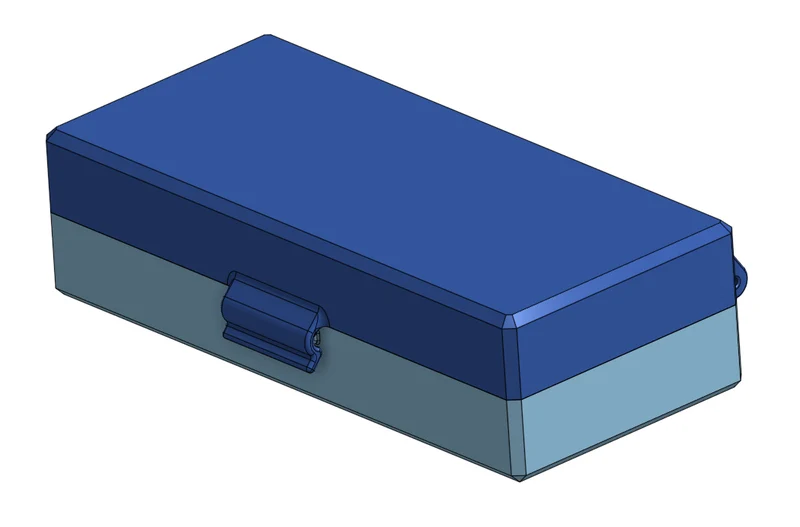

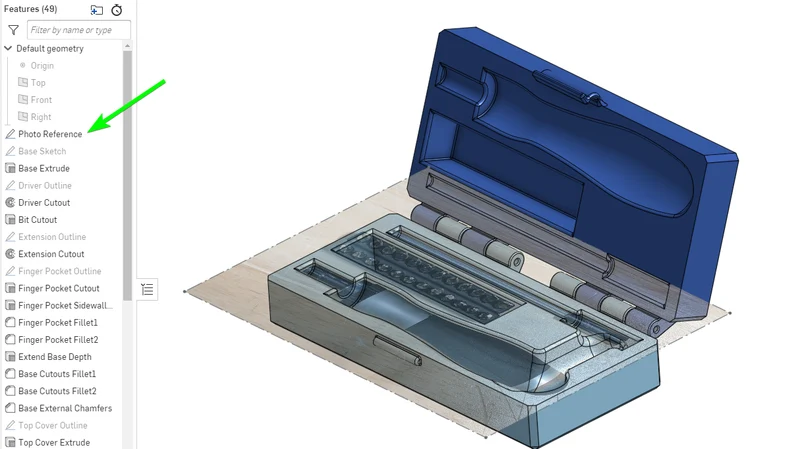

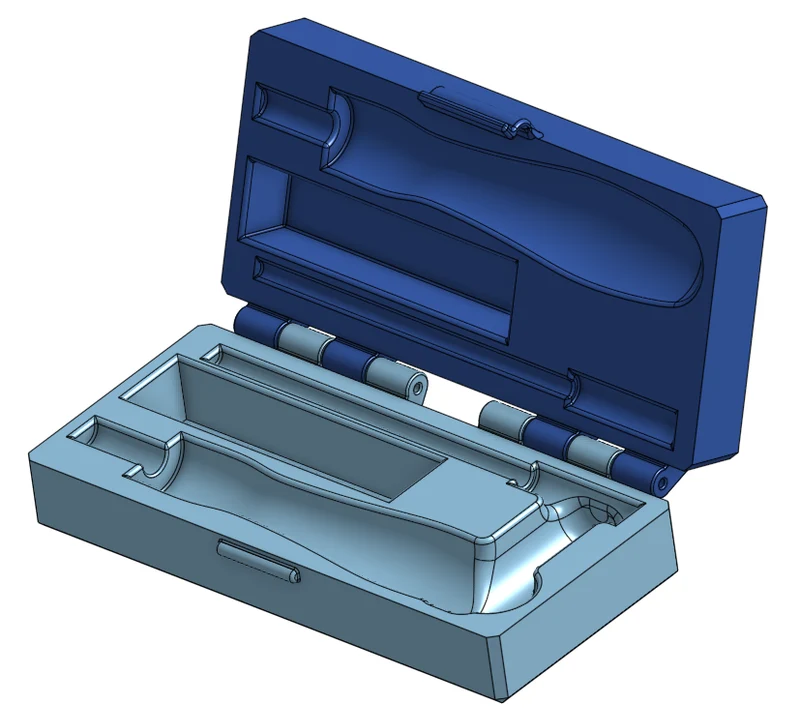

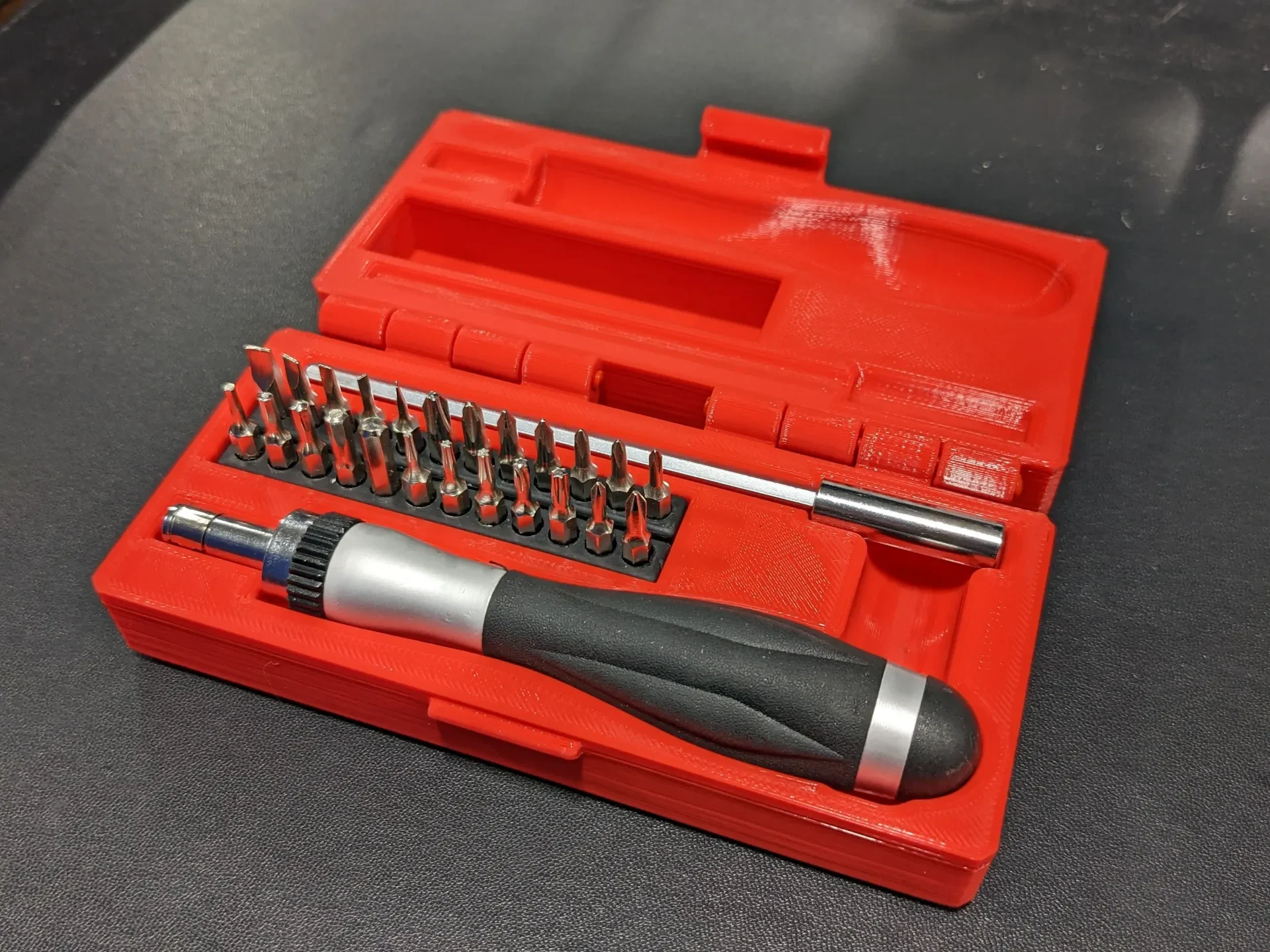

Я купил дешевый набор прецизионных отверток, чтобы иметь его на работе, когда мне нужно будет разобрать вещи с маленькими винтами. Но кейса в комплекте не было. В любом случае я хотел немного попрактиковаться в Onshape, поэтому разработа�� это. Я начал с того, что расположил отдельные компоненты на столе так, как мне хотелось. Затем я сделал фотографию сверху вниз. Я перенес это изображение в Onshape, масштабировал его до нужного размера и использовал для создания дизайна.

Если у вас есть такой же инструмент, вы можете распечатать этот случай, а если нет, вы можете открыть дизайн в Onshape и посмотреть, как я его моделировал. Не стесняйтесь редактировать и изменять дизайн в соответствии с вашими потребностями. Я включил сюда файлы STL и STEP. Ниже приведена ссылка на собственный файл Onshape. Мой обычный пакет САПР — Solidworks, но в последнее время я обнаружил, что мне очень нравится Onshape. Приятно иметь доступ к моим проектам и полнофункциональному пакету САПР в любом месте, где есть доступ к браузеру.

Ссылка на форму: https://cad.onshape.com/documents/5c1706c7495dafa14d9053df/w/afafc41cec84b4f88f 49239c/e/321374cbaf6341ced46017b0?renderMode=0&uiState=63372cf7aeb5183d6da8410a

Ссылка на инструмент Microcenter: https://www.microcenter.com/product/655894/titan-tools-ratcheting-precision-screwdriver.

Ссылка на инструмент Amazon: https://www.amazon.com/Titan-TIT16092-Ratcheting-Precision-Screwdriver/dp/B01KB02F9C
