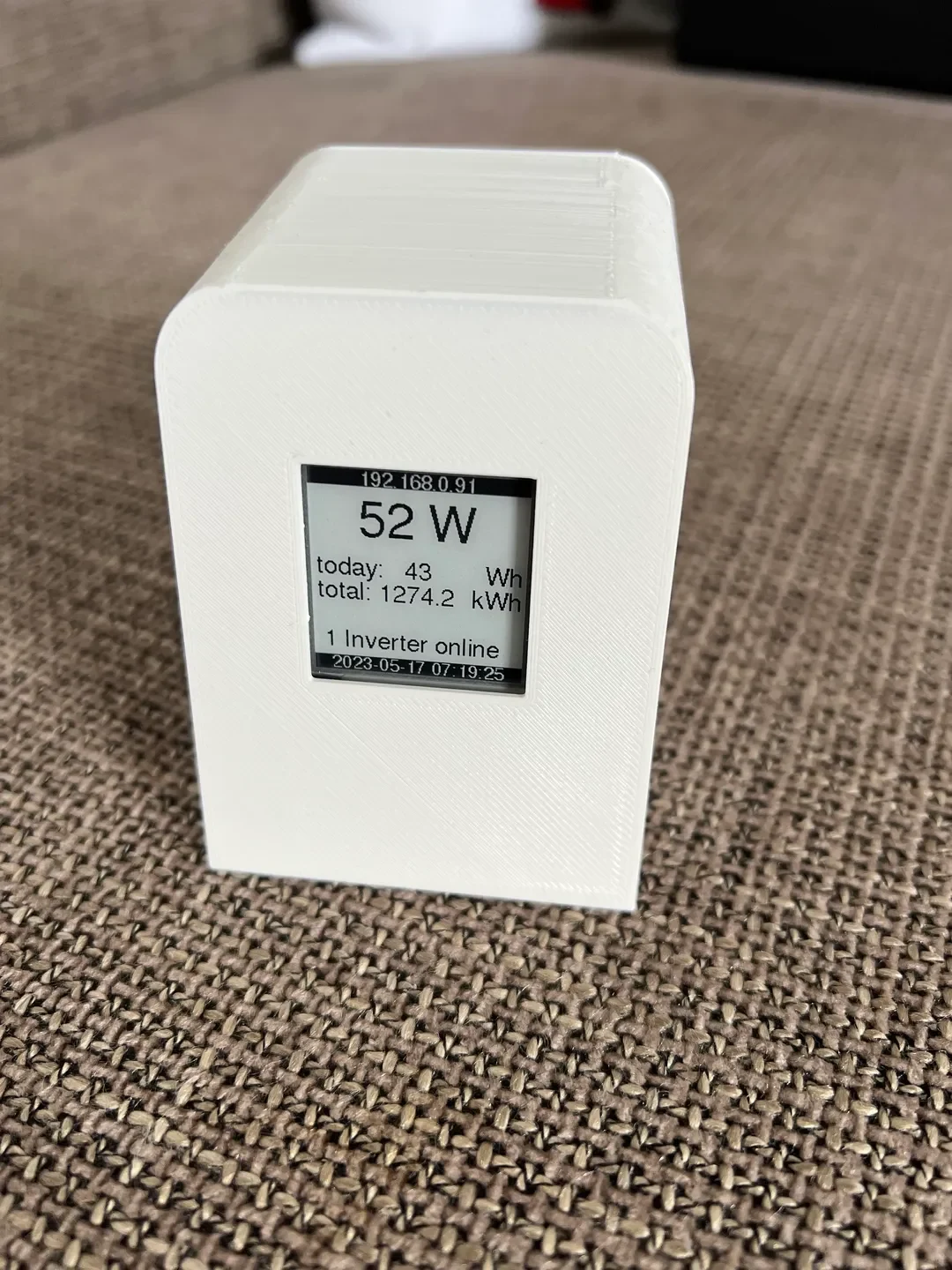

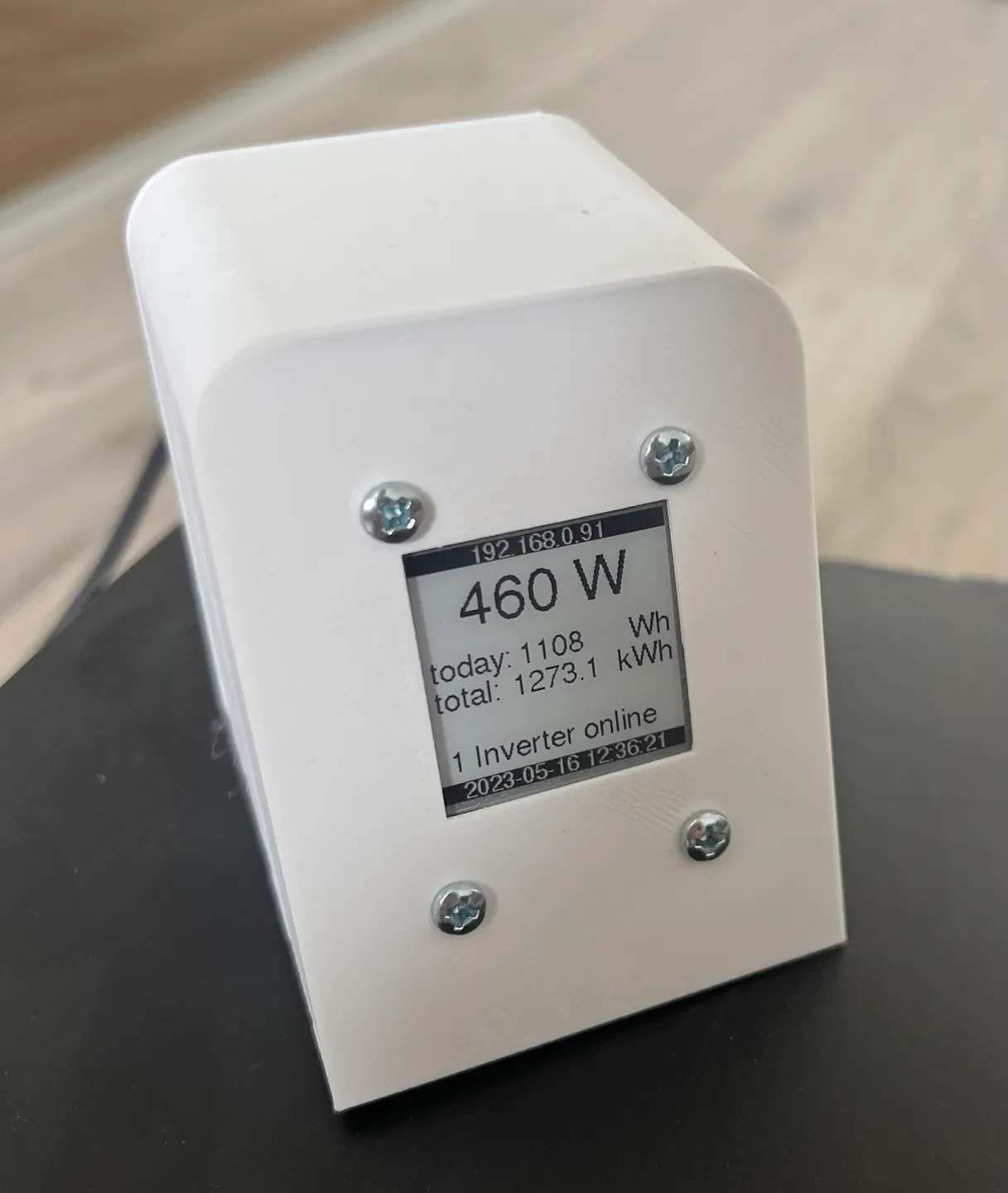

Корпус AhoyDTU с дисплеем ePaper
Это корпус для AhoyDTU с платой ESP-WROOM-32 и Ebyte Передатчик E01-ML01DP5.
Поскольку я не смог найти чехол для своего AhoyDTU с дисплеем ePaper, который бы мне понравился, я разработал этот чехол. Меня вдохновил случай @andred_797657
Преимущество этого чехла в том, что все детали прикручены или вставлены, горячий клей не нужен.
Список изменений:

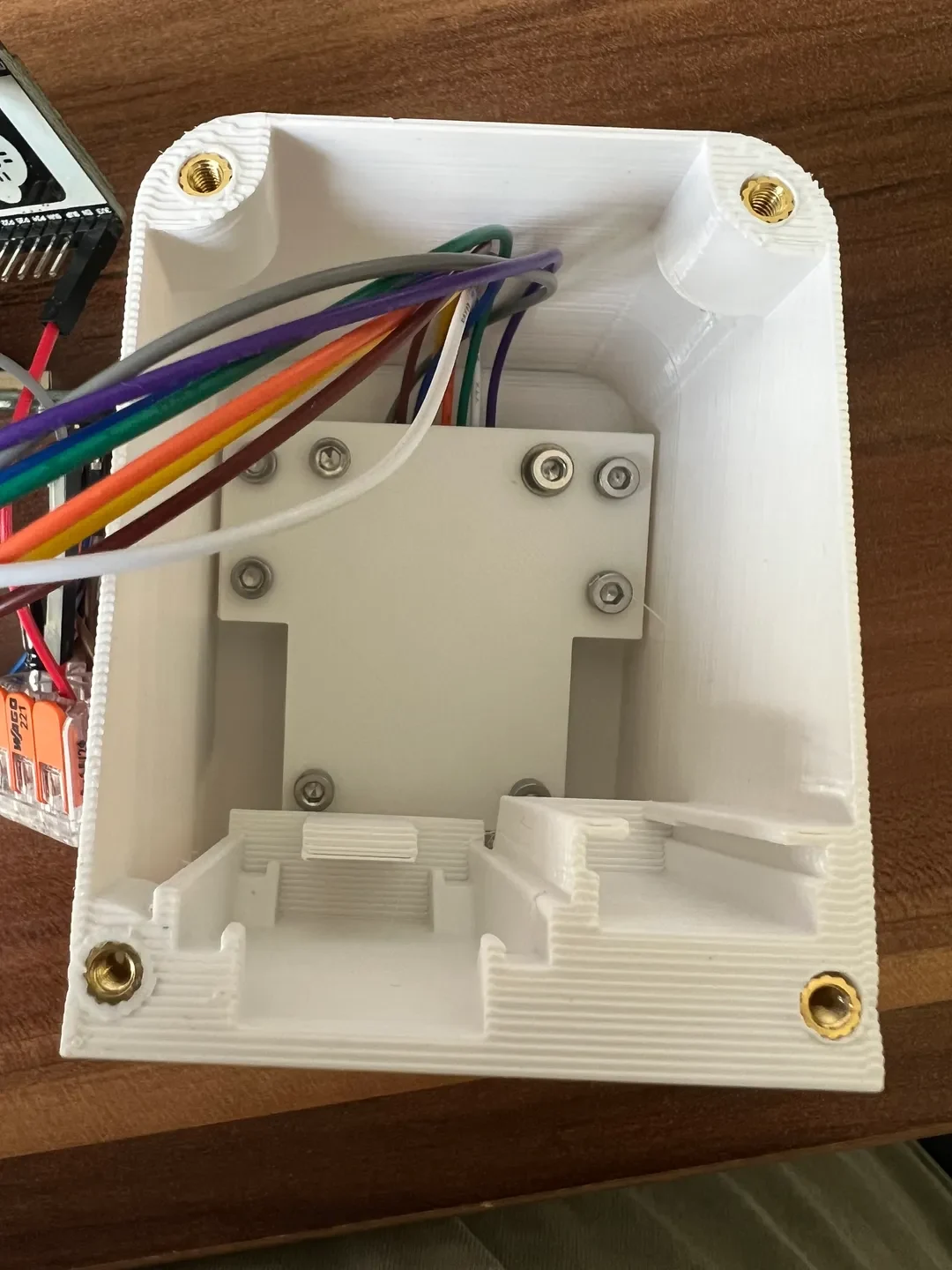

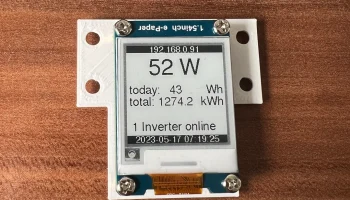

17.05.2023: новая версия v2 / без винтов спереди и новый кронштейн дисплея
16.05.2023: первая версия v1
Я использовал следующие компоненты:
diymore ESP-WROOM-32 с USB Type C
Беспроводной модуль EBYTE 2,4 ГГц nRF24L01 (E01-ML01DP5)

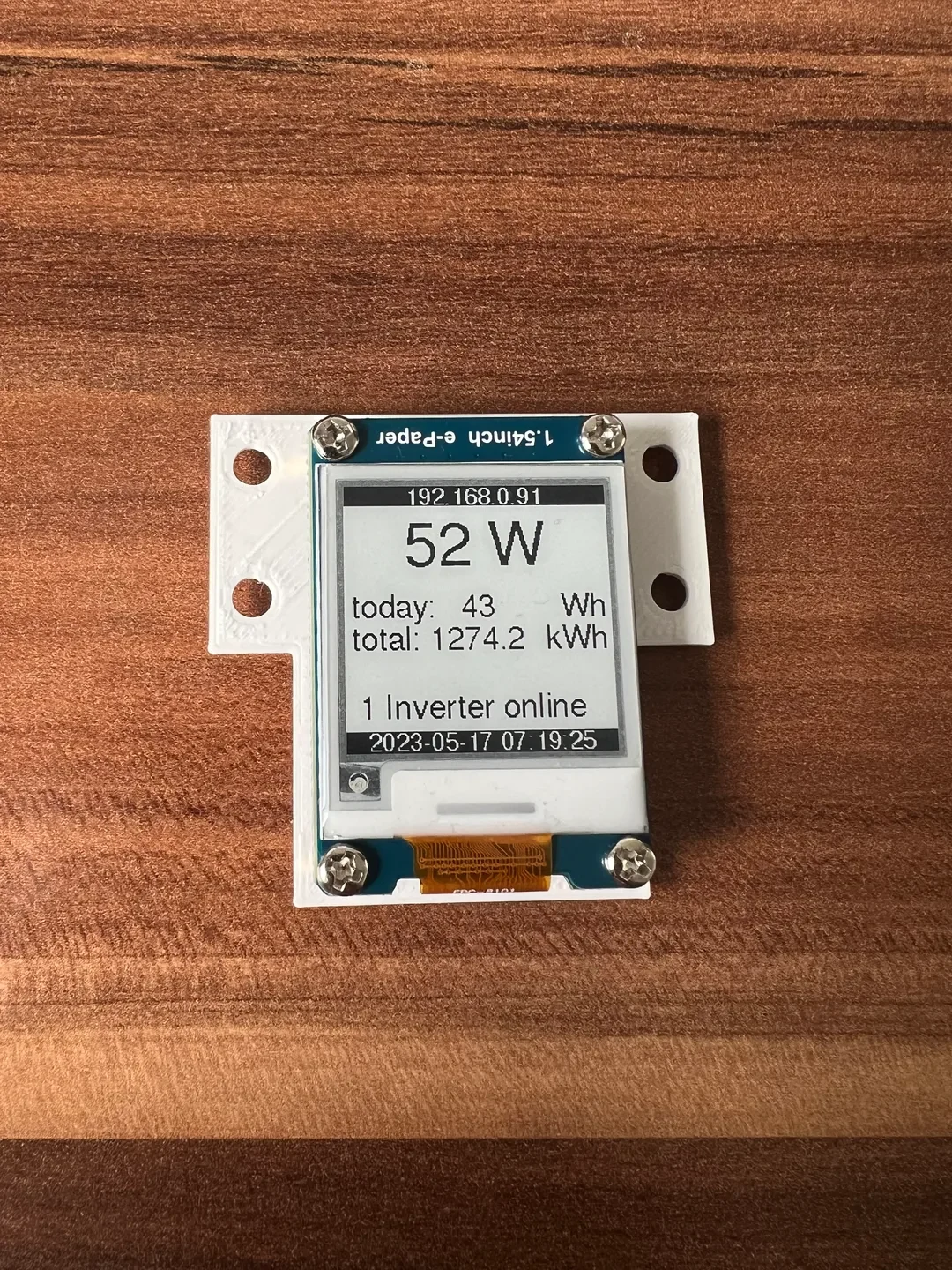

Waveshare 200x200, 1,54-дюймовый модуль дисплея E-Ink, 2 цвета (черный/белый) — артикул: 12955 (v2.1)
Разблокировка WLAN 802.11 b/g/n Антенна 12624

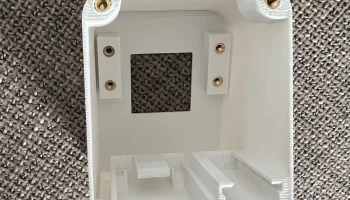

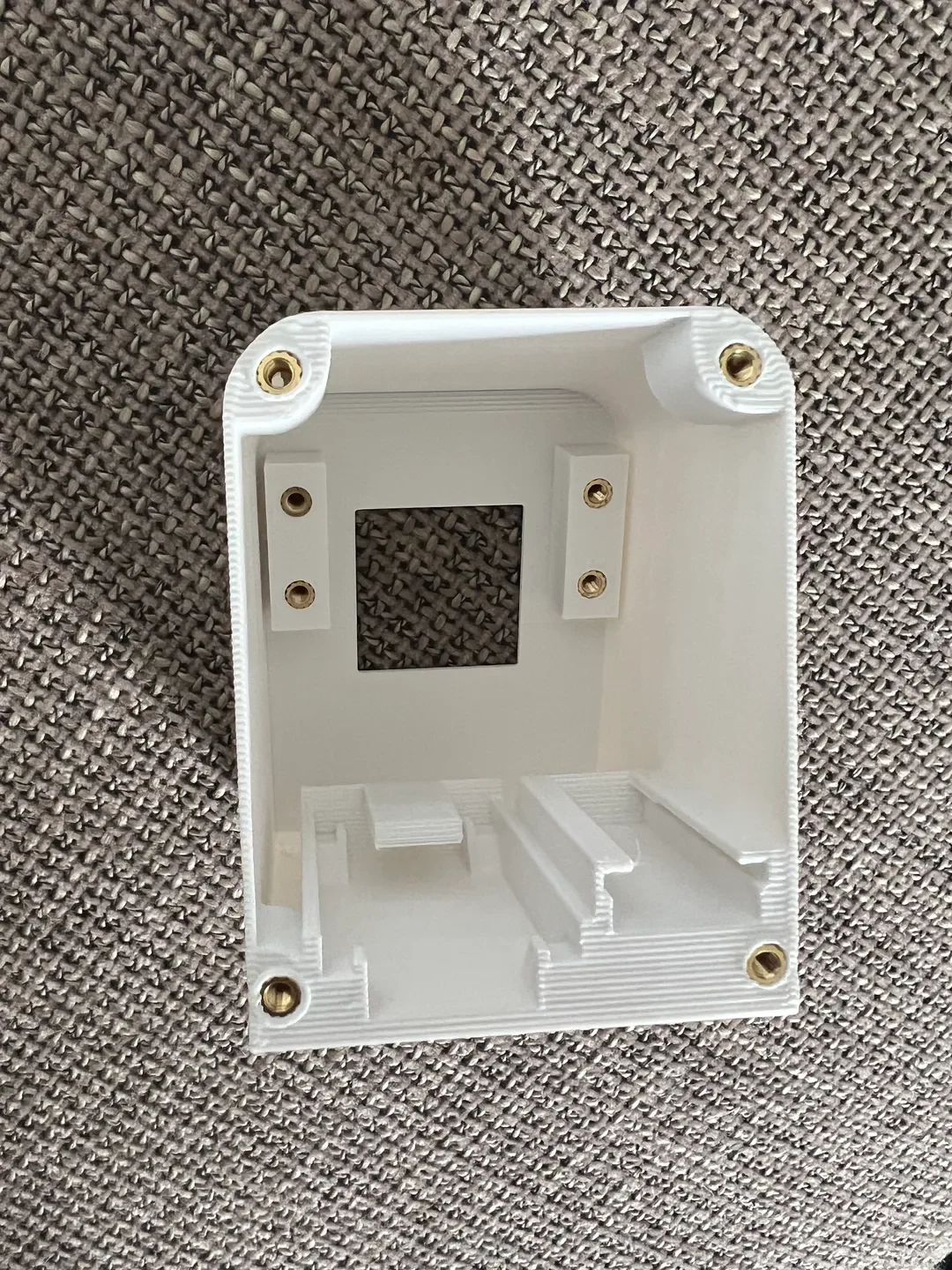

8x Резьбовая вставка M3 (4x v1)

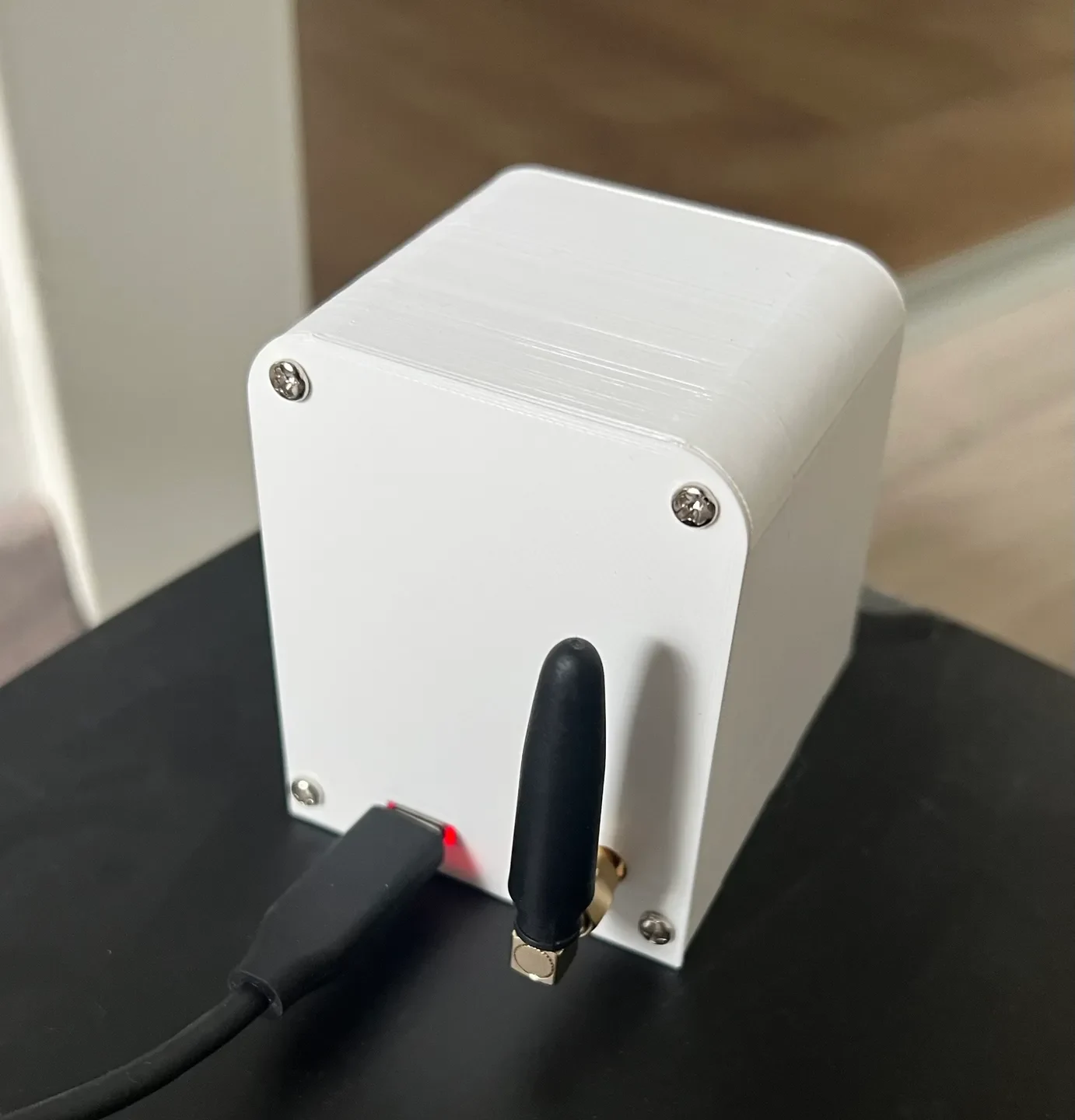

4 винта M3x3 (дисплей, только V2) + 8 винтов M3x8 (задняя панель + v2: кронштейн дисплея)
Корпус можно распечатать полностью без поддержки.

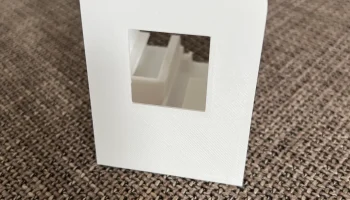

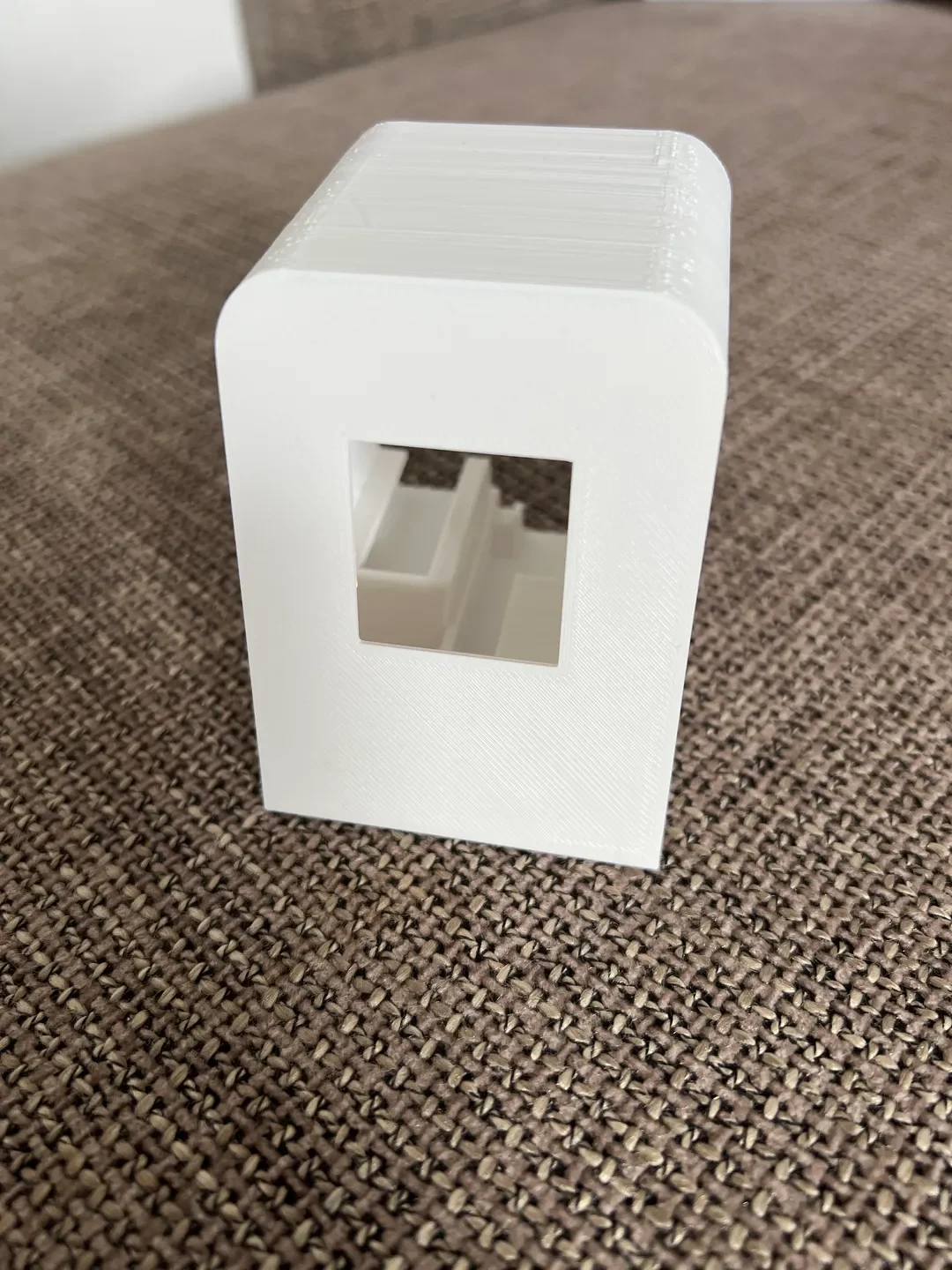

Для этого отверстие дисплея должно быть размещено на пе��атной платформе.
