Кожух модуля вентилятора SF 3x5015 Neptune 4 - оптимизирован
Дизайн кожуха HalfManBear, но с множеством оптимизаций в одном пакете.
Спасибо Layer.Shifted за указание на проблемы с воздушным потоком!
Особая благодарность @mcbabo за иллюстрацию сборки!
Нравится ли вам дизайн? Вы можете помочь финансировать подобные инновации!
Рассмотрите возможность поддержать меня!
Выражаю огромную признательность моим сторонникам и получаю эксклюзивный доступ к различным файлам САПР!
Отправьте запросы на добавление функций здесь!
Особенности:
— Совместим со всеми моделями Neptune 4.
— Значительно оптимизированы характеристики свеса
— Легкое размещение опоры
— Поддерживает адаптеры обратного Боудена ECAS04/PC4-M10/UBBI.
— Более гладкий воздуховод с теплоотводом
— Оптимизированный воздуховод для охлаждения деталей.
— Термореактивные вставки M3 (внешний диаметр 4,5 мм, глубина 4 мм)
— Добавлены монтажные отверстия для обратного боудена/эндо-кулачка — adxl (используется по назначению, можно добавить что-нибудь еще)
— Поддержка маяков/картографов
— Адаптер BTT Eddy здесь
— Датчик биения на печатающей головке здесь
Для модели маяка/картографа:
— смещение по оси x: 0
— смещение по оси y: 22
— Согласно модели CAD (для большей точности используйте штангенциркуль для измерений!
ПРИМЕЧАНИЕ:

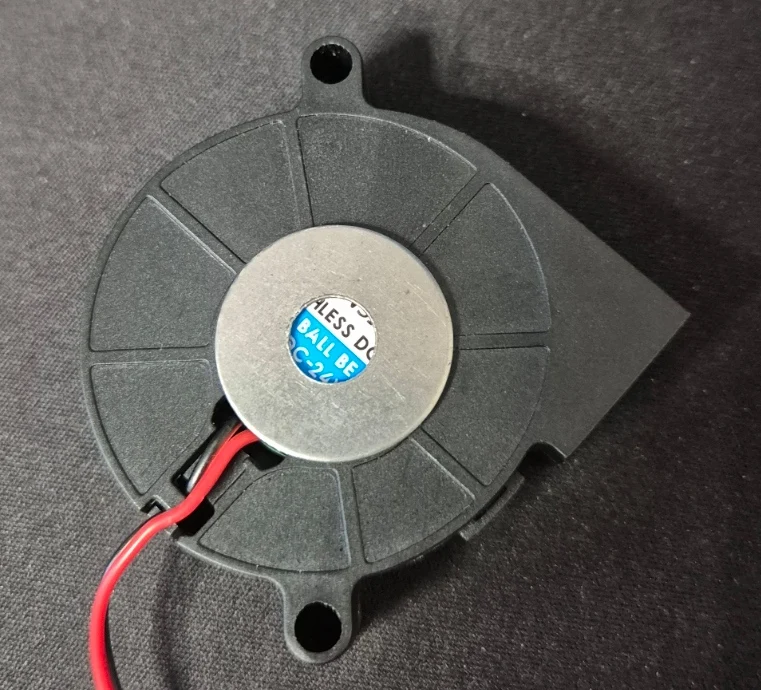

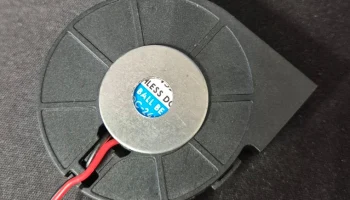

В некоторых отчетах говорится, что вентиляторы Winsinn могут не работать как вентиляторы радиатора, поскольку они будут мешать магнитам двигателя экструдера.
ИСПРАВЛЕНИЕ: Приклейте шайбу диаметром 24 мм к задней части вентилятора.
Рекомендуемые замены:
— Сунон VX A99
— Трейангллабс
Первые 3-4 защелки при UBBI необходимо делать гаечным ключом, чтобы механизм сломался до того, как он станет достаточно мягким, чтобы его можно было использовать руками!
Рекомендуемые настройки печати:
— Диаметр сопла: 0,4 мм
— Высота слоя: ≤ 0,2 мм
— Реверс по нечетному: отключено
— Точные стены: включено
— Порядок стен: i/o/i
— Ориентация печати: как импортировано
— Опоры: как показано на рисунке (используйте ведро с краской и щелкните мышью)
На изображении ниже показаны адаптеры обратного Боудена:
Рекомендуемые материалы:
— ПЕТГ
— АБС/АСА
— Любые малоползучие, жаропрочные материалы.
Иллюстрация сборки:
Кредит: @mcbabo
Примечание об ошибке: всего 13 вставок для нагрева и 14 для карты/маяка (6 вентиляторов, 2 adxl, 2 светодиода, 2 реверса Боудена, 1/2 зонда)
Предстоящие:
совместимость с модами bambu hotend
Список изменений:
Официальный релиз Изменения
v5 Первый официальный релиз
v20 Интегрировано множество оптимизаций
v21 Добавлена поддержка маяков/картографов.
v22
Оптимизированные с��есы для крепления маяка/тележки
Устранены тонкие стенки на внутренней прокладке и боковых винтах.
Оптимизирован путь прокладки светодиодов, удалены некоторые неправильные геометрии.
v23
24 июня 2024 г.
Оптимизированный зазор вентилятора
Убрано лишнее крепление adxl (отверстия для винтов возле сопла занимают новое положение)
v24
12 июля 2024 г.
Добавлен правильный воздуховод радиатора для моделей plus/max.
Адаптеры обратного Боудена
Никаких изменений в конструкции N4/N4Pro нет, необходимое крепление для реверса Боудена присутствует с первой версии.
v25
13 июля 2024 г.
Оптимизированы более тонкие области
Теперь можно печатать с соплом .6, требуется арахна (не рекомендуется)
Добавлены проставки Fly USB adxl345.
Добавлен адаптер fysetc adxl345.
Добавлен адаптер KUSBA adxl345.
Добавлен адаптер Adafruit adxl345.
v26
13 июля 2024 г.
Исправлена ошибка сетки, вызванная версией v25.
v36
14 июля 2024 г.
Переработан внешний вид, подготовка к косметике
Больше охлаждающих отверстий для двигателя экструдера
Добавлено отверстие для ключа натяжителя (для доступа снимите правый вентилятор)
Переработанные боковые опоры
Исправлено расстояние между отверстия��и adxl.
v37
19 июля 2024 г.
Добавлен маршрут проводки для маяка/карты (используйте стяжки).
Обновлено до UBBI v87.
v37.1
3 августа 2024 г.
Обновлено до UBBI v90.
Добавлена поддержка ECAS04.
Укорочен обратный Боуден на 1 мм.
v49
25 октября 2024 г.
Исправлено место установки зонда.
Исправлено смещение бокового монтажного отверстия.
Исправлено монтажное положение карты (то же смещение по оси X, другое смещение по оси Z).
Сдвинут передний вентилятор на 1 мм вперед.
v52
2 июля 2025 г.
Проект EOL
Исходный код + загрузка файла САПР
Адаптация хотенда Bambu наполовину завершена, кто-нибудь может закончить ее за меня.
