Магнитный футляр для беспроводной роговицы

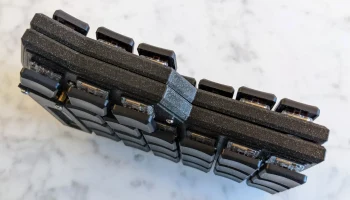

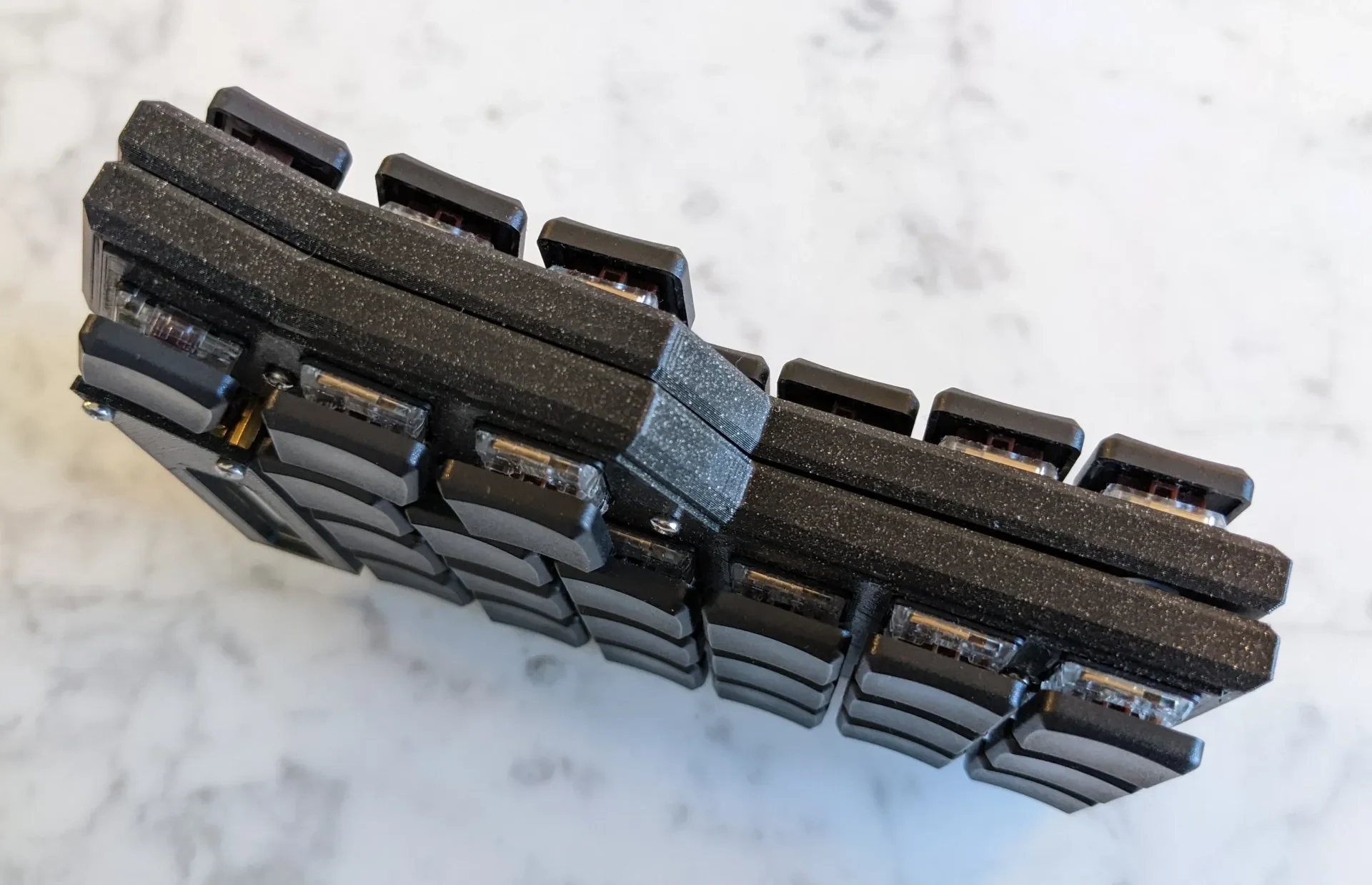

Модификация магнитного футляра Travel Crkbd для моей беспроводной роговицы.

У меня батарея расположена под печатной платой, а не между микроконтроллером и печатной платой. У меня также есть небольшой выключатель питания, и я использую шестигранные стойки диаметром 6 мм вместо 4 мм.

Изменения вносились прямо в PrusaSlicer с частями и отрицательными объёмами. Пустота для подушечек для ног под вырезом для аккумулятора имеет толщину всего 3 слоя, но меня вполне устраивает.

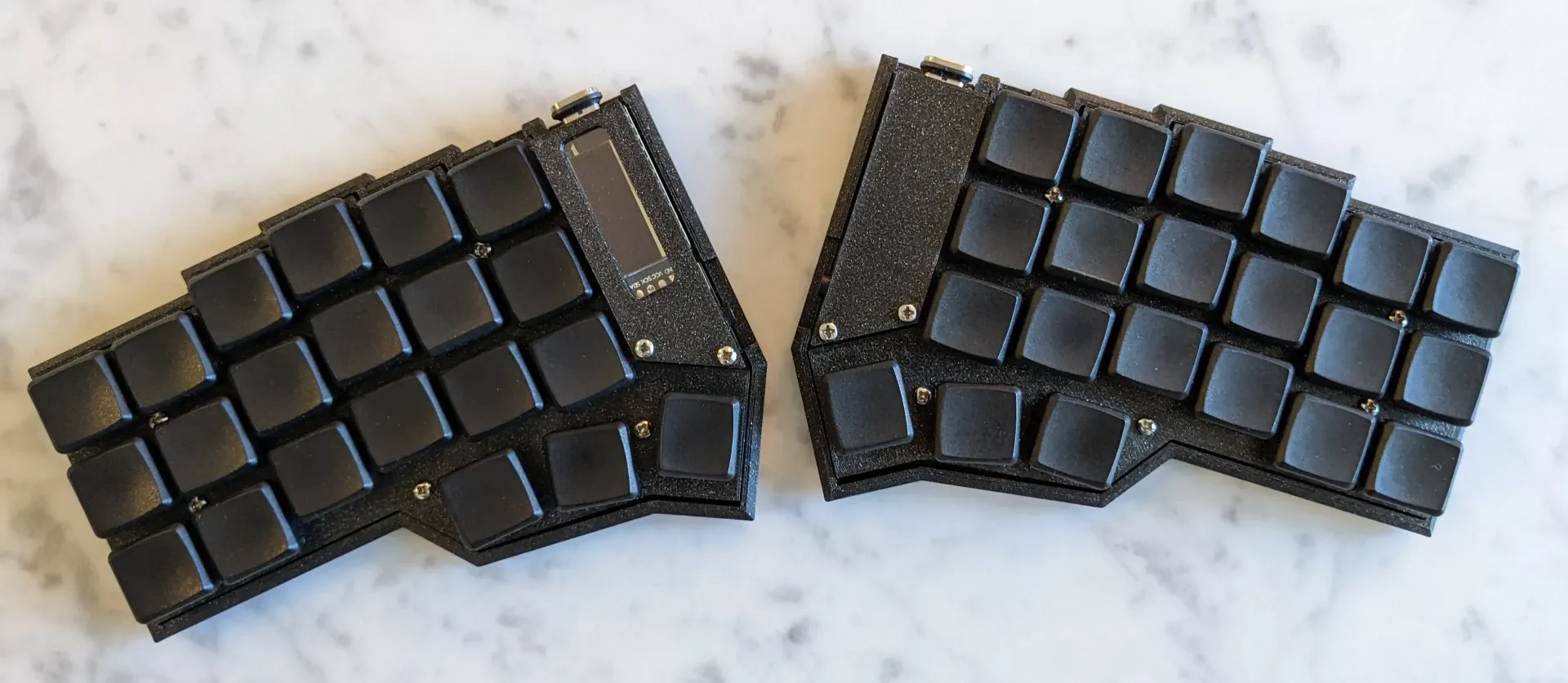

Верхняя пластина расположена примерно на 1 мм выше верхней части корпуса, тогда как в оригинальной модели она находится заподлицо.

Список изменений:

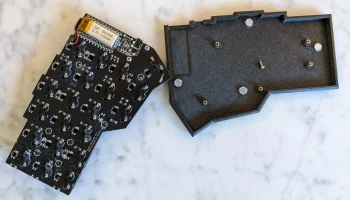

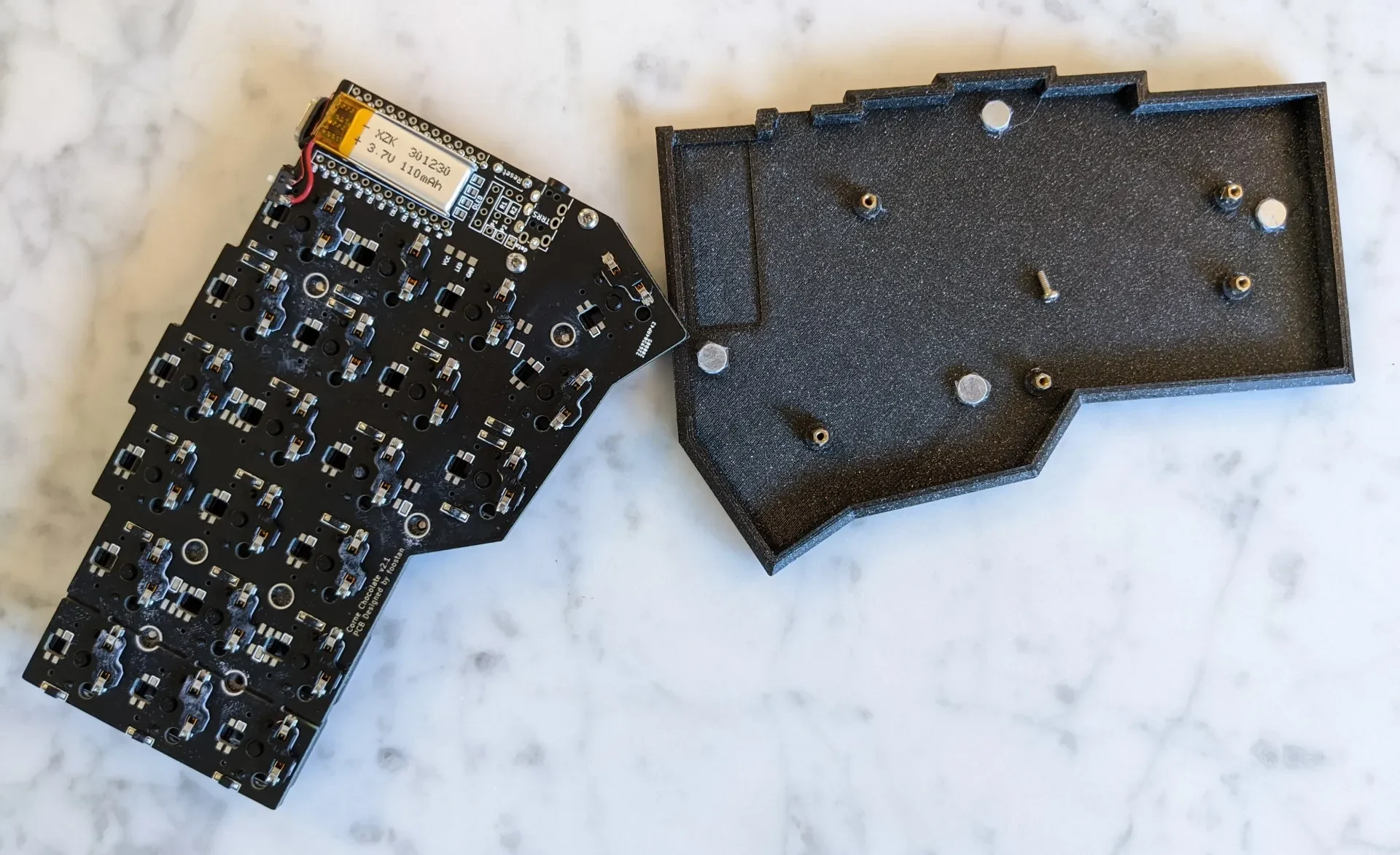

Под печатной платой сделал тонкий вырез для размещения аккумулятора (3,7 В, 110 мАч, 301230).

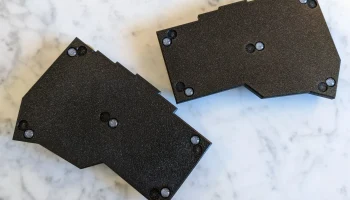

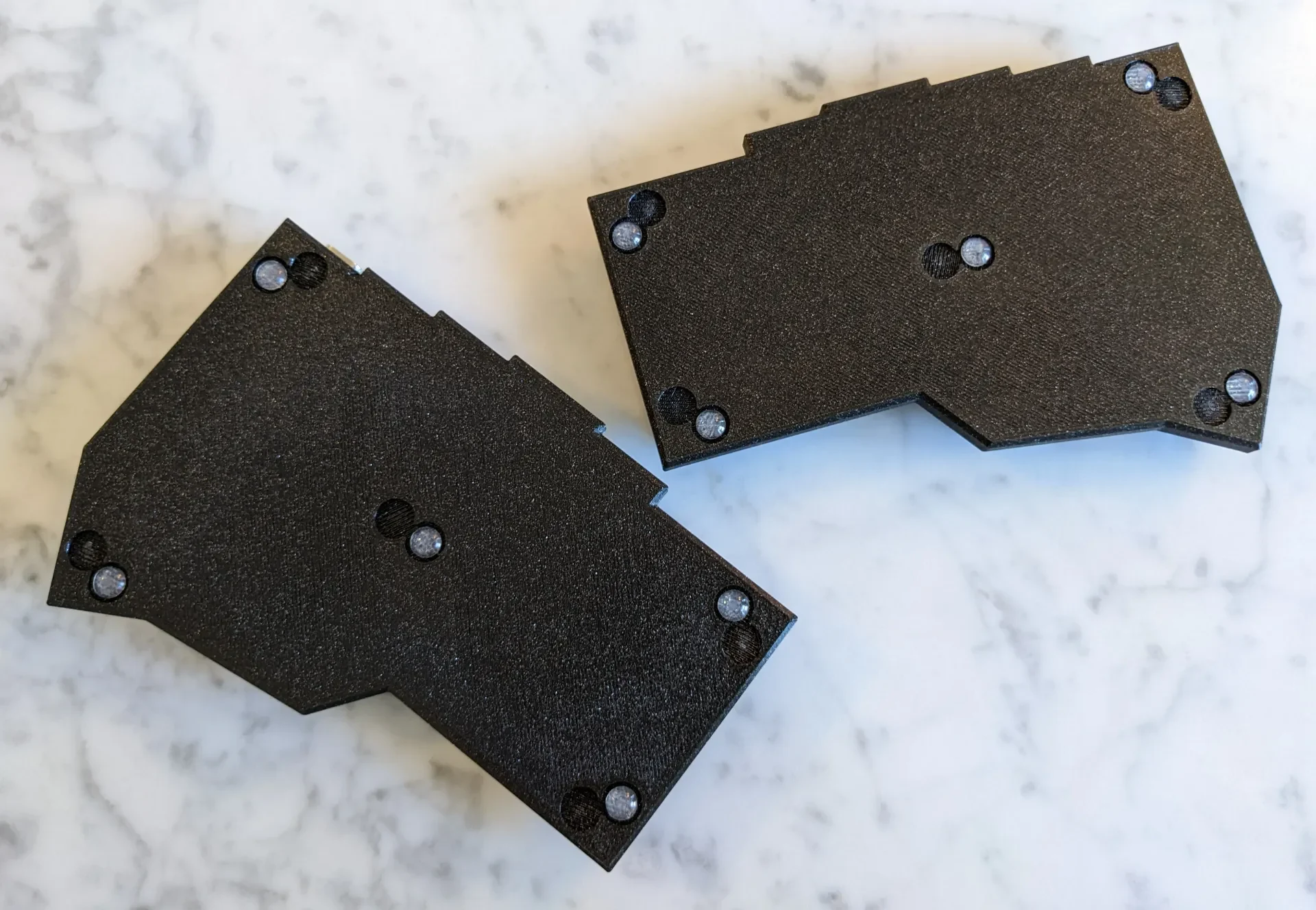

Переместил магнитное гнездо под микроконтроллер, чтобы освободить место для выреза батареи.
Сделал вырез для выключателя питания.
Изменены шпильки, чтобы можно было использовать шестигранные стойки длиной 6 мм, с плоским «диаметром» от 3 мм до плоского.

Стойки должны плотно прилегать, но я наношу немного клея, чтобы они оставались на месте. Я предлагаю вставить стойку и приклеить ее вокруг, чтобы клей не попал в резьбу. Если вы собираетесь использовать клей CA, дайте ему полностью высохнуть перед установкой платы. Пары повлияли на внешний вид моей печатной платы.
