Защитный жесткий футляр для Galaxy Tab A9+ со STEP-файлом

Журнал изменений:

08.03.2025 — вышла версия 2.1. Гораздо лучший размер для модели one.pice.
06.02.2025 — Добавлена ​​цельная модель v2 для печати с помощью ТПУ. STEP-файл можно скачать. Исправлены некоторые неточности в размерах.
25.04.2024 — Опубликован первый релиз v1

Обратите внимание:

Жесткий футляр — это первая версия, и он мне подходит. Еще есть возможности для улучшения, которые я реализую в более поздних версиях:

Некоторыми верхними переключателями сложно управлять большими пальцами.
Большой USB-штекер может не подойти.
В зависимости от принтера и нити накала задняя часть (треугольник) может подойти только с трудом. Возможно немного отшлифовать.
Материал на задней стороне в области вставки камеры очень тонкий (0,6 мм) и может быть поврежден при отсоединении от печатной платформы или при удалении поддерживающего материала. При установке это не проблема.

Для всех тех, кто ��отел бы распечатать корпус из ТПУ: если у вас есть подходящая печатная платформа (275 мм), вы легко сможете его распечатать.

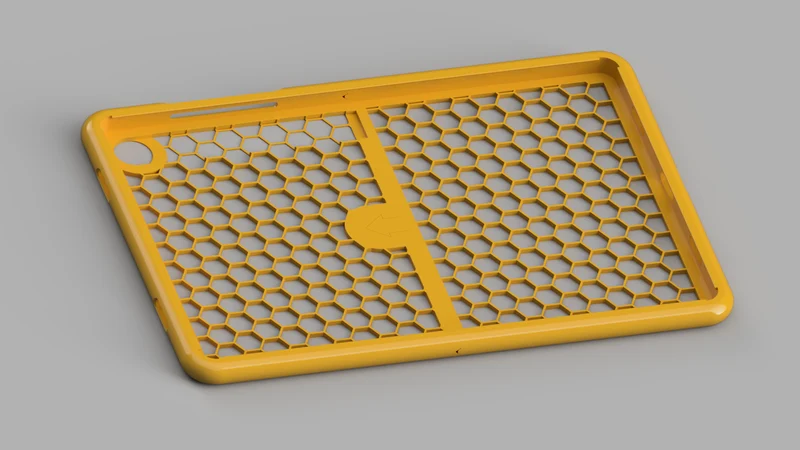

Когда я впервые взял в руки Galaxy Tab 9+, он чуть не выскользнул из рук. Я воспользовался этим как возможностью как можно быстрее разработать всестороннюю защиту для тонкого и чувствительного алюминия, что также улучшит сцепление при использовании его руками. К сожалению, размеры планшета больше печатной платформы мои�� 3D-принтеров, поэтому я решил собрать его из двух частей. Мои первые попытки начались с мягкого чехла из ТПУ, который, на мой взгляд, слишком мягок для чехла, состоящего из двух частей. Поэтому я остановил свой выбор на жестком чехле из АБС. PETG или PLA тоже должны работать, но я их не проверял. Две отдельные части соединены двумя небольшими прорезями, которые защелкиваются, и треугольной формой сзади.

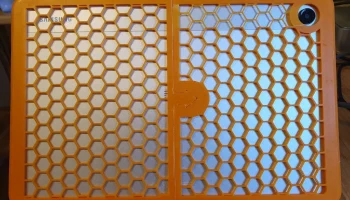

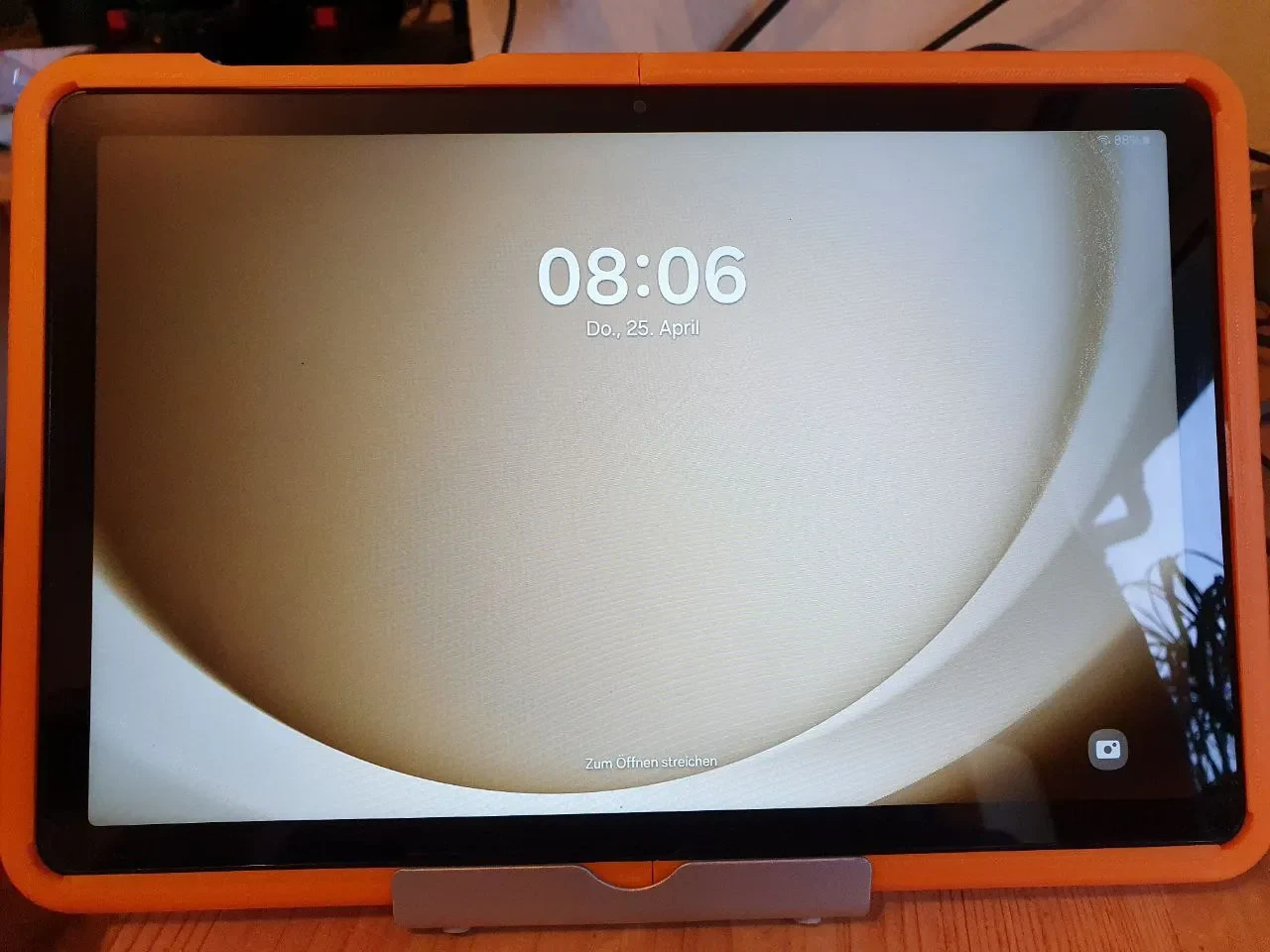

Рисунок 1: Боковая посадка

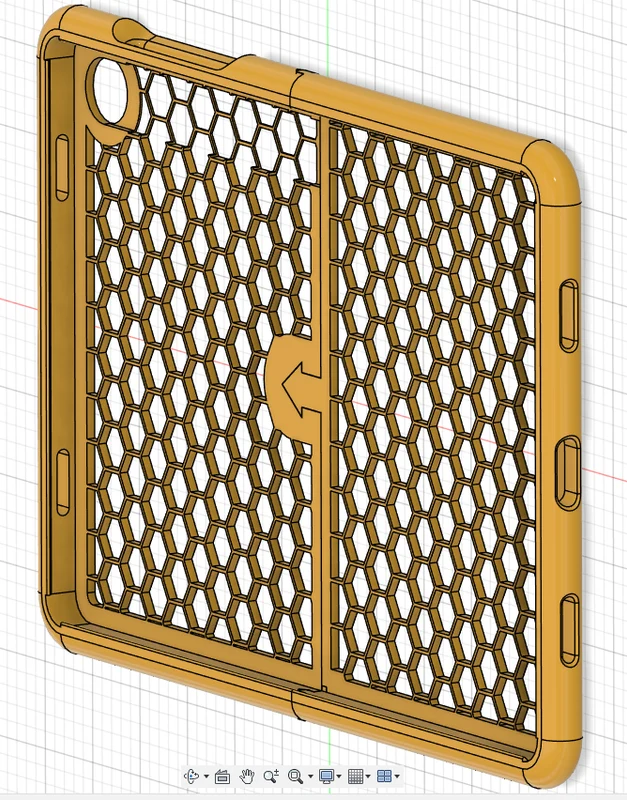

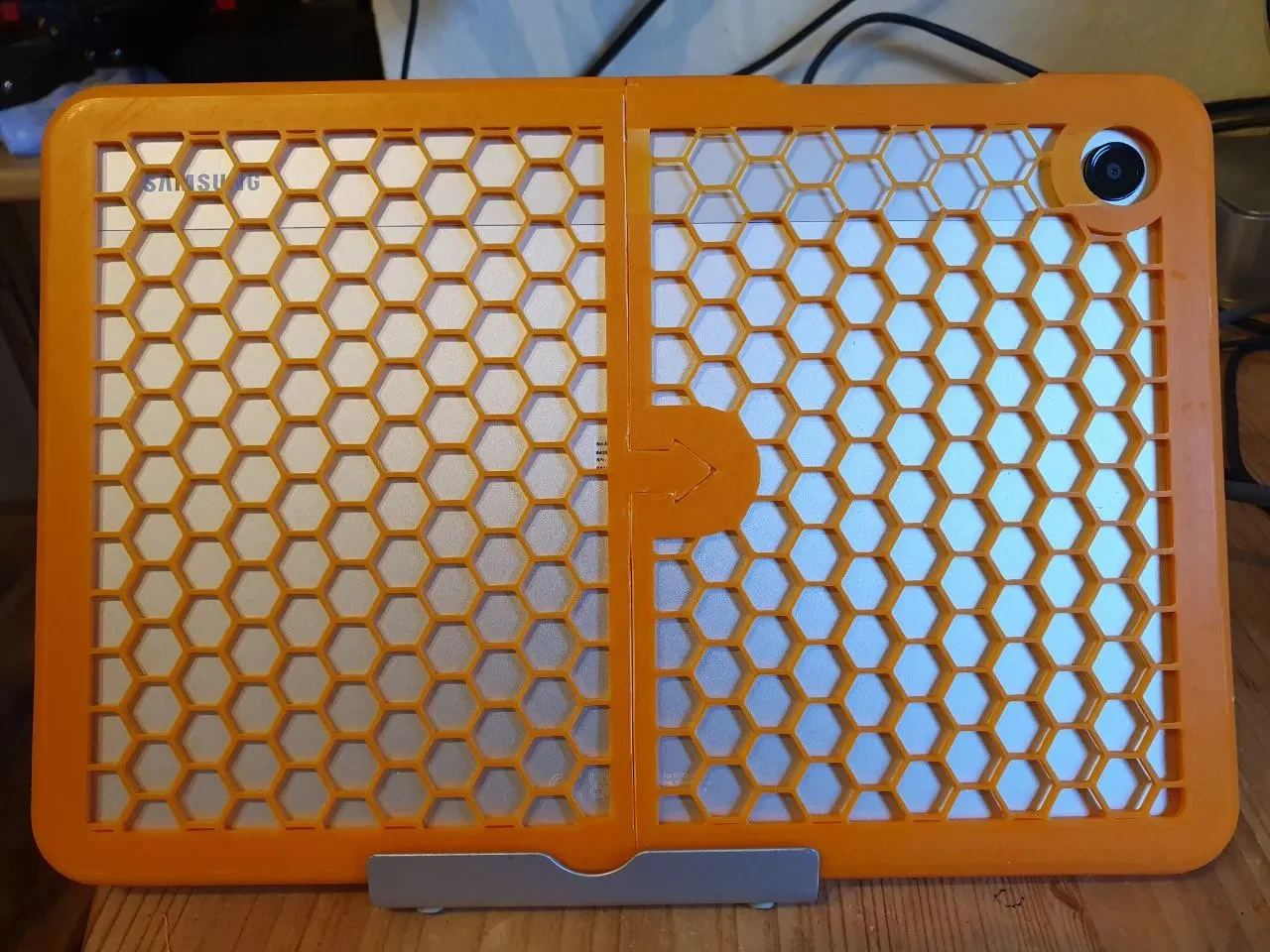

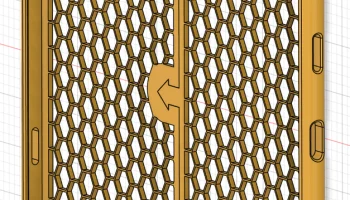

Рисунок 2. Задняя посадка «треугольник»

Пожалуйста, напишите мне, если что-то нужно улучшить.

Сборка

Перед сборкой удалите заусенцы с краев и поверхностей заднего треугольника и немного отшлифуйте их.

После снятия заусенцев обе части необходимо надеть на Tab 9+ с обеих сторон. Начните с левой части с отверстием для камеры. Аккуратно вставьте его в устройство до упора. Затем правую часть можно нажимать до тех пор, пока «треугольник» на спине не окажется на одном уровне с левой частью. Теперь слегка приподнимите «треугольник» пальцем, чтобы его можно было выдвинуть за край. Теперь, приложив небольшое усилие, правую часть можно вдавить во внеш��ие стопорные отверстия. Как только обе детали будут полностью закрыты по внешним краям, «треугольник» на спине можно осторожно вдавить в посадку. Для этого держите ладонь одной руки напротив поверхности экрана и нажимайте на «треугольник» большим пальцем другой руки до тех пор, пока он не войдет в посадку. Если при небольшом давлении это не помогло, края необходимо отрегулировать наждачной бумагой.
Будьте осторожны:
Пожалуйста, не нажимайте слишком сильно на задний «треугольник», иначе планшет может быть поврежден.

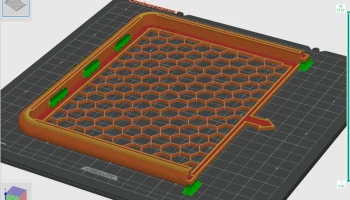

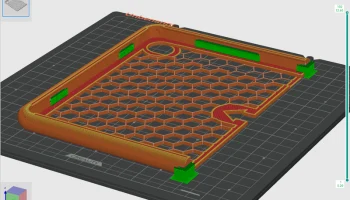

Печать версии 1:

Нить: ABS (PETG, PLA могут работать, но не проверено)
Слой: 0,2 (сопло 0,4)
Стена: 4
Наполнение: 20%
Поддержка: Да

Печать версии 2.1:

Нить: ТПУ
Слой: 0,2 (сопло 0,4)
Стена: 2
Наполнение: 10%
Схема наполнения: Гироит
Поддержка: Да (Дерево, только на печатной форме)

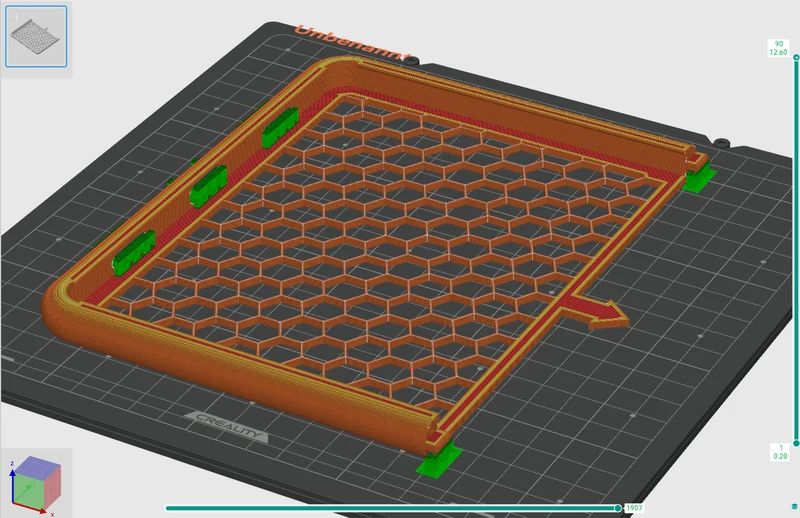

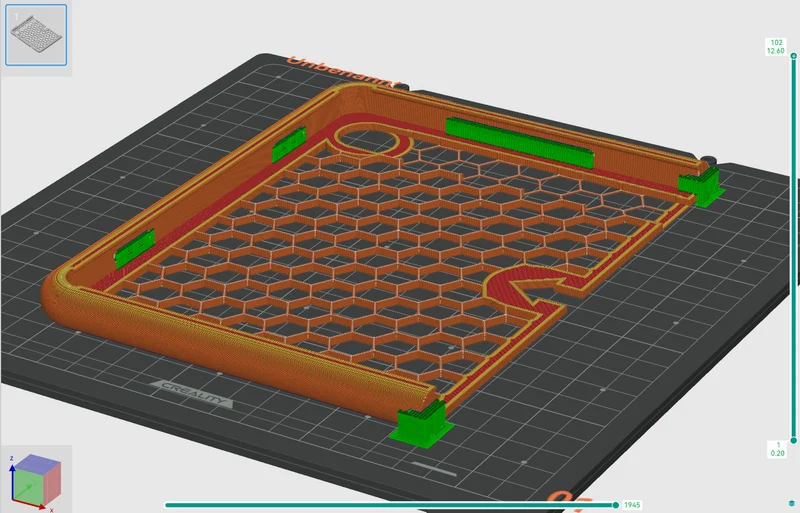

Рис. 3. OrcaSlicer после нарезки версии 2.1.

Удачи!
