Чемодан для обжимного инструмента и наконечников (на баз...

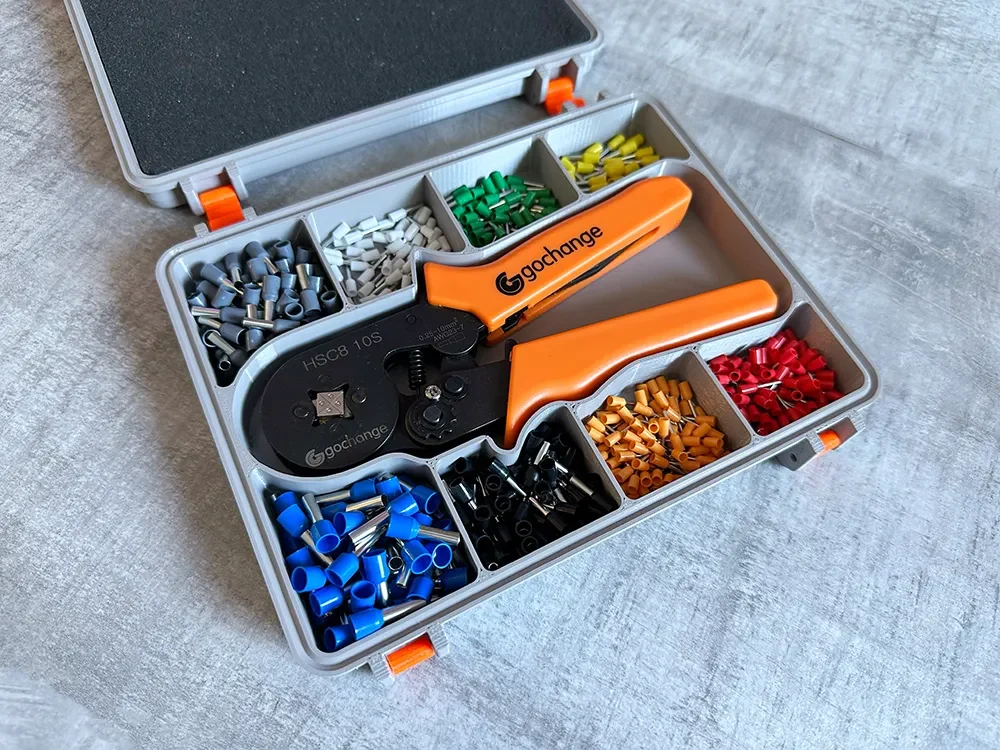

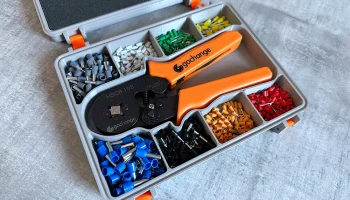

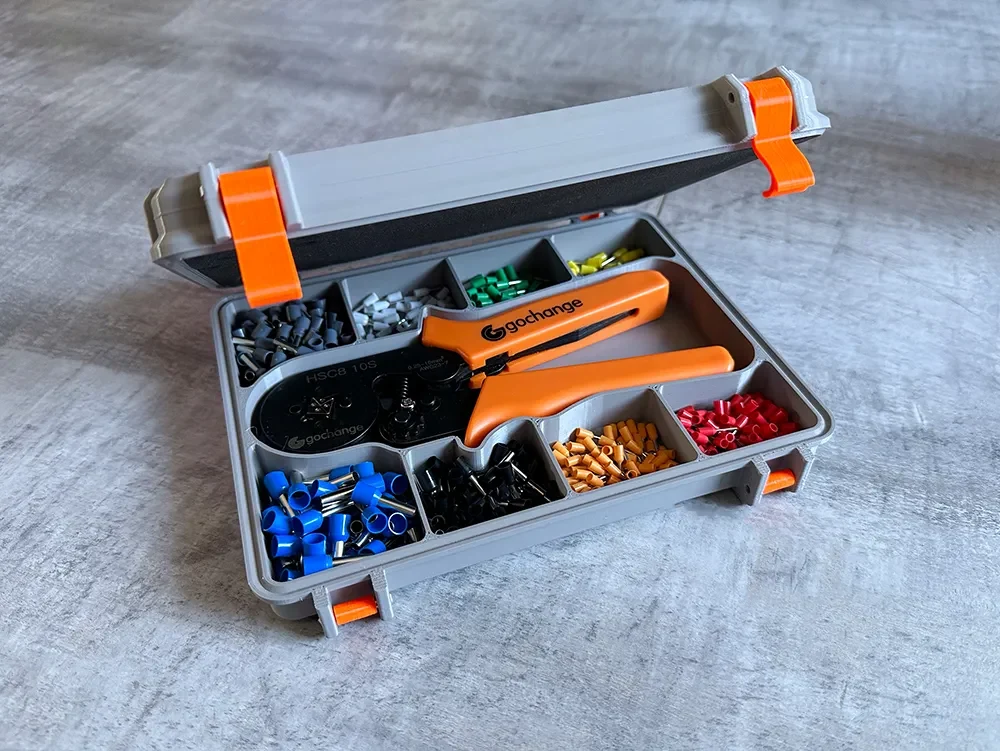

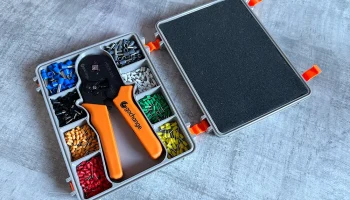

Некоторое время назад я распечатал коробочку для обжимного инструмента и наконечников — функциональный, но достаточно простой. Однако мне хотелось чего-то более стабильного и поэтому я воплотил эту идею в корпус на базе Frog Box v2.0. В коробке есть отделение для недорогих обжимных инструментов, которые можно приобрести на Amazon (например, этот), и восемь отделений разного размера для наконечников. Застежка на оригинальной коробке Frog показалась мне излишней, поэтому я использовал простые защелки — они от этой модели.

Подходит ли мой обжимной инструмент?

STL, содержащий только периметр инструмента, доступен в папке «различные». Это можно использовать, чтобы легко проверить, подходит ли ваш обжимной инструмент. Высота тестового отпечатка составляет исходные 19 миллиметров, но при желании ее можно изменить в слайсере.

Варианты дела:

Основной корпус доступен с надписью сбоку (DE «Aderendhülsen» / EN «Ferrules») и без текста.

Варианты крышки:

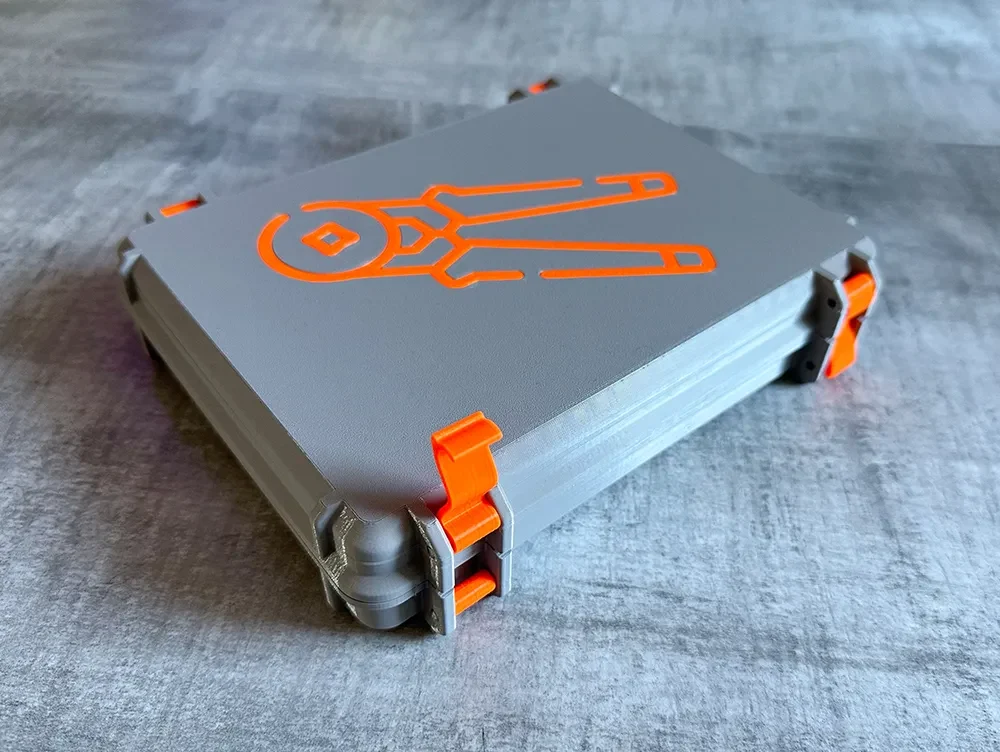

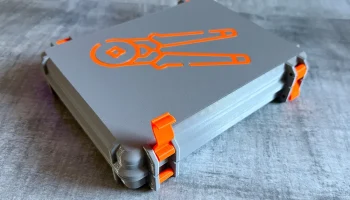

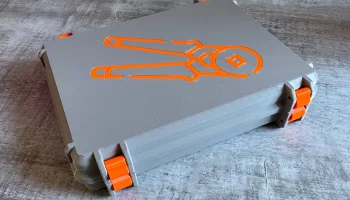

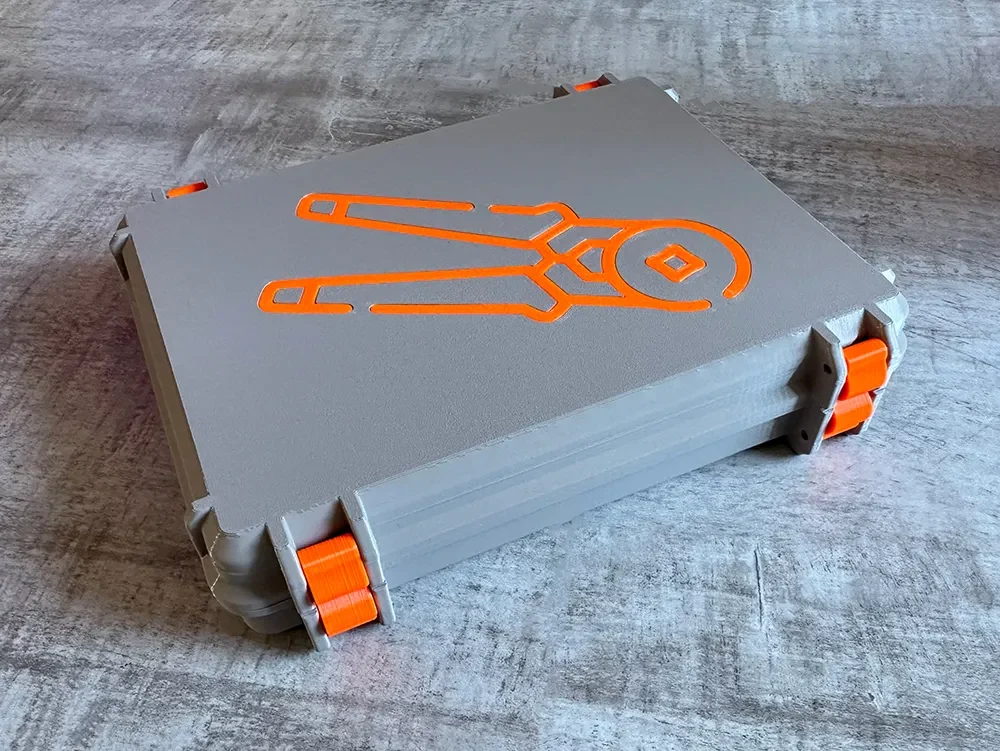

Крышка доступна с 2½ различными вариантами логотипа: полностью без логотипа, с многоцветным логотипом (мультиматериал и один материал, см. советы по печати ниже) и «многослойным логотипом». Последний из них можно напечатать как обычно, но разница в 0,2 мм все равно создает привлекательный логотип на крышке.

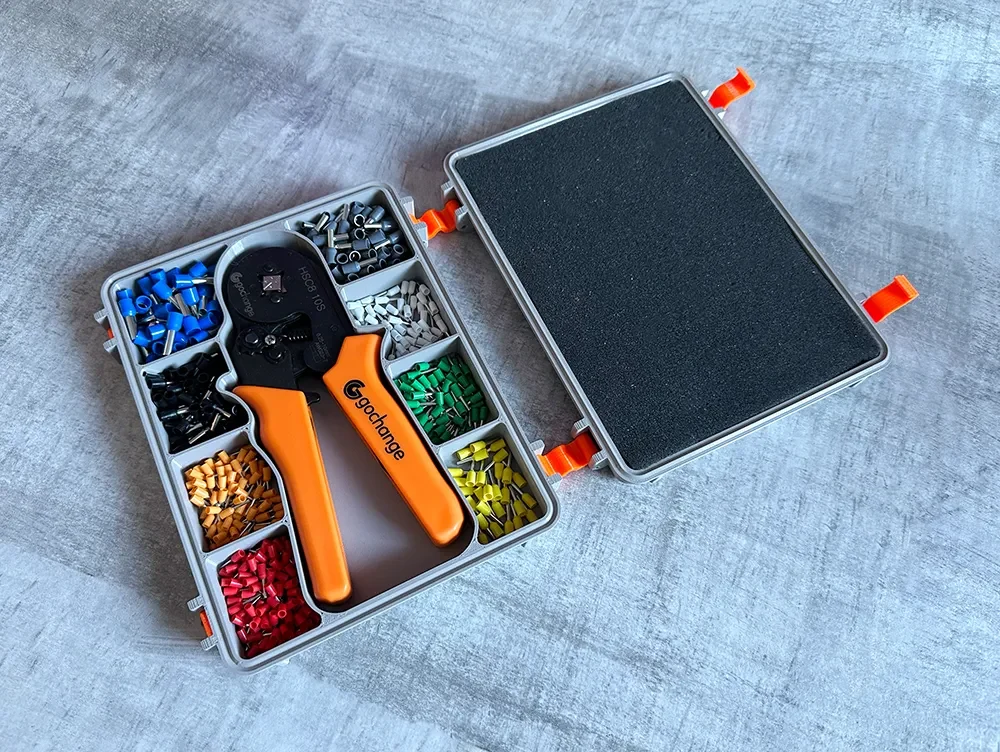

Для каждого варианта логотипа также существует две версии: полностью печатная версия или с местом для тонкой пенопластовой прокладки (2,0-2,4 мм). Я предпочитаю, чтобы пена была немного более гибкой по высоте и уменьшала дребезжание ;-)

Что вам нужно:

Для коробки необходимы 8 винтов М3 или, как вариант, небольшие стержни. Длина ровно 21 миллиметр, но и 20 миллиметров вполне достаточно. Отверстия пересверлил сверлом на 3 мм — держится так же хорошо и гарантирует, что ничего не сломается при вкручивании. Не забудьте поместить «переходники» для защелок между ребрами. ;-)

Настройки печати:

Ничего особенного в корпусе, крышке, петлях и защелках. Печать проста и работает с любым соплом и любой высотой слоя, но я предлагаю высоту слоя 0,2 мм. Никаких опор не требуется.

Логотип из нескольких материалов не имеет допусков. Здесь следует немного поиграть с компенсацией XY в слайсере (от 0,1 до 0,2 мм в зависимости от настроек принтера). Высоту логотипа (только Z) также следует уменьшить на одну или две высоты слоя, чтобы учесть мосты. STL зеркально отображается, поэтому крышка и логотип имеют одну и ту же поверхность первого слоя. ;-)
