Magnerds
ПРИМЕЧАНИЕ. Это решение предназначено для использования с одним или несколькими промышленными продуктами.

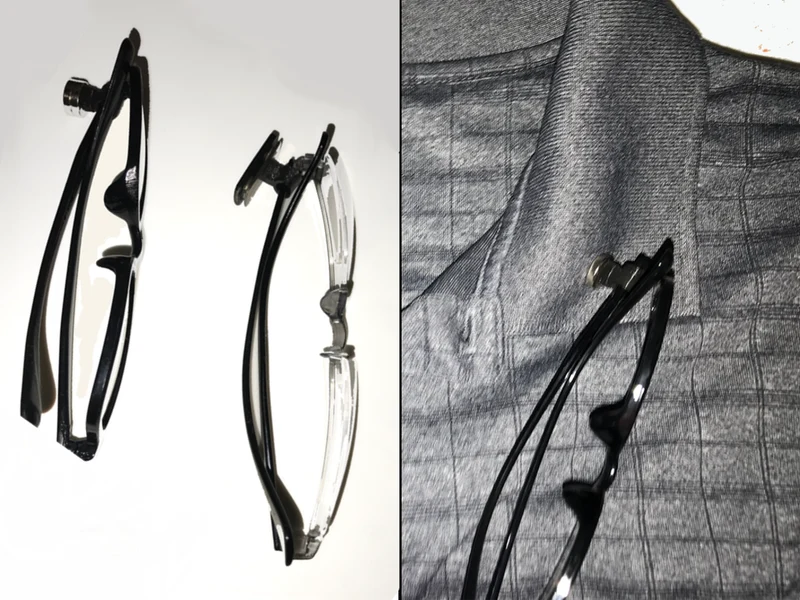

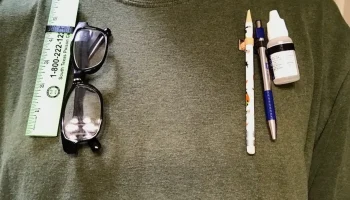

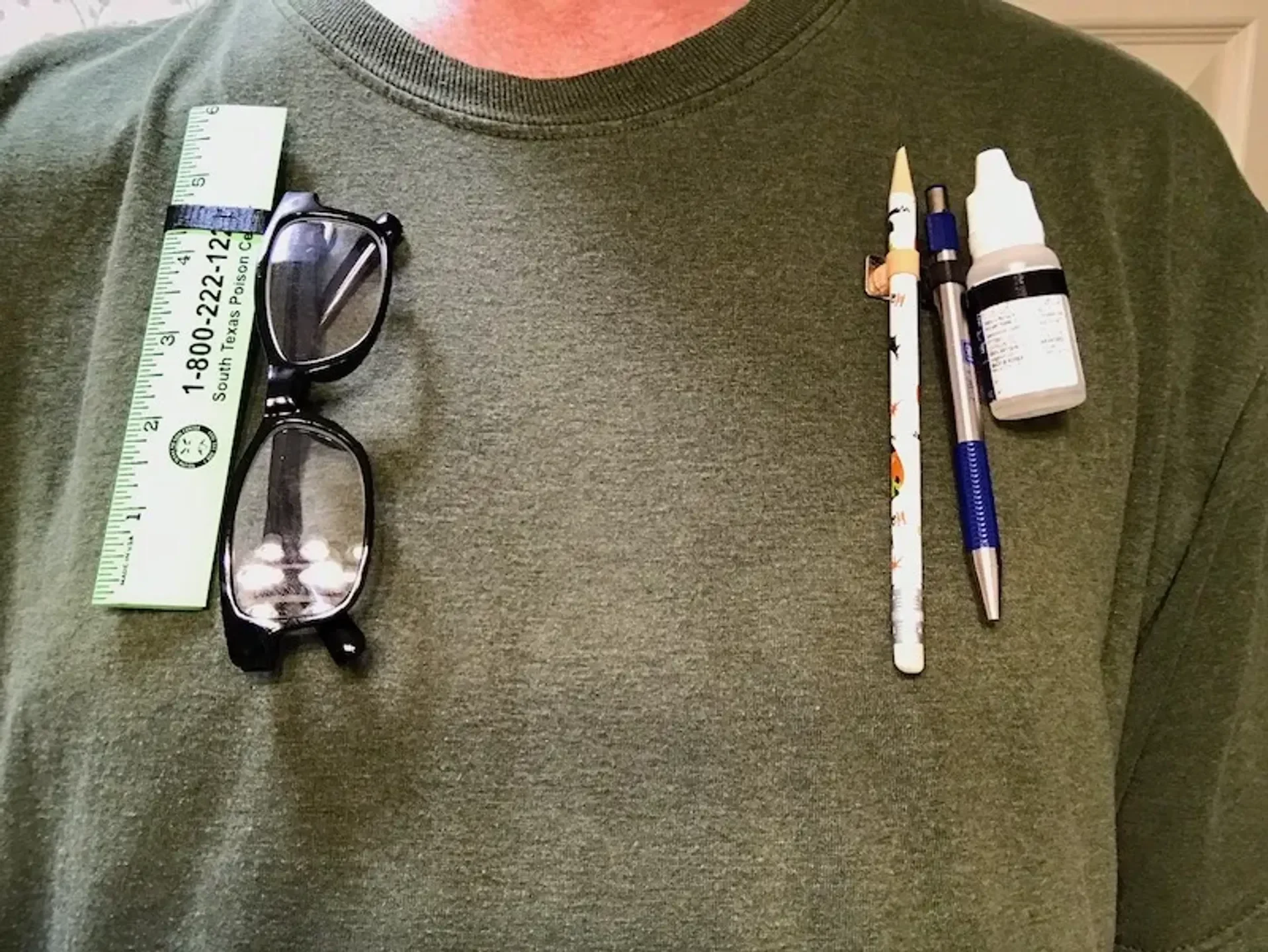

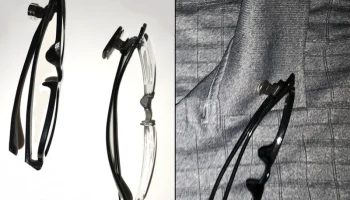

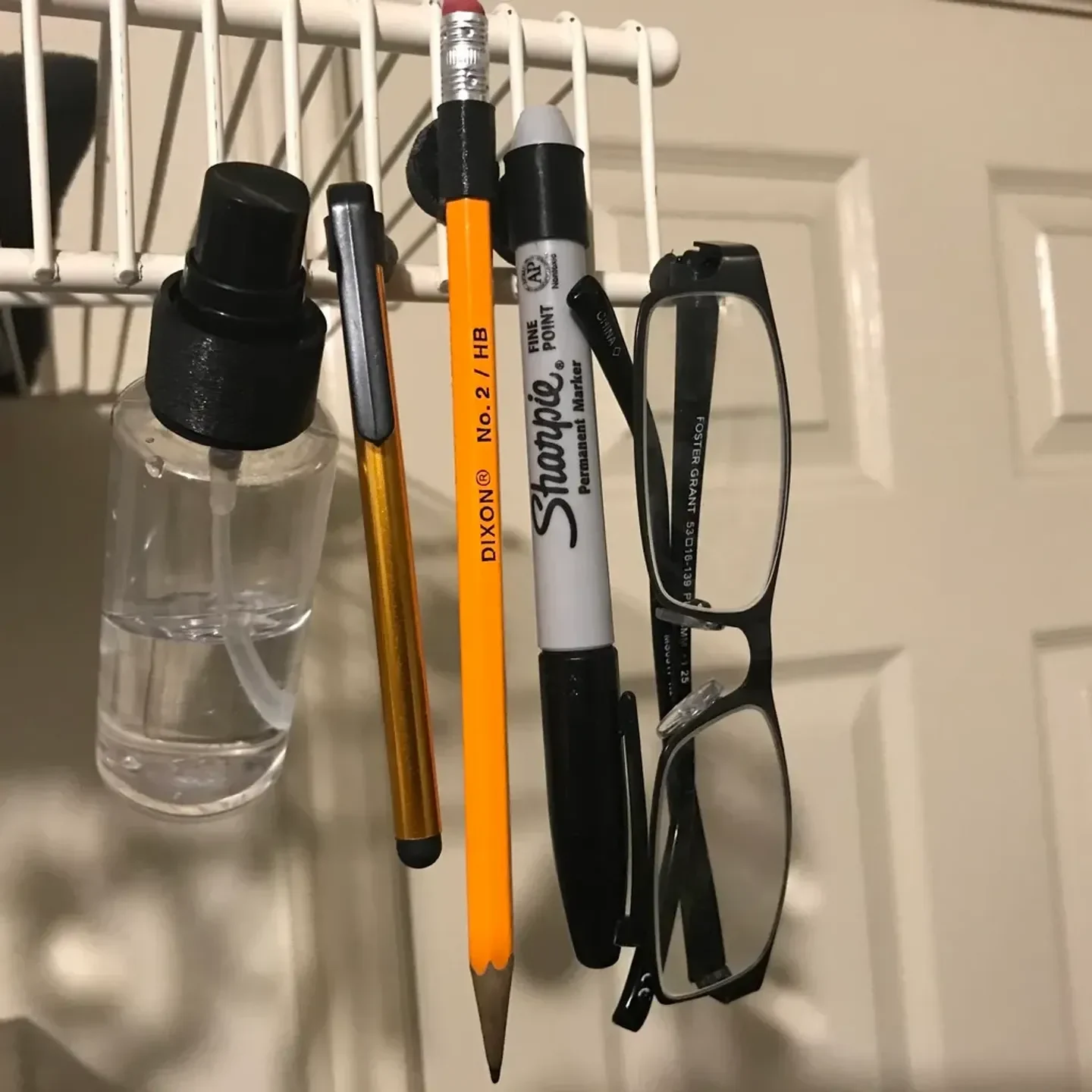

Магнерд — это резинка с прикрепленным к ней магнитом. Для печати требуется гибкая нить.
Выполнение измерений и последующая попытка сопоставить числа в Customizer, вероятно, дадут неожиданные результаты, поскольку значения являются относительными, а не абсолютными.
Древовидные опоры (представленные в Meshmixer, Ultimaker Cura и Flashprint) работают с предложенными нитями и могут использоваться для апертуры стопорного кольца. Я бы не рекомендовал добавлять их внутрь ствола любого размера, потому что их довольно сложно удалить с внутренних поверхностей. Не ждите, что опоры сработают, если вы попытаетесь печатать с использованием губчатой нити.
Я рекомендую мощный, но небольшой магнит для Магнердов — Michaels PROmag Neodymium.

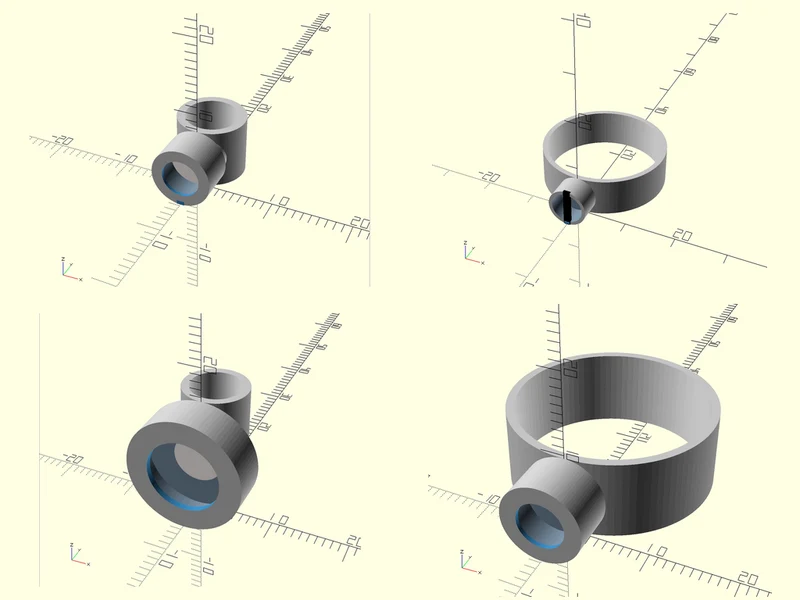

В прилагаемом файле .JSON есть несколько пресетов, которые, похоже, не могут быть использованы Thingiverse Customizer. Значения этих пресетов приведены ниже. Диаметр ремня можно установить независимо от предустановок, поэтому его значение одинаково для обоих. Возможно, вы захотите загрузить файл .SCAD и файл .JSON, чтобы иметь доступ к этим функциям в вашей собственной установке последней версии Openscad.

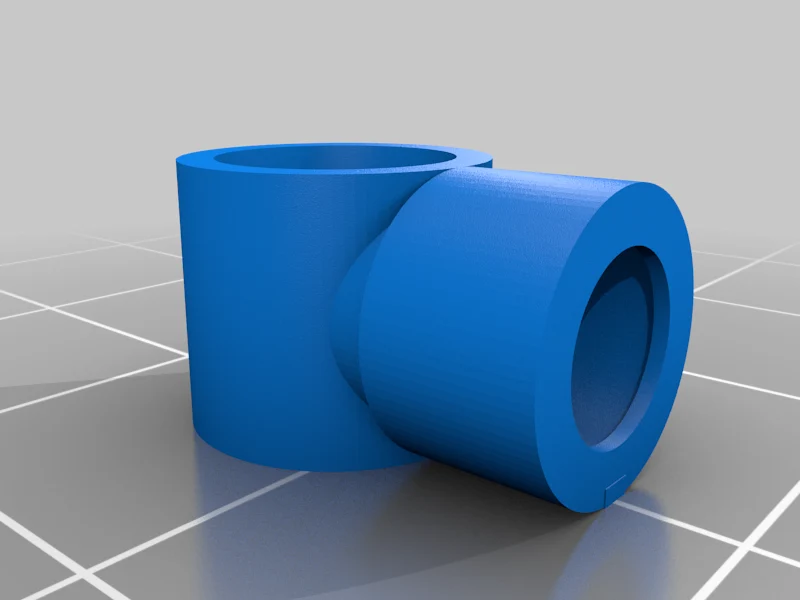

Включен пример файла .STL, созданного в Openscad с использованием настроек по умолчанию файла .SCAD, подходящих для неодимового магнита PROmag.
Первая предустановка (PROmag Neodymium) аналогична настройке по умолчанию. Размер этого магнита составляет 6,3 мм (0,25 дюйма) x 3,04 мм. У меня также есть неодимовые магниты большего размера (13 мм х 2,5 мм), для которых вторая настройка работает хорошо. Я не имею никакого отношения к каким-либо продавцам или производителям магнитов.
Ниже приведены две предустановки.
ПроМАГ Неодим:
«АПЕРТУРА»: «да»,
APERTURE_DIAMETER": «0,63»,
«БАР»: «нет»,
BARREL_DEPTH": «4,6»,
BARREL_OUTER_DIAMETER": «3,8»,
BELT_DIAMETER": «4,4»
13 мм х 2,5 мм:
«АПЕРТУРА»: «да»,
APERTURE_DIAMETER": «0,68»,
«БАР»: «нет»,
BARREL_DEPTH": «4,8»,
BARREL_OUTER_DIAMETER": «7,7»,
BELT_DIAMETER": «4,4»
Настройки печати
Бренд принтера:
FlashForge
Принтер:
Создатель Про
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
.1-.15 мм
Заполнение:
100%
Нить: Ninjatek Cheetah, Sainsmart TPU или подобная. Я предлагаю гибкий материал с твердостью по Шору 95А. Любой цвет (у меня черный).
Примечания:
Cheetah и SainSmart TPU рассчитаны на ток 95 А, однако я считаю, что Cheetah немного более эластичен. Я добился успеха с другими эластичными нитями, такими как Ninjaflex, но я не уверен, что можно сделать более эластичный материал, удерживающий магнит на месте без клея. Нити накаливания 95А совместимы с древовидными опорами, которые могут потребоваться для стволов большего размера.
Пост-печать =============
Если магнит не удерживается в цилиндре, попробуйте уменьшить отверстие стопорного кольца и/или самого цилиндра, прежде чем пытаться снова печатать. Если вам нужно более мощное магнитное притяжение, вы можете обнажить большую часть поверхности магнита, отвернув стопорное кольцо и корпус и используя немного универсального клея.
Осторожность!
Гибкий материал обычно требует высоких температур и низких скоростей.

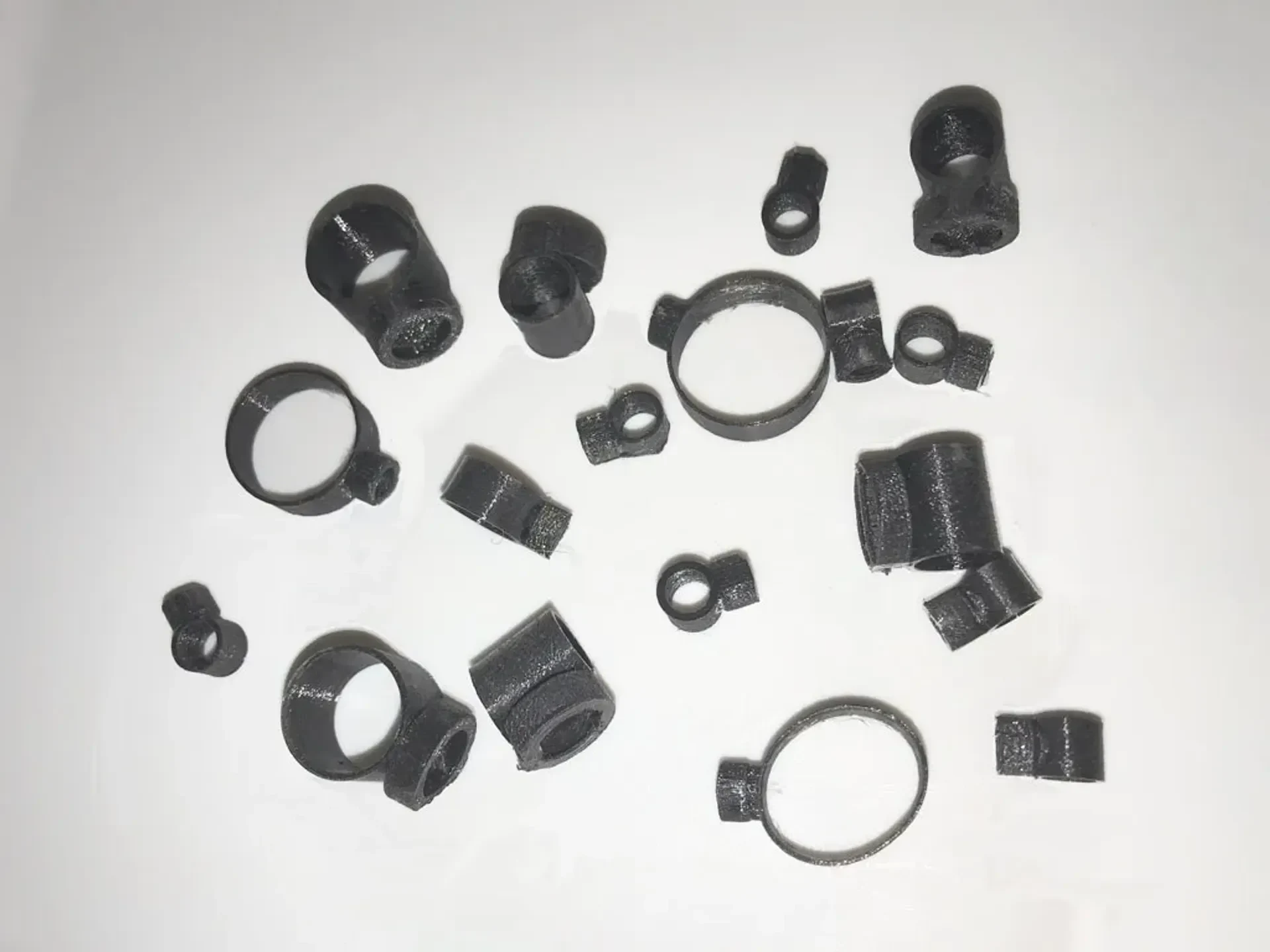

Большинство моих Магнердов были напечатаны с помощью Ninjatek Cheetah при температуре 240°C. Кроме того, особенно если вы не привыкли печатать гибкой нитью, их следует печатать медленно. Для меня наилучшие результаты дает половина скорости PLA среднего разрешения или медленнее. Однако они небольшие, и их печать не займет много времени даже на низких скоростях.
