Кнопка проверки освещения аварийного выхода Покер

Фон:

Малый бизнес, в котором я работаю, владеет небольшим зданием, в котором есть 18 лампочек аварийного выхода. Кодекс пожарной безопасности требует, чтобы эти фонари имели резервную батарею, которую необходимо проверять два раза в год, чтобы убедиться, что батарея находится в рабочем состоянии. Для проверки каждого светильника мне нужно переместить лестницу в 18 разных мест здания.

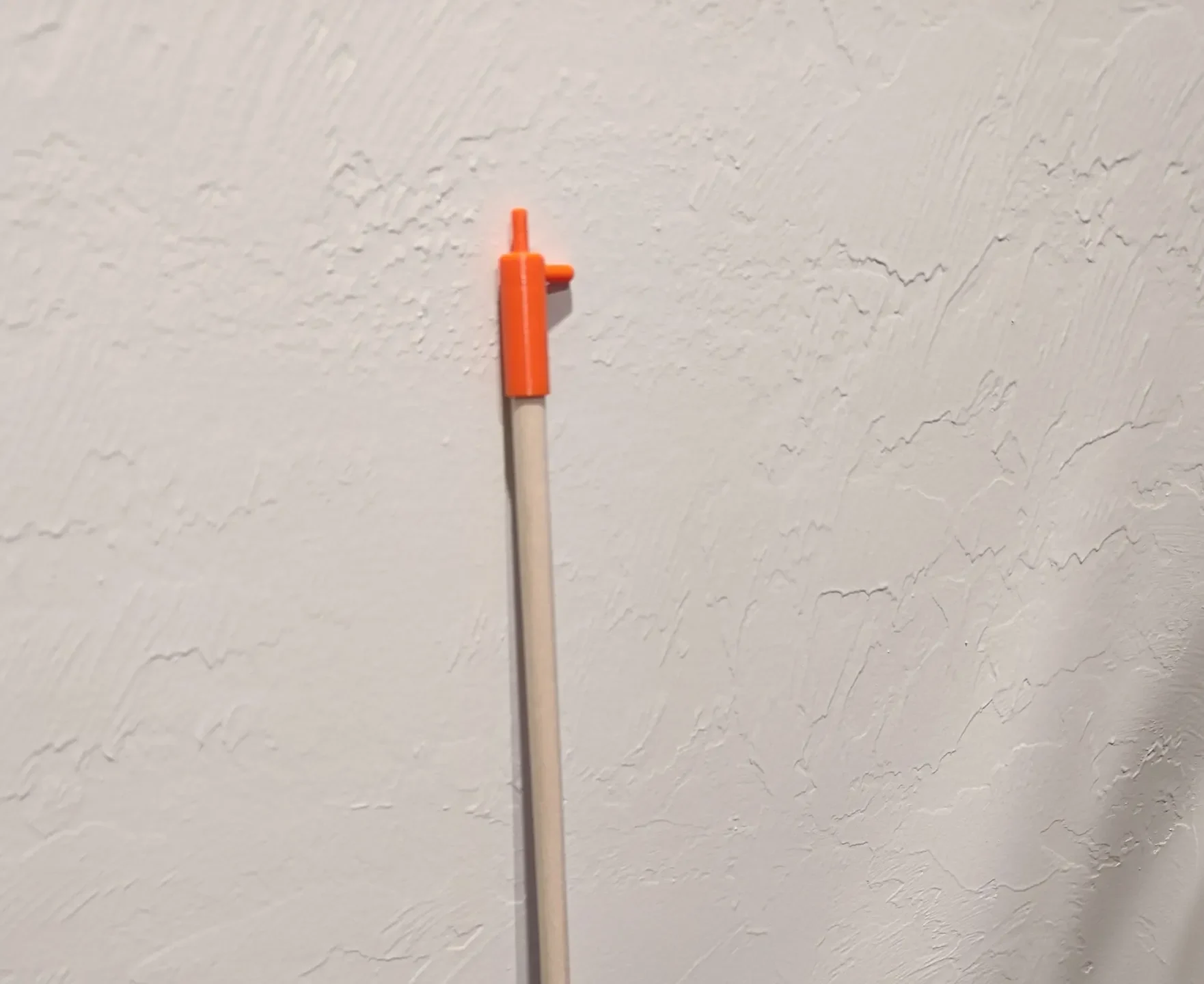

Деревянный дюбель длиной 4 фута и этот отпечаток устранили необходимость в лестнице (для меня), что сделало процесс проверки аварийного освещения намного быстрее и проще.

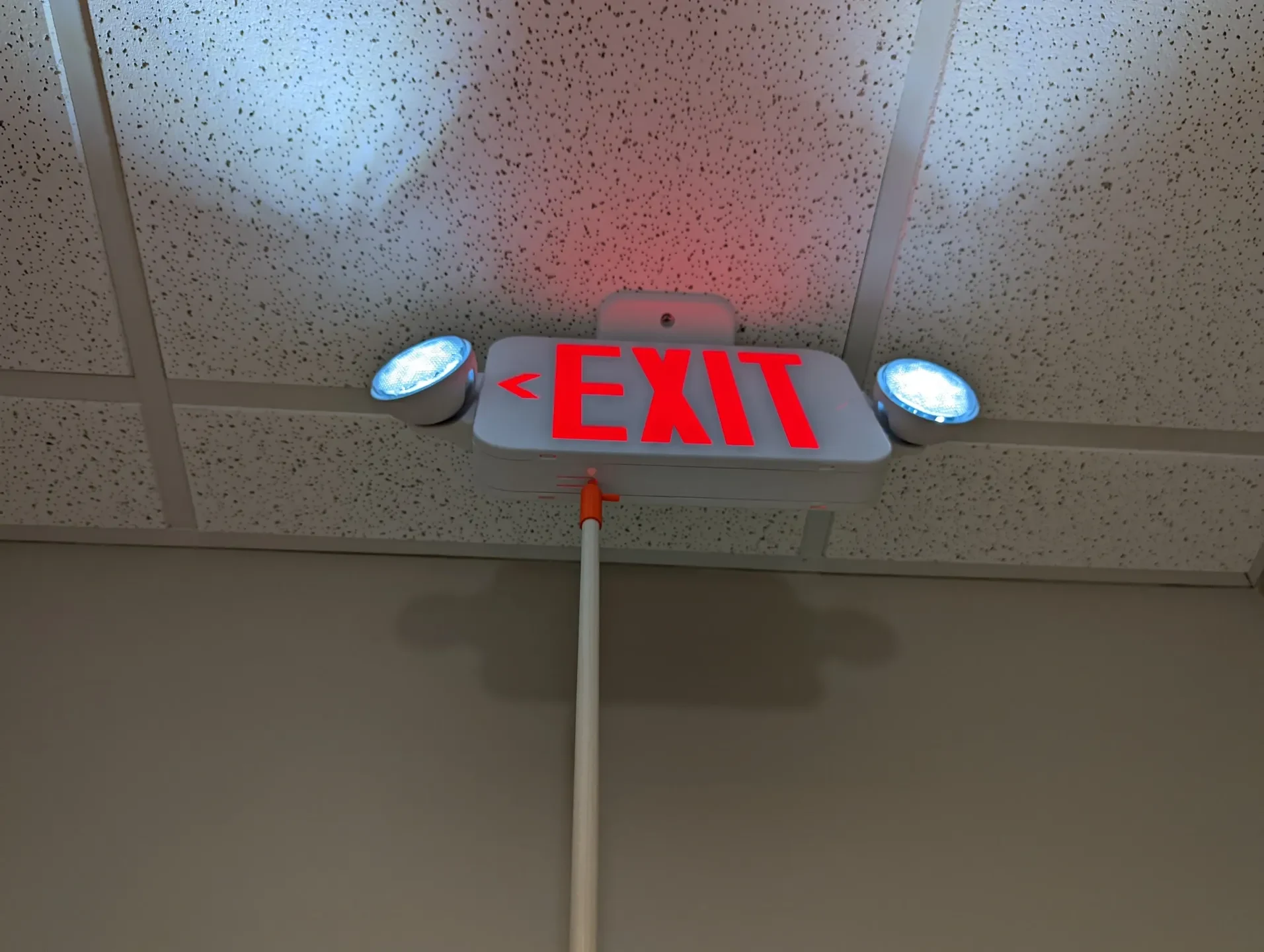

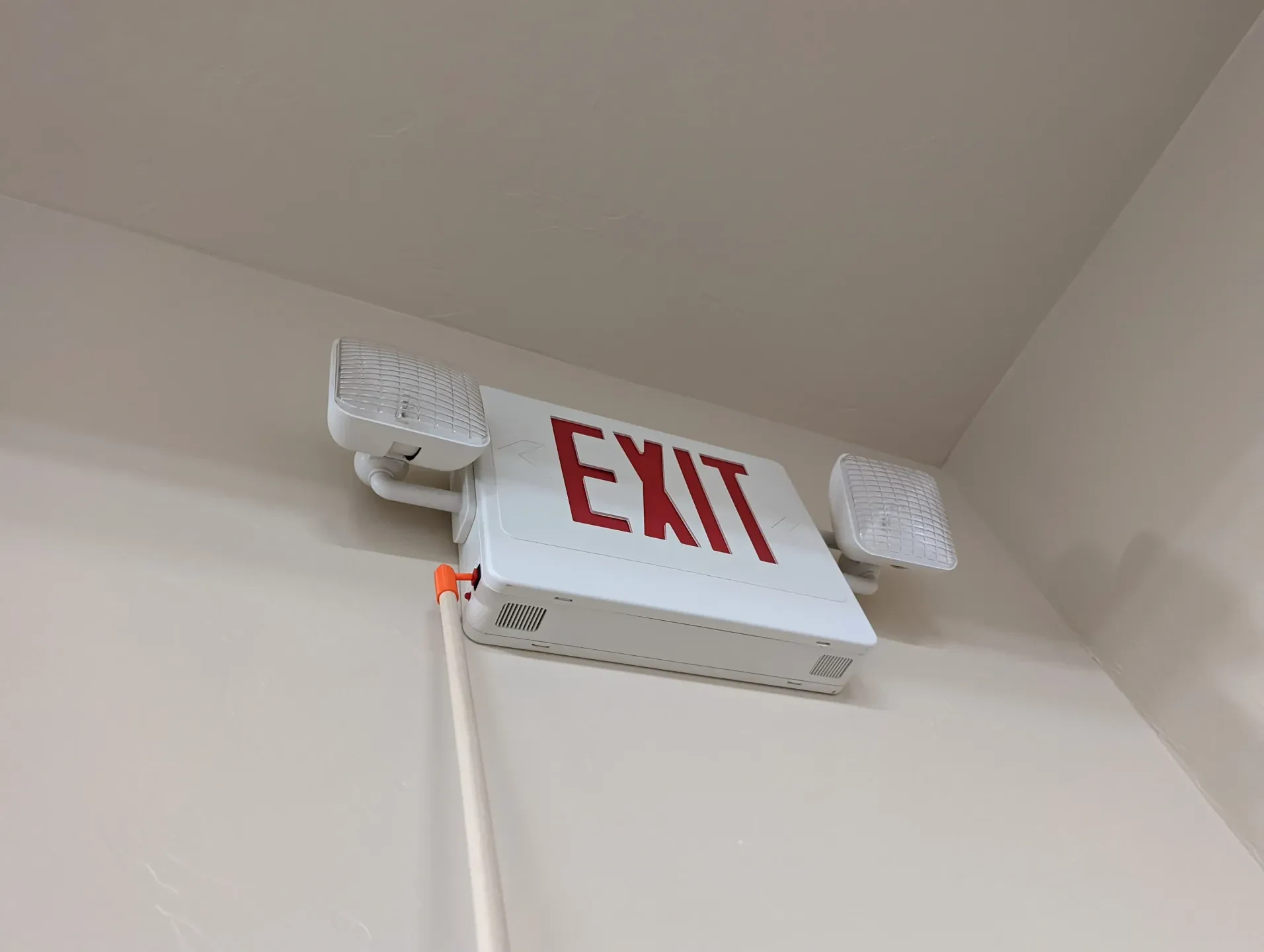

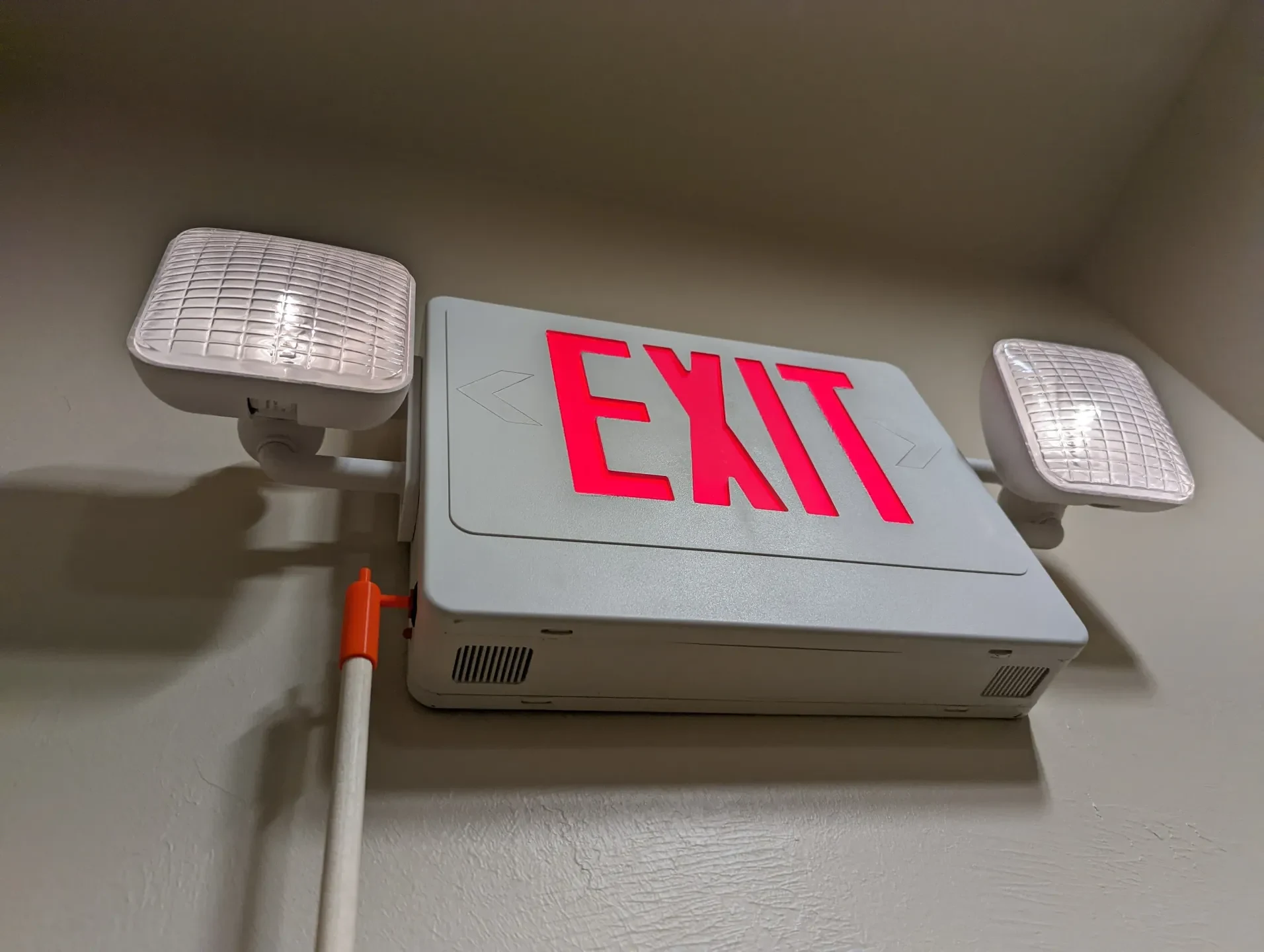

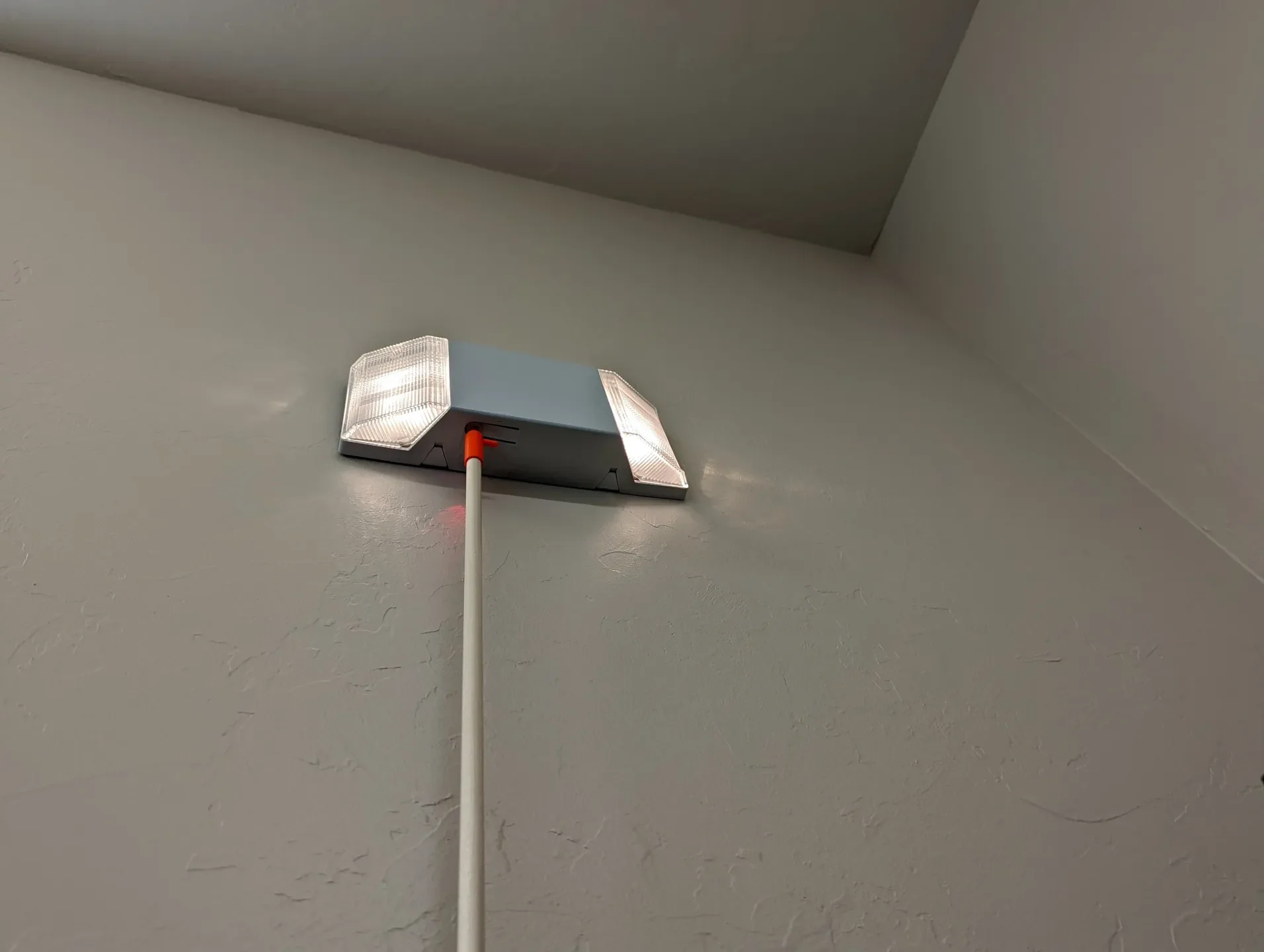

Обратитесь к прилагаемым изображениям для лучшего понимания предполагаемого использования.

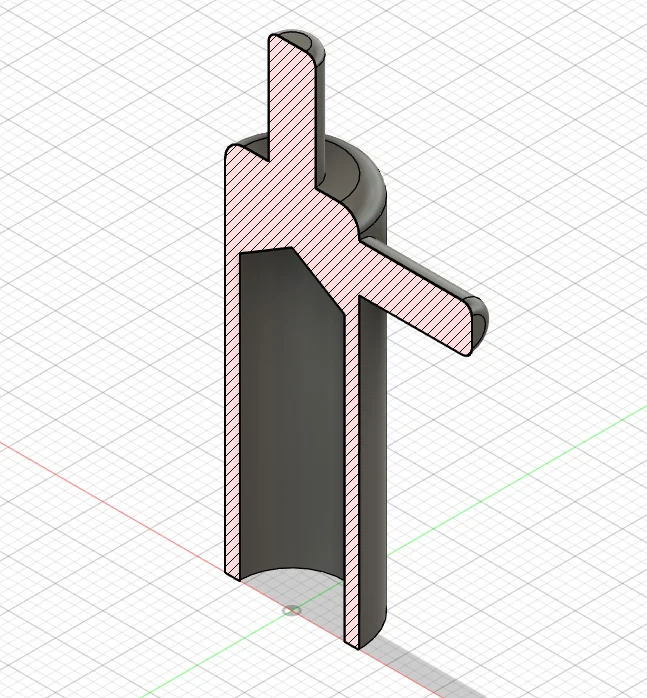

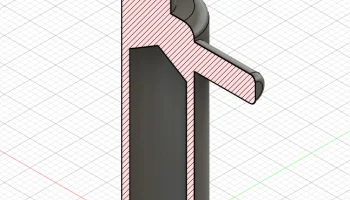

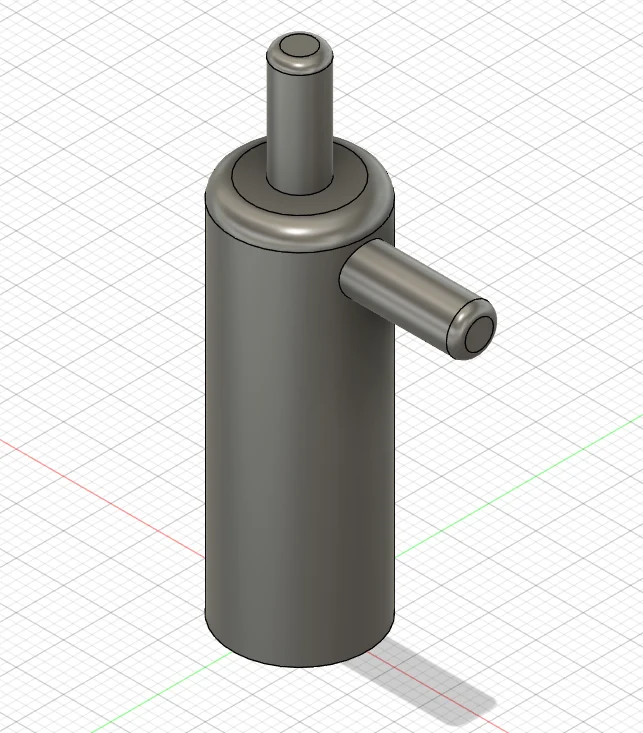

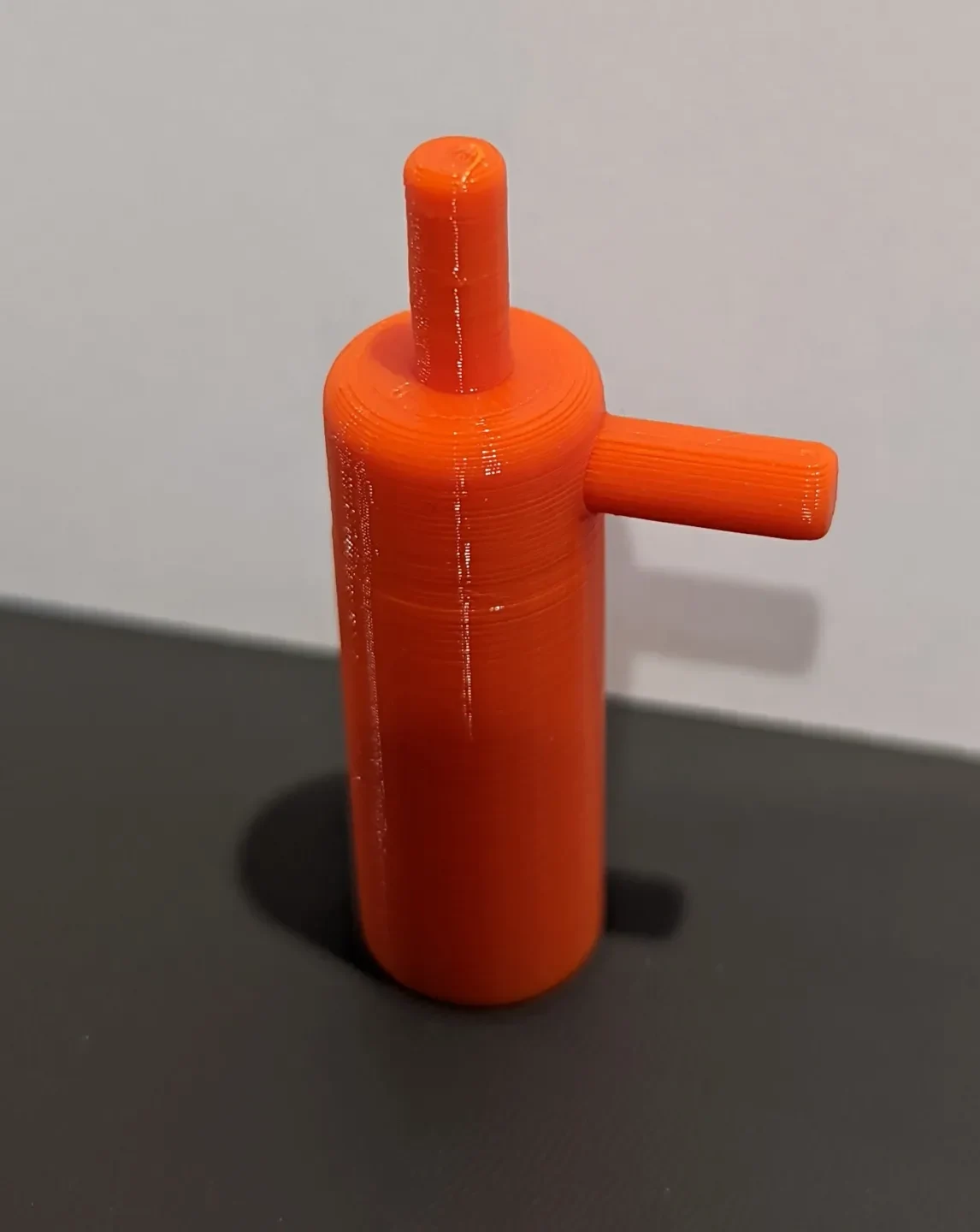

Дизайн:

Разработан в метрич��ской системе и подходит для крепления на конце деревянного дюбеля диаметром 7/16 дюйма (~ 11 мм).

Общая длина печати: 52 мм

Длина цилиндра/вала: 30 мм

Диаметр цилиндра/вала: ~11 мм

Покеры: 12 мм

Стенки цилиндра: 3 мм

Настройка печати:

В файлы .gcode и .3MF включены специальные опоры, обеспечивающие поддержку горизонтального выступа, но в цилиндре/вале, куда вставлен дюбель, опоры отсутствуют (во внутреннем валу опоры не требуются). Я добавил опоры в PrusaSlicer, выбрав «Опоры: везде», а затем применив блокировщик опор цилиндра в цилиндре/валу.

.20 мм Качество

Заполнение 15 % (используется только в верхних 22 мм отпечатка)

3 периметра (стены шахты представляют собой просто периметры без заполнения)

Обнаружение тонких стенок (может не потребоваться)

Без полей — напечатано на моем MK3S+ без полей.

PETG на текстурированном листе

Другие факторы и потенциальные улучшения:

Размер дюбеля, который я использовал, составляет 7/16 x 48 дюймов (~ 11 мм x ~ 122 см).

Я намеревался спроектировать его для дюбеля диаметром от ½ до ¾ дюйма (~ от 13 до 19 мм), чтобы предотвратить изгиб. Дюбель 7/16 сгибается при попытке нажать на кнопки на боковой стороне светильника. Когда я покупал дюбеля в местном хозяйственном магазине, дюбели диаметром от ½ до ¾ дюйма были доступны только длиной 24 дюйма (~ 61 см), что было слишком коротким, чтобы их можно было использовать. 7/16 был самым широким дюбелем длиной 48 дюймов, который я мог купить.

Мой рост 6 футов (~183 см), а мой вылет по вертикали составляет примерно 92 дюйма (~233,5 см).

Дюбель и кочерга увеличивают мой вертикальный вылет на 4 фута (~ 122 см), что в общей сложности составляет ~ 140 дюймов (355,5 см).

YMMV для общего вертикального вылета в зависимости от вашего роста и длины используемого дюбеля.
